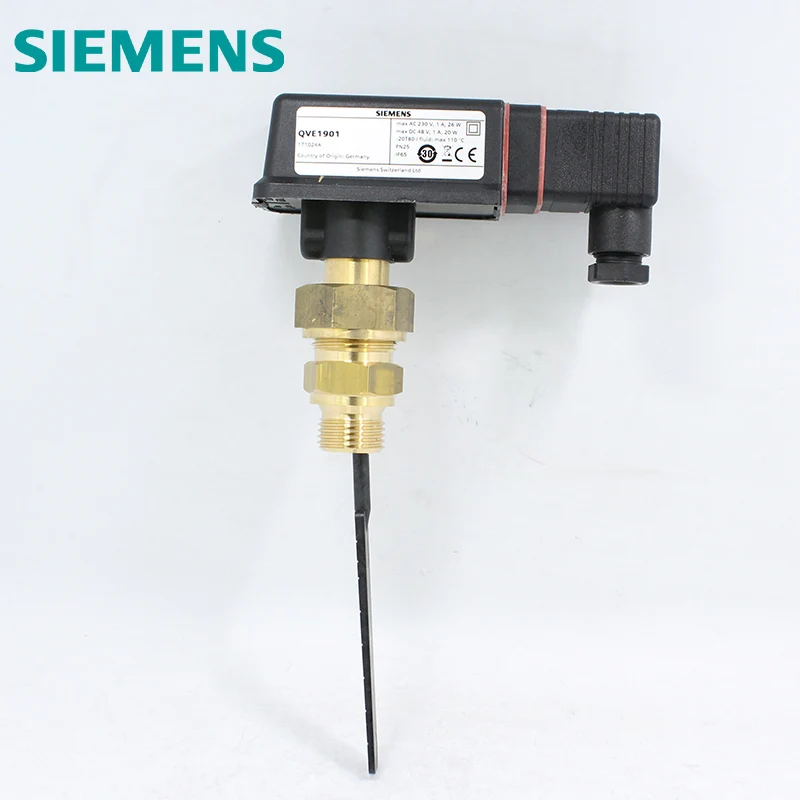

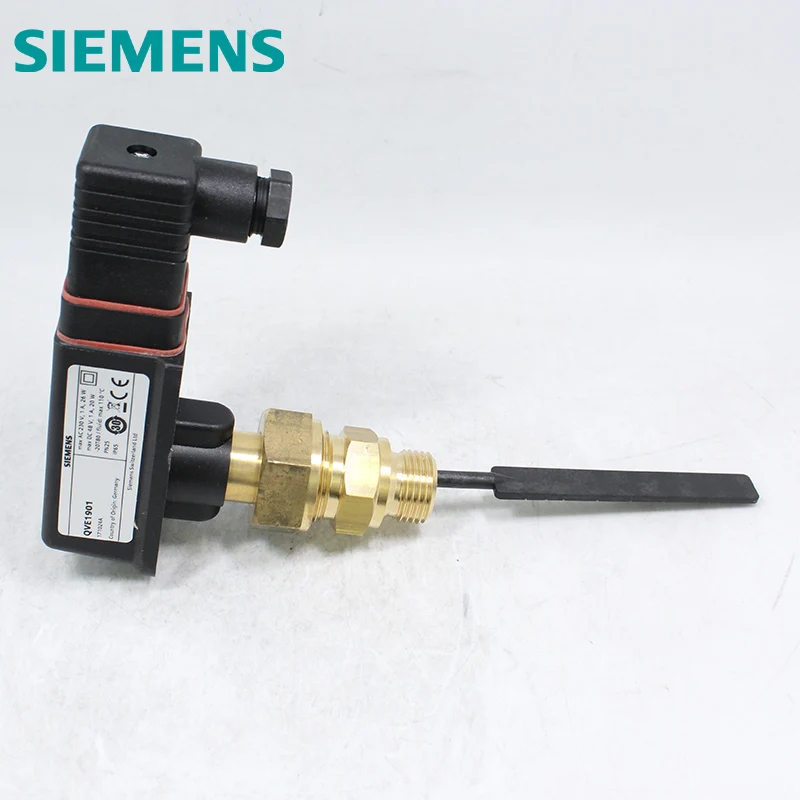

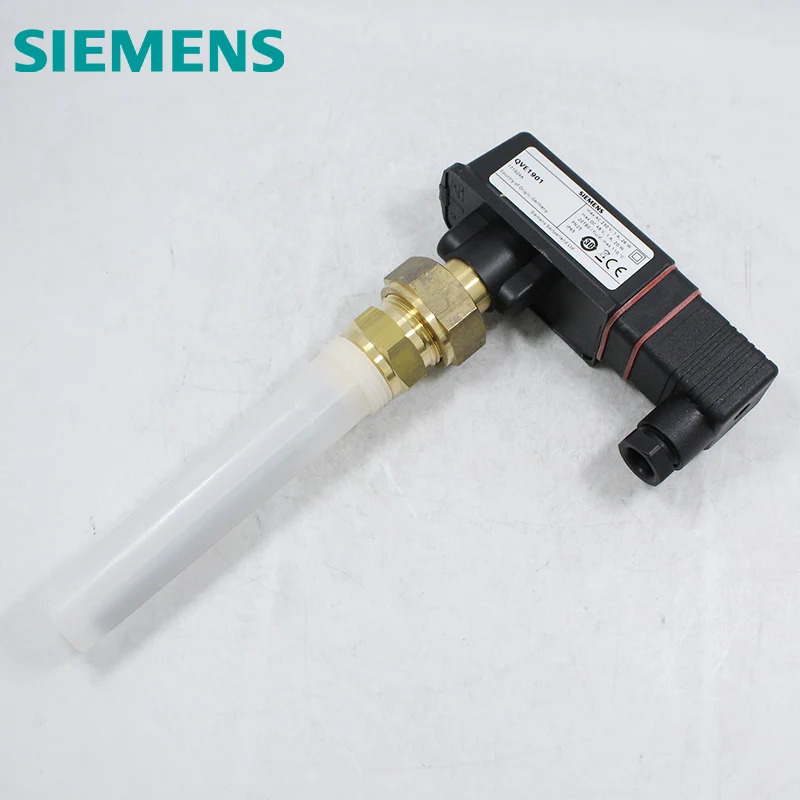

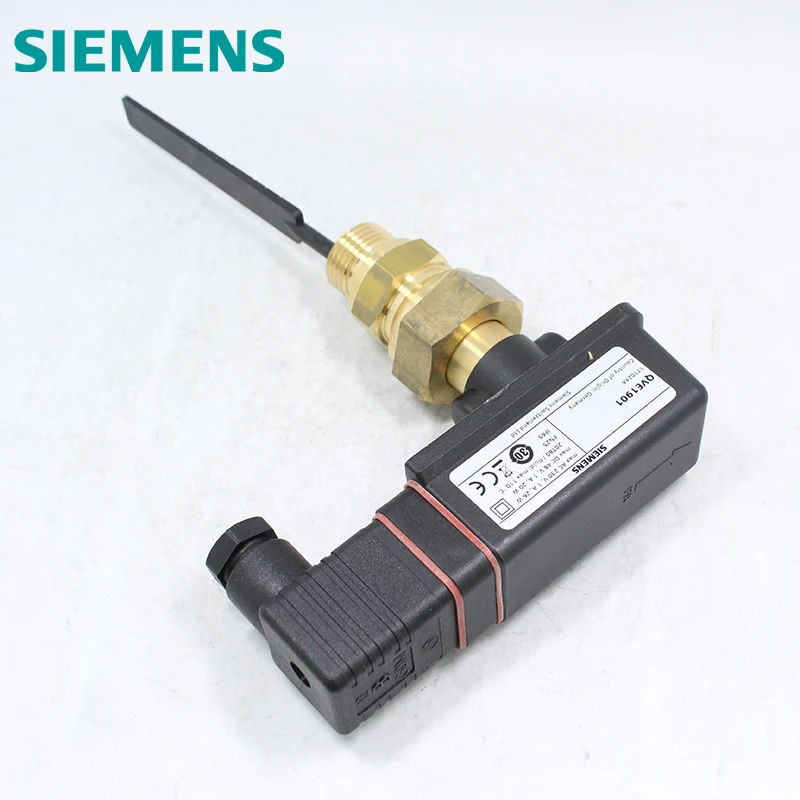

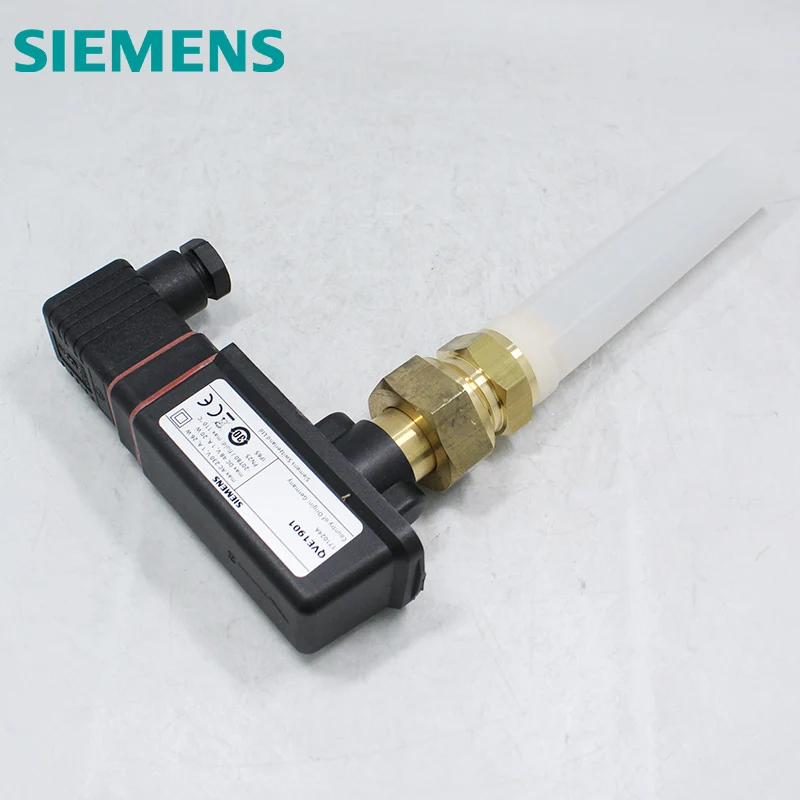

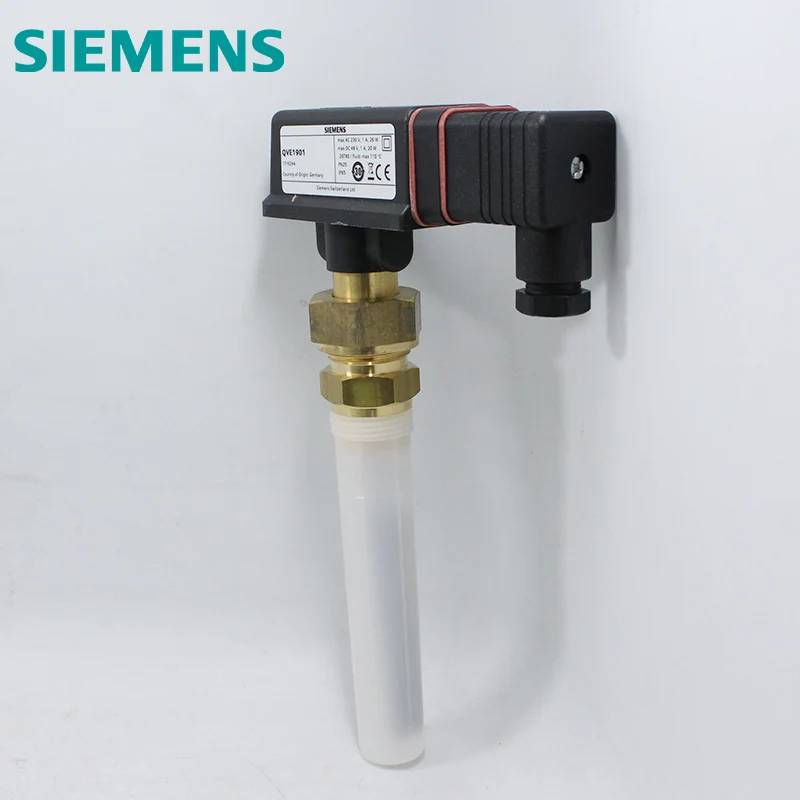

Переключатель потока SIEMENS QVE1901 для жидкостей в трубопроводах DN

Регулятор расхода QVE1901
Для жидкостей в трубопроводе DN 20... 200.

• Контактная нагрузка/мощность переключения: Макс. 230 В переменного тока, 1 А, 26 ваМакс. 48 В постоянного тока, 1 А, 20 Вт
• Номинальное давление PN25
• Ручная настройка типа контакта (NO/NC)
• Корпус IP 65/класс безопасности II
• Бесплатное техническое обслуживание

Режим работы

Контроль потока жидкости среды на заводах ОВК в гидравлических системах, в частности, холодильных, тепловых насосов и нагревательных установок, например для испарителей, котлов, теплообменников и т. д.

ПРИМЕЧАНИЯ по монтажу

• Соблюдайте все местные правила, применяемые в электрических утилитах или водопроводных работах
• Дополнительные петли соединительного кабеля обеспечивают возможность регулировки значения переключения

Технические данные

Функциональное поле данных

Подходящие средства: все жидкости (не подходят для аммиака)

Диаметр трубопровода: DN 20… 200

Тип переключателя: тростниковый контакт

Макс. Номинальная мощность контакта: 230 В переменного тока, 1 A/DC 48 В, 1 A

Макс. мощность переключения: AC 26 VA/DC 20 W

Внешний источник линия защиты (ЕС): Предохранитель медленного Макс. 10 A или автомат защити цепи Макс. 13 характерный B, C, D, согласно или источник питания с ограничение тока и max.10 A

Регулировка точки переключения: ручная, поставляется с минимальным значением выключения

Допуск переключения
Диапазоны точек в таблице: ± 15%

Диапазон настройки: см. таблицу значений переключения

Средняя температура (Средняя не может замерзнуть):-20… 110 °C

Номинальное давление: PN 25

Экологические общие условия окружающей среды

Условия эксплуатации и хранения:-20… 80 °C
Влажность окружающей среды: <95% Р. Ч.

Материалы/цвет корпуса: полиамид, черный

Винтовой Корпус G & frac12; ": латунь

Размеры
