Для нейтральных и мягко коррозионных жидкостей и газов
Датчик перепада давления, подходит для газов или жидкостей, для измерения перепада давления в системах ОВК. · Керамические измерительная система · Прочная конструкция для высоконадежной работы · Для нейтральных и мягко коррозионных жидкостей и газов · Напряжение питания AC 24 В/DC 18...33 в или DC 11...33 в · Выходной сигнал постоянного тока 0...10 в или постоянный ток 4...20 мА · Мужской Резьбовая G 1 / 8 "соединение · В комплект поставки входят 2 резьбовых фитинга для медных труб диаметром 6 мм
Датчик перепада давления особенно подходит для использования в системах ОВК для непрерывного контроля уровня или расхода нейтральных или мягко коррозионных газов или жидкостей. Датчик может использоваться как: · Управление датчика · Измеренное значение передатчика для систем автоматизации зданий и управления
Тип сводка
Тип
Номер артикула
Диапазон давления
Выходной сигнал
Бар
МПа

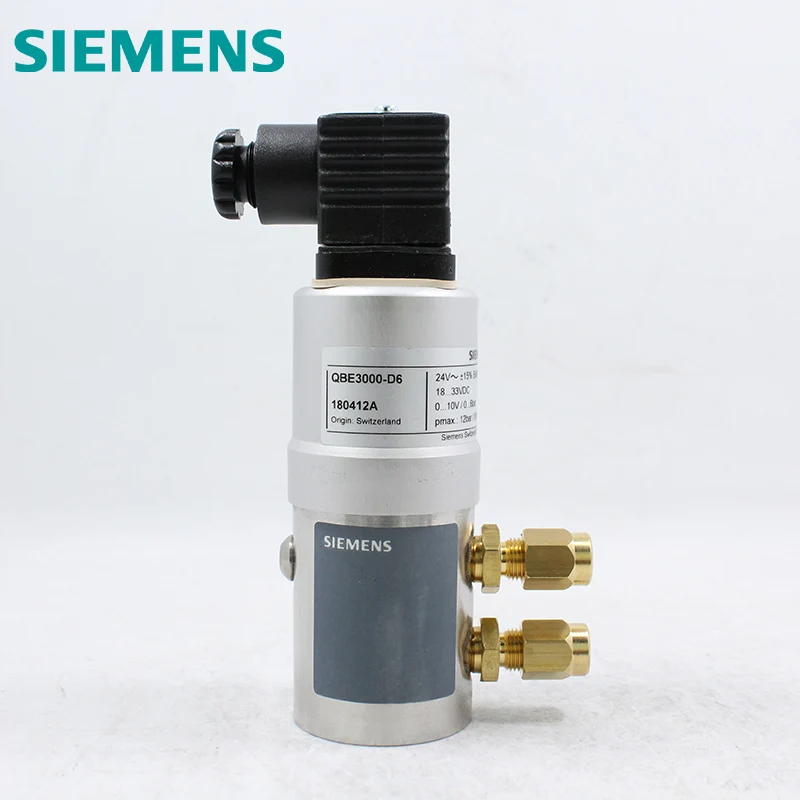

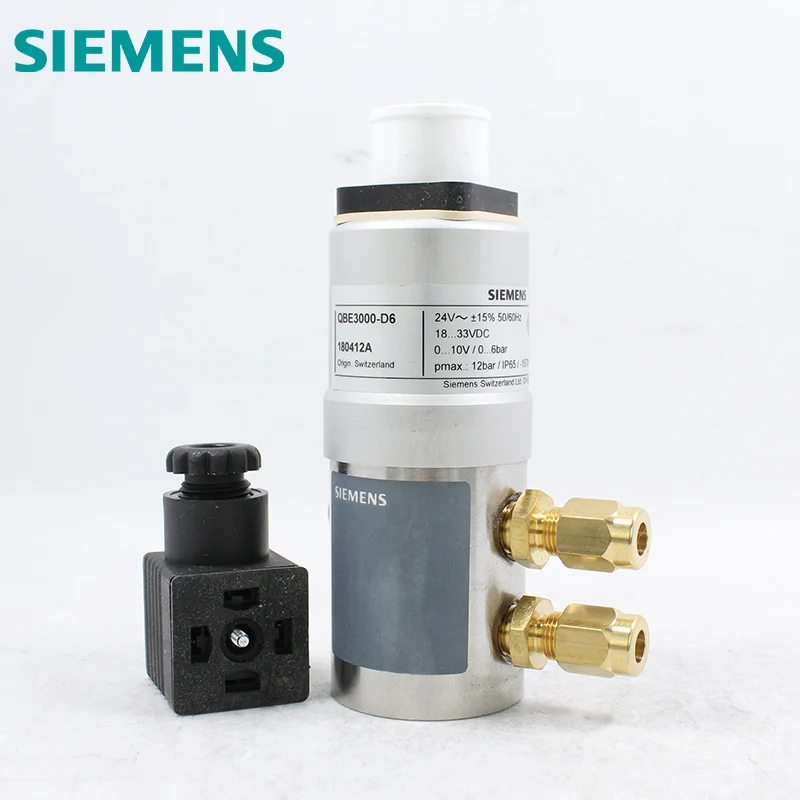

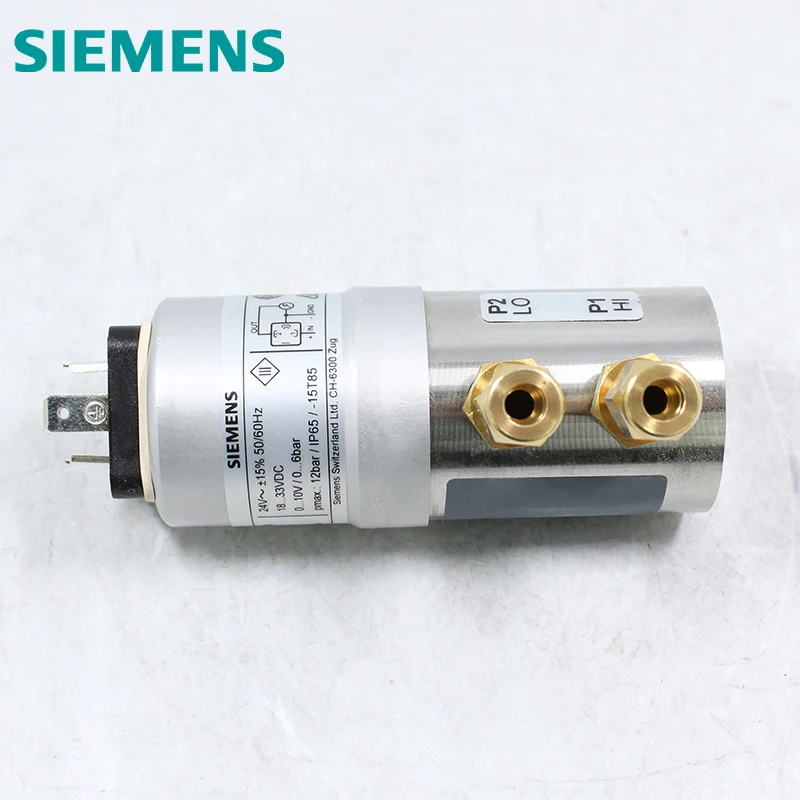

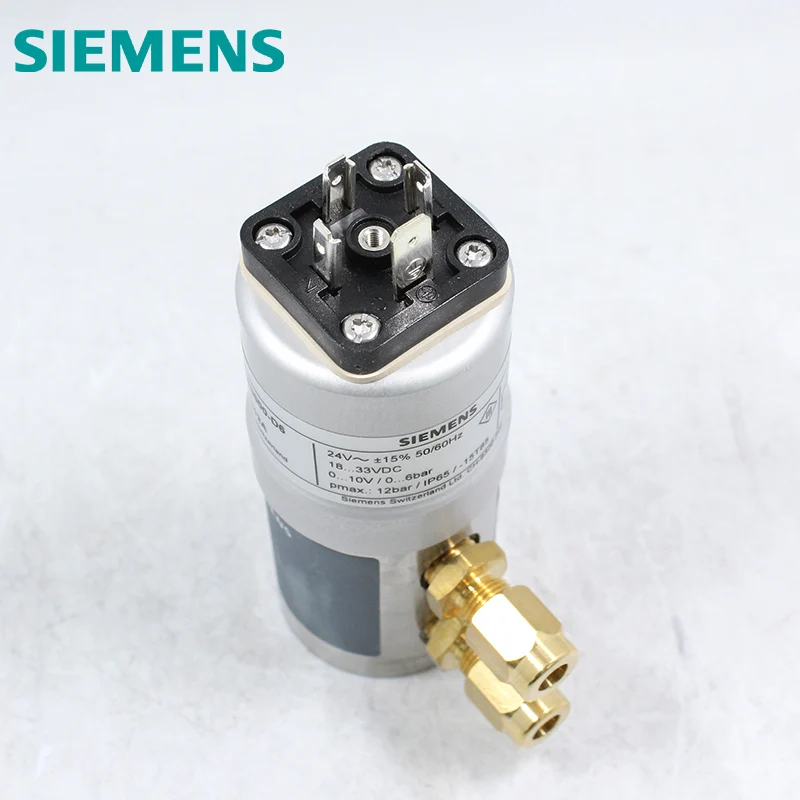

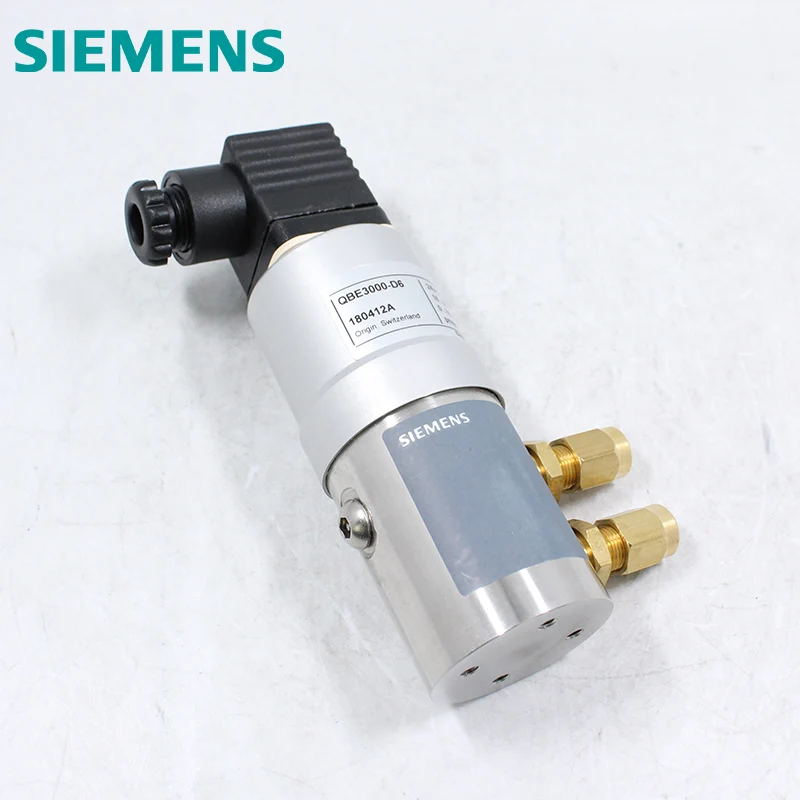

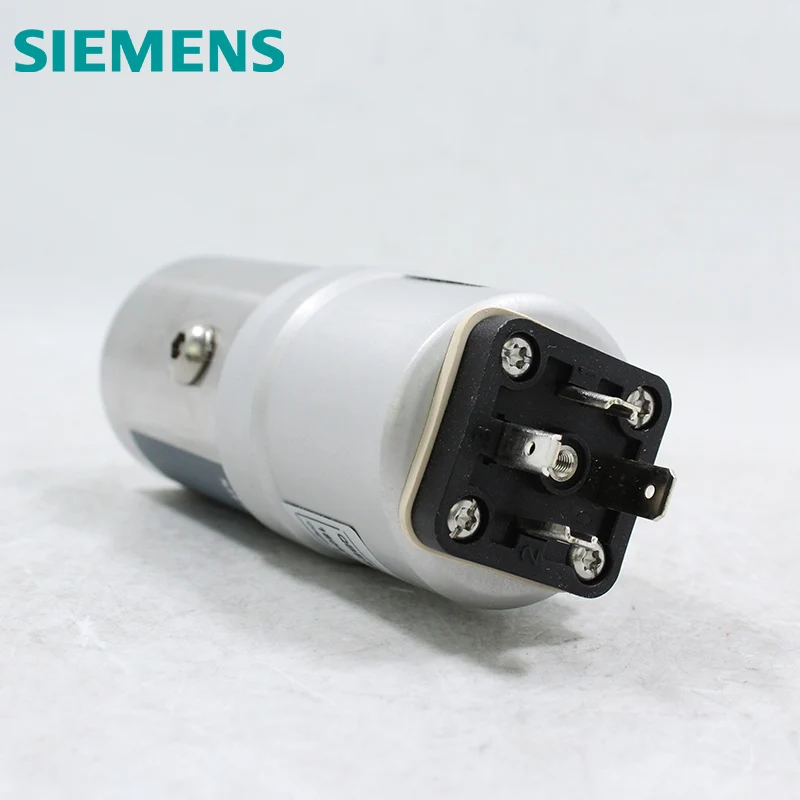

QBE3000-D6
S55720-S186
0...6
0... 0,60
Постоянный ток 0...10 в
Технические данные
Источник питания: низкое напряжение (SELV)
Рабочее напряжение QBE3000-D .. : Переменного тока 24 V ± 15%, 50/60 Гц или DC 18...33 V
Потребляемая мощность (при ном. Давление) : <5 мА при 24 В переменного тока
Частота: 50/60 Гц при 24 В переменного тока
Выходной сигнал: защита от короткого замыкания и защита от полярности
QBE3000-D .. : Постоянный ток 0...10 в
Рабочее сопротивление: >10 кОм
Данные продукта измерительный элемент: керамический
Точность измерения: Заводская калибровка
Сумма линейность, гистерезиса и повторяемость по уровню поверхности: <± 0,5% FS
Нулевой точки, в натуральную величину по уровню поверхности: <± 0,4% FS
TC нулевой точки по уровню поверхности: <± 0,04% FS/K
TC чувствительность по уровню поверхности: <± 0,015% FS/K
Долгосрочной перспективе стабильности DIN EN 60770 : ± 0,5% FS
Разрешение: 0,1% FS
Давление системы при ном. Диапазон давления
≤ 6 бар: 25 бар
≥ 10 бар: 50 бар
Давление разрыва: 1,5 × давление системы
Динамической реакции:
Время отклика: <5 мс
Чередование нагрузки: <50 Гц
Подходящие средства: воздух, слабо коррозионные газы, жидкости
Допустимая температура среды: -15...85 °C
Техническое обслуживание: техническое обслуживание не требуется
Монтажный кронштейн: для монтажа в воздуховодах, на стенах или потолках, в контр. Панелях
Ориентирование: любое (Заводская калибровка с напорными соединениями внизу)
Экологические условия Перми. Температура окружающей среды
Работа: -15...85 °C
Хранение/Транспортировка: -40...85 °C
Пермь. Влажность окружающего воздуха по уровню поверхности: <90% r. H. (без конденсации)
Материал напорный кожух, крышка: алюминий (AlMgSi1)
