HTW-V61 серии моторизованный клапаны (3 провода) используются для регулирования расхода горячей воды, охлаждающие водонапорные в системах отопления, охлаждения или применения кондиционирования воздуха, таким образом, чтобы контролировать комнатной температуре косвенно. Он состоит из привода и корпуса клапана. Комнатная температура может регулироваться в уставке через включения или выключения для вентиля в ободе колеса.
Модель номинальной мощности блока питания
HTW-V61-8503 AC220V ± 10% В переменного тока, 50/60 Гц HTW-V61-8203 AC110V ± 10% В переменного тока, 50/60 Гц HTW-V61-8003 AC24V ± 10% В переменного тока, 50/60 Гц
> Технические характеристики: блок управления и блок питания
Модель
Конфигурация
Kvs
Тип соединения
Перепада давления (МПа)
HTW-V61-215
Нормально закрытый двухсторонний
2
G1/2
0,20
HTW-V61-220
Нормально закрытый двухсторонний
3,2
G3/4
0,10
HTW-V61-225
Нормально закрытый двухсторонний
5,7
G1
0,06
HTW-V61-315
Смешивание трехкомпонентный каталитический
3,2
G1/2
0,20
HTW-V61-320
Смешивание трехкомпонентный каталитический
4,6
G3/4
0,10
HTW-V61-325
Смешивание трехкомпонентный каталитический
4,8
G1
0,06
> Технические параметры
• Потребляемая мощность: 5 Вт
• Привод стиль с двойным направлением Реверсивный электродвигательного привода
• Сотрудничать времени с термостат клапан открыт в течение 6s при кадровой частоте 60 Гц
• N.W.(кг)-привод 0,35
• Внутренний слой Холодный/горячей воды
• Температура жидкости 1 ~ 95 °C
• Давление (МПа) 1,6
• Температура окружающей среды: 0 ~ 65 °C максимальная относительная влажность, без конденсации
• Температура хранения:-20 ~ 65 °C максимальная относительная влажность, без конденсации
> Монтажная схема

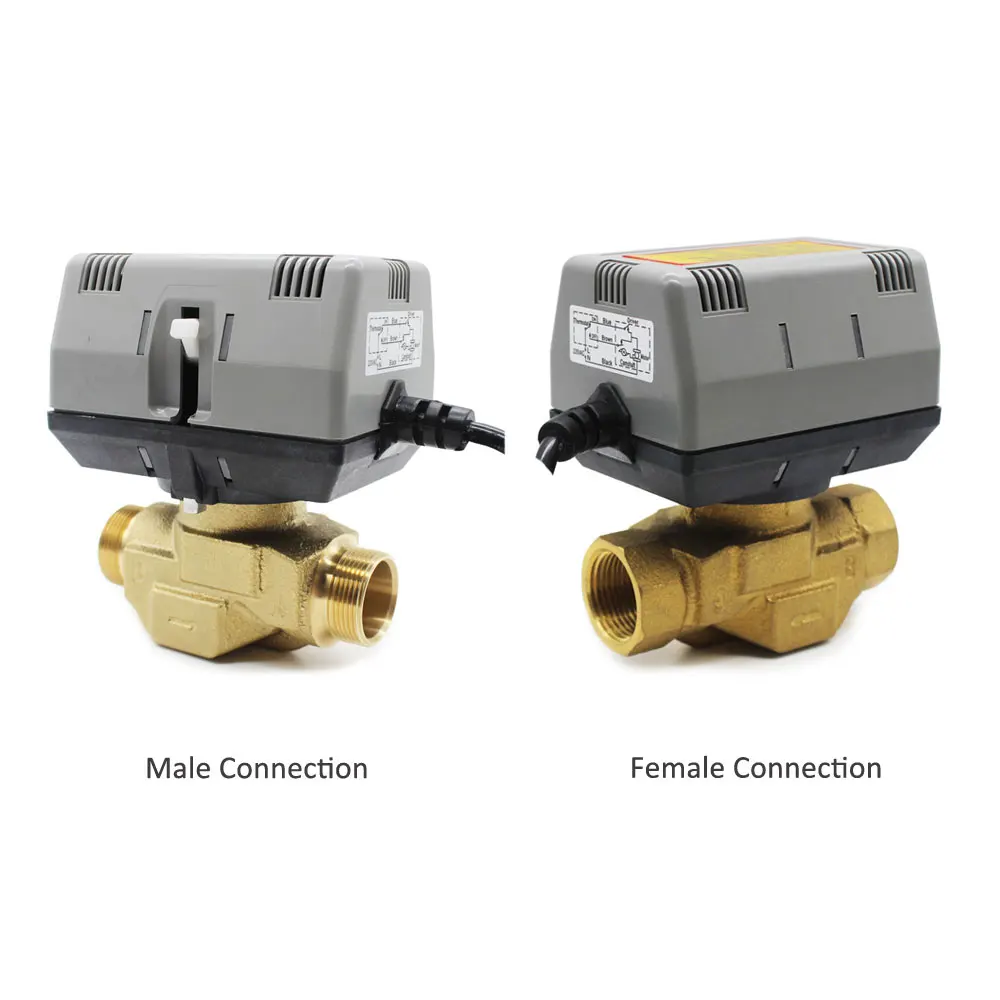

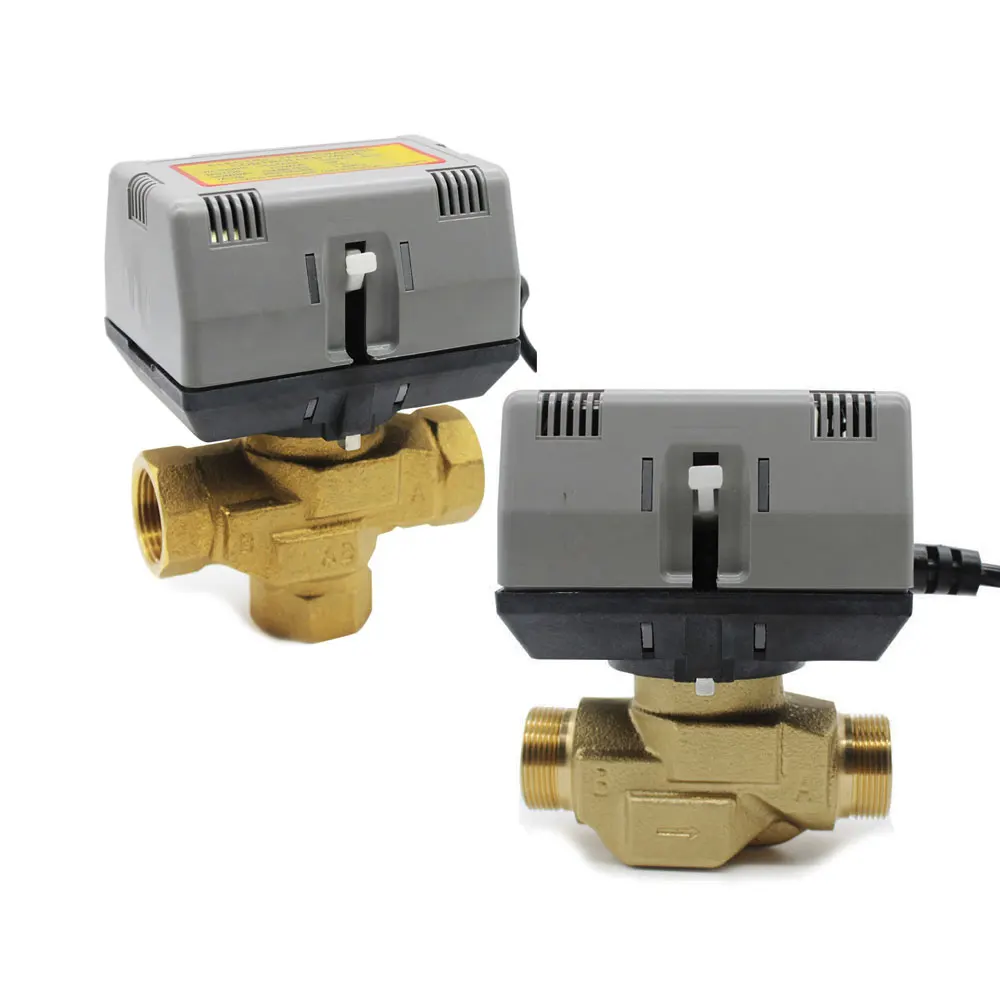

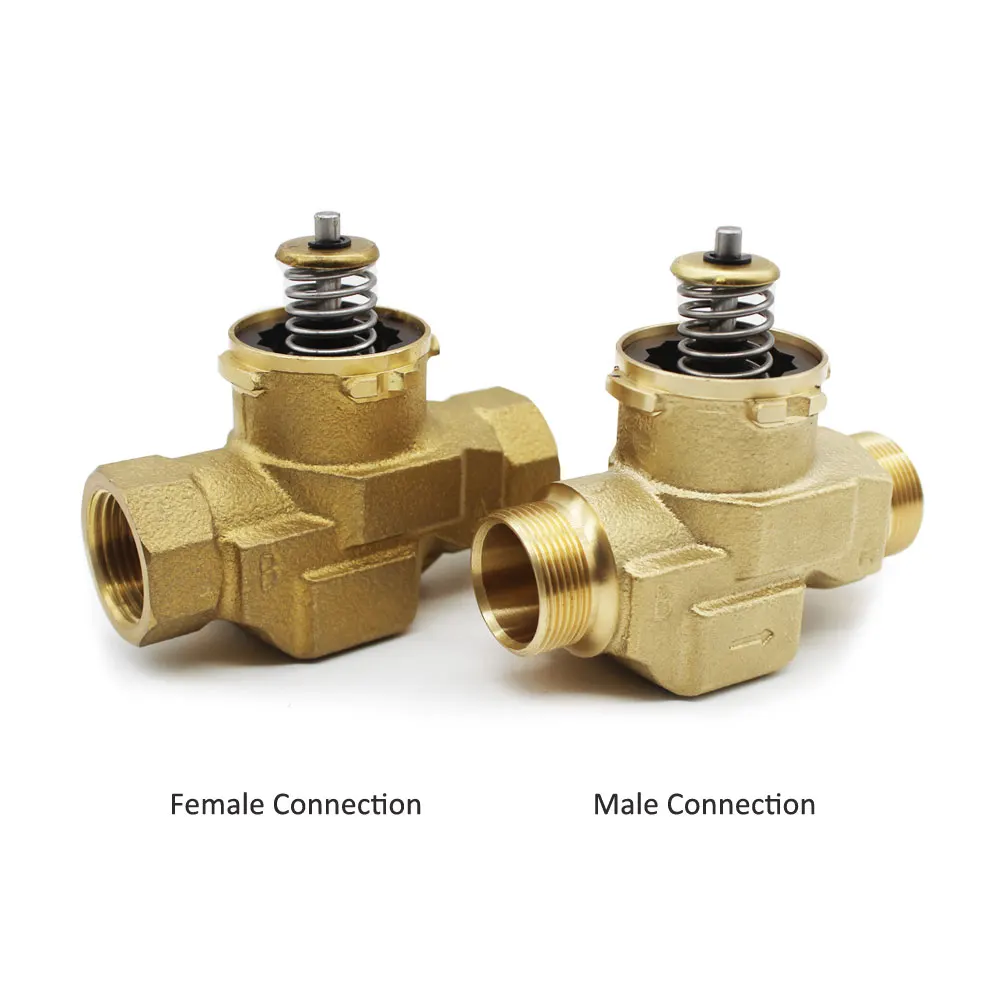

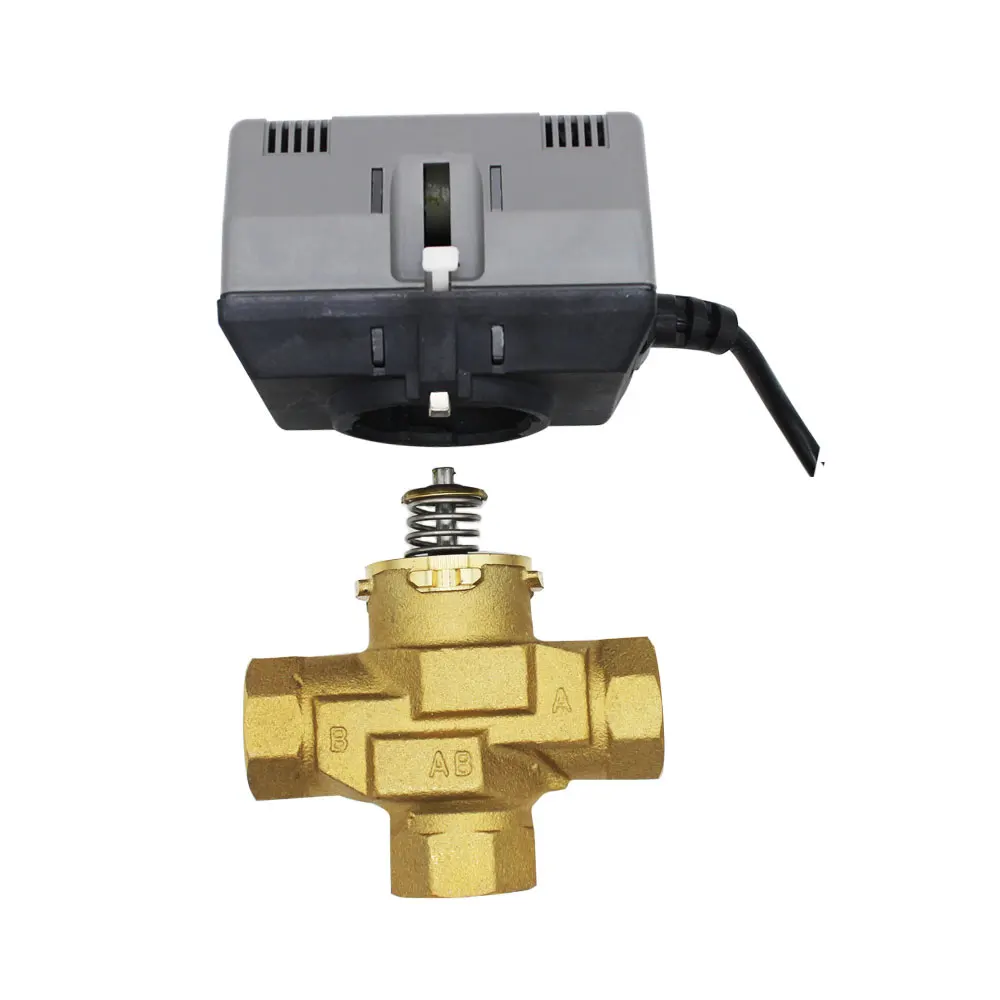

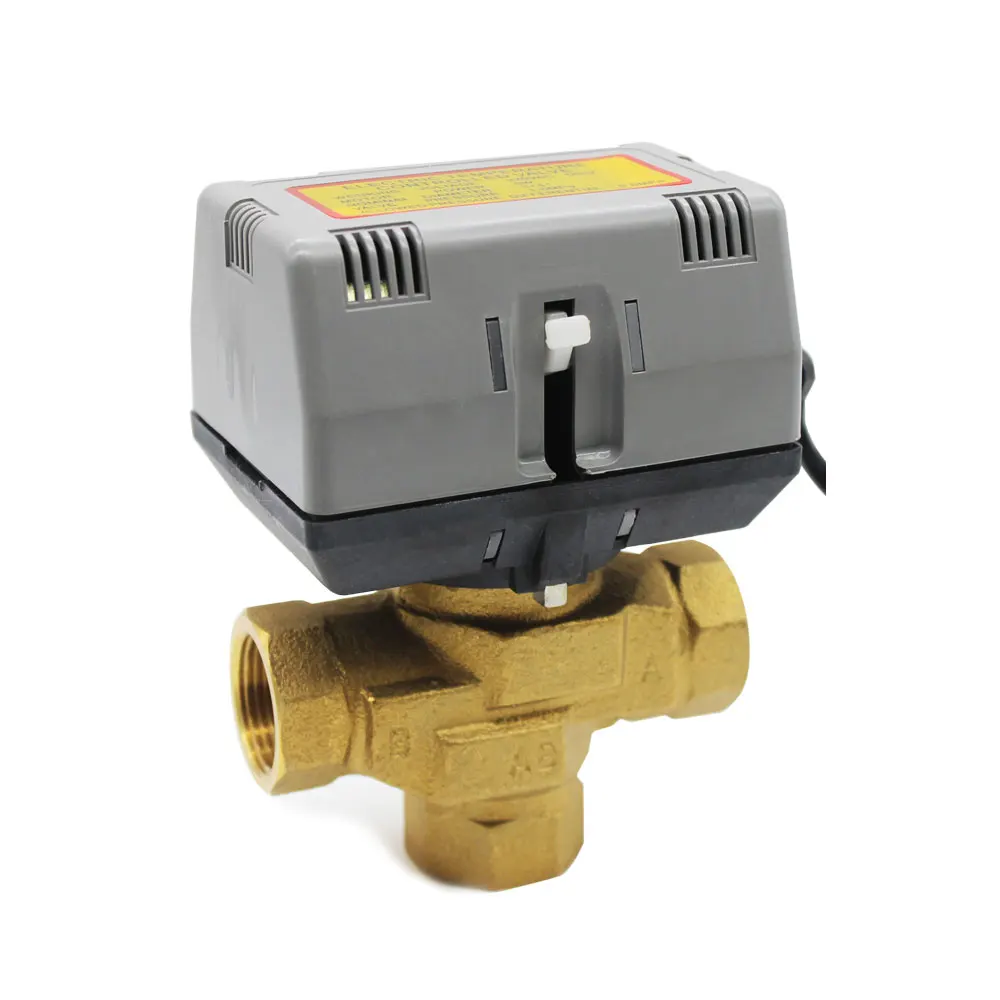

> Детали изображений
Каталог продукции
Сертификаты
Обзор фабрики
Упаковка & Доставка
Детали упаковки:
Вес единицы: 0,77 кг/шт.;
20 шт/уп
Вес брутто: 15,8 кг;
Бумажная коробка для упаковки;
Размер коробки: 39,5*30*26 см
Время доставки: отгружены в течение 15-20 дней после оплаты
Способ доставки
Обычно мы отправляем такими службами
1. Морскую перевозку груза: 25-30 дней
2. Авиаперевозки: 5-7 дней
3. Экспресс-Доставка (EMS, DHL, UPS, FedEx, TNT и т. д.):4-6Дней
