Совет: существует много типов тепломера, и методы связи отличаются. Если у вас есть какие-либо вопросы, пожалуйста, напишите нам или свяжитесь с нашей онлайн-службой поддержки клиентов.
(6) [0-нет выхода (пропустить), 1-RS485, 2-M-BUS, 3-импульсный выход]
(5) Использование диапазона [0-измерение тепла (опускание), 1-измерение холода и тепла]
(4) положение установки [0-inlet (omit), 1-outlet]
(3) модель продукта [1-непосредственный впрыск типа; 2-отражение типа (может быть опущена)]
(2) номинальный диаметр [15,20, 25,…]
(1) ультразвуковой измеритель тепла
Технические характеристики и технические параметры

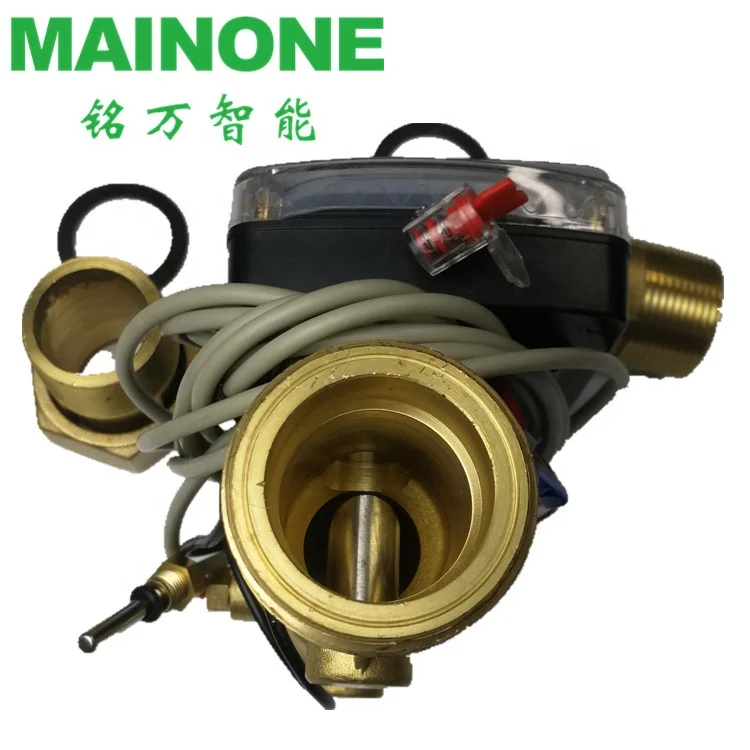

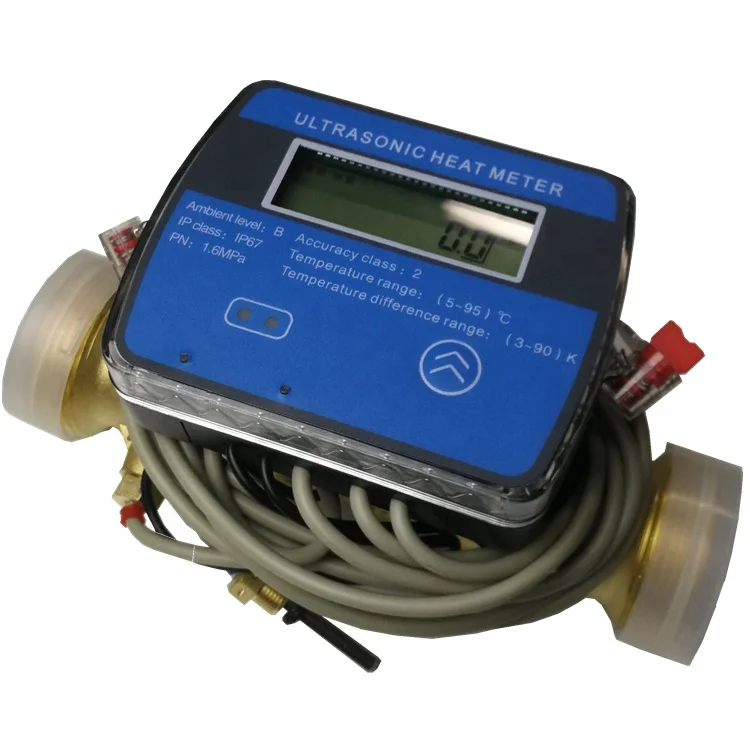

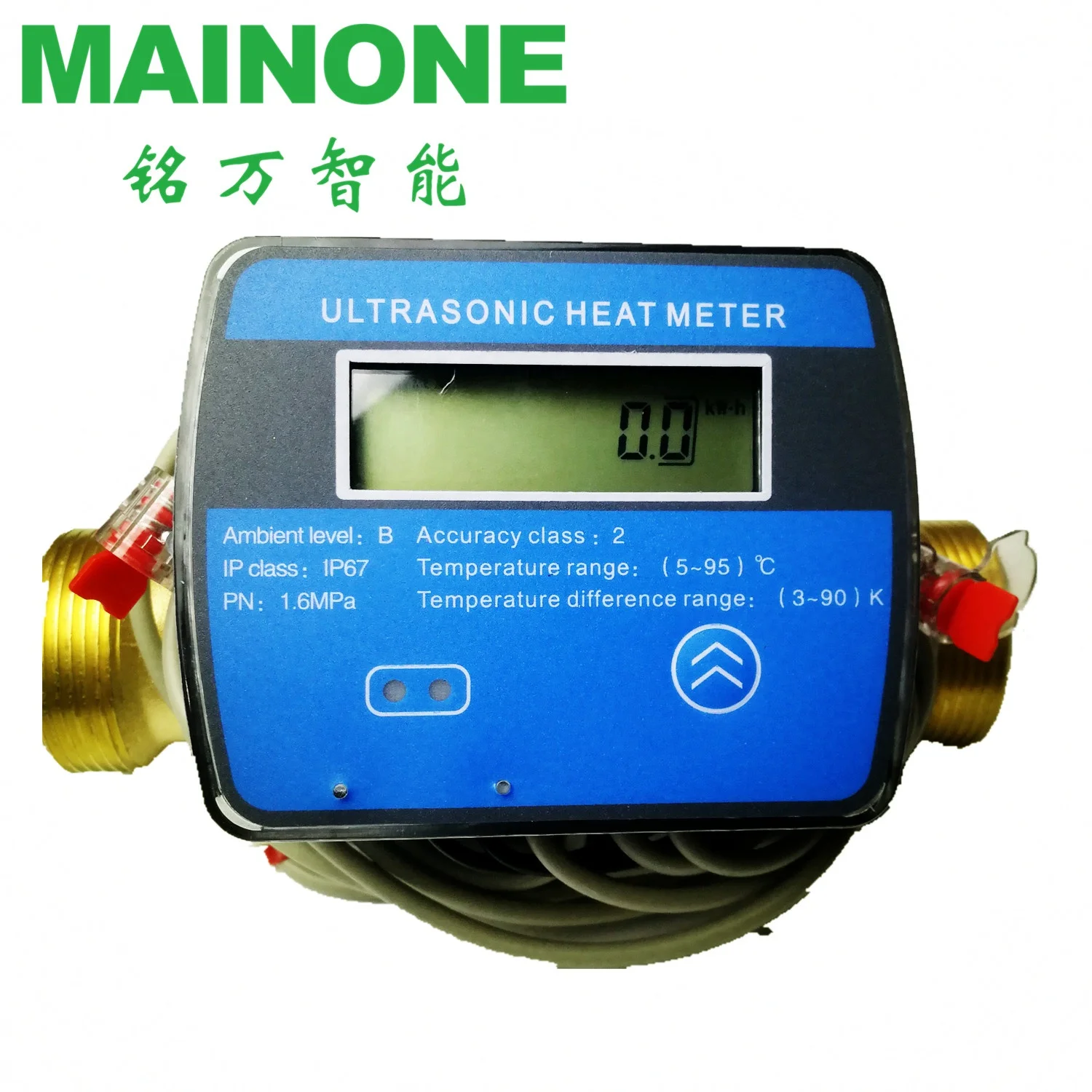

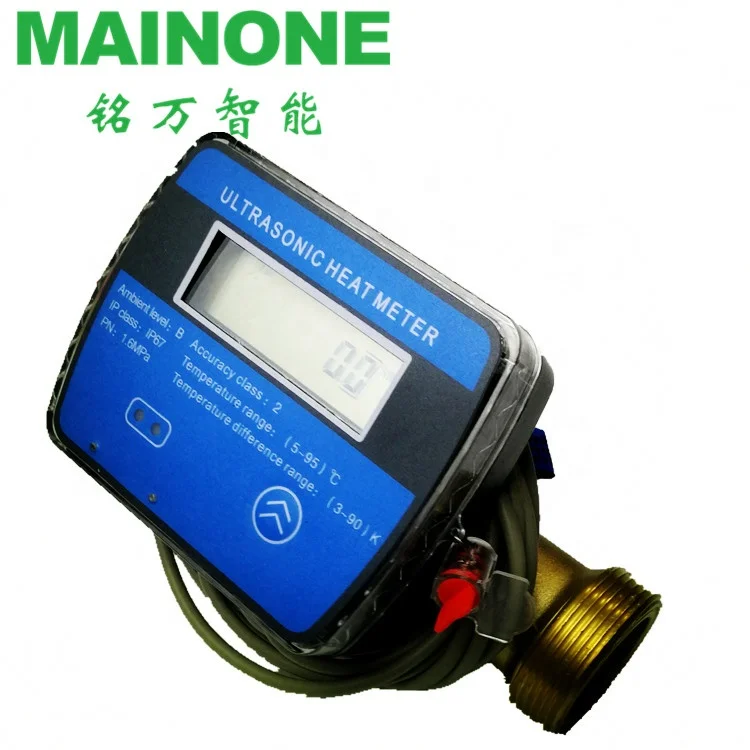

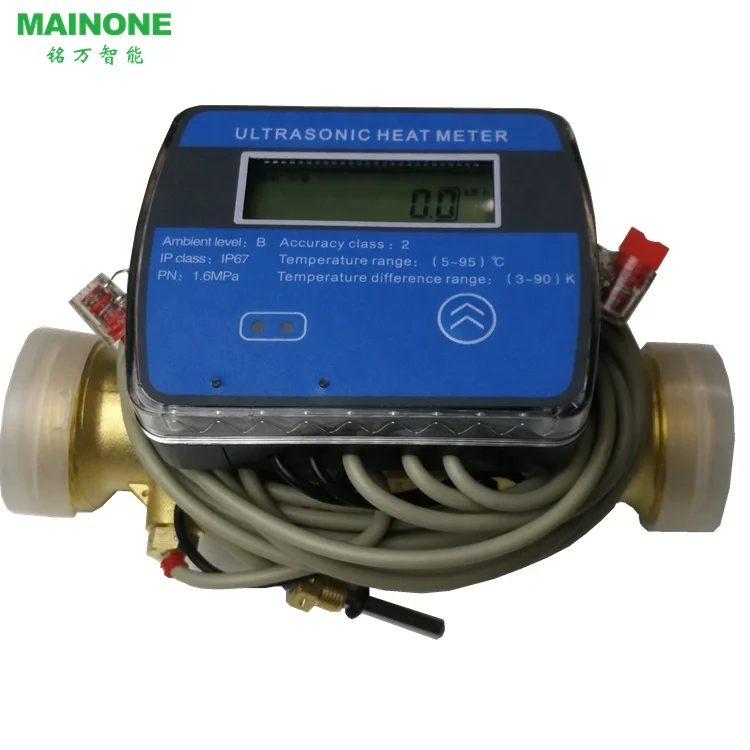

Ультразвуковой измеритель тепла состоит из датчика расхода, парного датчика температуры и калькулятора, и имеет характеристики компактной конструкции и удобной установки (счетчик тепловой энергии в следующем содержимое просто называется счетчик тепла). Этот продукт использует высококачественный пьезоэлектрический керамический преобразователь для обеспечения высокой точности и стабильности; Отсутствие механического движения, отсутствие износа, низкие расходы на техническое обслуживание и не восприимчив к низкому качеству воды. Горизонтальная или вертикальная установка и Вращающаяся головка могут удовлетворить требования чтения любого угла обзора. Его можно установить на водопроводную трубу или обратную водопроводную трубу в соответствии с различными потребностями пользователя во время установки (предварительно выбранный); горячий и холодный (отопление, охлаждение) тип счетчика тепла может судить о состоянии нагрева или охлаждения разумно в соответствии с фактическим использованием и измерять отдельно. M-BUS и RS485 интерфейсы могут быть добавлены в соответствии с различными потребностями пользователей для реализации функции дистанционного автоматического считывания счетчиков, что удобно для центрального управления.
Стандарты:
Технические характеристики
Технический параметр
Номинальный диаметр
Номинальный диаметр (мм)
15
20
25
32
40
Минимальный расход qЯ(М3/Ч)
0,03
0,05
0,07
0,12
0,20
Общие расхода qp(М3/Ч)
1,5
2,5
3,5
6
10
Максимальный расход qs(М3/Ч)
3
5
7
12
20
Максимальное считывание потока (М3)
999999,99
Максимальное считывание тепла (кВт · ч)
99999999
Класс точности
Класс 2 или класс 3
Потеря давления
<25kPa/qp
Максимальное рабочее давление
1.6MPa
Расход тепла расчет
От 0,25 K
Диапазон рабочих температур
4 ℃ ~ 95 ℃
Разница температур диапазон
3 ℃ ~ 60 ℃ (2 ℃ ~ 60 ℃ можно настроить)
Разрешение температуры
0,01 ℃
Температура окружающей среды
Тип: 5 ℃ ~ 55 ℃
Время работы батареи
6 лет (литиевая батарея)
Способ установки
Горизонтальной или вертикальной оси транспортного средства
Теплоносителем
H2O
Датчик температуры
PT1000 платинового
Дисплей знака после запятой
8
Потеря давления Характеристическая кривая
Отображение функций
1. После нажатия кнопки в течение 3 секунд меню дисплея прокручивается между тремя элементами A1-A2-A3; когда кнопка будет нажата в ближайшее время, содержимое будет высвечиваться под тем же меню.
2. главное меню дисплея A1: Девять видов отображения, таких как накопительное тепло (кВт • ч), накопительная Мощность охлаждения (кВт • ч), мгновенная мощность (кВт), температура воды на входе и выходе (°C), разница температуры воды на входе и выходе (°C), накопительный расход (м3), мгновенный расход (м3/ч), Накопленное время работы (ч) и накопленное время ошибки (ч). ("Кумулятивная Охлаждающая способность" показана только в жарком и холодном (нагревание, охлаждение) теплометре).
4. Главное меню дисплея A3: Ежемесячные значения тепла и потока, потребляемые в первые 18 месяцев, автоматически чередуются между месяцем и значением.
5. Меню аварийной сигнализации: индикатор низкого заряда батареи и другие функции автоматической диагностики неисправностей ..
Процесс установки схема
Step1
Установите Универсальный шаровой кран горячей воды на входном конце трубы горячей воды.
Step2
Установите внутренний соединитель и фильтр в порядке.
Step3
Установите специальный союз.
Step4
Установите прокладку внутри внутреннего соединения.
Step5

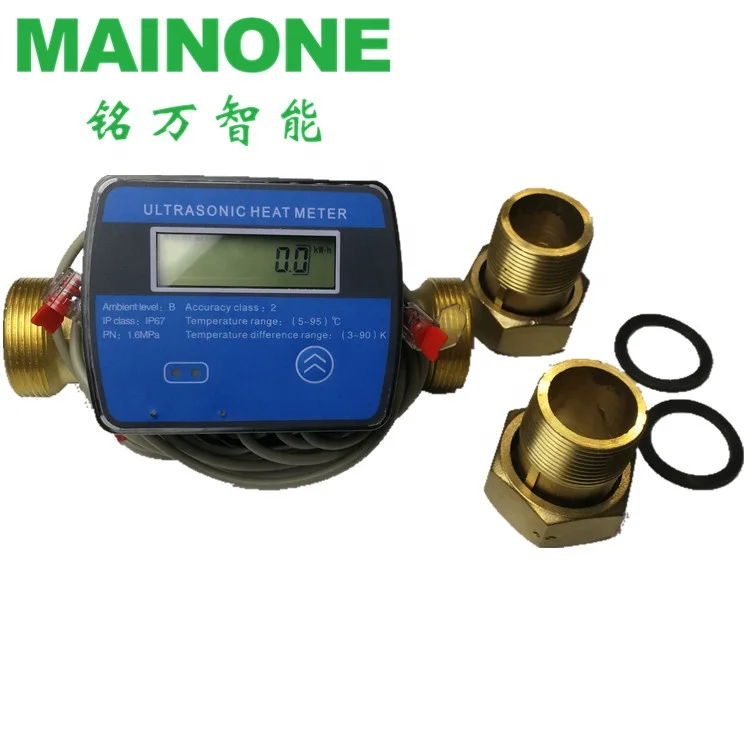

Установите счетчик тепла; Установите прокладку и специальный соединение на выходе счетчика тепла.
Step6
Установите Универсальный шаровой кран горячей воды.
Step7
Установите специальный шаровой кран на обратную трубу.
Step8
Установите датчик температуры воды на специальный шаровой клапан обратной трубы.
Установка и использование обратите внимание
1. Применимая модель тепломера определяется по скорости потока системы, а не по диаметру трубы системы. Диаметр и модель тепломера должны определяться в соответствии с общим расходом.
2. В соответствии с дизайном индивидуального измерения домашнего отопления, фильтр должен быть установлен перед входом горячей воды; фильтр должен регулярно очищаться и обслуживаться.
3. Теплометр должен быть установлен горизонтально или вертикально, и направление тепломера (включая фильтр) должно быть таким же, как и направление потока трубы HVAC; Обратная водопроводная труба не должна использоваться для подачи воды, чтобы сделать поток воды назад и избежать примесей в воде повреждения счетчика тепла; направление потока воды должно быть вверх при установке вертикально.
4. перед установкой счетчика тепла, трубопровод HVAC должен быть очищен; на входе и выходе счетчика тепла должна быть прямая труба достаточной длины, прямая труба на входном переднем конце должна быть не менее чем в 10 раз длиннее диаметра трубы, И прямая труба на выходном переднем конце должна быть не менее 5 раз длиннее диаметра трубы. При установке в слиянии двух водопроводных трубопроводов теплометр и соединение (например, Т-образное соединение) должны быть соединены прямой трубой, длина которой в 10 раз превышает диаметр трубы. Это обеспечивает равномерное смешивание температуры воды двух трубопроводов.
5. Шаровой клапан горячей воды на входе счетчика тепла может быть только полностью открытым или полностью закрытым. Шаровой клапан горячей воды на выходе счетчика тепла может быть отрегулирован.
6. Калькулятор счетчика тепла (монитор) не должен быть пропитан водой.
7. Качество нагрева воды должно соответствовать соответствующим правилам.
8. Счетчик тепла входит в состав измерительного прибора. Счетчик тепла должен периодически проверяться в соответствии с национальным стандартом, и аккумулятор должен быть заменен во время осмотра.
9. Для достижения изоляции и во избежание повреждений измерительной системы, может быть установлен теплометр. При установке на открытом воздухе или в лестничном коридоре, не рекомендуется полностью закрывать клапан трубы, чтобы избежать замораживания тепломера из-за отсутствия потока горячей воды.
10. Без разрешения нашей компании, никто не может демонтировать и отремонтировать счетчик тепла, в противном случае гарантийное обслуживание будет отпущено.
11. Некоторые спецификации продукта могут быть изменены без предварительного уведомления.
