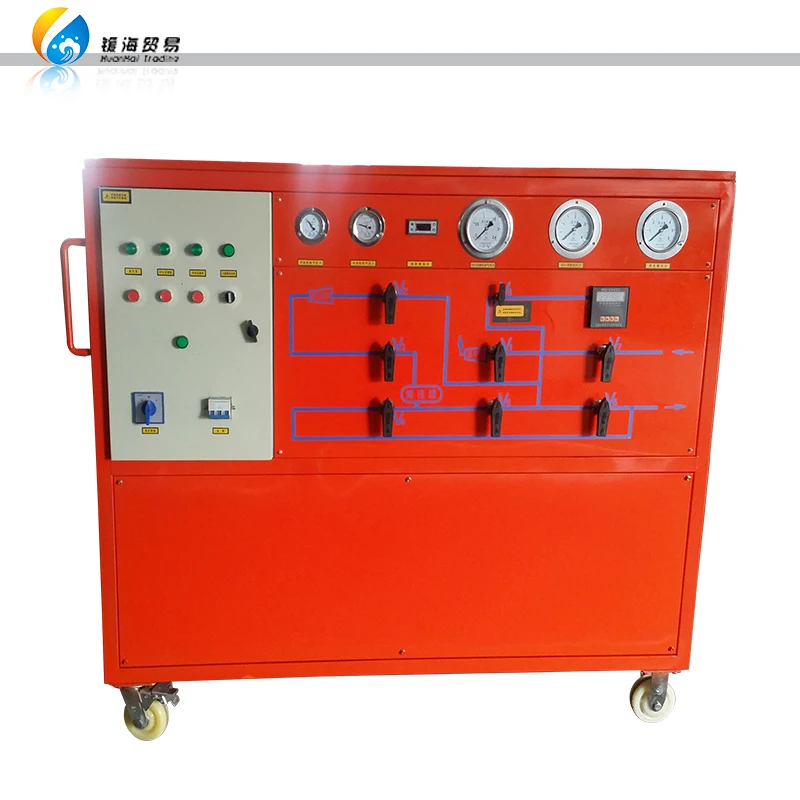

Оборудование для переработки и заправки газа SF6 устройство

I. Обзор

SF6 устройство для извлечения и очистки газа, зарядки и разрядки используется для завода по производству SF6 электрической изоляции газа оборудования. В отделах использования, эксплуатации и научных исследований, различное электрическое оборудование вакуумизировано, SF6 газ заполняется в электрическое оборудование, и SF6 газ восстанавливается от электрических приборов в использовании или испытании, и очищенный, сжатый и хранится в резервуаре для хранения одновременно.

Устройство для переработки подходит для SF6 электрического оборудования и ГИС комбинированного электрического оборудования.

В соответствии с DL/T662-1999 "Гексафторид серы и рекуперационное устройство", устройство состоит из системы рециркуляции, системы зарядки газа, вакуумной насосной системы, системы очистки и системы хранения газа, с следующими основными функциями:

1. Измерьте степень вакуума и вакуума устройства и электрического оборудования;

2. Перерабатывать газ в электрическом оборудовании;

3. Высушите и очистите SF6 газ Восстановленный и заправленный;

4. Надувать SF6 электрический прибор;

5. Сжатое хранение и наполнение бутылок SF6 газа в электрических приборах.

II. Основные компоненты и преимущества блока восстановления

(1) Усовершенствованный дизайн, Полные функции, разумная структура, простая и четкая работа.

(2) система сжатия: SF6 герметичный компрессор, без утечки.

(3) двухступенчатый роторный вакуумный насос принимается в вакуумной насосной системе, которая оснащена автоматическим устройством предотвращения возврата масла.

(4) система очистки принимает принцип фильтра CKD компании в Японии, и фильтр принимает электрическое отопление и высокоэффективный адсорбент внутри, таким образом, эффект очистки более важен (нет необходимости часто менять адсорбент).

(5) автоматическое подтверждение трехфазного источника питания и автоматическая защита фазы разрыва в электрической системе устройства.

(6) Система управления устройством принимает SF6 специальный клапан с новейшей технологией

(7) система хранения должна быть оснащена резервуаром для хранения жидкости весом 50 кг в соответствии с требованиями пользователя. И может непосредственно заполнять газовые баллоны.

(8) оборудование мобильное.

III. Основной технический индекс производительности

(1) Тип: Мобильный тип, тип охлаждения

(2) принцип работы

A. Используйте давление компрессора-охладите и сжимайте SF6 газ.

B. Восстановление воздуха и подзарядка при помощи сушилки.

C. Он заполнен буферной газификацией во время наполнения воздухом (его можно нагревать).

(3) Рабочая температура окружающей среды:-10℃ (-30 опционально) --- + 40℃

(4) Основные характеристики и технические параметры

1, окончательный вакуум устройства

2, скорость вакуумного насоса устройства составляет 55 м3/ч (предел вакуумного насоса составляет менее 0,06 па)

3. Начальное давление давления устройства

4, окончательное давление надувания устройства ≤0. 8 M Pa

5, уровень надувания устройства> 6 м3/ч

6, Начальное давление восстановления устройства ≤0. 8 м Па

7, конечное давление восстановления устройства <-0.053MPa

8, скорость восстановления компрессора составляет 10 м3/ч

9, годовая скорость утечки устройства <1%

10, максимальное дизайнерское давление бака для хранения устройства составляет 4 М Па

11. Емкость бака 50 кг

12. Режим запоминания: жидкость

13. Шум ≤75dB Уровень звукового давления

14. Регенерация сушильного фильтра: вакуумная регенерация, нагревание и активация

15. Источник питания: трехфазный переменного тока 220 В/380 В ± 10%, 50 Гц

16, общая мощность устройства <13 кВт

17, очистка: микро вода 60PPm, масло 5PPm, примеси ≤1 микрон 100% фильтрации.

IV. Основные компоненты и функции устройства

Основные функции устройства включают в себя компрессор, вакуумный насос, холодильную систему, регенератор сухих фильтров, нагреватель, очиститель, фильтр, трубопровод, клапан, инструмент, электрический контроль и структурные части, рамную панель, ходовое колесо и резервуар для хранения.

V. Основные параметры конфигурации компонентов:

1. SF6 Компрессор: масляный полузакрытый компрессор с высоким давлением

О: Теоретическое Смещение: 10 м3/ч

B: максимальное давление выхлопных газов: 2,5 МПа

C: Минимальное давление вдохновения: 53 кПа

D: максимальное давление всасывания: 0,35 ~ 0.8мпа

E: Мощность: 3 кВт

F: Источник питания: 380 В 50 Гц

2. Вакуумная система принимает двухступенчатую роторную пластину 2X-15

A: вакуумный насос с воздушным охлаждением, который может работать в течение длительного времени

B: Скорость вакуума составляет 55 м3/ч

C: окончательный вакуум 0,06 pa

D: мощность 3KW

3. Холодильная система: внутренний компрессор

4. Система фильтрации (система очистки: Двухступенчатая фильтрация с вакуумной активацией и саморегенерацией)

5, SF6 клапан: шаровой клапан DN15 SF6 выделенный

6. Манометр, вакуумный манометр: Шанхай ичуань манометр, Шанхай тепловой четный номер дисплей вакуумный манометр.
