Экономический и высокая эффективность 48V интеллектуальных устройств BMS для AVG складной

1. Введение

Аппаратное обеспечение 48 V BMS является главным образом дизайн для 48 V с меньше, чем 15A рабочий ток литий-ионный аккумулятор. В этой схеме низкая мощность с высокоточным процессором используется для соответствия с высокоточным чипом выборки для динамического интеллектуального управления аккумулятором

2. Область применения

     48 V (13 S) литиевая батарея Упакованные

3. Характеристики

   1) Поддержка высокоточной защиты образцов

2) Низкое энергопотребление-100uA

3) поддержка автономной защиты

4. Храктеристика устройства

5. Изображение продукта и схема подключения

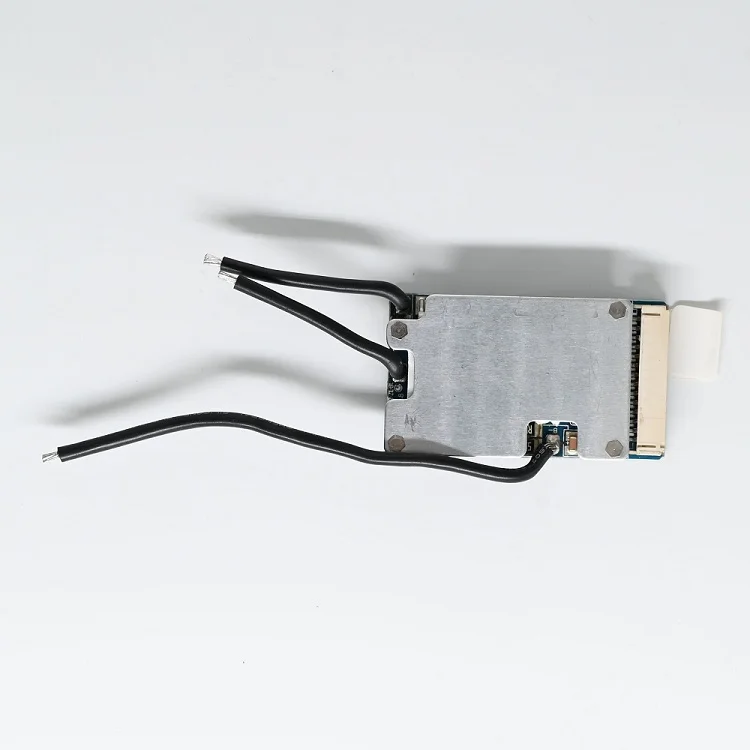

5,1 BMS изображение:

                  Тест полупродукта готовой продукции

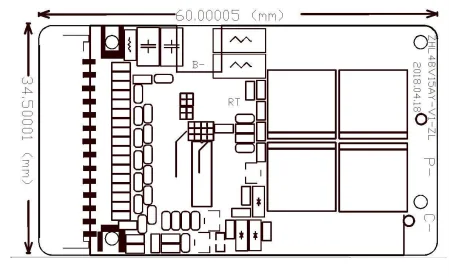

5,2 BMS структура:

Схема подключения терминала 5,3 BMS:

 6. Анонс для BMS с аккумулятором

Предупреждение: Подключение или удаление между BMS и батареей должны следовать инструкции ниже. В противном случае компоненты на BMS могут быть повреждены, потому что неисправность функции защиты и серьезные последствия, такие как батарея не может работать в условиях безопасности

   1) Шаг соединения BMS

1.   Подключите катод батареи, упакованной в точку B-
2.   Подключите выходной терминал BAT (B +, B-)
3.   Подтвердите Пробоотборные провода (B1 +, B2 +,. ............. B13 +, B-) сварен с соответствующим электродом и заглушкой шнура CN1
4. Анод упакованного аккумулятора должен быть сварен на точке B +
5. После вышеуказанных шагов аккумулятор уже подключен к BMSЗатем BMS должны быть подключены к зарядному устройству или загрузке.

     2)Шаг удаления BMS (обратный вышеуказанные шаги

1.   Отключено зарядное устройство или загрузка
2. Разъединенный полюс батареи группы с P +
3. Отсоедините 17pin Пробоотборный разъем
4. Отсоединил негитивный полюс аккумуляторной группы с B-

   3) Шаг подключения зарядного устройства

1. Катод зарядного устройства, подключенного к C-
2. Анод зарядного устройства, подключенного к P +

      4) Шаг подключения загрузки

1. Катод зарядного устройства, подключенного к P-
2. Анод зарядного устройства, подключенного к P +

7. Другие Примечания:

1.  После того, как BMS подключен к аккумулятору, пожалуйста, активируйте BMS через специальное зарядное устройство, если аккумулятор упакован без выходного напряжения в первый раз
2. Обратите внимание, что медная линия, паяльник и т. Д. Не должны касаться компонента на BMS. В противном случае BMS может повредить и утерять функцию.
3. Обратите внимание, что BMS следует использовать в антистатическом, влагостойком и водонепроницаемом и т. Д.
4. Эта BMS поддерживает только группу аккумуляторов maxinum 13 series. Параллельное соединение с несколькими аккумуляторами
5. После того, как BMS собран с упакованной батареей, ячейка не может измерить напряжение через шкаф старения. В противном случае аккумулятор может быть поврежден.
6. Упакованный аккумулятор должен заряжаться полностью, когда он хранит в течение длительного времени более трех месяцев.
7. Пожалуйста, соблюдайте конфигурацию BMS и условия эксплуатации во время использования BMS. Значение загрузки не должно превышать приведенный выше список спецификаций. В противном случае BMS может быть поврежден.

      Примечание:Пожалуйста, внимательно изучите руководство по спецификации перед использованием BMS. Smart Li-Ion не берет на себя ответственность, вызванную нарушением общих требований к эксплуатации или нарушением вышеуказанных вопросов в процессе производства, транспортировки или хранения.

8. Упаковка и доставка

8,1 Стандартный партия Упаковка

Продукт упакован ESA воздушно-пузырчатой пленкой, помещается в ESD упаковщик, вставляется 2 шт. Хлопушка. А затем положите в маленькую коробку и в одну большую коробку входят 4 маленькие коробки.

8,2 доставка

Доставка в ваше место только экспресс.

Пожалуйста, влага, влажность, экструзия, удар, чтобы предотвратить PCM поврежден во время доставки
