1. Введение

Стандартная серия BMS в основном предназначена для 12 В с менее чем 120A Рабочей группой литиевых батарей. В этой схеме низкая мощность с высокоточным процессором используется для соответствия высокоточному чипу выборки для динамического интеллектуального управления аккумулятором. Эта серия применяет Уникальный алгоритм SOC & SOH, который может оценить высокую точность SOC для упакованных аккумуляторов большой емкости. В то же время интеллектуальная динамическая выравнивание для обеспечения работы литиевых батарей в стабильном состоянии и продления срока службы батарей



2. Область применения

12 вольт постоянного тока (4S) литиевая батарея Упакованные



3. Характеристики

1) Поддержка RS485 и UART, для изучения информации о батарее и изменения прошивки.

2) Поддержка 2-позиционного датчика температуры для мониторинга группы батарей

3) алгоритм colomb SOC и функция онлайн-самообучения обеспечивают SOC точно

4) Интеллектуальная динамическая балансировка

5) Поддержка расширения модуля bluetooth и ЖК-дисплея



4. Технические характеристики



Нет	Предмет	Состояние	Спецификация
1	Входное напряжение	Входное напряжение B + to B-	15,2 V
2	Состояние зарядки (SOC)	Напряжение аккумуляторной батареи точность	+/-30mV
		Батарея Упакованные точность напряжения	+/-300mV
		Точность измерения тока Скорость	+/-3%
		SOC точность скорости	+/-10%
3	Перезарядка (одна ячейка)	Защита напряжения	3800 +/-30 мВ
		Восстановления напряжения	3500 +/-30 мВ
		Защита время задержки	1000 +/-300 мс
4	Перегрузка (одна ячейка)	Защита напряжения	2300 +/-30мв
		Восстановления напряжения	2800 +/-30мв
		Защита время задержки	1000 +/-300 мс
5	Основная защита от разрядки ток	Первичная от перегрузки по току	150A +/-3% A
		Первичная задержка выключения	3000 +/-300 мс
6	Вторичный более ток разряда	Вторичный от перегрузки по току	250А +/-3% А
		Вторичный delary времени	1000 +/-300 мс
7	Защита от перезарядки ток	От перегрузки по току	120A +/-3% A
		Время задержки	5000 +/-300 мс
8	Сообщение обратной связи время задержки	Время задержки до сна	<100mS
		Время задержки в спящем режиме (по крайней мере две команды, первая активирована связь, а вторая-ответственность за данные)	<100mS
9	Время задержки защиты от короткого замыкания	Время задержки защиты от короткого замыкания	200-600 мс
		Восстановления условия	Выключите загрузку и зарядку снова
10	Защита от высоких температур	Высокотемпературная защита при разрядке (+/-3 C ) (температура ячейки)	65 C
		Высокотемпературное восстановление при разрядке (+/-3 C) (температура ячейки)	55 C
		Защита от низкой температуры при разрядке (+/- 3 C) (температура ячейки)	-10 C
		Восстановление низкой температуры при разрядке (+/- 3 C) (Температура камеры)	-5 C
		Высокотемпературная защита при зарядке (+/- 3 C) (Температура камеры)	60 C
		Восстановление высокой температуры при зарядке (+/- 3 C) (Температура камеры)	50 C
		Защита от низкой температуры при зарядке (+/- 3 C) (Температура камеры)	0 C
		Восстановление температуры при зарядке (+/- 3 C) (Температура камеры)	5 C
		Высокотемпературная защита при зарядке и разрядке (+/- 3 C) (температура Mosfet)	85 C
		Высокая температура восстановления при зарядке и разрядке (+/- 3 C) (температура Mosfet)	75 C



 Примечание: основной защитный параметр может быть изменен по ПК!

(Пожалуйста, модифицируйте его под руководством профессионального инженера!)



Нет	Предмет	Состояние	Спецификация
11	Интерфейс связи	RS485	Поддержка
12	Интерфейс связи	UART	Поддержка
13	Батарея для контроля температуры датчик	Для контроля температуры группы батарей	Поддержка
14	Сотовый балансировка напряжения	Интеллигентая (ый) пассивный потребление равновесия	Поддержка
15	Функция расширения	1) модуль Bluetooth 2) ПК программное обеспечение (USB конверсионная коробка) 3) ЖК-дисплей	Поддержка (опция)
16	Самостоятельная Потребляемая мощность	Рабочий режим (макс. <35 мА)	20.8mA
		Режим сна (макс. <300uA)	140uA
		Режим Hibernate (макс. <20uA)	8uA
17	0V зарядное устройство	Допускается 0V зарядное устройство	Не поддерживает
18	Настоятельно рекомендуем условий труда	Макс. Ток непрерывного разряда	100A
		Макс. Ток непрерывной зарядки	80A
		Настоятельно рекомендуем емкость ячейки	Программное обеспечение в комплекте
19	Внешний вид	1) нет ничего отклонения части
		2) состояние припоя в порядке
		3) PCM не повредит
		4) Соответствие стандарту внешнего вида производителя BMS
20	Тест надежности	ОУР тесты:Подключите 6KV воздуха 10KV



5. Описание функций



5,1 спящем режиме:

Когда аккумулятор находится в состоянии покоя после 30 С. BMS должна находиться в спящем режиме и уменьшать самопотребление. В этот месяц mosfet для зарядки и разрядки находится в режиме включения. После того, как аккумулятор входит в группу зарядки или разрядки, BMS должна быть активирована снова. Энергопотребление при спящем режиме должно быть менее 300uA

Активированный метод в режиме slee6.p: (i) Зарядка аккумулятора; (ii) активация связи

Примечание: 1) при включении динамического балансира BMS не будет переходить в режим сна



5,2 функция переразряда (режим Hibernate)

Когда аккумулятор упакован в спящий режим и напряжение ниже, чем на рисунке защиты, BMS будет уменьшена потреблением до минимального значения. BMS следует выключить, а само потребление составляет менее 10ua.

Активированный метод-зарядка группы батарей через зарядное устройство



6. Изображение продукта и схема подключения

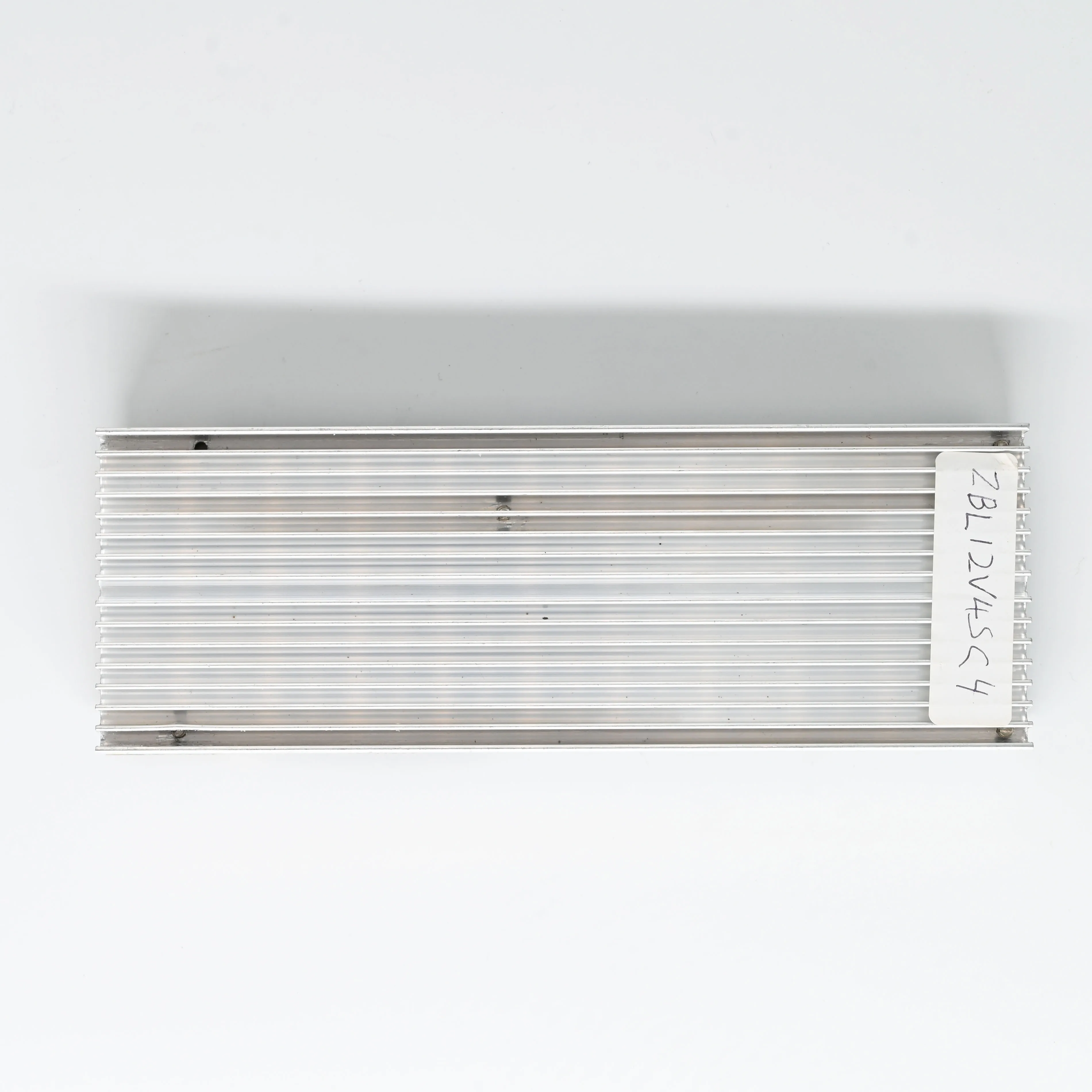

6,1 BMS изображение

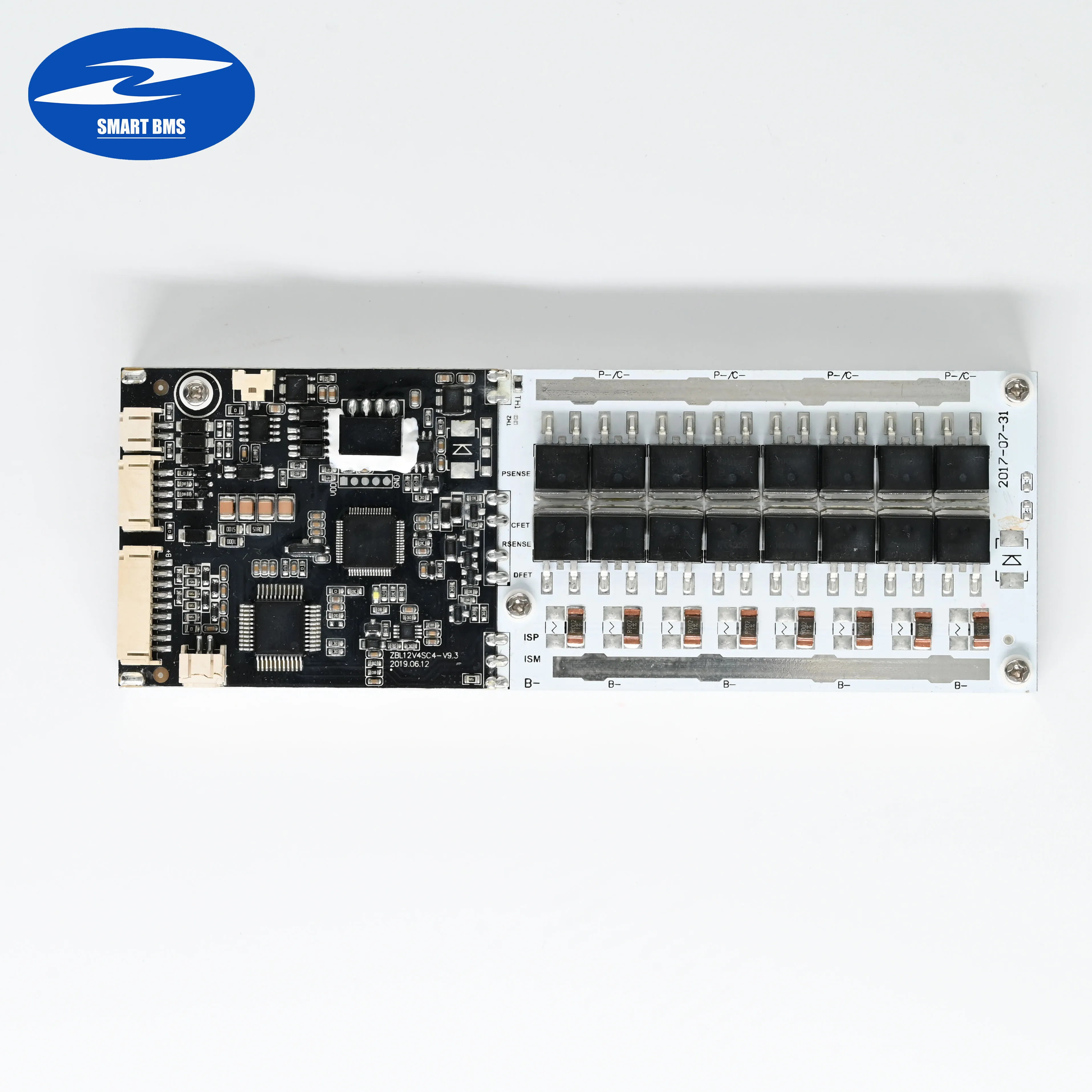

6,11 RS485 BMS ( 8 пар Mosfet)

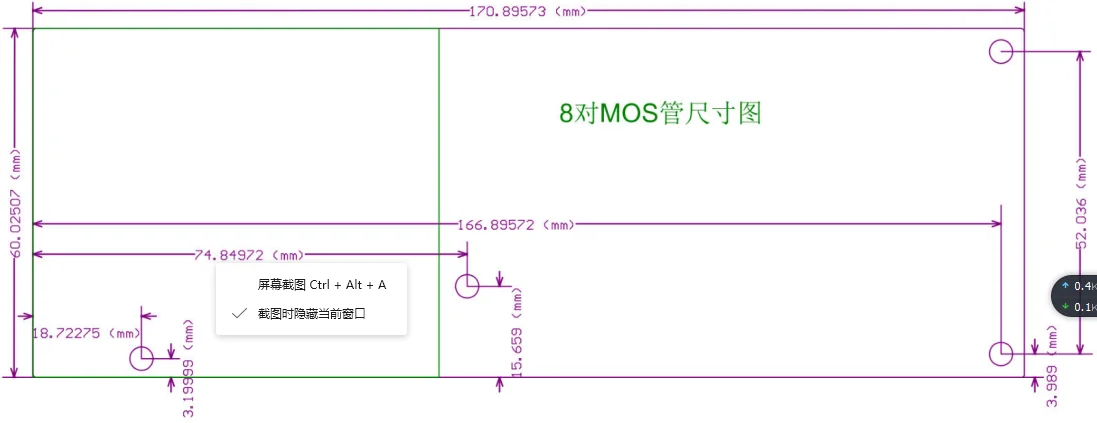

6,12 Размер BMS

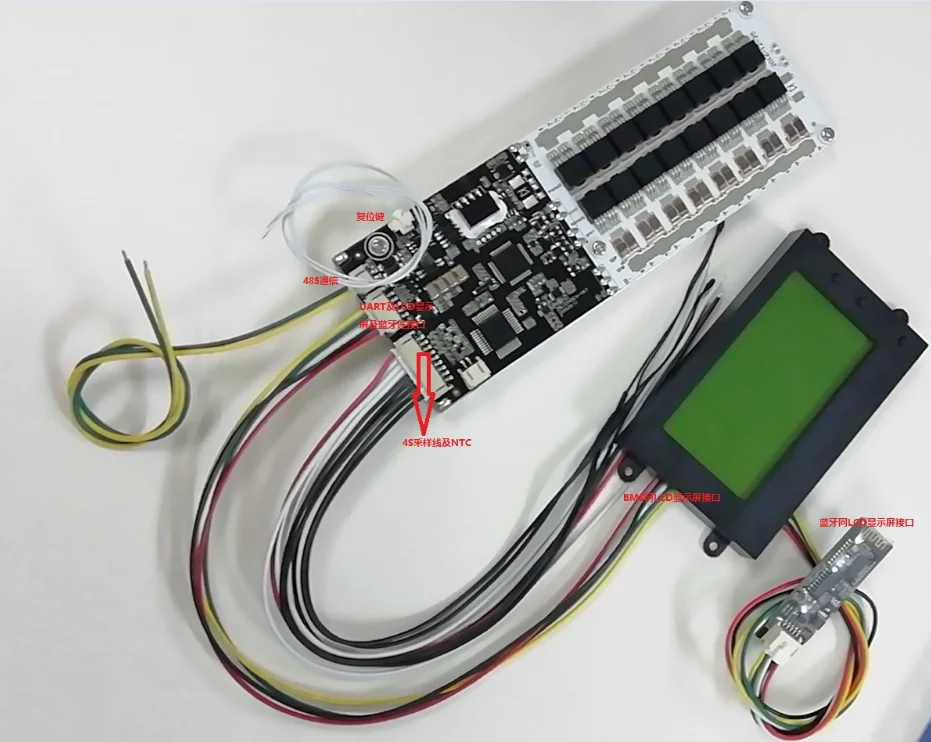

6,2 схема подключения терминала BMS



Примечание: батарея для отбора проб линии должен быть соединен с преобразуется доска провода Диаметр B7 + (+), B-провода должна быть 1,5 мм или выше



7. Программное обеспечение для мониторинга ПК

7,1 информационный дисплей (только для справки)



Информация о дисплее включает напряжение, ток, температуру и состояние заряда (SOC)



7,2. Отображение и модификация параметров (только для справки)





В более подробном информационном интерфейсе, он может читать и модифицировать параметры защиты батареи



Примечание: заказчик не рекомендует модифицировать сами параметры



9. В комплект входят:

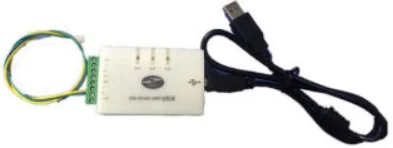

9,1 ПК разъем (Размер: 80*45*25 мм)

     Этот модуль является функцией TTL-USB, которая может использоваться для связи с ПК



9,2 модуль Bluetooth (Размер: 52*20*10 мм)

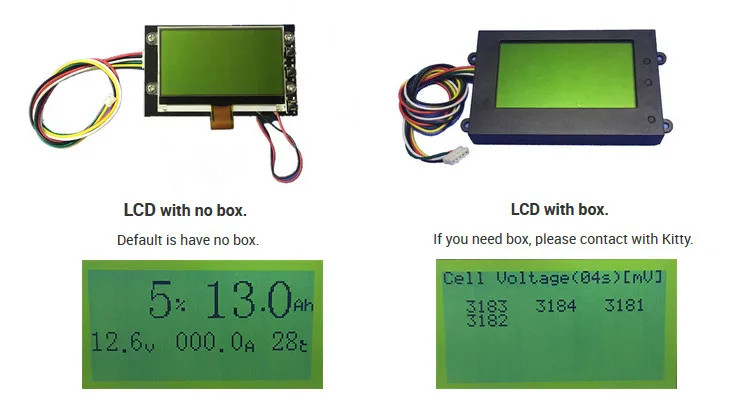

     9,3 ЖК-дисплей
