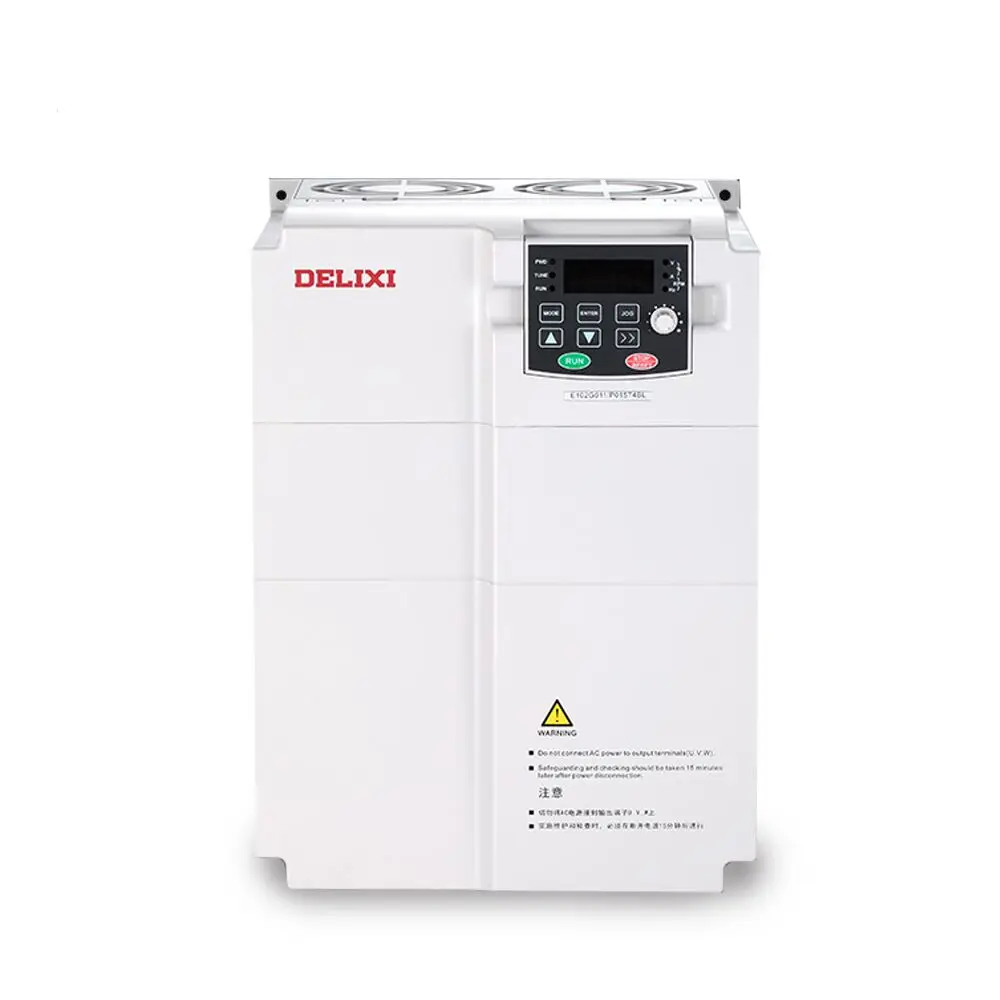

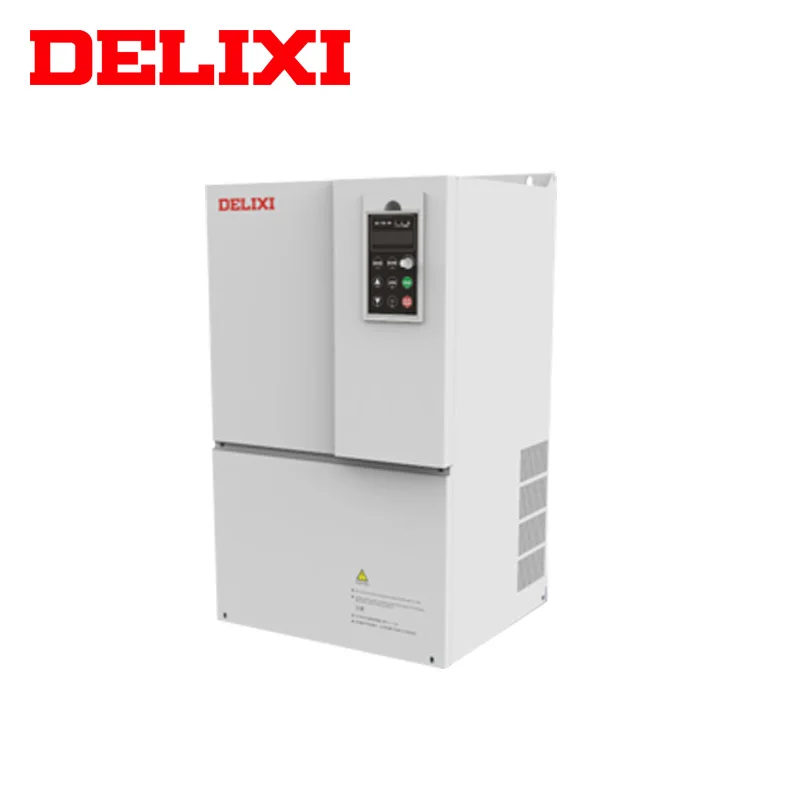

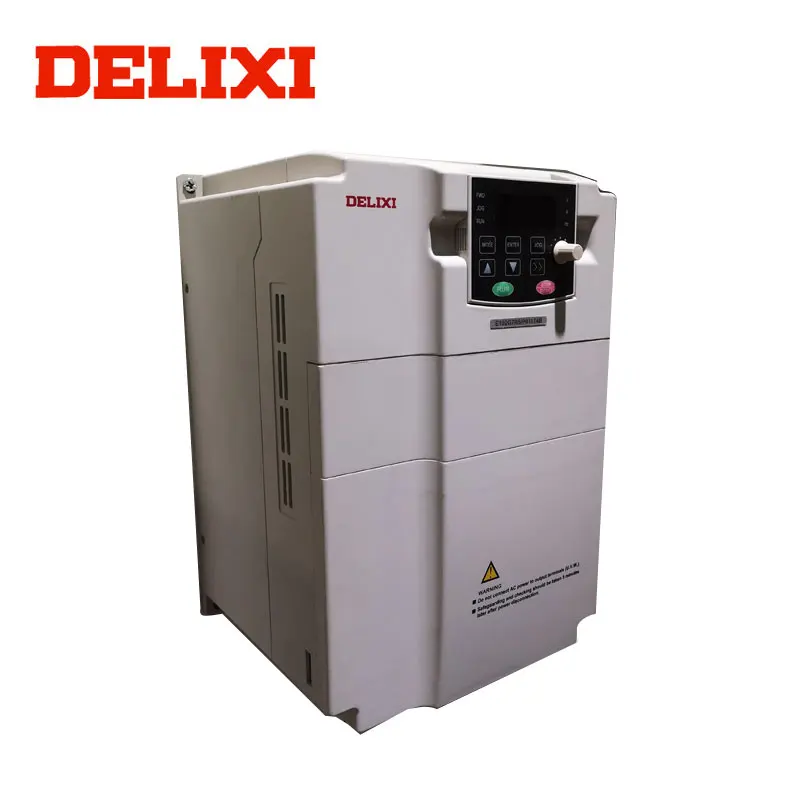

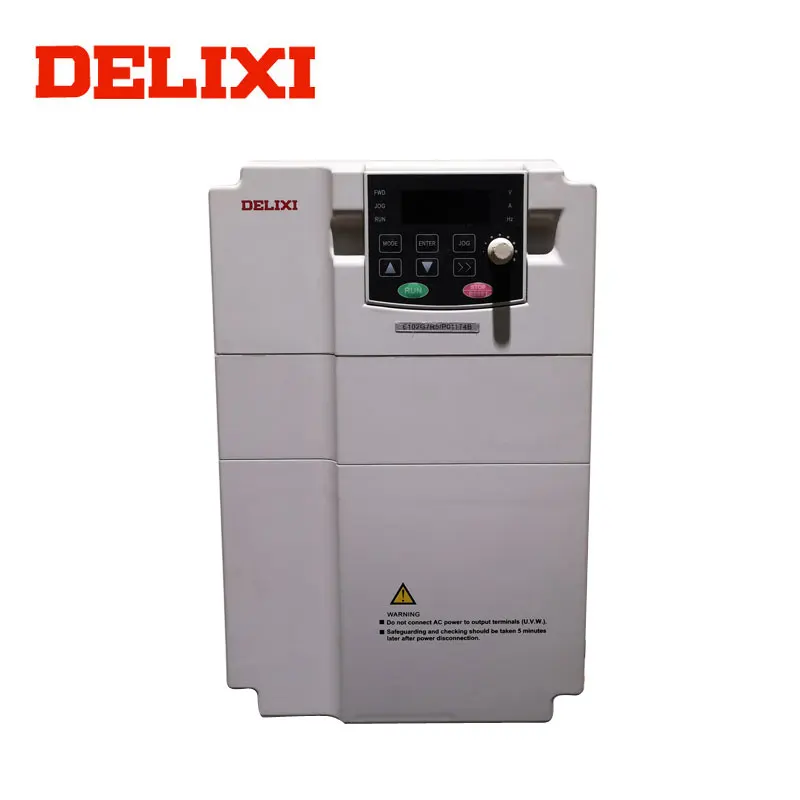

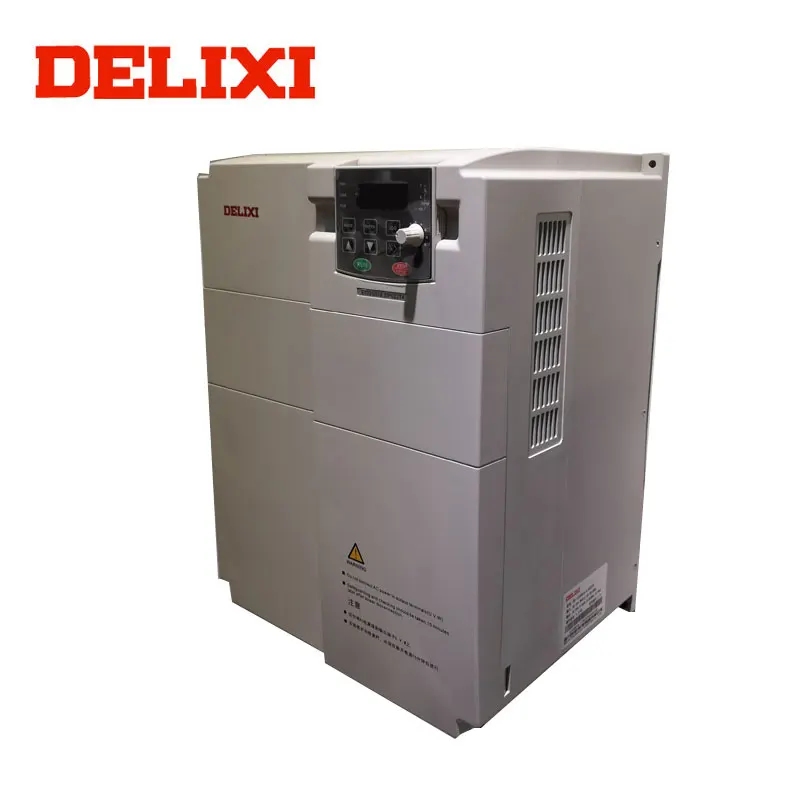

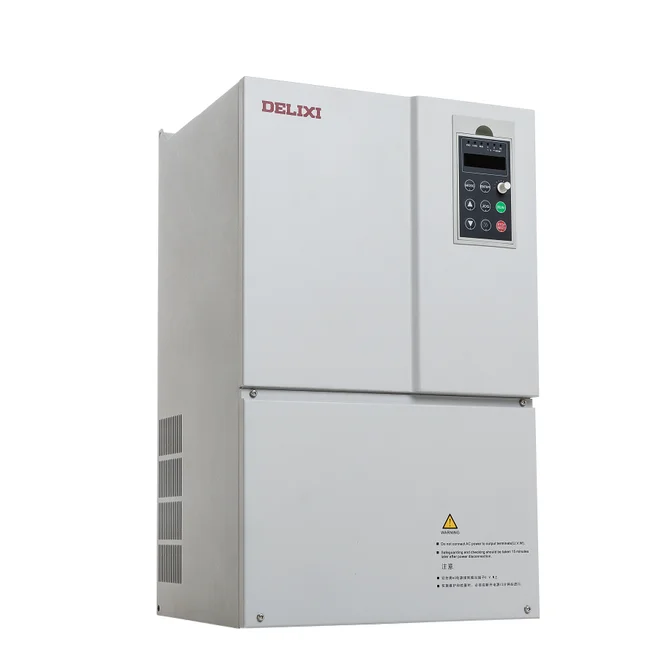

В CDI-E102-series инверторКлассический-типа low-инвертирующий усилитель мощностиС оптимальным управлением SVC и V/F, стабильная производительность иУпрощенный функции. Он оставляет за собой конфигурацию наиболее часто используемую пользователем, и болееЭкономически эффективный.
Различные серии, чтобы выбрать
Предмет
Спецификация
Управление
Режим управления
V/F
Векторное управление с открытым контуром (SVC)
Векторное управление замкнутым контуром (VC)(неправильная серия CDI-E100)
Частота Разрешение
Цифровой: 0.02%
Аналоговый: 0.1%
Кривая V/F
Линейный, квадратный корень, случайный V/F
Перегрузочная способность
Модель G: 60 с для 150% номинального тока; 3 с для 180% номинального тока;
Модель P: 60 с для 120% от номинального тока; 3 с для 150% от номинального тока;
Старт
Высокий крутящий момент
Модель G: 0,5 Гц/150% (SVC); 0 Гц/180% (VC)
Модель P: 0,5 Гц/100%
Диапазон регулирования скорости
1:100(SVC)
1:1000(VC)
Стабильная точность скорости
± 0.5%(SVC)
± 0.02%(VC)
Контроль крутящего момента точности
± 5%(VC)
Компенсация крутящего момента
Ручная компенсация крутящего момента (0.1% ~ 30.0%), автоматическая компенсация крутящего момента
Конфигурация
Блок управления P24V
E100
Макс. Выходной ток 300 мА с ограничением тока
E102
Макс. Выходной ток 300 мА без защиты от ограничения тока
E180
Макс. Выходной ток 300 мА с ограничением тока
Входной разъем
E100
6 цифровой оптический кабель входных сигналов (DI1 ~ DI6), в котором D16 можно получить доступ к высокой скорости импульса вход (встроенный и внешний источник питания доступны).
2-полосная аналоговых входных сигналов (VF1, VF2), который может использоваться в качестве напряжения (0 ~ 10В) или ток (0/4mA ~ 20mA) входного сигнала. Он может использоваться как цифровой входной терминал через ссылку.
E102
Распределительный щит на 5 цифровой входной разъем (DI1 ~ DI6), в котором D16 можно получить доступ к высокой скорости импульса вход (только в том случае, внутренний блок питания есть в наличии)
2-полосная аналоговых входных сигналов (VF1, VF2), который может использоваться в качестве напряжения (0 ~ 10В) или ток (0/4mA ~ 20mA) входного сигнала. Он может использоваться как цифровой входной терминал через ссылку.
E180
6 цифровой оптический кабель входных сигналов (DI1 ~ DI6), в котором DI6 можно получить доступ к высокой скорости импульса входного сигнала. Через внешнюю карту расширения ввода/вывода, ее можно расширить до 4-way(DI7 ~ DI10).
2-полосная аналоговых входных сигналов (VF1, VF2), который может использоваться в качестве напряжения (0 ~ 10В) или ток (0/4mA ~ 20mA) входного сигнала. Его можно использовать как цифровой входной терминал через Настройку
Примечание: Внутренний источник питания и внешний источник питания могут использоваться для DI1 ~ DI6, только внутренний источник питания может использоваться для DI7 ~ DI10.
Предмет
Спецификация
Конфигурация
Выходной терминал
E100
2-полосная аналоговых входных сигналов (FM1, FM2), который может быть использован не только как выходное напряжение (0 ~ 10V), но выходной ток (0mA ~ 20mA)
1-way Открытый коллекционный выход (YO), переменный ток 48В 50Ma ниже
2-полосная релейный выход (T1, T2), DC 30V/3A ниже и AC 250V/3A ниже
Примечание: YO и FMP являются общим YO/FMP терминалом, но только один может использоваться одновременно.
E102
1-way аналоговых входных сигналов FM1, который может быть использован не только как выходное напряжение (0 ~ 10V), но выходной ток (0mA ~ 20mA).
1-способ релейный выход T1, DC 30V/3A ниже и AC 250V/3A ниже
E180
2-полосная аналоговых входных сигналов (FM1, FM2), который может быть использован не только как выходное напряжение (0 ~ 10V), но выходной ток (0mA ~ 20mA)
1-way Открытый коллекционный выход (YO), переменный ток 48В 50Ma ниже. Дополнительные 2-way Открытый коллекционный выход (YO1, YO2) могут быть добавлены через внешний ввода/вывода карты расширения.
2-полосная релейный выход (T1, T2), DC 30V/3A ниже Вт переменного тока и 250V/3A ниже
Примечание: YO и FMP являются общим YO/FMP терминалом, но только один может использоваться одновременно.
Для бега
Режим работы
Клавиатура, терминал, связь RS485
Частота источник
14 видов основных частотных источников и 14 видов дополнительных источников. Используйте различные комбинированные режимы для переключения. Разнообразие для каждого режима ввода источника частоты: клавиатура потенциометра, внешний аналог, цифровая ссылка, импульсная ссылка, мультиплексная инструкция, простой ПЛК, связь, арифметические результаты и т. Д.
Высокий крутящий момент источник
14 видов источников крутящего момента, включая цифровую справочную, внешнюю аналоговую, импульсную справочную, мультиплексную, коммуникационную, арифметические результаты и т. Д.
Ускорения и замедления
Четыре группы прямых линий (выберите терминал для переключения времени ускорения и замедления), кривая S 1 и кривая S 2
Кнопка аварийной остановки
Прерывание выхода частотного инвертора.
Мультиплекс скорости
16 Скорость позволяет установить максимум и использовать различные комбинации мультиплексного терминала для переключения
Простая функция PLC
Непрерывно работать 16 однофазный скоростной и самостоятельно установить время ускорения и замедления и время работы
Бег управления
Самостоятельно Установите частоту бега и ускорение бега и время замедления, кроме того, установите устройство под рабочее состояние и подтвердите, является ли бег трусцой предпочтительным
Скорость вращения отслеживания
Инвертор частоты начинает работу, отслеживая скорость нагрузки
Фиксированная длина и фиксированное расстояние
Выполняйте функцию контроля фиксированной длины и фиксированного расстояния через импульсный вход
Предмет
Спецификация
Для бега
Режим управления
Функция подсчета через импульсный вход
Wobbulating функция
Применяется для текстильного намоточного оборудования
Встроенный PID
Система закрытого цикла управления процессом
Функция AVR
Когда напряжение балки колеблется, обеспечить постоянный выход
Баланс нагрузки нескольких двигателей с одинаковой нагрузкой
Газораспределения
Возможность автоматического отключения инвертора частоты при достижения заданного времени
Встроенное виртуальное реле задержки
Осуществите простое логическое программирование на многофункциональную функцию выходного терминала и цифровой входной сигнал терминала, результаты логики могут быть не только эквивалентны функции цифрового входного терминала, но можно выводить через Многофункциональный выходной терминал
Встроенный таймер
Постройте в 2 таймеров и Приобретите входной сигнал синхронизации для реализации выходного сигнала синхронизации. Использовать отдельно или в комбинации
Операционного модуля
Встроенный Рабочий модуль
Один встроенный 4-полосная операционного модуля для того чтобы осуществить простой сложения, вычитания, умножения и деления, размер суждения и Интегральная операции
Связь
E100
Панель управления непосредственно оснащена интерфейсом связи RS485 и поддерживает стандартный протокол MODBUS
E102
Панель управления не оснащена встроенным интерфейсом связи RS485, поэтому требуется внешняя Плата расширения связи. Он поддерживает стандартный протокол MODBUS (Внешнее подключение E102-485 карты расширения)
E180
Панель управления не оснащена встроенным интерфейсом связи RS485, поэтому требуется внешняя Плата расширения связи. Он поддерживает стандартный протокол MODBUS (Внешнее подключение E180-485 карты расширения)
Кодировщик
E100
Возможность подключения кодировщика через терминал DI5 и DI6 на панели управления, такой метод подключения кодировщика может осуществить простое управление замкнутым контуром через PID контроль и использовать в случаях без высоких требований для контроля точности.
E102
Только подключить, но не более чем на 1-way импульсный сигнал энкодера (DI6)
E180
Панель управления не оснащена интерфейсом кодировщика, поэтому требуется внешняя Плата расширения кодировщика. Он поддерживает инкрементный энкодер ABZ, инкрементный энкодер UVW и поворотный трансформатор. Этот метод подключения энкодера может осуществлять высокопроизводительное векторное управление замкнутым контуром и использоваться для случаев с высокими требованиями к точности управления.
Тип мотора
E100
Быть оснащен только асинхронным двигателем
E102
Быть оснащен только асинхронным двигателем
E180
Не только быть оснащенным асинхронным двигателем, но и синхронным двигателем
1. Упрощенные функции и более экономичные
Оптимизированная конфигурация в соответствии с функциями, наиболее часто используемыми пользователем, поэтомуЧто касается уменьшения отходов, повышения эффективности затрат и конкурентоспособности.
2. Компактная конструкция
Оптимальная структура и элегантный внешний вид; Может быть установлен через как слайды, так и отверстия; Прост в использовании.
3. Выбор гибкого типа
Типы 15 кВт или ниже имеют стандартные внутренние тормозные блоки, а типы 18,5-22 кВт могут иметь дополнительные внутренние тормозные блоки.11 кВт, 15 кВт типы имеют стандартные индукторы постоянного тока, и 18,5-22 кВт типы могут иметь дополнительные индукторы постоянного тока
В основном применяется кС низким энергопотреблением non-ВК ситуацияхС требованием к входу/выходу.
Штамповочная машина, резная машина, текстильная машина, машина для производства стекла и крашения.
