Автоматическая четырехслойная машина для намотки медной ленты низкого напряжения сухого типа машина для намотки фольги трансформатора
Введение
Автоматическая четырехслойная машина для намотки медной ленты низкого напряжения сухого типа машина для намотки фольги трансформатора BRJ1200-4 используется для ветровых катушек из меди или алюминияФольга. Эта машина для намотки фольги может обрабатыватьОдин илиДваСлоевПроводник из фольги иОдин илиДваСлоевИзоляционный материал(Такие какБумага или аналогичная).Шины сварены в процессе сварки TIG. Автоматическое выравнивание кромок фольги гарантирует, что края катушки являются прямыми и гладкими При намотке. Машина оснащена медленным запуском, плавным бегом, плотной обмоткой, высокой автоматизацией, сильной тяговой силой и т. Д.
Основные компоненты
1. Основной рамы
2. Намотчик
3. Фольга деКатушкаEr
4. Изоляция деИСП;
5. Концевой наполнитель
6. Система очистки
7. Система резки
8.Фольга dEburring системы
9. Система выравнивания кромок
10. Автоматический сварочный агрегат
11. Электронная система управления
12. Пневматическая система
Технические параметры
Типичные sСтандартные СпецификацияSИз BRJ1200-2 показаны нижеМожет бытьС легкостьюИзменение по запросу.
Осевая длина (ширина фольги):
1200 мм
FInished форма катушки:
Овальный, Круглый иREctangular
Материал проводника OD.:
1000 мм
Материал проводника ID.:
500 мм
Фольга разматыватель номер детали:
4
ФольгаРазматыватель Длина:
1450 мм
Фольга разматыватель вала:
ААстраиваемый диам.RАнж 300-400 мм
Намотка мощности:
22KW
Обмоточный шпиндель:
80 × 80 × 1550 мм
Макс. Скорость намотки:
18 об/мин
Режим сварки:
TIG
ЯNsulation ширина материала:
1250 мм
Изоляции разматыватель вала:
Расширяемый (пневматический открытый/закрытый)
Концевая прокладка подачи:
8
Пользовательский интерфейс:
10 дюймов (254 мм) сенсорный экран промышленный ПК/контроллер доступа
Подсчета оборотов диапазон:
0-9999,9

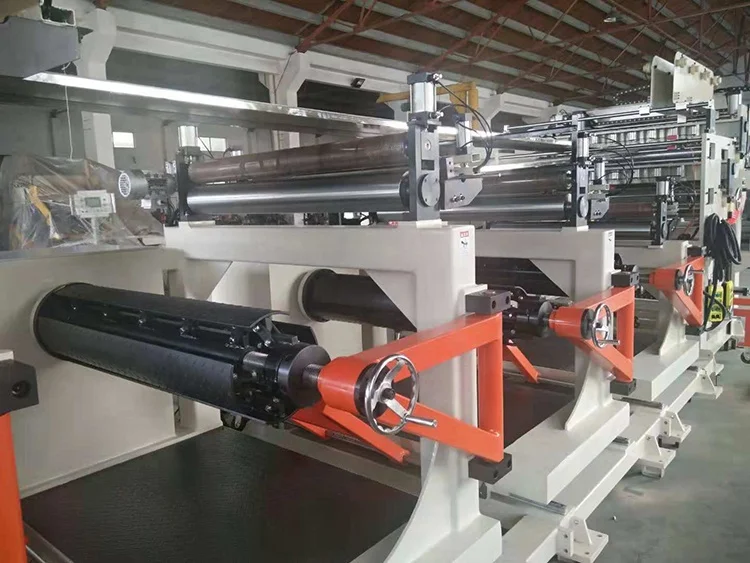

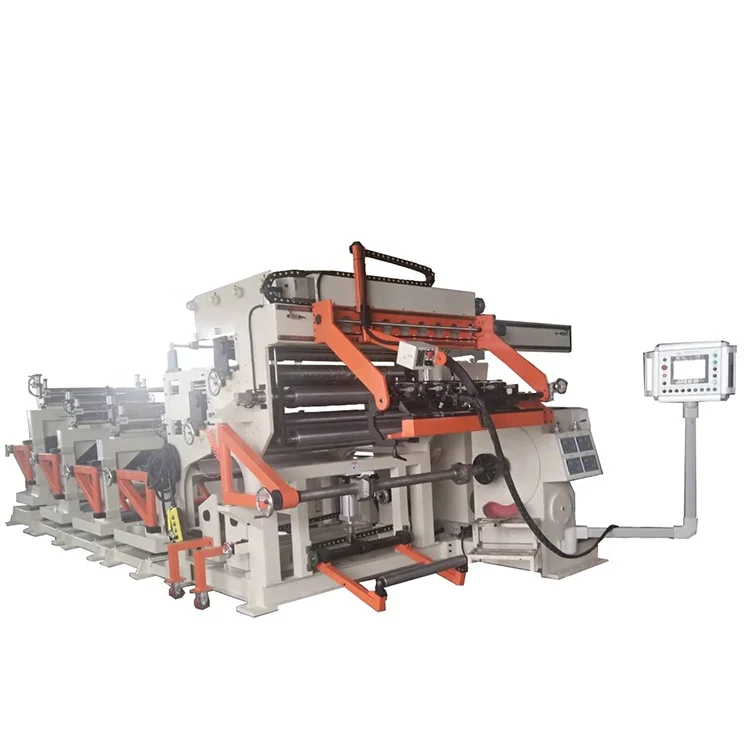

Рис. 1: автоматическая машина для намотки фольги BRJ1200-4

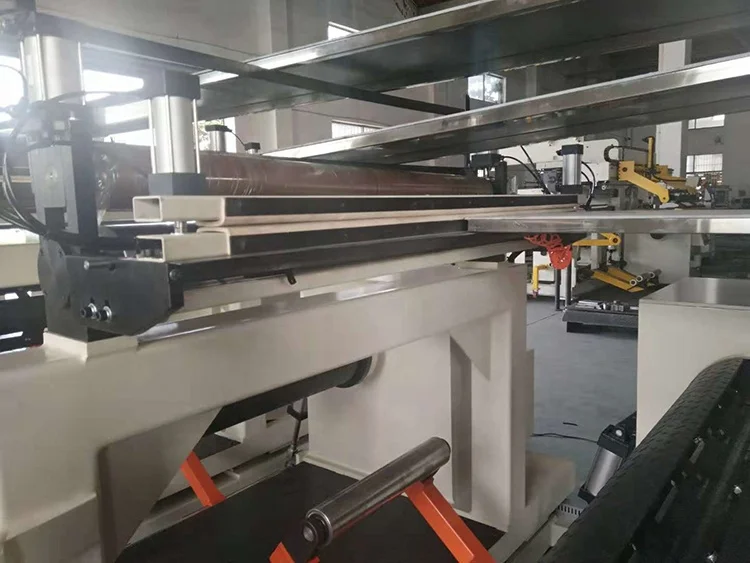

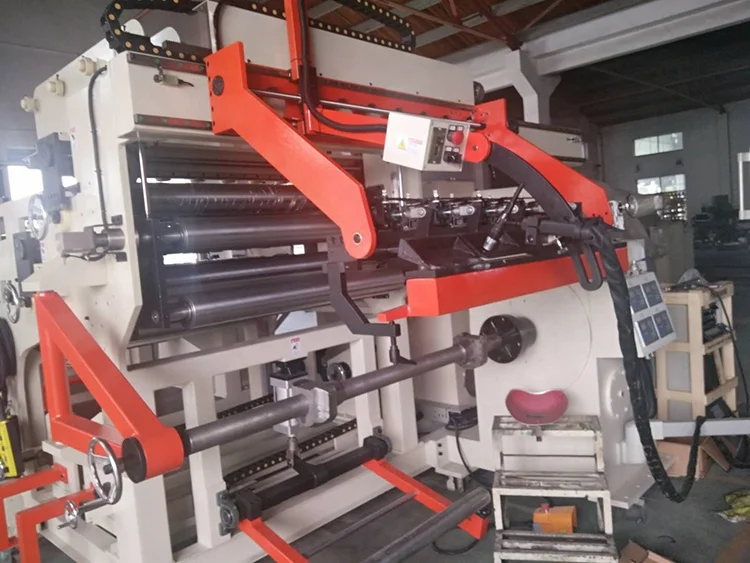

Рис. 2: автоматическая машина для намотки фольги BRJ1200-4
