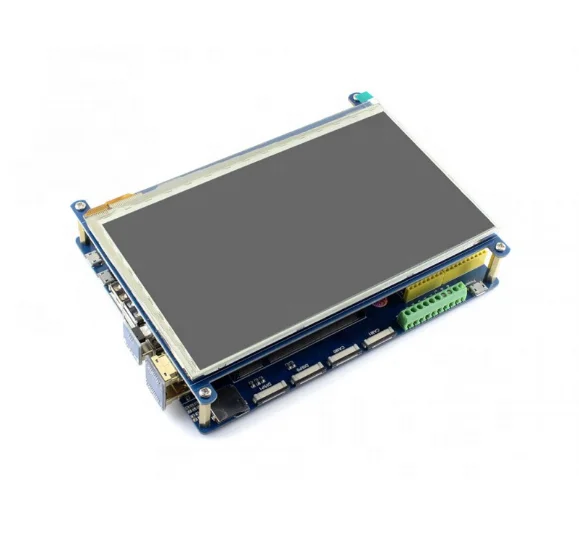

Raspberry Pi Compute Module 3 Development Kit Тип B

Описание продукта:

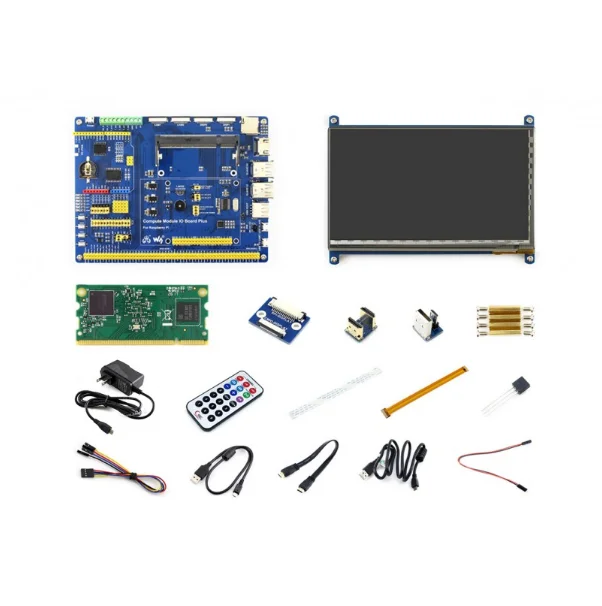

Raspberry Pi вычислительный модуль 3 комплекта разработки Тип B, CM3 плата ввода-вывода, HDMI, ЖК-дисплей, DS18B20 ИК пульт дистанционного управления, Micro SD карты

Обзор

Так как Raspberry Pi Foundation выпустил вычислительный модуль 3, вы, возможно, некоторое время наблюдали за ним, не знаете, как начать работу. Сейчас самое время двигаться. Мы подготовили этот набор для разработки для вас, чтобы быстро оценить вычислительный модуль 3, уменьшая Ваш цикл разработки.

Основные части в этом компьютерном модуле 3 development kit включают:

• Вычислительный модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 Гб eMMC Flash
• Компьютерный модуль IO Плата плюс:Расширьте типы интерфейсов от CM3, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить
• 7 дюймовый ЖК-дисплей (C):Ультра высокой четкости сенсорный ЖК-экран, обеспечивает легкий способ достижения человеческого-машинного взаимодействия

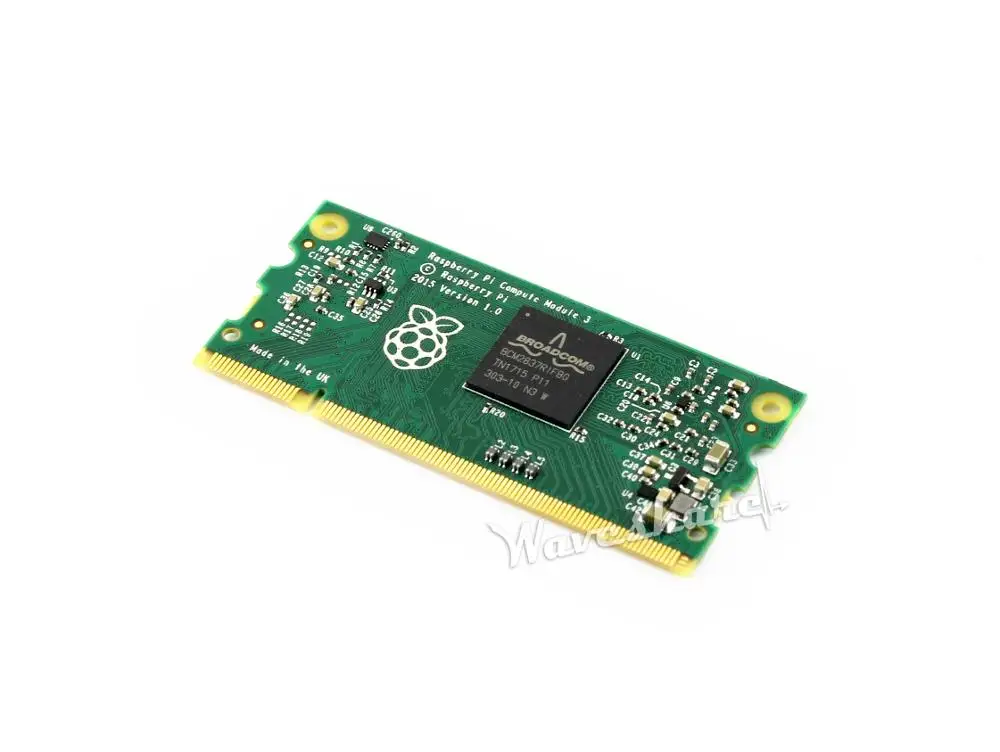

CM3/CM3L Особенности

• BCM2837
  • Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор
• 1 Гб оперативной памяти
• 4 Гб флэш-памяти eMMC(Для CM3 только, не для CM3L)
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1 x SD pin На CM3 был использован для 4 ГБ eMMC Flash)
  • 1 х HDMI 1.3a
  • 1 x USB2 хост/OTG USB флэш накопитель
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND (SMI)
  • 1 x 4-канальная CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)
  • 1 x 4-канальная DSI интерфейс дисплея (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane DSI интерфейс дисплея (но не более чем на 1 Гбит/с на полосе)
• По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия IOT от Microsoft)

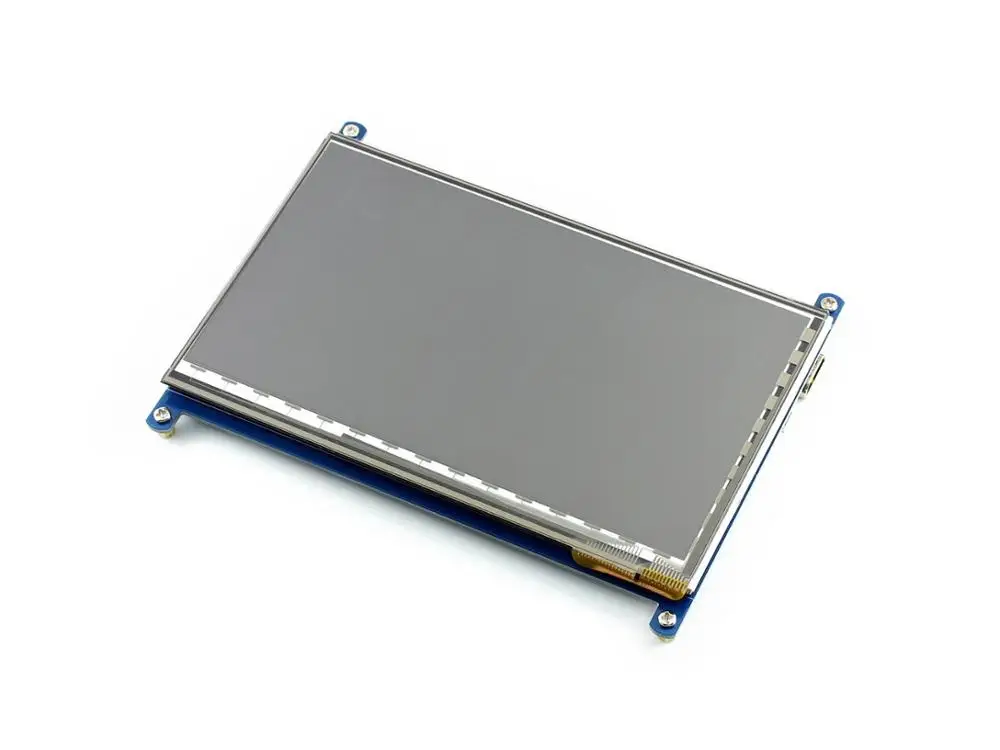

7 дюймовый ЖК-дисплей (C) Особенности

• 7 дюймов IPS экран, 1024 × 600 с высоким разрешением
• Емкостным сенсорным управлением
• Поддерживает популярные мини-ПК, такие как Raspberry Pi, BB Black и т. д.
  • При работе с Raspberry Pi, поддерживает малину, Ubuntu, WIN10 IoT, с переключением между дальним и касание и драйвер бесплатно
  • При работе с другими мини-ПК требуется драйвер, который должен быть разработан пользователями
• Не только для мини-ПК, он может работать как компьютерный монитор, как и любой другой общий HDMI экран
  • В тех случаях, когда работает в качестве монитора компьютера, поддерживает Windows 10/8. 1/8/7, одно касание и драйвер бесплатно
• Подсветка может быть выключена для снижения энергопотребления

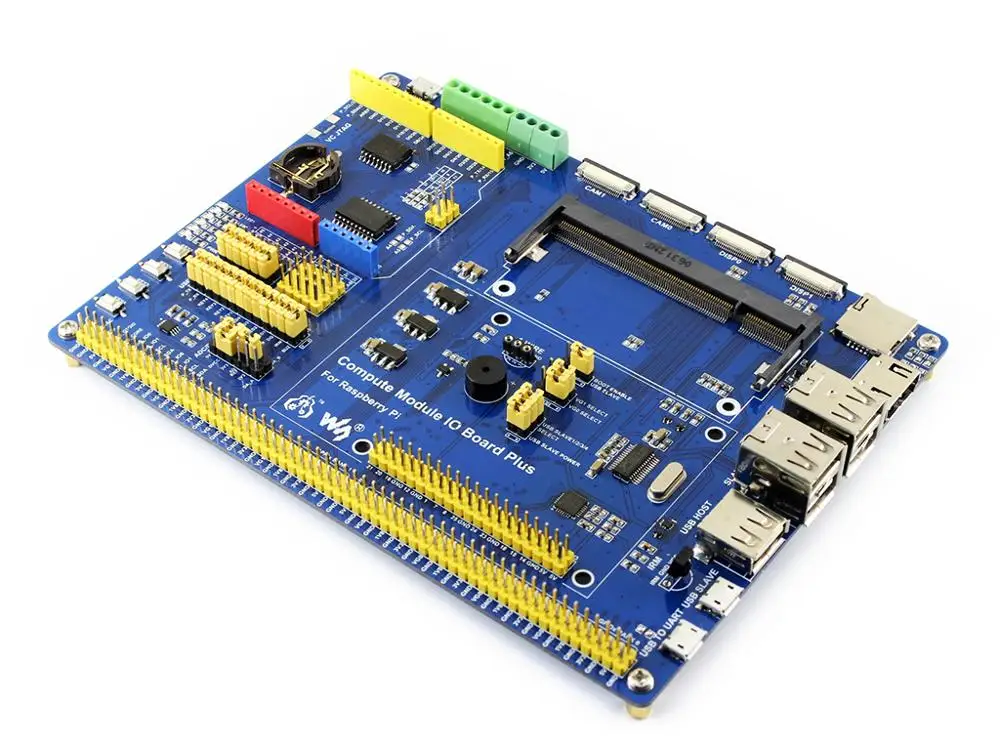

Вычислительный модуль IO Плата плюс характеристики

• Совместимость с вычислительная палка (Compute модуль Плата ввода-вывода V3 от Raspberry Pi основа
• Raspberry Pi GPIO header, для подключения различных шапок Raspberry Pi
• Подключение Arduino, также поддерживает щиты Arduino
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиши, 4x светодиоды, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-концентратор позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-bit ADC, 38 KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, одна из наиболее распространенных и полезных функций

Что на вычислительном модуле IO Board Plus

1. Вычислительный Модуль интерфейса:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
2. Компьютерный модуль GPIO заголовок:Прорыв всех контактов вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения шапок Raspberry Pi
4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
5. DSI интерфейс:Порты дисплея, для подключения ЖК-дисплея Raspberry Pi
6. HDMI порт
7. USB порты:Для подключения USB устройств
8. USB рабочий интерфейс:Позволяет сжечь изображение системы для вычисления модуля 3
9. Интерфейс USB для UART:Для последовательного отладки
10. Arduino коллектора:Для подключения Arduino щиты
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Разъем питания:5 V 2.5A
15. FE1.1S:Usb-концентратор чип
16. 12 МГц с украшением в виде кристаллов
17. CP2102:USB UART конвертер
18. Слот для карты Micro SD:Вставьте карту Micro SD с предварительно сожженной системой, для запуска вычислительного модуля 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный РТК чип, I2C интерфейс
22. РТК держатель батареи:Поддерживает CR1220 батареи
23. Регулятор напряжения:3,3/2,5/1,8 в
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Закон индикатор:Отображение статуса карты Micro SD
28. Пользователь светодиодов
29. Ключи пользователя
30. Выбор загрузки
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. VGx выбор мощности:Настройка уровня ввода/вывода
32. Usb-концентратор включает перемычку:Концентратор включает и питание от USB
33. Конфигурация ADC/DAC:Настройка источника питания и эталонного напряжения АЦП/ЦАП
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Arduino AD выбор
    • Подключение 1 и 2: Arduino A0-A5 как цифровой контрольный штифт
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Вес упаковки:0,664 кг
