★FRP операционной палочки: Изготовлен из высокого качества эпоксидная трубка и алюминиевой рабочей головки с гладкой прочной и эффективной изоляцией. Для высоковольтной накладной линии используйте тип стыковки для увеличения длины рабочих палочек.

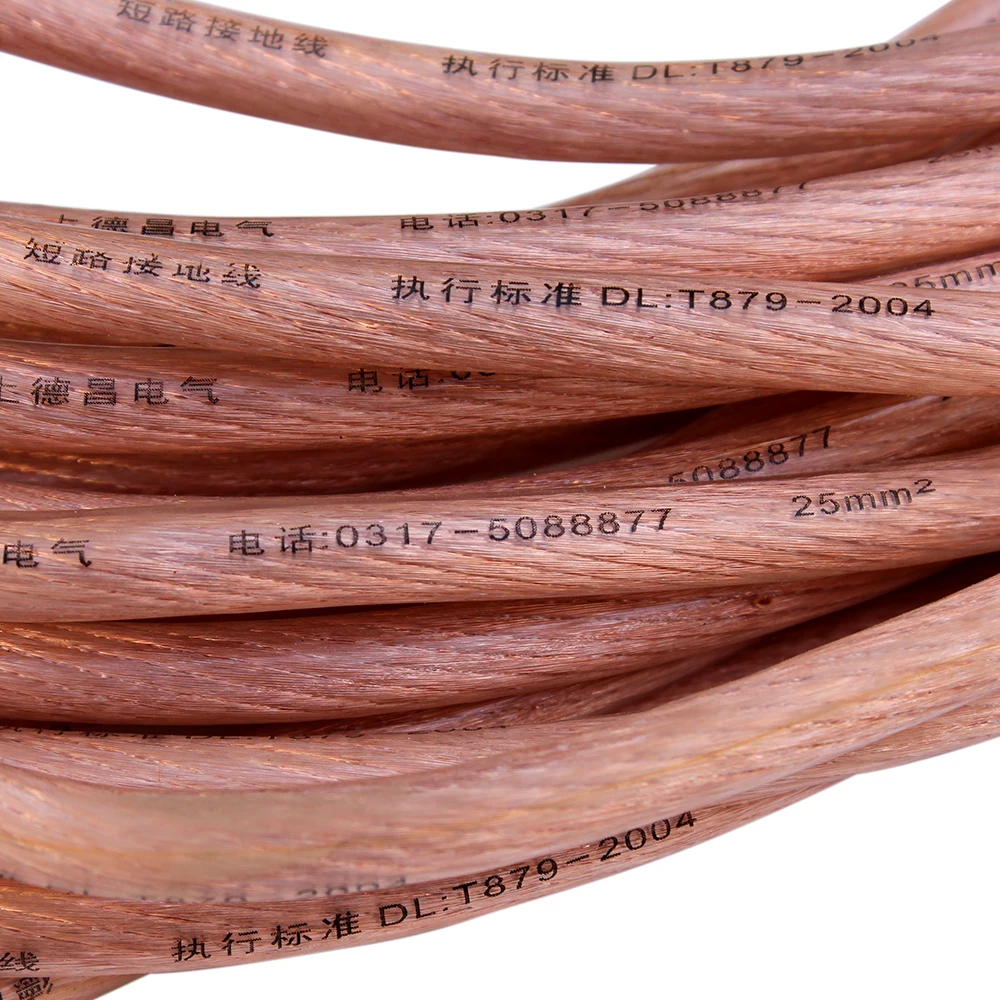

★Медная проволока:Использование многожильной медной проволоки без окисления и ПВХ кожи --------- 25 ² медная проволока ≤ 0,79 Ω
--------- 35² медная проволока ≤0. 4Ω соответствует международным стандартам. (терминал также был изготовлен из фиолетового Купера)
★В Клемма заземления:Изготовлен из кованого алюминия. Имеет хорошую проводимость и прочность.
★Заземляющий стержень:Изготовлен из легированной стали, Луженый на поверхности для продления срока службы.
☞ Конфигурация оборудования для заземления распределительного помещения:
| | | | Длина фазовой линии/25 мм² | | Заземляющий зажим/стержень |
| | | | | | |
| 2 | | 10 кВ | 0,5 м x 3 | 3 м | Зажим |
| 3 | 3 палочки/1 м | 10 кВ | 1 м x 3 | 3 м | Зажим |
| 4 | 3 палочки/0,5 м | 10 кВ | 0,5 м x3 | 5 м | Зажим |
| 5 | 3 палочки/1 м | 10 кВ | 1 м x 3 | 5 м | Зажим |
| 6 | 3 палочки/0,5 м | 10 кВ | 0,5 mx3 | 7 м | Зажим |
| 7 | 3 палочки/1 м | 10 кВ | 1 м x3 | 7 м | Зажим |
Примечание:Выше обычный стандарт конфигурации, клиенты заказ корректировки в соответствии с собственными местными условиями. Мы предоставляем индивидуальный сервис нашим клиентам.
☞Накладные линии заземления оборудования конфигурации:
| Пакеты | FRP палочки/длина/секции | Уровень напряжения | Длина фазовой линии 25 мм² | Хвостовой части | Заземляющий зажим/стержень |
| -1 шт. | 4 палочки/0,5 м/1 секция | 0.4KV | 1 м x4 | 10 м | Стержень |
| 2 | 3 палочки/1 м/1 секция | 6 кВ | 1 м x3 | Размеры от 12 мес. | Стержень |
| 3 | 3 палочки/1 м/1 секция | 13 кв | 1mx3 | 15 м | Стержень |
| 4 | 3 палочки/1,5 м/2 секции | 20 кВ | 1.5mx3 | 15 м | Стержень |
| 5 | 3 палочки/1,5 м/2 секции | 35 кВ | 2 м x3 | 18 м | Стержень |
| 6 | 3 палочки/1,5 м/2 секции | 44 кв | 2.5mx3 | 18 м | Стержень |
| 7 | 3 палочки/2 м/2 секции | 63 кв | 3mx3 | 20 м | Стержень |
| 8 | 3 палочки/2 м/2 секции | 66 кВ | 3mx3 | 20 м | Стержень |
| 9 | 3 палочки/2 м/2 секции | 110 кВ | 3.5mX3 | 22 m | Стержень |
| 10 | 3 палочки/3 м/3 секции | 220 кВ | И формирующая листы для кровли 4 м x3 (35mm²) | Натяжной канат длиной 25 м | Стержень |
| 11 | 3 палочки/6 м/4 секции | 500 кВ | 5 m x3 (35mm²) | Натяжной канат длиной 25 м | Стержень |
| 12 | 3 палочки/8 м/4 секции | 750 кВ | 6mX 3 (5omm²) | 40 м | Стержень |
Обратите внимание:Выше обычный стандарт конфигурации, клиенты заказ корректировки в соответствии с собственными местными условиями. Мы предоставляем индивидуальный сервис нашим клиентам.
Детальные изображения
![]()
![]()
![]()
A/B ----------------Медная рабочая головка для накладной линии.
C/G------------------------Алиминовая Операционная головка для распределительного помещения.
D/E-----------------------------Aliminum Операционная головка для накладной линии.
F----------------------------------Регулируемая алюминиевая Операционная головка для распределительного помещения.★Выберите различные рабочие стержни для различных приложений![]()
1 секция 0,5 м/1 м 2 секции 1,5 м/2 м 3 секции 3 м/6 м 4 секции 8 м★F
Или удобство и эксплуатация пользователей, мы делаем операционные палочки в секцию 0,5 метров, одну секцию, один метр, две секции, 1,5 метров, две Секции, два метра, три секции, три метра, три секции, шесть метров, четыре секции и восемь метров и т. д., а также могут быть настроены в соответствии с требованиями заказчика![]()

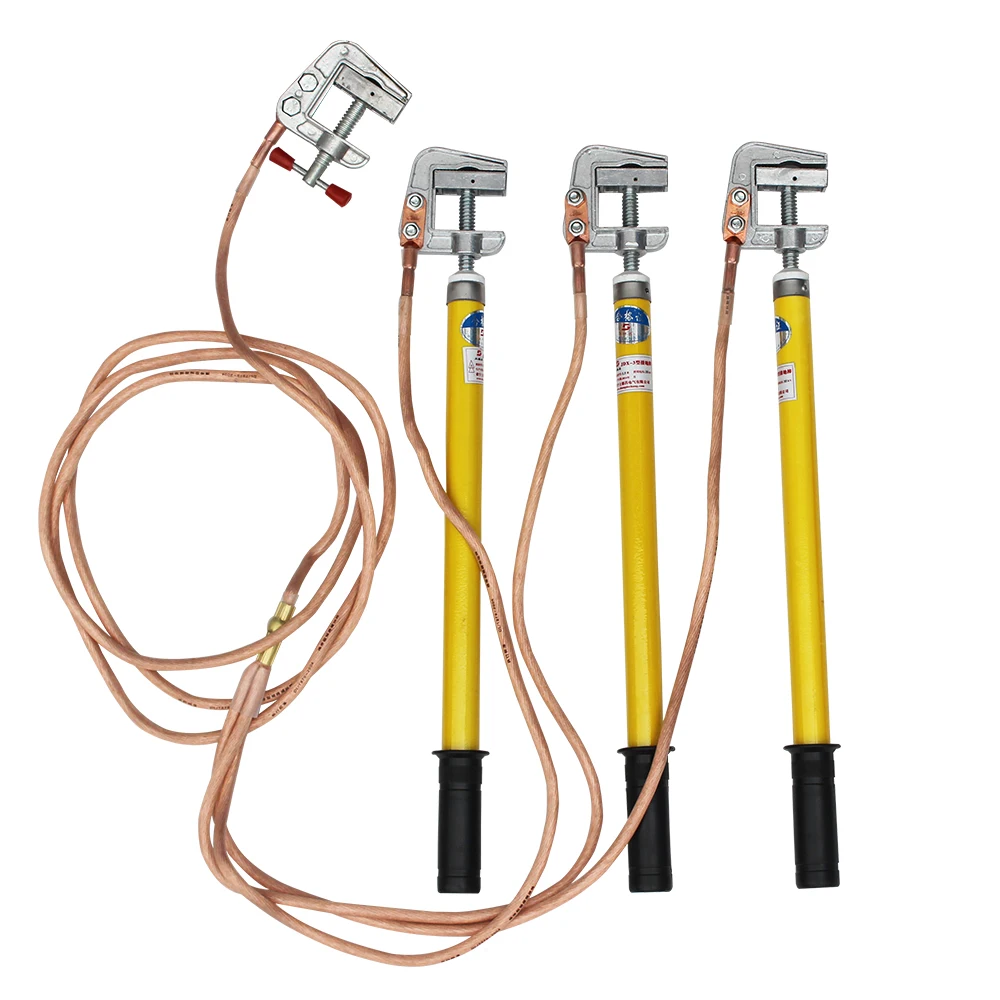

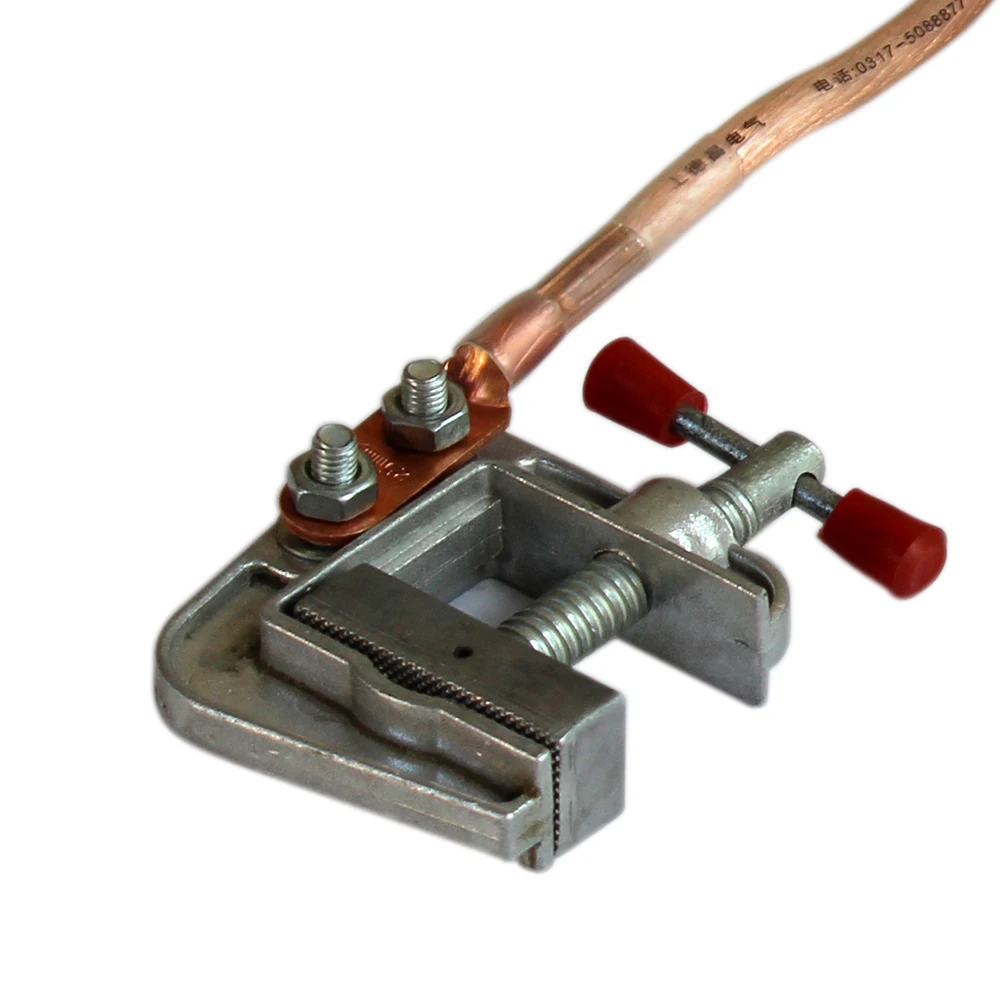

Заземляющий зажим для распределительной комнаты
![]()

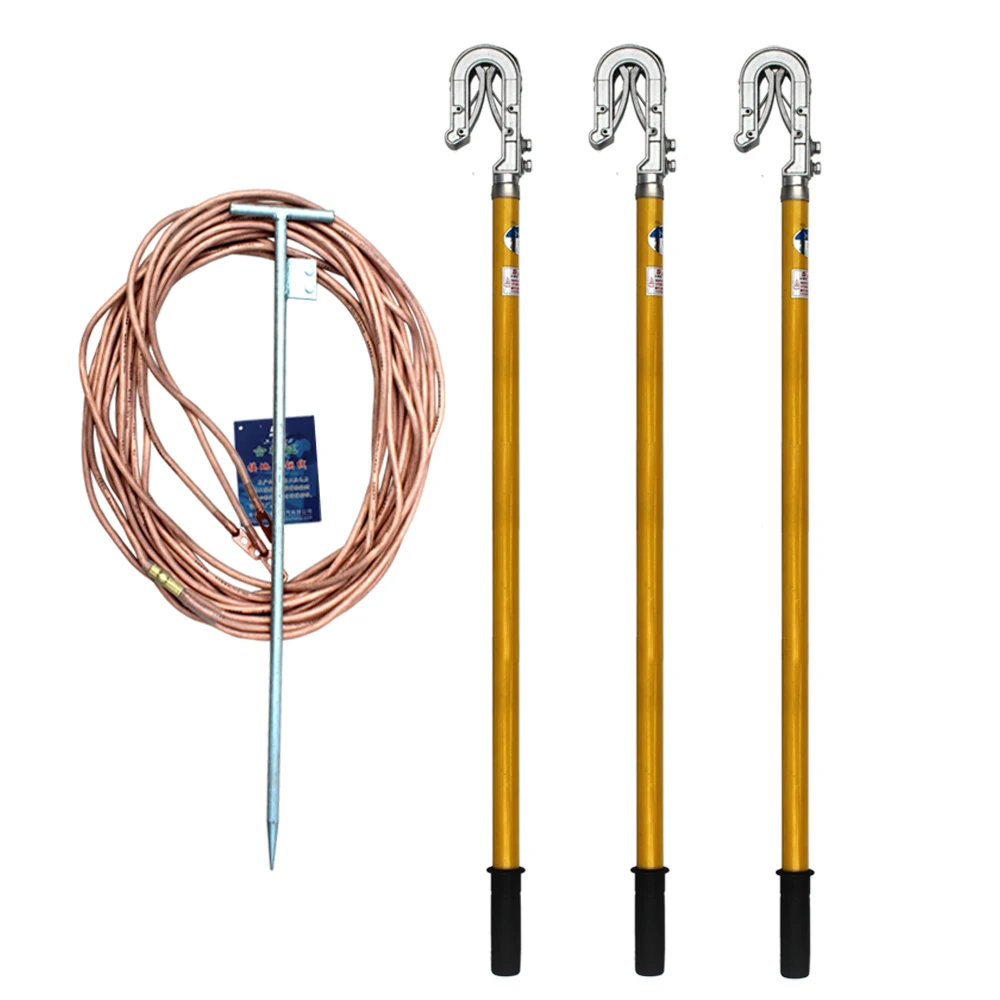

Заземляющий штифт для накладной линии
