Высокоточный кулачковый индексирующий станок серии 45DF роторный стол для автоматической заправки и упаковочной

Описание и отзывы

Трекер стоимости

Характеристики

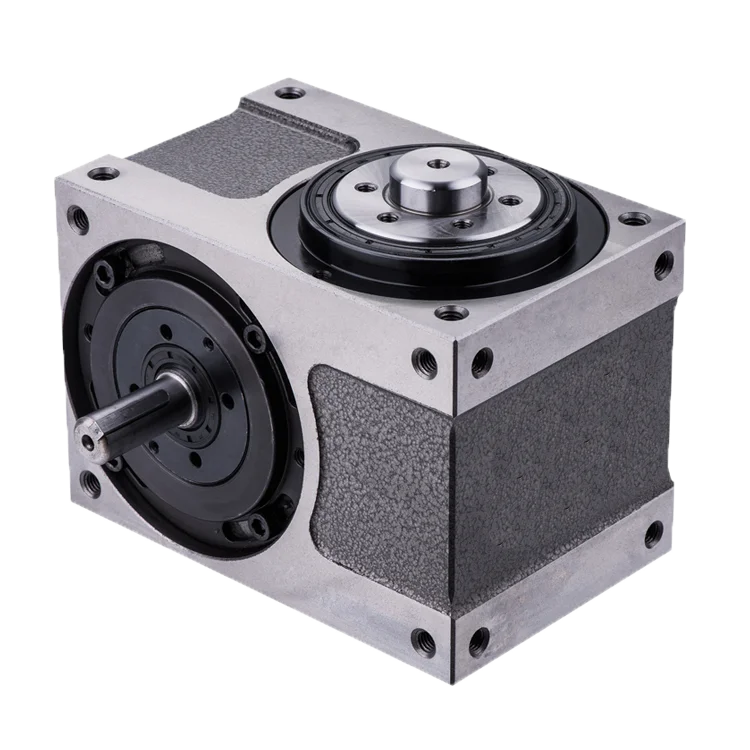

45DF Серии Cam indexers

Описание продукта:

<

Бренд: Chengchang	Сертификация продукции:ISO9001	Настройки обработки::Да
Диаметр диска:100-350 мм	Нагрузка:0-10 кг	В основном применяется к:Автоматическая сборка и тестирование
Расположение и сегментация одинаковых частей:2,3,4,5,6,8,10,12,16,20,24,30,32,36,40,48
Вождения угол:90 °,120 °,150 ° '180 °,210 °,240 °,270 °,300 °
Кривая кулачка: кривая деформации, кривая синуса деформации и кривая скорости деформации.
Направление вращения кулачка: влево и вправо.



Стандартная погрешность:±30 секунд, адаптируемые под требования заказчика±15 секунд высокой точности.

Вес: 7 кг ограничитель крутящего момента (TL): 200 Смазка: 60 #

Соответствующий Двигатель: 60 Вт Скорость двигателя 1400 или 1450.

Преимущество:

Один. Долговечность

1. Технология обработки кулачками-это карбюрирование и шлифовка, закаленный слой составляет около 5 мм.

2. Поверхностная аэрозольная краска имеет тип диафрагмы сухого антикоррозийного масла.

3. Внутренний подшипник импортируется из Японии, NSK/NTN.

Два. Ценовых концессий. В том же качестве, наша цена является наиболее выгодной.

Три. Большое количество запасов.

Таблица параметров:

ВсеПозвольтеВозможность радиальная нагрузка выходного вала (C1):130kgf	Макс. повторяющийся крутящий момент на входном валу(C5):4 кгс-М
ВсеПозвольтеВ состоянииОсевая нагрузка выходного вала (C2):140 кгс	Cd² на входной вал(Note1):3,2*10-4Кгс-m²
ВсеПозвольтеВ состоянииКрутящий момент выходного вала (Ts): контрольная Таблица крутящего момента	Точность индексации:± 30 сек.
ВсеПозвольтеВ состоянииРадиальные нагрузки подающий ствол (C3):85 кгс	Вес:7 кг
МА Макс. Повторяющиеся изгиб Сила входного вала (C4): 110 кгс

Note1:CD² на входном валу значение dwell ragne. Note2:Стоимости c1 Для c5, полученными для фактор безопасности = 2.

Нашу размерную сетку:











Достаточных складских помещений



Крупномасштабная стандартная промышленная мастерская



Современное производственное оборудование



Точность тестирования оборудования

Применение cam indexer
