0 5 S точность многофункциональный монитор измеритель мощности с Modbus-RTU RS485

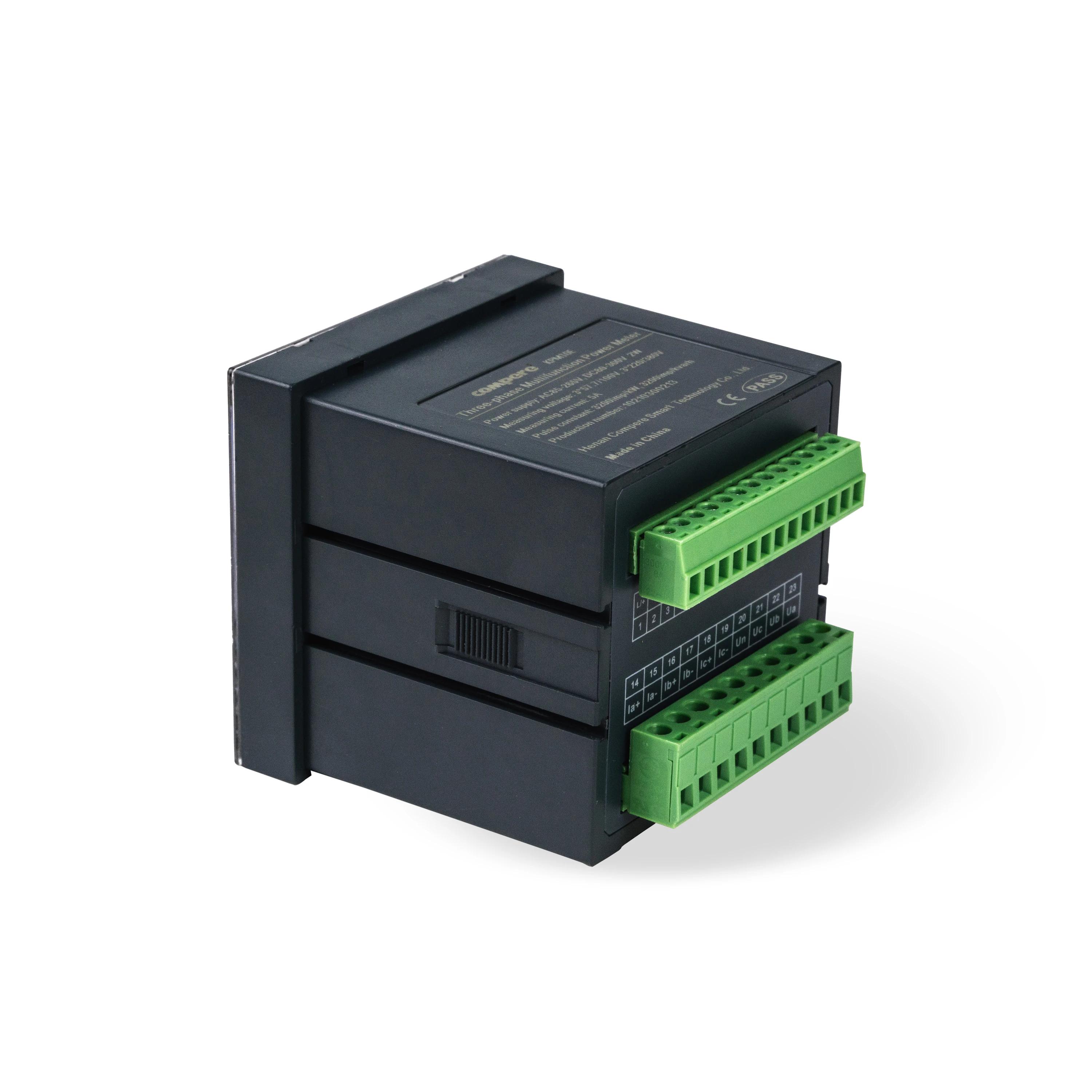

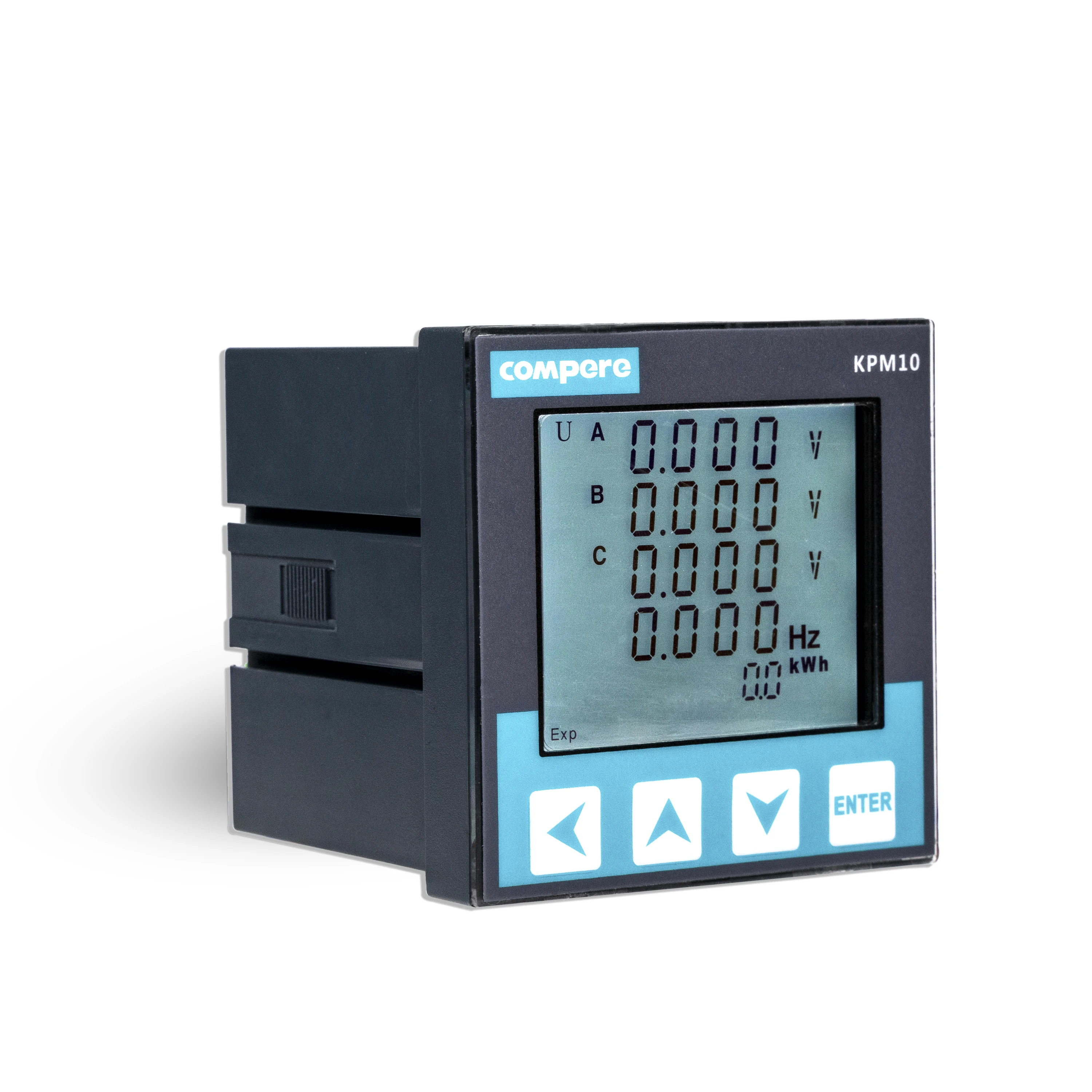

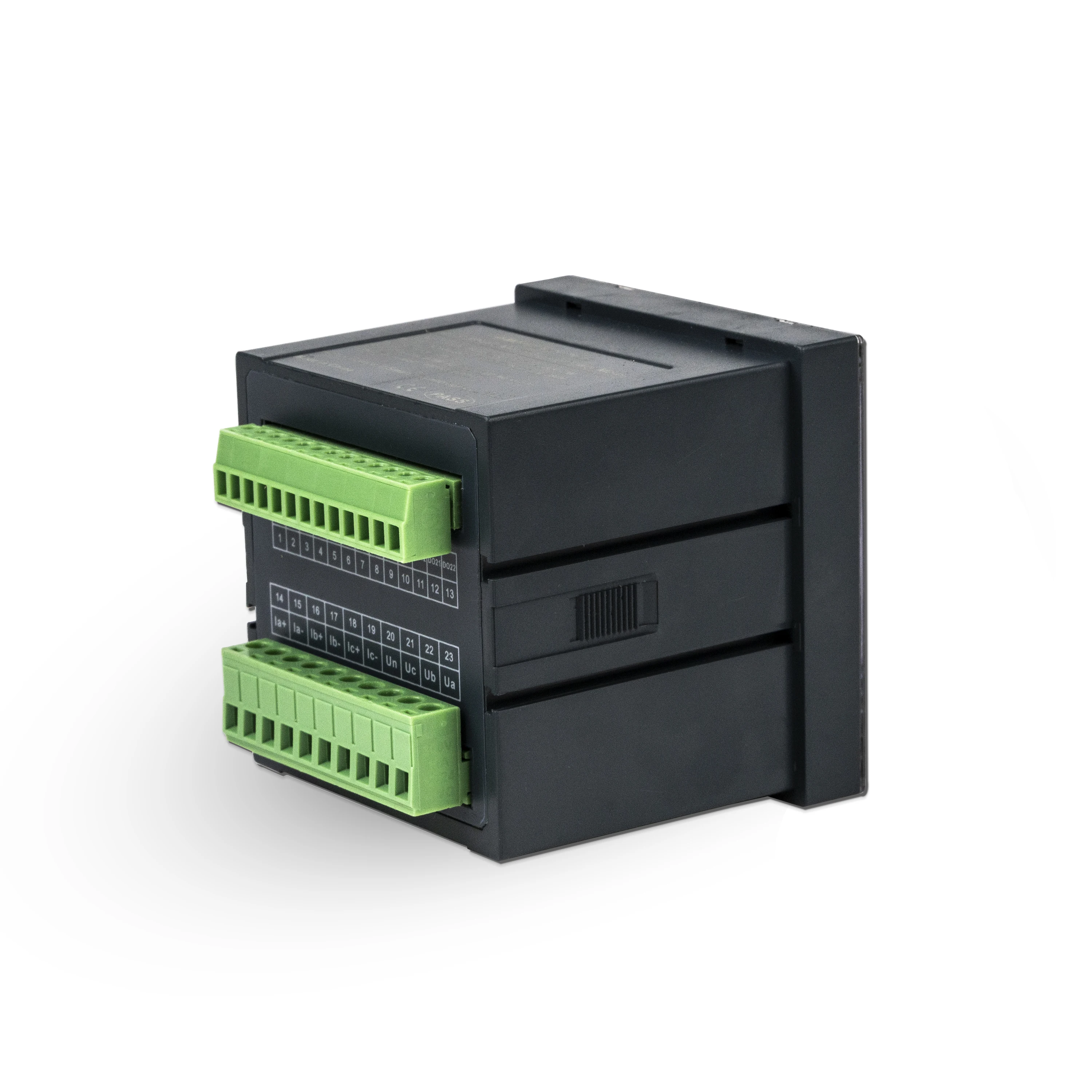

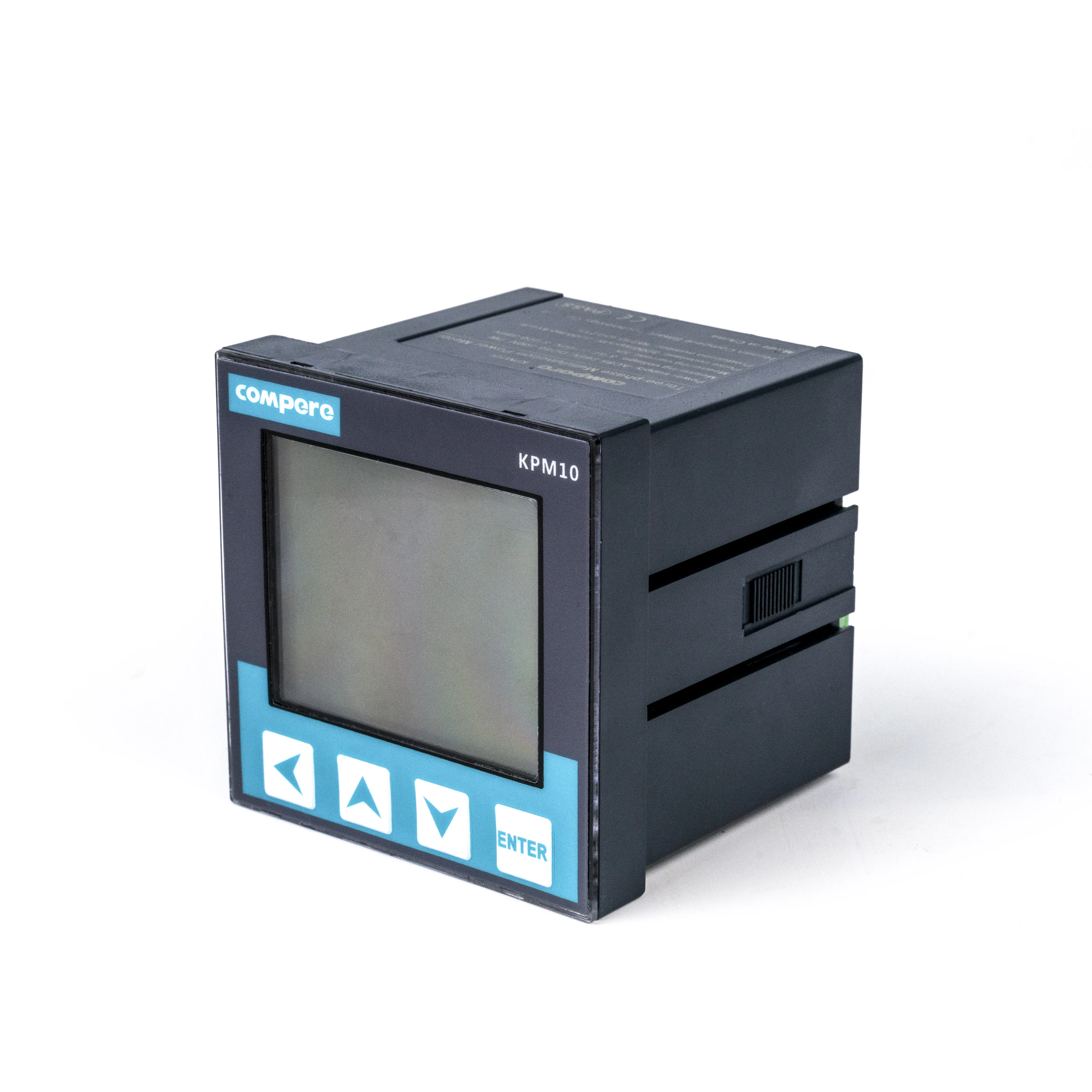

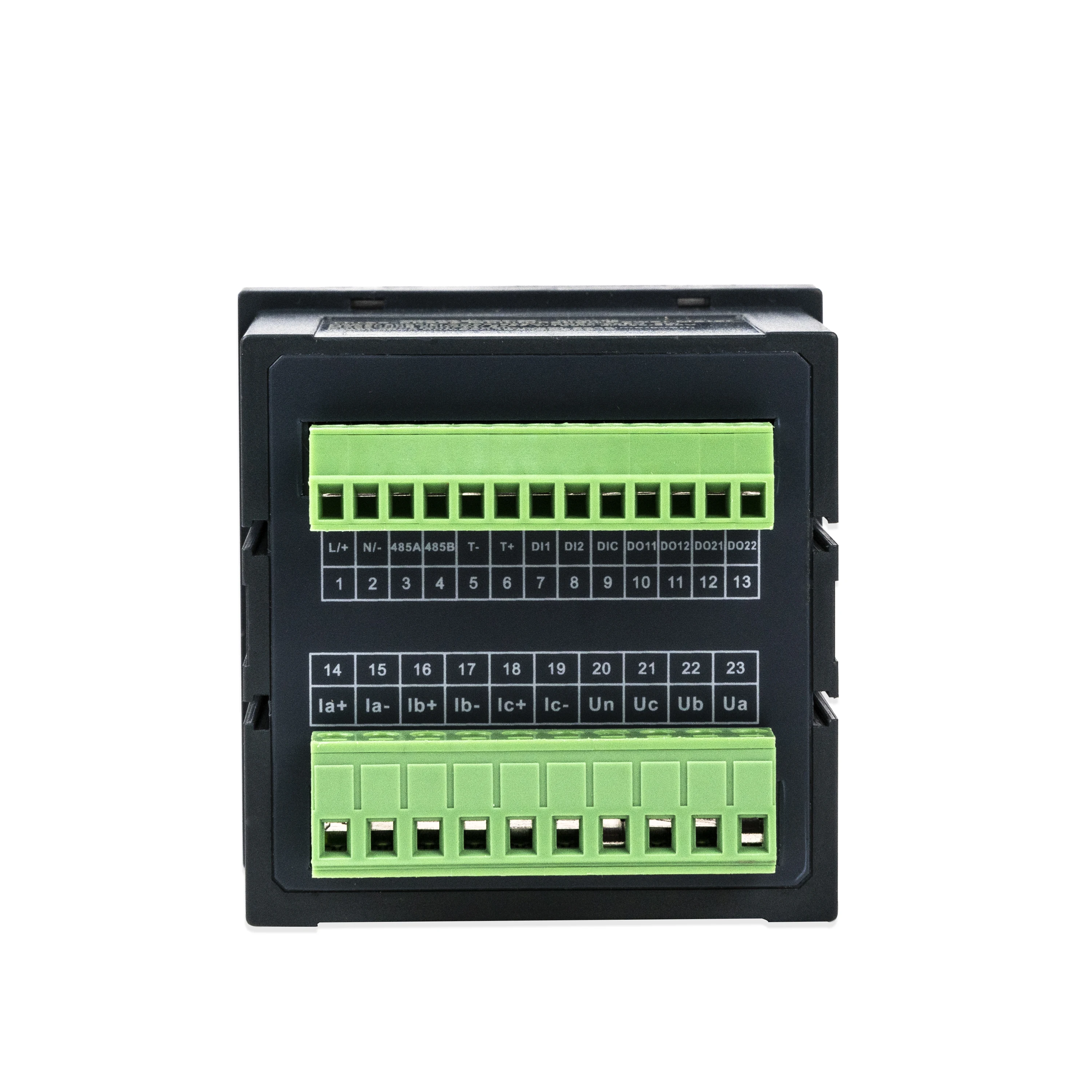

KPM10 Многофункциональный измеритель мощности

Рабочая мощность источника

Рабочее напряжение

AC85 ~ 265V/DC80 ~ 300V

Номинальная мощность

<3VA

Входное напряжение

Номинальное напряжение

57,7/100V, 220/380V, 380/660A (требуется настройка)

Подоконник соотношение цена/качество

5V

Устойчивость к перегрузкам

1,2 раз номинального напряжения, непрерывная работа; 2 раза выше, чем в Номинальное напряжение допускается 1 секунда

Потребляемая мощность

<0. 5ва/фаза (номинальная)

Диапазон измерений

5 ~ 260VAC,

Частотный диапазон

45 ~ 65 Гц

Входной ток

Номинальный ток

По умолчанию 5A, входной диапазон 1-6A; Опционально 1A, входной диапазон 1-1.2A

Подоконник соотношение цена/качество

5А конфигурация, 5ма; 1А конфигурация, 0.8ма

Устойчивость к перегрузкам

1,2 раз номинальный ток, непрерывная работа; 20 раз номинальный ток допускается 1 секунда

Потребляемая мощность

<0.75VA/фазы (номинальный ток 5A);<0.25VA/фазы (номинальный ток 1A)

Частотный диапазон

45 ~ 65 Гц

Вход/выход

Входной сигнал значения переключателя

2-хполосный пассивный основной линии свяжитесь DI вход переменного тока, внутренний поставить DC24V источник питания

Релейный выход

2-полосная выходного сигнала, емкость контакта 250VAC/5A,30VDC/5A

Мощность монитор наблюдения за качеством

Гармонических измерения

Защитное устройство от перенапряжения/current2 ~ 21th коэффициент гармонических искажений, Суммарный коэффициент гармонических искажений скорость.

Коэффициент гармонических искажений скорость

Фазовое напряжение, Линейное напряжение

Дисбаланс скорость

Напряжение. В настоящее время

Точность измерения

Стабилизатор напряжения

± 0.2% (0,01 V)

В настоящее время

± 0.2%(0.01A)

Активная мощность

± 0.5% (0,1 W)

Реактивной мощности

± 2.0% (0,1 кВАр)

Активная энергия

± 0.5% (0.1квт · ч)

Реактивной энергии

± 2.0% (0,1 кварг)

Коэффициент мощности

± 0.5% (0,001)

Частота

± 0,02 Гц (0,01 Гц)

Температура

± 1 ℃(1 ℃)

Связь

Интерфейс связи

RS485, фотоэлектрический изоляционный интерфейс

Протокол передачи данных

Modbus-RTU, 1200 ~ 38400bps

Электрическая изоляция

Выдерживаемое напряжение промышленной частоты

AC2kV/мин ~ 1mA ввода-вывода-источник питания (солнечного коллектора GB/T 13729)

Сопротивление изоляции

> 50MΩ

Воздействие напряжения

5кв (пик), 1,2/50us

Рабочая среда

Рабочая температура

-25 ℃ ~ + 70 ℃

Относительная влажность

5% ~ 95% без конденсации

Температура хранения

-30 ℃ ~ + 75 ℃

Высота над уровнем моря

Не более 4000 м
