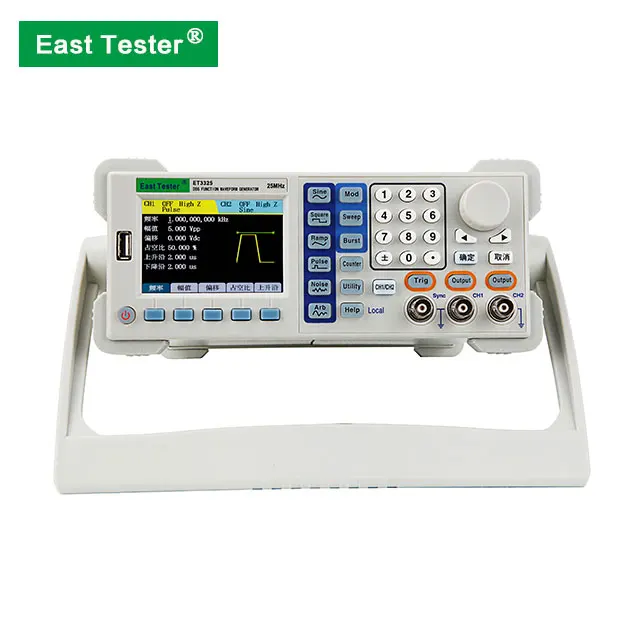

Двухканальный генератор DDS ET3325 70 МГц по низкой

Ключевые особенности:

3,5 дюйма 480×320TFT LCD с четким графическим интерфейсом

Доступно китайское/английское меню

Два канала независимы друг от друга; Максимальная выходная частота 70 МГц

Частота дискретизации 160 MSA/S, вертикальное разрешение 12 бит и глубина хранения 16 k

Пять основных сигналов и 60 произвольных сигналов встроены

Хранение сигналов: поддерживает 10 пользовательских наборов редактирования сигналов

Импульсная волновая выходная мощность в кромке времени

Внутренний/внешний AM, FM и FSK, PM, ASK, PSK функция модуляции

Выход линейной/логарифмической частоты развертки и всплеска формы волны

200 МГц Высокоточный счетчик

С интерфейсом RS232, usb-устройством, usb-хост-интерфейсом, поддерживающим usb-флеш-накопитель

Многофункциональное программное обеспечение для редактирования произвольной формы

	ET3325	ET3340	ET3360
Типы сигналов	Синус, квадрат, треугольник, пульс, шум и произвольные волны (включая DC)
Синуса	1uHz ~ 25 МГц	1uHz ~ 40 МГц	1uHz ~ 60 МГц
Квадратной формы	1uHz ~ 5 МГц	1uHz ~ 10 МГц	1uHz ~ 10 МГц
Треугольник	1uHz ~ 500 кГц	1uHz ~ 1 МГц	1uHz ~ 2 МГц
Шум (-3 дБ)	7 МГц полоса пропускания
Пульс	1uHz ~ 10 МГц
Произвольная волна	1uHz ~ 5 МГц	1uHz ~ 10 МГц	1uHz ~ 10 МГц
Частота Разрешение	1uHz
Точность частоты	± 5ppm
Синусоидальная волна характеристики
CH1 гармонические искажения> 1Vpp	0 ~ 1 МГц: <-45dBc; 1 МГц ~ 10 МГц: <-40dBc; 10 МГц ~ 20 МГц: <-30dBc 20 МГц ~ 40 МГц: <-25 дбк; 40 МГц ~ 70 МГц: <-20 дбк,
CH2 гармонические искажения> 1Vpp	0 ~ 1 МГц: <-45dBc; 1 МГц ~ 40 МГц: <-40dBc; 40 МГц ~ 70 МГц: <-35dBc,
Суммарный коэффициент гармонических искажений	<0.2% (20 Гц-20 кГц, 1Vpp)
Прямоугольная волна Характеристики сигнала
Rise/осень	<20ns
Выброс	<5%
Рабочий цикл	≤100 кГц: 1% ~ 99%; ≤5 МГц: 20% ~ 80%; ≤10 МГц: 40% ~ 60% (разрешение 0.1%)
Диссимметр (50% рабочий цикл)	1% срок + 5ns
Дрожания	6ns + 0.1% периода
Произвольная волна характеристики
Частота дискретизации	160MSa/S
CH1 сигналов разрешение амплитуды	12 бит
CH2 сигналов разрешение амплитуды	10 бит
CH1 сигнала длина	16к
CH2 сигнала длина	4 K
Минимальное время подъема/падения	<20ns
Дрожания	6ns + 30ppm
Для хранения Кол-во	10 сигналов
Выходные характеристики
Амплитуда (50Ω)
CH1 диапазон	1mVpp ~ 10Vpp ≤20MHz; 1mVpp ~ 5Vpp> 20 МГц
CH2 диапазон	1mVpp ~ 3Vpp ≤20MHz
Точность	± 1% установленное значение ± 1 mVpp (1 кГц синус, 0 смещение,> 10 mVpp)
Разрешение	1mV или 3 Бит
CH1 плоскость (относительно синуса 1 K, 1 Vpp)	±0. 1dB, ≤100kHz; ±0. 3dB, ≤5MHz; ±0. 4dB, ≤40MHz; ± 1dB, ≤70MHz
CH1 плоскость (относительно синуса 1 K, 1 Vpp)	± 0,1 дБ, ≤100 кГц; ± 0,2 дБ, ≤5 МГц; ± 2 дБ, ≤40 МГц; ± 5 дБ, ≤70 МГц
Офсетная печать (50Ω)
CH1 диапазон	± 5Vpk, ac + dc
CH2 диапазон	±1. 5Vpk, ac + dc
Точность	± (1% установленное значение + 5 мВ + 0.5% амплитуда)
Выход Полное сопротивление	50Ω
Защита	Защита от короткого замыкания, автоматически отключает выход формы при перегрузке
Синхронизация
Уровень	TTL Совместимость
Импеданс	50Ω
Время нарастания/спада	<25ns;
Максимальная частота	25 МГц

Общие технические параметры

Напряжение питания: 200 ~ 240 В, 45 ~ 65 Гц
Потребляемая мощность: <40 Вт
Типы: 3,5 дюймовый TFT ЖК-экран, разрешение 480×320, 16 м цвет
Окружающая среда: эксплуатация 10 ℃ ~ + 40 ℃, неэксплуатация-10 ℃ ~ + 60 ℃
Диапазон влажности: в пределах 0 ~ 40 ℃, ≤90% относительной влажности

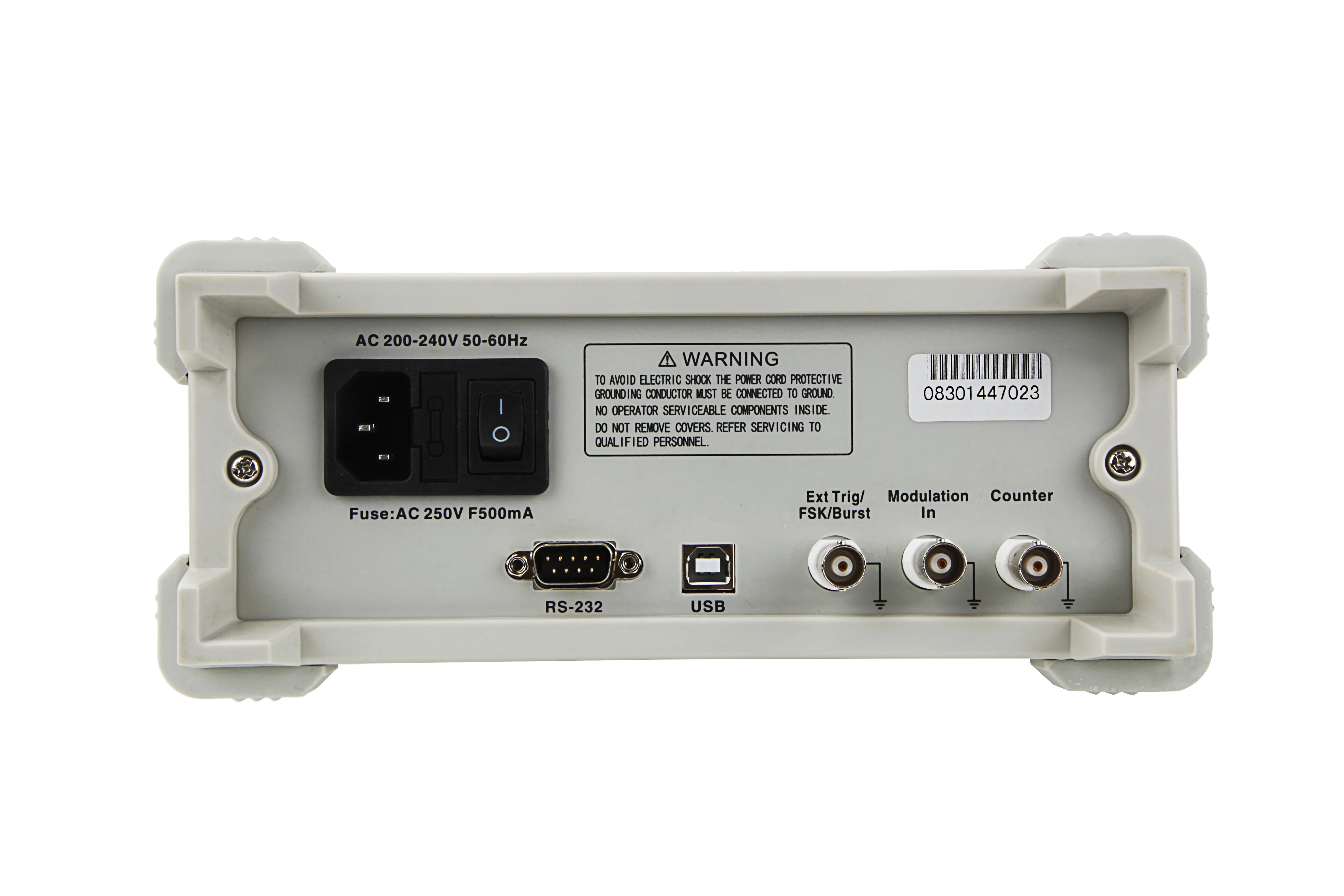

Интерфейс: RS232, usb-хост, usb-устройство

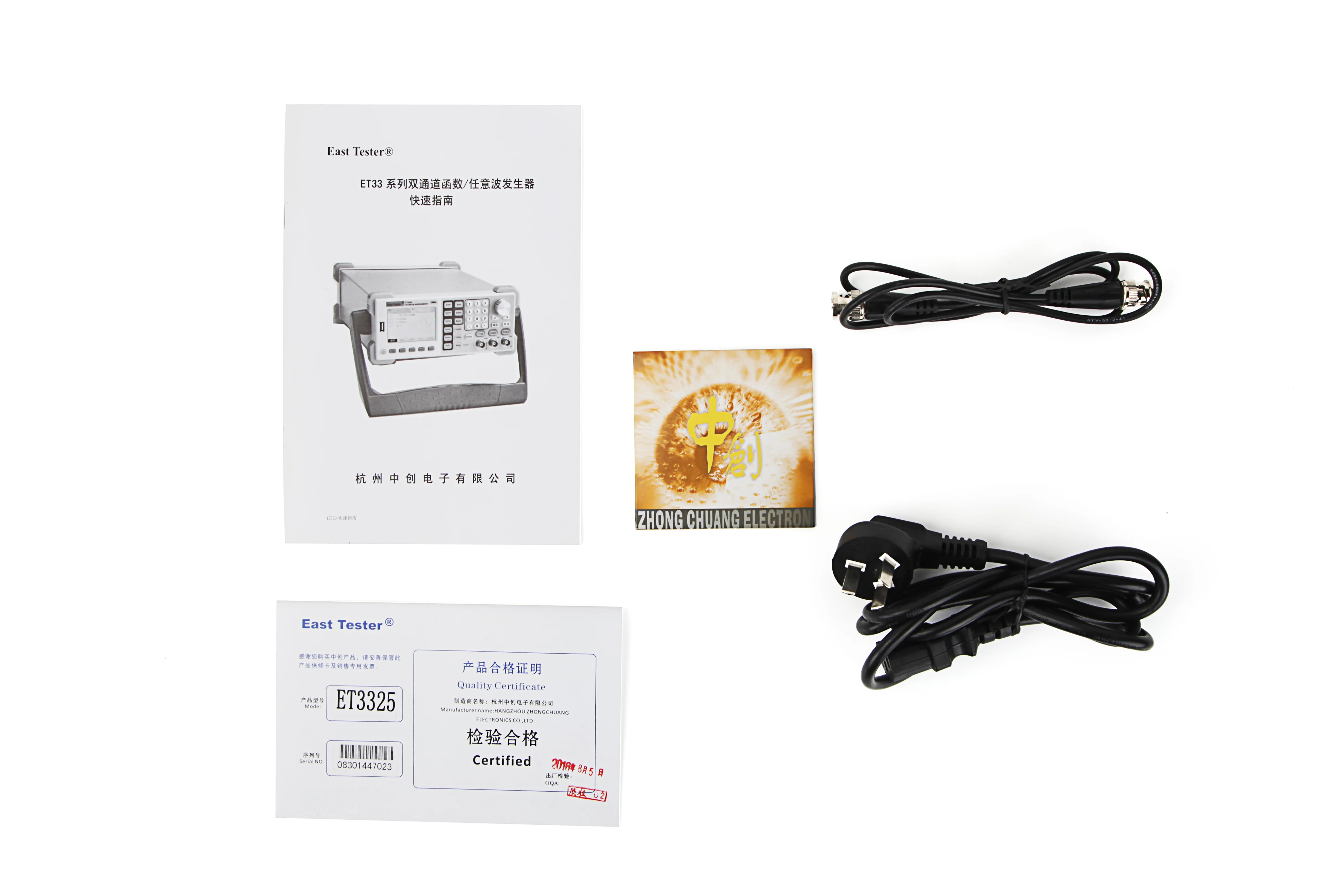

Детальные изображения
