Двойной эксцентриковый пневматический клапан-бабочка двойного действия для паровой трубы и в клапане DN15 DN20 DN25 DN32 DN50

Двойной эксцентриковый Дроссельный клапан также называется клапан-бабочка высокой эффективности. Он используется в основном для отвода воды завод, электростанция, сталелитейный завод, плавки, химическая промышленность, водный источник Весна инженерии, окружающей среды оборудование для строительства и другими системами. Он также подходит для водопровода и использовать в качестве регулирования и закрытия оборудования. По сравнению с средней клапан-бабочка, двойной эксцентриковый Дроссельный Клапан имеет высокую устойчивость к давлению, что гарантирует долгий срок эксплуатации и хорошая устойчивость.

Параметры продукта

Технические параметры пневматического привода PH
Тип	Цилиндр двойного действия поршневого типа
Основные функции	Выключите типа
Рабочая среда	Сухими, чистыми и свободными от агрессивных газов.
Датчики давления	0,4-0.7MPa
Выходная сила	4N · M ~ 10560N · M
Рабочая температура	-20 ℃ ~ 80 ℃
Сфера деятельности	0-90 °
Интерфейс нить	G1/4''
Дополнительные аксессуары	Использующий теплоту воздуха триплет
	Электромагнитный клапан (взрывозащищенный Тип/общий тип)
	Концевой выключатель (взрывозащищенного типа/Полировочная машина обычного типа)

(DN50-300 ) DAL 150-тип размера и веса

Корпус клапана параметры
Номинальная мощность путь	DN50-DN300
Материал корпуса	Из нержавеющей стали
Бабочка листовой материал	Из нержавеющей стали
Сиденье герметичность	PTFE

Размер (DN)	Приблизительный размер (мм)											Вес (Кг)
	А	B	C	E	G	H	K	P	S	X	Y
50	43,3	23,3	96	38	124,3	279	80	186,3	7	24	50	3,2
65	49	27	119	59	194	279	111	275	11,2	14,8	48	5
80	49	27	132	73	203	279	121	316	11,2	14,8	74	6
100	54	30	157	95	216	279	133	341	11,2	14,8	97	8
125	64 ГБ	30	186	111	217	279	135	362	11,2	14,8	111	12
150	57	33	216	142	235	279	152	378	14	18	146	13
200	64 ГБ	36	270	188	270	559	187	441	15,9	21,9	194	20
250	71	41	324	236	329	559	232	530,6	20,6	28	243	35
300	81	48	381	282	357	559	260	595,5	23,8	33,3	289	51

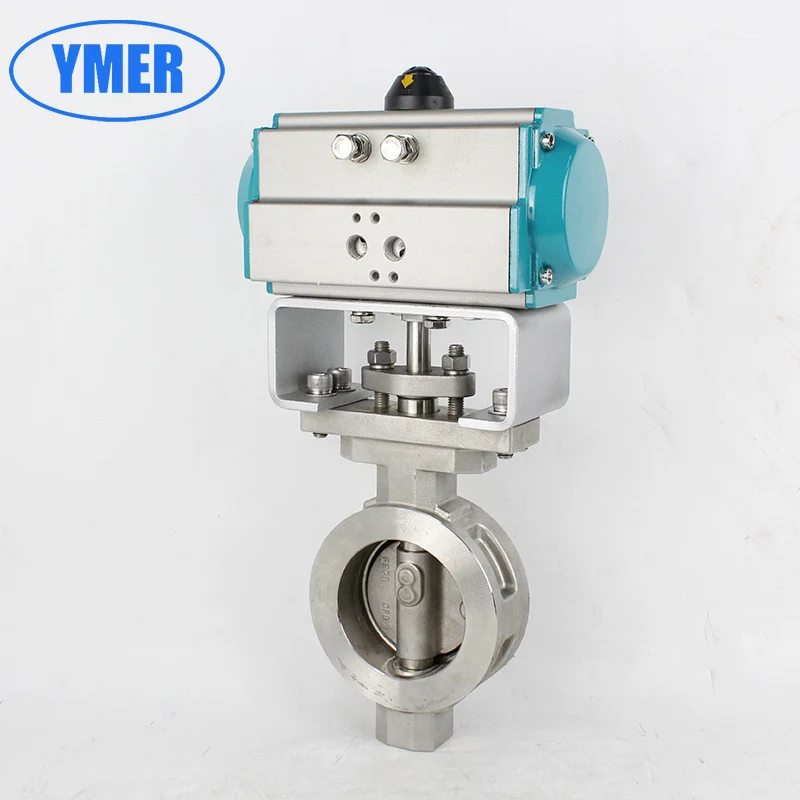

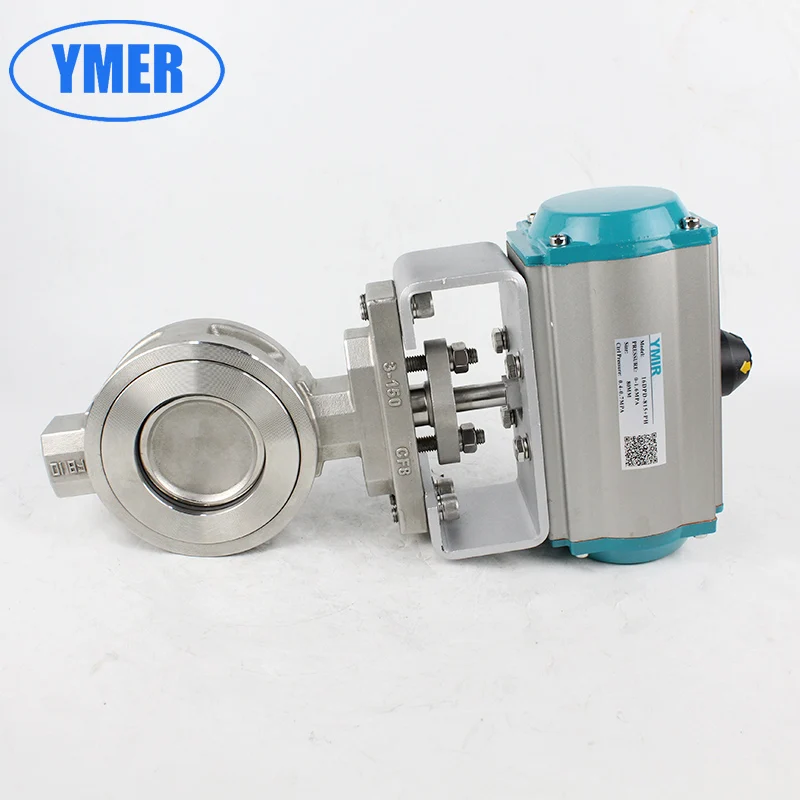

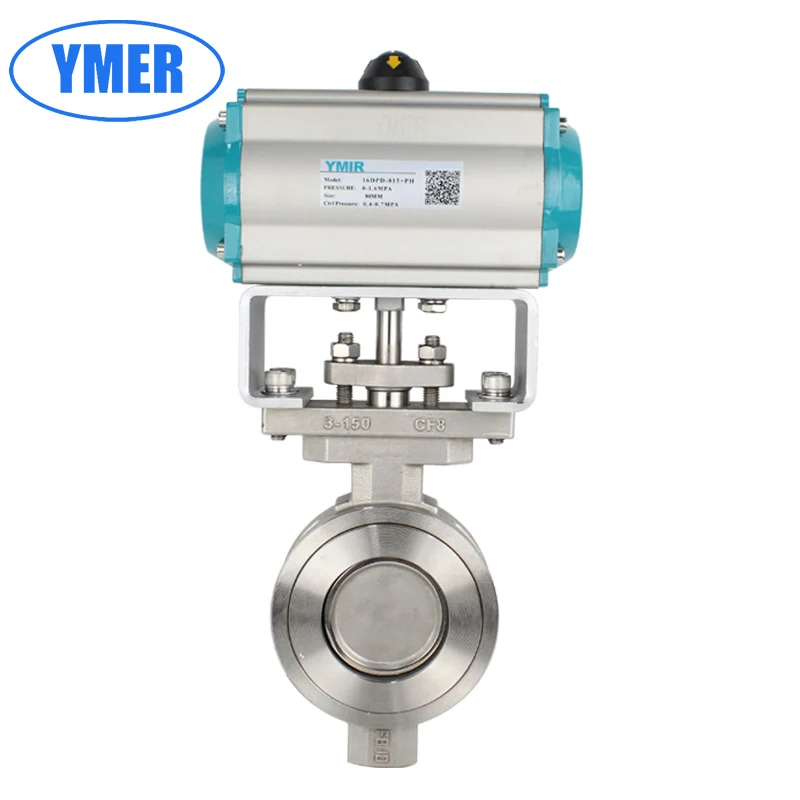

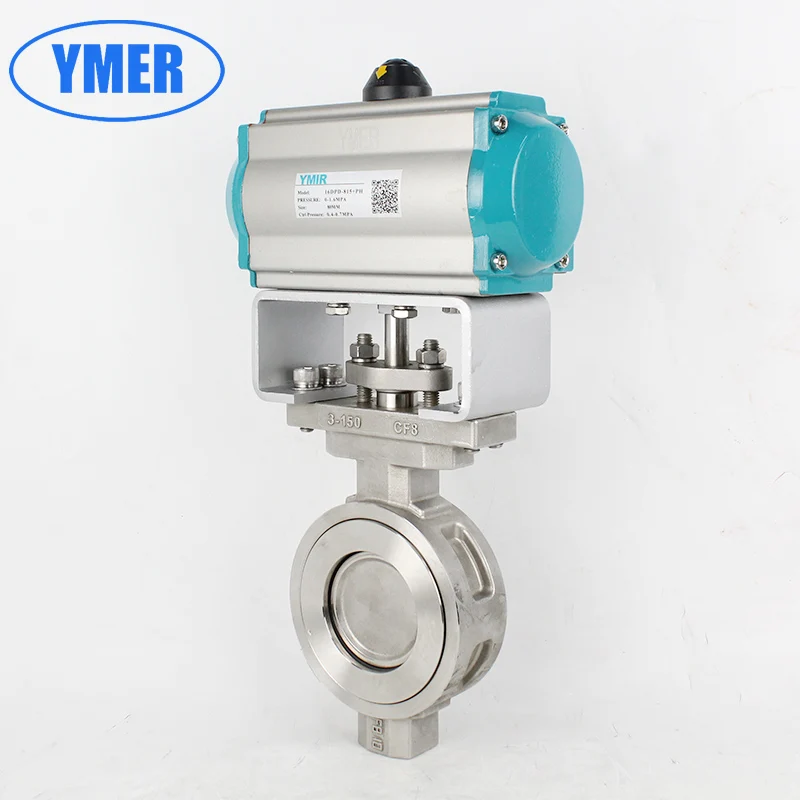

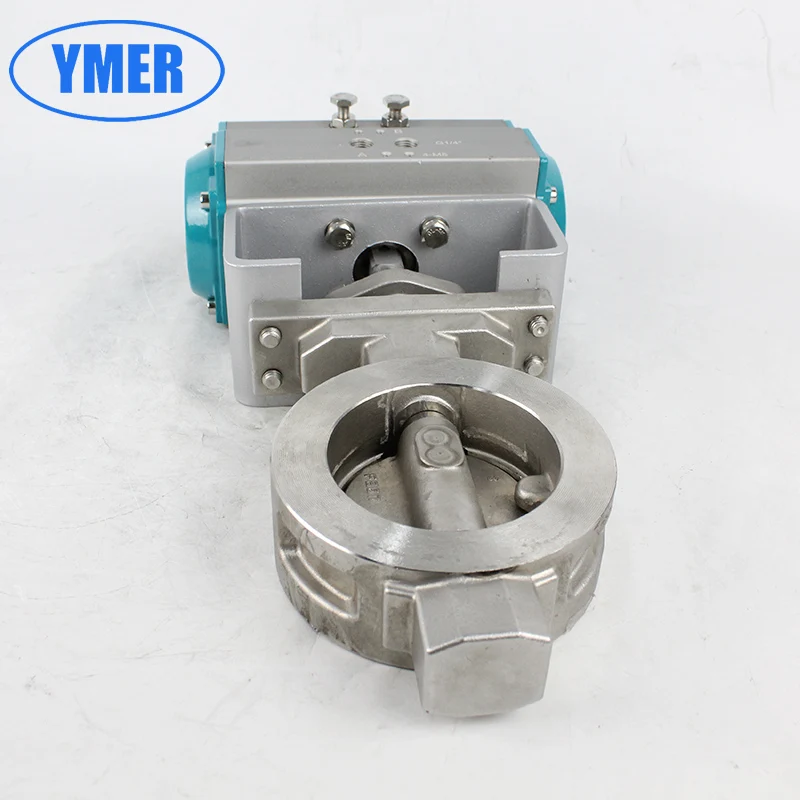

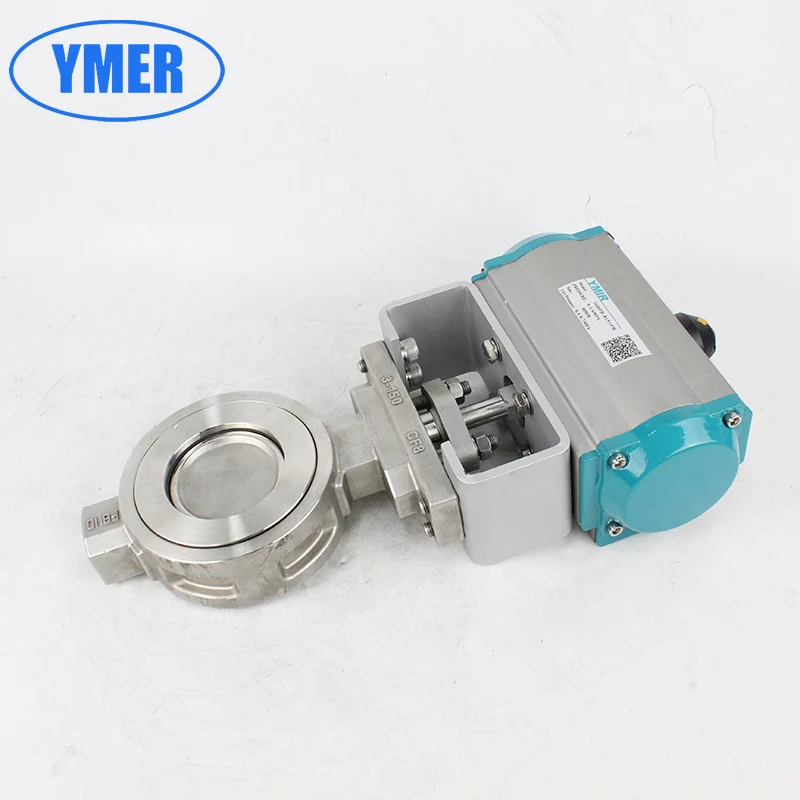

Продукт шоу

О нас

Наша философия производства заключается в том, чтобы обеспечить стабильное качество и своевременную доставку. У нас есть современный обрабатывающий магазин. Все «увлажненные» части производятся внутри, чтобы обеспечить качество консистенции с помощью современных CNC подвергая механической обработке ячеек, опытная команда эксплуатации. Высокий уровень автоматизации во всей организации помогает нам обслуживать самые требовательные отрасли в мире в очень гибкой, высококачественной и эффективной манере.
