TMEP-6090 вакуумная экспозиционная машина для печатной плиты



Описание продукта:

Http://v.youku.com/v_show/id_XNjM0NzQ1MDk2.html

Технические параметры:

TMEP-6090 Настольный вакуумный экспозиционный блок для Растровая печатная форма		TMEP-8090 Настольный Средний вакуумная трафаретная печать пластина УФ экспозиции машина/Shai Banji
Рабочий стол типа	10 мм стекло с высоким коэффициентом пропускания	10 мм стекло с высоким коэффициентом пропускания
Резина, изготовленные на станке зона	600X900 мм	800x900 мм
Максимальный размер рамки	500X800 мм	700x800 мм
Лампа номинальной мощности	220 В, 30 Вт * 10 шт + насос = 450 Вт	220 В, 30 Вт * 12 шт + насос = 510 Вт

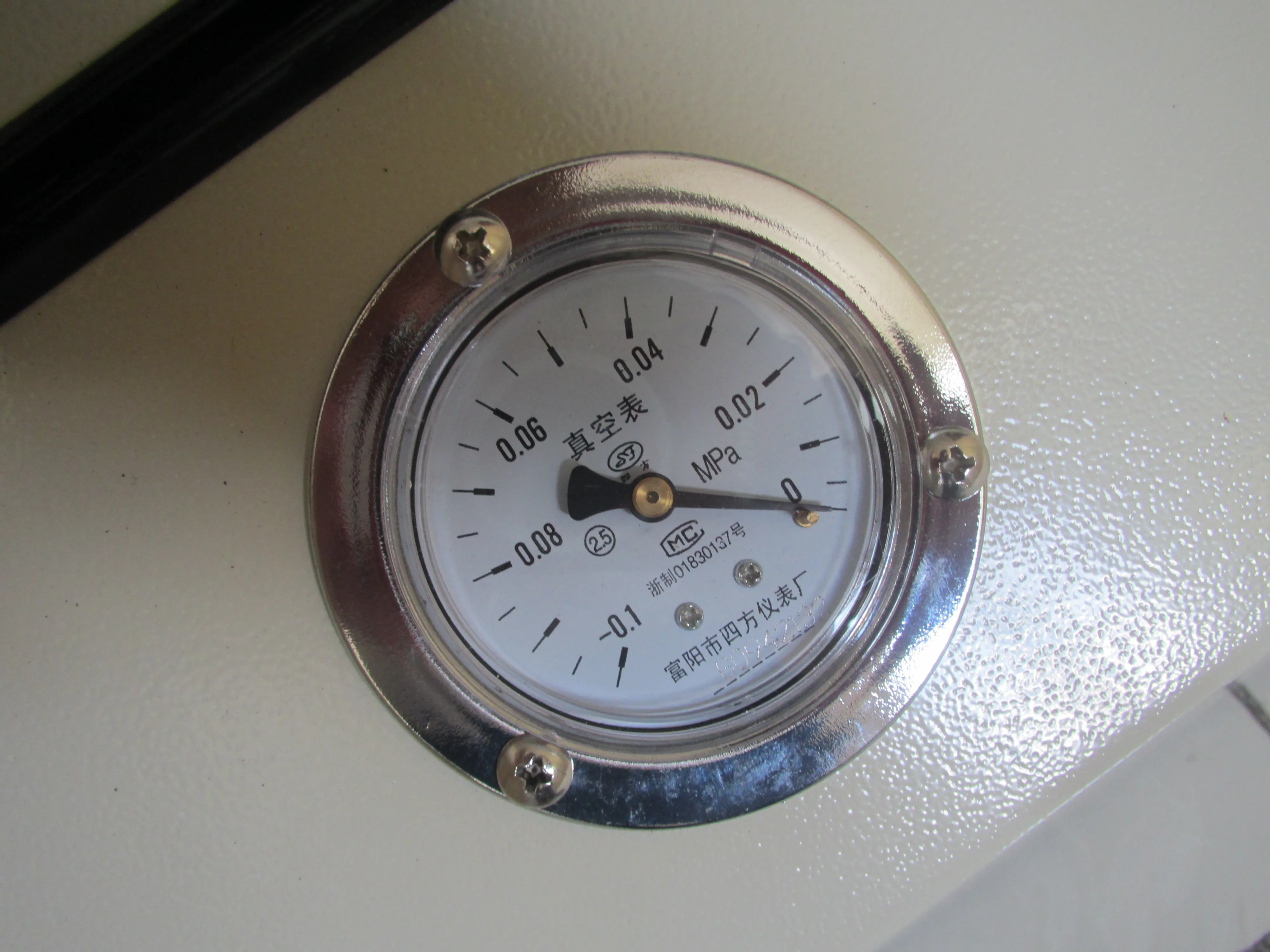

Степень вакуума	-0,01 ~-0.08mpa	-0,01 ~-0.08mpa
Равномерность освещения	100%	100%
Измерение	820*1000*300 мм/110*90*35 см	900*1200*300 мм
Тип пластины	Печатная пластина, zn-пластина, Cooperplate, полимерная пластина, рамка экрана	Накладка для печати cliche, Растровая печатная форма
Вес	75 кг	95 кг



Экран экспонирующая установка руководство

1. Форма машины и основные структуры:

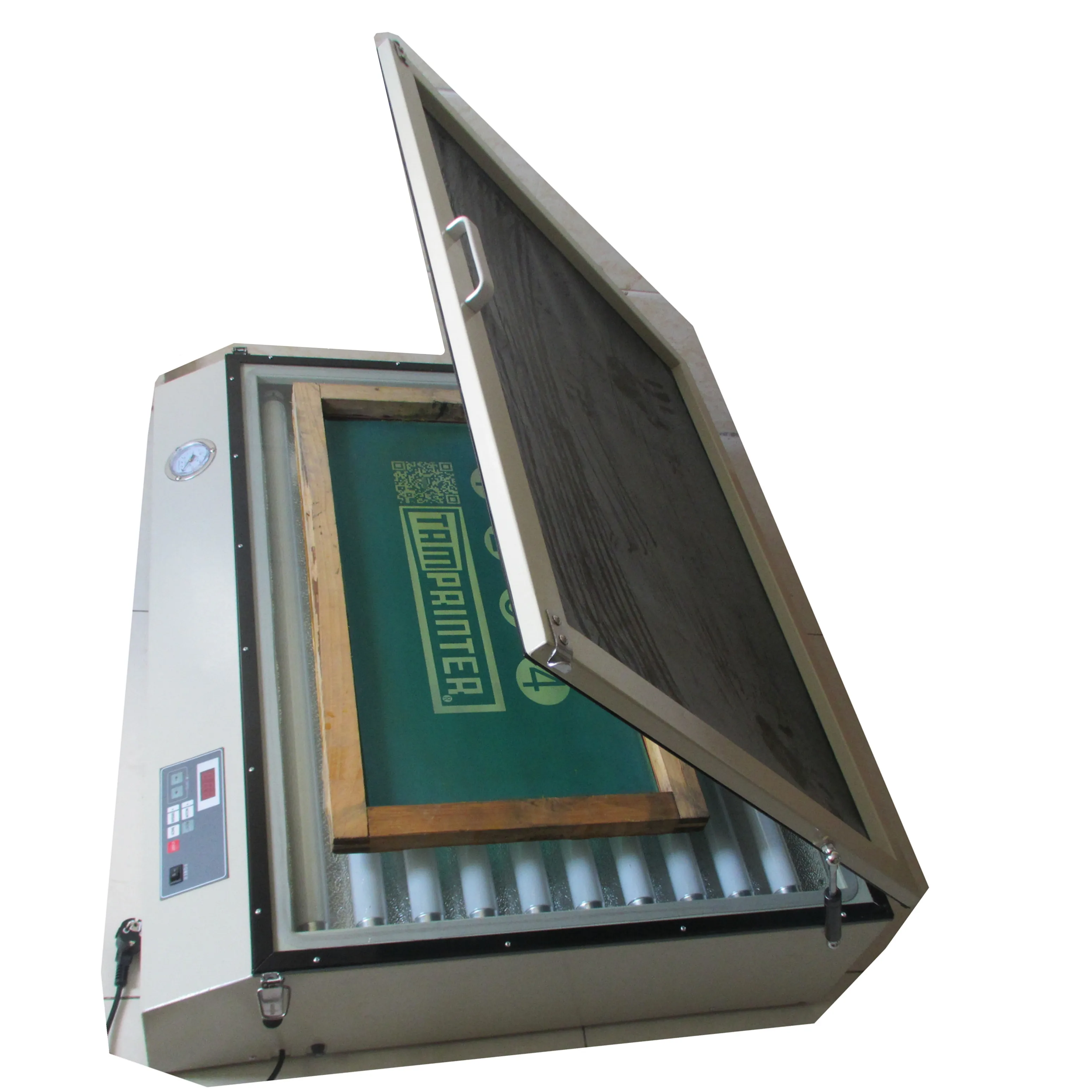

1. Опорная панель крышки

2. черный резиновый лист

3. Т-образной ручкой

4. панель управления

5. дверного замка

6. Регулируемая поддерживающая стопа

7. Ролики

2. Эксплуатационные характеристики

1. Принятие импортированной высококачественной лампы (PHILIPS), длительный срок службы, высокая эффективность освещения, точный спектральный выход.

2. После включения питания, он может начать мгновенно, а также с автоматической вакуумной адсорбцией, обнажением и другими функциями.

3. Высоко вакуумный насос, высокая точность, стабильная производительность, что обеспечивает близкое сочетание между экраном и картой образцов, высыхание из картины экрана более четким и реалистичным.

4. Встроенный светящийся тент с микромоторным управлением; Затемняющая панель при разоблачении и Затемняющая панель при замене экрана, которая может сэкономить время на замене экрана без кнопки переключения экспозиции.

3. Принцип работы

Использование вакуумного насоса, перекачка воздуха между Стеклянным Столом и черным резиновым одеялом для формирования отрицательного давления, а резиновые одеяла отрицательного давления сжимают экран, пленку, а затем через роль ультрафиолетового света можно копировать четкие изображения.



4. Технические параметры

5. Основные компоненты и функции

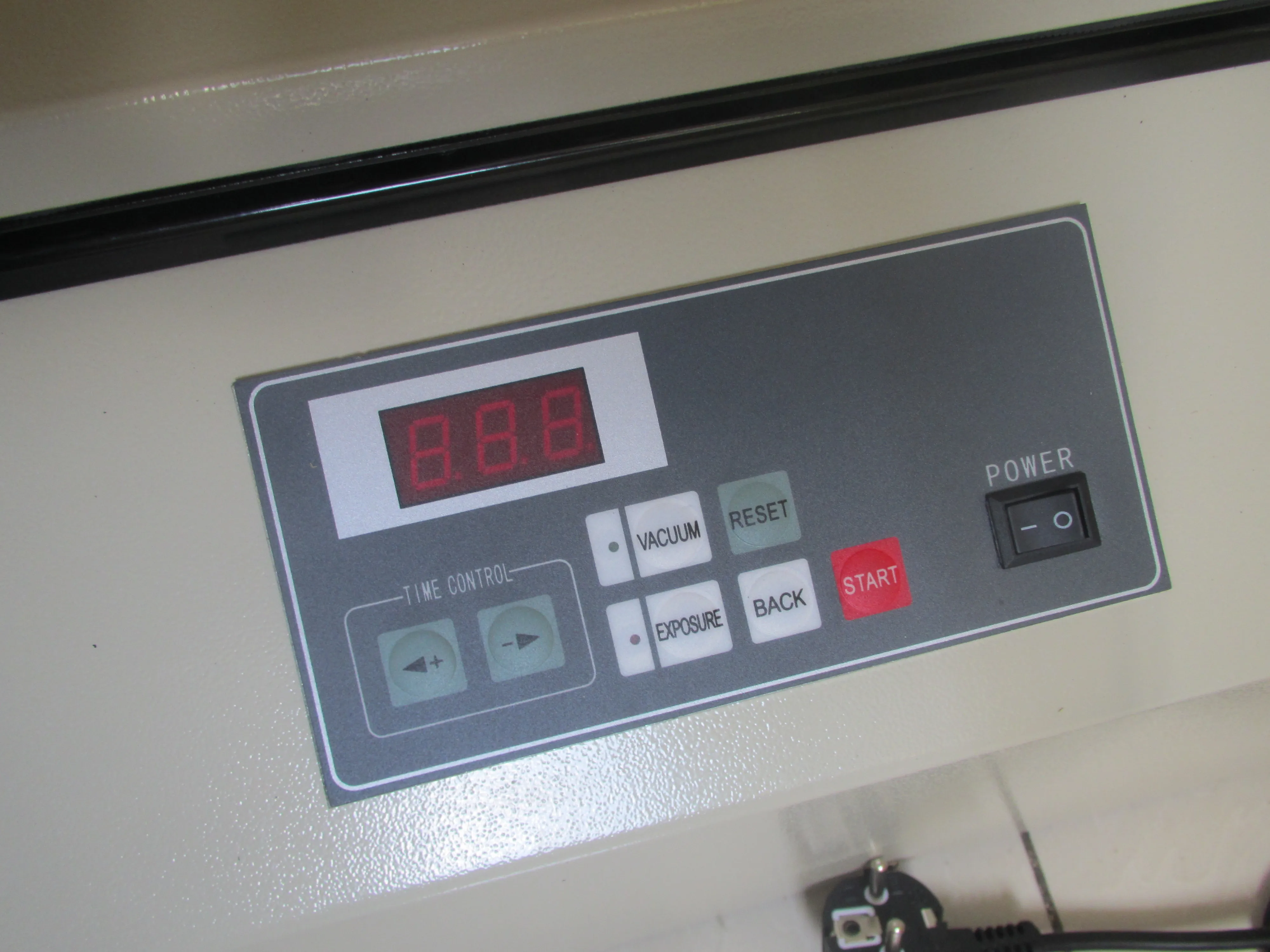

1. Панель управления в сборе

1. Индикатор питания: Этот индикатор загорается при включении машины.

2. Кнопка запуска всасывания: Нажмите эту кнопку; вакуумный насос начал вдыхать.

3. Индикатор запуска УФ-лампы: Нажмите кнопку "запуск УФ-света" этот индикатор.

4. Индикация запуска экспозиции: Нажмите кнопки "запуск экспозиции" этот индикатор света.

5. Настройка времени экспозиции: Установите время экспозиции.

6. кнопка запуска экспозиции: Нажмите эту кнопку, чтобы начать экспозицию.

7. кнопка запуска УФ-лампы: Нажмите эту кнопку для активации лампы экспозиции.

8. кнопка остановки всасывания: Нажмите эту кнопку, чтобы остановить вакуумный насос.

9. Выключатель питания: Нажмите кнопку включения и выключения машины.

2. внутренние компоненты

1. Вакуумный насос: всасывает воздух между экраном и пленкой, так что экран и пленка плотно прилегают.

2. Балласт: импульс высокого напряжения в начале разоблачения.

3. внутренние компоненты II

1. вытяжной вентилятор: Удалите горячий воздух в машине экспозиции.

2. Освещение неоновое: освещение при размещении пленки и экрана.

4. внутренние компоненты III

1. Микромотор: Управляйте доской in and out of exposure свет тень.

5. Рабочая поверхность стекла

1. Рабочее стекло: Поместите пленку и экран

2. установлены световые экспозиции: источник света экспозиции

6. Техническое обслуживание и меры предосторожности

1. При разоблачении поверхность стекла должна быть чистой, без царапин. Резиновое одеяло не может быть с тоньше, водой от батареи и другим сольвентным контактом.

2. Прежде чем разоблачить, если жир или лента и другие украденные товары прилипают к стеклу, можно протереть водой и спиртом, чтобы избежать воздействия тени на качество экспозиции.

3. при использовании ультрафиолетовых лучей особое внимание следует обратить на: каждое воздействие завершено, должно ждать от 15 до 50 минут, для того, чтобы быть фиолетовый снаружи свет немного охлождение в заказ для того чтобы унести второй подвергая. В противном случае УФ-свет не запустится, и укоротит срок службы УФ-ламп.

4. покрытие экрана средней твердостью резинового одеяла, может продлить срок службы резиновых одеял.

5. пол года должен проверить цепь, вакуумный насос один раз, и сделать Сопротивление заземления менее 4 Ом.

6. лампа, выданная сильным ультрафиолетовым спектром, оператор в нормальной работе, не должен быть непосредственно в контакте с светом, обеспечивает безопасность и здоровье оператора.

7. Когда лампа срабатывает, триггерное напряжение высокое и должно быть хорошо заземлено для обеспечения безопасной работы.

8. заменить лампу

Меры предосторожности:

Обязательно Выключите устройство перед заменой лампы. Когда лампа используется в течение длительного времени, световой эффект слишком низкий или триггер не горит, новая лампа должна быть заменена. Метод заключается в том, чтобы удалить лампу из колонки, руки из светового ящика в крышку лампы ниже, так что переверните вниз, ослабьте фиксированный винт, лампа тщательно удалена из мрамора, И затем новая лампа из новой фиксированной вы можете, пятно на трубке, Хлопок можно окунуть в немного спирта, аккуратно очищайте его.

7. инструкции

1. прежде всего, линия питания, вытянутая из экспозиционной машины, подключенной к трехфазному четырехпроводному источнику питания 380 В, и мощность (напряжение линии) волна не может превышать 380 В + 10 в, лучшее из тела для хорошего заземления, а Сопротивление заземления составляет менее 4 Ом.

2. для протирания стекол очистите водой или спиртом, чтобы не повлиять на качество продукта.

3. включите питание; Включите лампу под стеклом и включите вентилятор.

4. поместите узорчатую пленку лицом в середину стекла, закрепите ее прозрачной лентой и нанесите пропитанный и высушенный экран на хорошее положение, положительное давление на пленку.

5. Поместите конец всасывающей трубы, закрепленной на кромке всасывающего отверстия в центре экрана. Роль заключается в том, чтобы откачивать центральный воздух, формируя вакуум, чтобы экран мог быть равномерно прессован пленкой, чтобы очистить линии, узор Красивая онлайн версия.

6. Закройте крышку

7. время экспозиции обычно занимает более десяти или нескольких десятков секунд. Тонкая линия, насыщенная пленка уровня тона, время экспозиции соответственно сокращается; противоположная линия шероховатая, Большая область узора, время экспозиции, соответствующее для расширения некоторых. Кроме того, различные требования к экспозиции, различная пленка, различная фоточувствительная целлюлоза и если машина экспозиции обрабатывает слишком долго, время экспозиции не то же самое должно быть основано на практическом опыте на выбор.

8. после определения времени экспозиции нажмите кнопку "запуск всасывания", чтобы сделать вакуумный насос работать, пока Вакуумный насос не полностью удалит воздух внутри рамы, проверьте, что экран был нажат на пленку, может нажать кнопку "старт экспозиции", так что УФ свет экспозиции. Когда индикатор запуска экспозиции включен, после задержки вы можете нажать кнопку «Запуск экспозиции». В это время реле настройки времени экспозиции начинает работу в режиме ожидания, когда нажимается кнопка "старт экспозиции", и время достижения времени экспозиции, конец экспозиции, вакуумный насос и экспозиция автоматически останавливаются.

9. Откройте крышку; снимите экран для полоскания, полного процесса экспозиции.



8. Ремонт недостатка

1. Включите выключатель питания и вентилятор не работает

1. Проверьте, являются ли напольные предохранители свободными или выдутыми.

2. Проверьте, являются ли Ожоги на конденсатор вентилятора, лопасти вентилятора деформированы, вентилятор плохой.

3. не является ли вилка свободной или сваркой.

2. поместите рамку экрана, вакуумный насос не работает

1. Проверьте, выключена ли проводка вакуумного насоса.

2. Проверьте, что вакуумный переключатель насосная база открыт.

3. Проверьте, что задержка на таймере панели неисправна или контактор объединительной платы не работает.

3. Вакуумный насос работает, вакуум не может достичь стандарта

1. 1. Убедитесь, что всасывающая труба на вакуумном насосе подключена.

2. Проверьте, слишком ли низкий уровень масла вакуумного насоса

3. Проверьте, что клапан батареи работает должным образом (вакуумный насос открытый, Соленоидный клапан закрытый, всасывающий; вакуумный насос, электромагнитный клапан открывается и отклоняется.)

4. Проверьте резинку на боковой стороне ленты, если есть трещины, проливание и так далее.

5. При печати большой пластины следует продлить время вдохновения.

4. Нажмите на триггерный переключатель, лампа не горит

1. Проверьте, слишком ли низкое напряжение питания.

2. Проверьте, являются ли концы лампы черными, и лампа состарена.

3. после использования ультрафиолетового излучения охлаждающая лампа вентилятора составляет до 1-2 минут (из-за непрерывного использования ультрафиолетового излучения время охлаждения короткое, лампа не загорается.)

4. Проверьте, является ли триггер старением, с или без высокого давления.

5. Проверьте, выдувается ли растворитель 60А.

6. Проверьте, выключены ли два толстых провода разъема

5. лампа, вакуумный насос работает, но версия PS не может работать должным образом.

1. Проверьте, что лампа работает на полную мощность (ток обычно от 8 до 12 а нормальный)

2. Проверьте, что трахея вакуумного насоса может достигать 0,08 МПа ниже, если не достигается, следует проверить в соответствии со ст. 3 выше.

3. Проверьте, что лампа в течение срока службы или нет УФ-спектра.

4. Проверьте, является ли время экспозиции точным, качество носителя, концентрация разработчика выполнена.

6. утечки

Сначала проверьте, есть ли явное явление заземления, вентилятор протекает, конденсатор разбивается, а затем проверьте крышку светового ящика (то есть световую крышку), при включении или выключении, соприкасается ли он с проводами на обоих концах лампы.

7. Пожалуйста, обратитесь к электрической схеме для каждого кода блока.

8. Экспозиционная машина должна быть установлена в хорошо проветриваемом месте, чтобы держать машину чистой и управляемой специальным персоналом.
