DM-65SS 3530 микро редуктор скорости двигателя редуктора постоянного тока с низким

DM-65SS 3530 микро dc редуктор скорости двигателя с низким rpm

1. Основное напряжение: 3 в, 6 в, 12 В постоянного тока, 24 В постоянного тока

2. Типичные приложения: Автоматический Дверной замок, проектор, парикмахерское оборудование

3. Размер квадратной коробки передач: 65*38 * H12 мм

4. Крутящий момент: 0.5-20kgf. См

5. Направление: CW, CCW

6. Напряжение, скорость и вал могут быть настроены на основе

7. Кодировщик 13PPR доступен

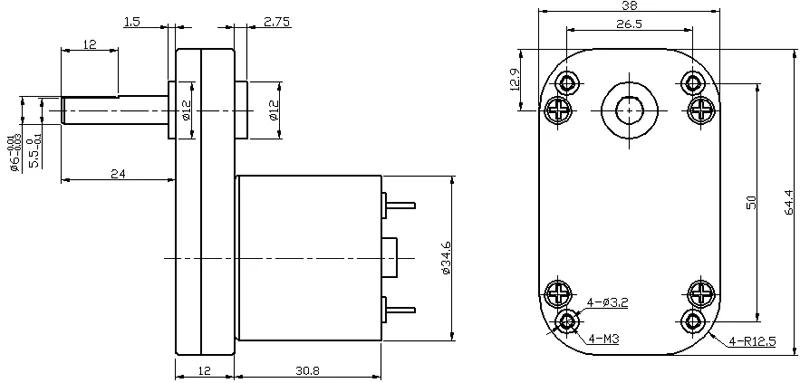

Внешний размер:



Коробка передач передачи данных:



Количество ступеней	3	4	5
Передаточное число	40,5, 67,5	135225	450
Длина коробки передач "L" мм	12	12	12
Крутящий момент (кгс. См)	10	25	35
Эффективность коробки передач	73%	65%	59%



Двигательный мотор данные:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выход Мощность	Высокий крутящий момент	В настоящее время
	V	MA	Оборот в минуту (r/min)	MA	Оборот в минуту (r/min)	Gf. См	W	Gf. См	MA
DM-3530-012-3000	12	≤ 40	3000	≤ 240	2200	40	0,9	≥ 160	≥ 700
DM-3530-012-4500	12	≤ 60	4500	≤ 450	3300	50	1,7	≥ 300	≥ 1400
DM-3530-012-6000	12	≤ 90	6000	≤ 700	4500	60	2,8	≥ 350	≥ 2000
DM-3530-024-3000	24	≤ 20	3000	≤ 150	2200	40	0,9	≥ 160	≥ 400
DM-3530-024-4500	24	≤ 30	4500	≤ 230	3300	50	1,7	≥ 220	≥ 600
DM-3530-024-6000	24	≤ 45	6000	≤ 360	4500	60	2,8	≥ 330	≥ 900



Мотор-редуктор для передачи данных:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	А	Оборот в минуту (r/min)	А	Оборот в минуту (r/min)	Кгс. См	W	Кгс. См	А
DM-65SS35300123000-135K	12,0	0,02	20,5	0,10	17,5	3,0	0,53	20,0	0,58
DM-65SS35300123000-152K	12,0	0,02	18,8	0,10	15,9	3,1	0,51	20,0	0,54
DM-65SS35300124500-135K	12,0	0,04	33,5	0,22	29,0	4,4	1,30	30,0	1,39
DM-65SS35300124500-152K	12,0	0,04	29,6	0,22	25,1	4,8	1,23	31,1	1,22
DM-65SS35300124500-225K	12,0	0,04	19,2	0,24	16,5	7,0	1,27	54,0	1,49
DM-65SS35300126000-225K	12,0	0,09	27,1	0,45	22,8	10,6	2,50	67,3	2,41
DM-65SS35300129500-40.5K	12,0	0,21	218,2	0,88	170,9	2,4	4,23	11,1	3,28
DM-65SS35300129500-450K	12,0	0,28	18,0	0,88	13,8	21,3	3,02	91,1	2,86
DM-65SS35300243000-450K	24,0	0,02	6,7	0,07	5,2	8,3	0,45	38,7	0,25
DM-65SS35300243500-225K	24,0	0,03	12,9	0,11	10,4	8,8	0,95	45,5	0,45
DM-65SS35300248100-450K	24,0	0,08	18,0	0,25	13,6	13,0	1,82	53,0	0,76



Кривой таблицей:

Модель: DM-65SS35300124500-225K



Модель: DM-65SS35300248100-450K



Обратите внимание:

Крутящий момент мотора шестерни = крутящий момент двигателя * коэффициент уменьшения * эффективность коробки передач;

Скорость мотора шестерни = коэффициент скорости двигателя/уменьшения

Детальная конфигурация двигателя может быть настроена в соответствии с запросами клиента,
Например, напряжение, скорость, а также длина и Форма вала...

Добро пожаловать OEM или ODMПроекты

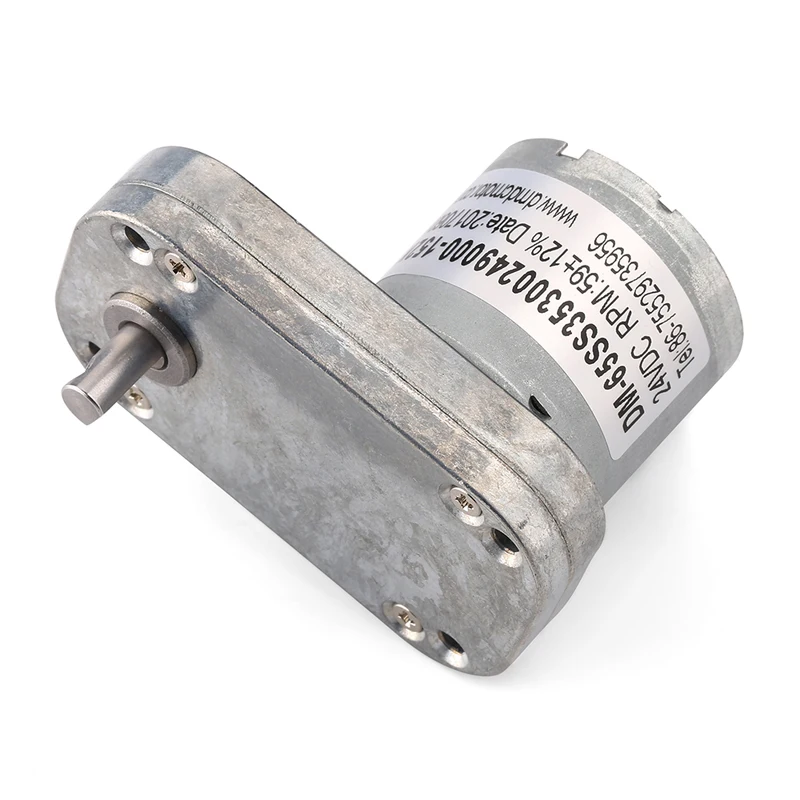

Изображение продукта



Для офиса





Мастерская



Машины и оборудование для испытаний



Доставка

О нас

Шэньчжэнь Dongming Motor Co., Ltd. расширена в двигателях micro dc и dc gear motors. С 10-ти летний опыт и профессиональную команду научных исследователей и разработчиков, дунмин мотор выделяется в мотор-редуктор рынка в Китае. Мы успешно разработали более 100 серий двигателей micro DC. Наши продукты широко используются в бытовой технике, аудио/видео продуктах, офисном оборудовании, медицинских и косметических услугах, медицинских приборах, высококлассных игрушках, электронных инструментах, электронных товарах, автозапчасти и автоматические системы.



Вопросы и ответы

• В: какие двигатели вы можете предоставить?

• О: мы можем обеспечить двигатель постоянного тока, мотор-редуктор постоянного тока, включая мотор-редуктор, планетарный мотор-редуктор, червячный мотор-редуктор; Напряжение, скорость свободной нагрузки, Номинальная скорость, номинальный крутящий момент и размер могут быть настроены;

• В: какое время доставки образцов и массового производства?

• О: для образцов, если у нас нет запаса материала, срок поставки 15-20 дней; Если у нас есть запас, дата производства может быть 3-5 дней;

• Для массового производства, обычно организуется по расписанию, ваш заказ будет более быстрым, чем мы будем производить; В слабом сезоне Срок поставки составляет 25 доз; для напряженного сезона нам потребуется более 30 дней, если количество большое;

• Вопрос: какие спецификации. Должен ли я предоставить перед изготовлением образца?

• О: хорошие вопросы! Пожалуйста, сообщите нам спецификации. ОНапряжение, скорость свободной нагрузки, скорость нагрузки, номинальный крутящий момент, Размер спец. Или другие особые требования; Мы предоставим вам наилучшие рекомендации;

• Вопрос: Есть ли отчет о тестировании или Спецификация двигателя, когда я получу образец?

• О: Да, мы предоставляем отчет о тестировании и спецификацию в формате PDF после того, как образец будет готов;
