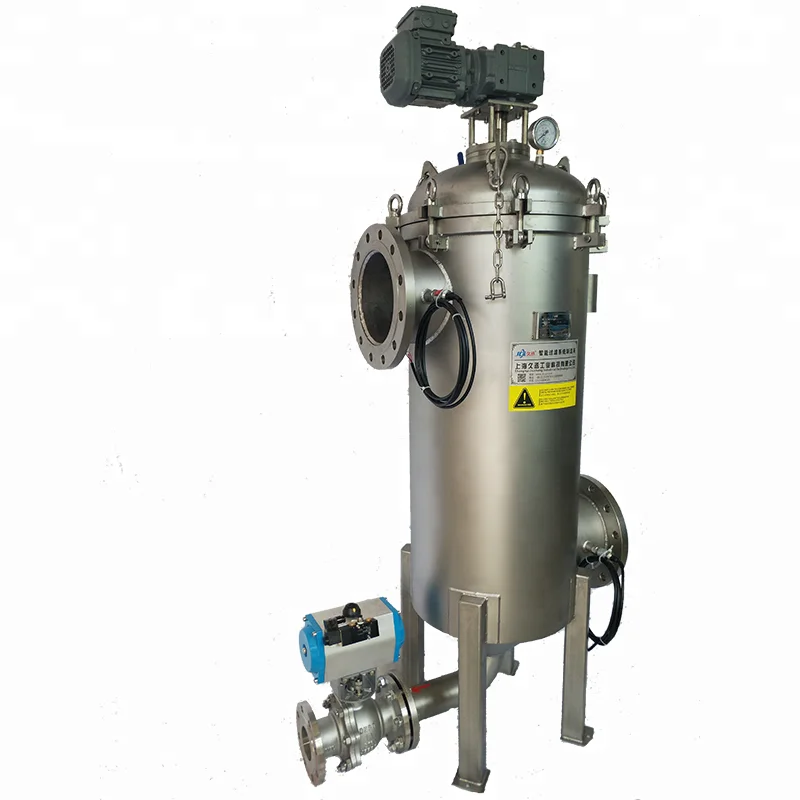

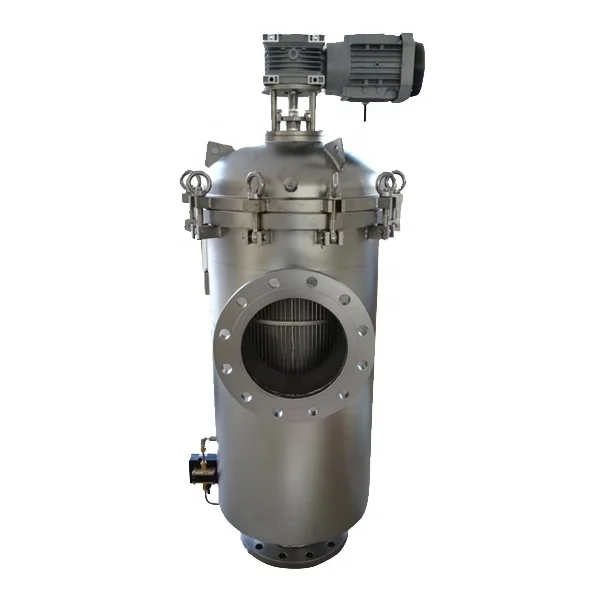

Высококачественный автоматический фильтр для самоочистки

1. Серия AFB-это новый тип самостоятельного-Очищающий фильтр, который самостоятельно разработан Shanghai JCI с нашей собственной интеллектуальной собственностью.Он предназначен для непрерывной онлайн-фильтрации для удаления примесей на внутренней поверхности экрана фильтра с помощью высокоэффективной механической скребки.

2. AFB фильтр может быстро удалить загрязнения с поверхности фильтрующих экранов, тем самым удаляя больше примесей с высокой эффективностью.Применяется к фильтрации воды и различных низких вязких жидкостей.AFB фильтр разработан и изготовлен согласно стандартам Шанхая JCI для высокой производительности, высокого качества и высокой надежности, он отличается международным первоклассным качеством.

3. AFB фильтр всегда держит фильтрующий элемент в чистоте благодаря передовому режиму самоочистки, и разрядите жидкость для отходов, содержащую примеси высокой концентрации, чтобы уменьшить отходы материала.Более эффективно фильтровать воду с низким качеством и низкой вязкостью жидкости.AFB фильтр с заметными техническими преимуществами и низкими эксплуатационными затратами, он постепенно перемещает традиционные ручные фильтры в различных областях, таких как вибрирующие фильтры, фильтры для мешков, фильтры для корзин и т. д.

Отображение сведений о продукте

Как это работает?

Статус фильтрации (см. рис. 1)
Жидкость течет изнутри от входа. Жидкость течет наружу от внутренней поверхности экрана фильтра, и примеси перехватываются на внутренней поверхности. Затем жидкость вытекает из розетки; с течением времени примеси постепенно увеличиваются, а дифференциальное давление увеличивается. Мы можем начать очистку экрана фильтра в соответствии с предустановленным дифференциальным давлением или синхронизацией.

Состояние очистки (см. рис. 2)

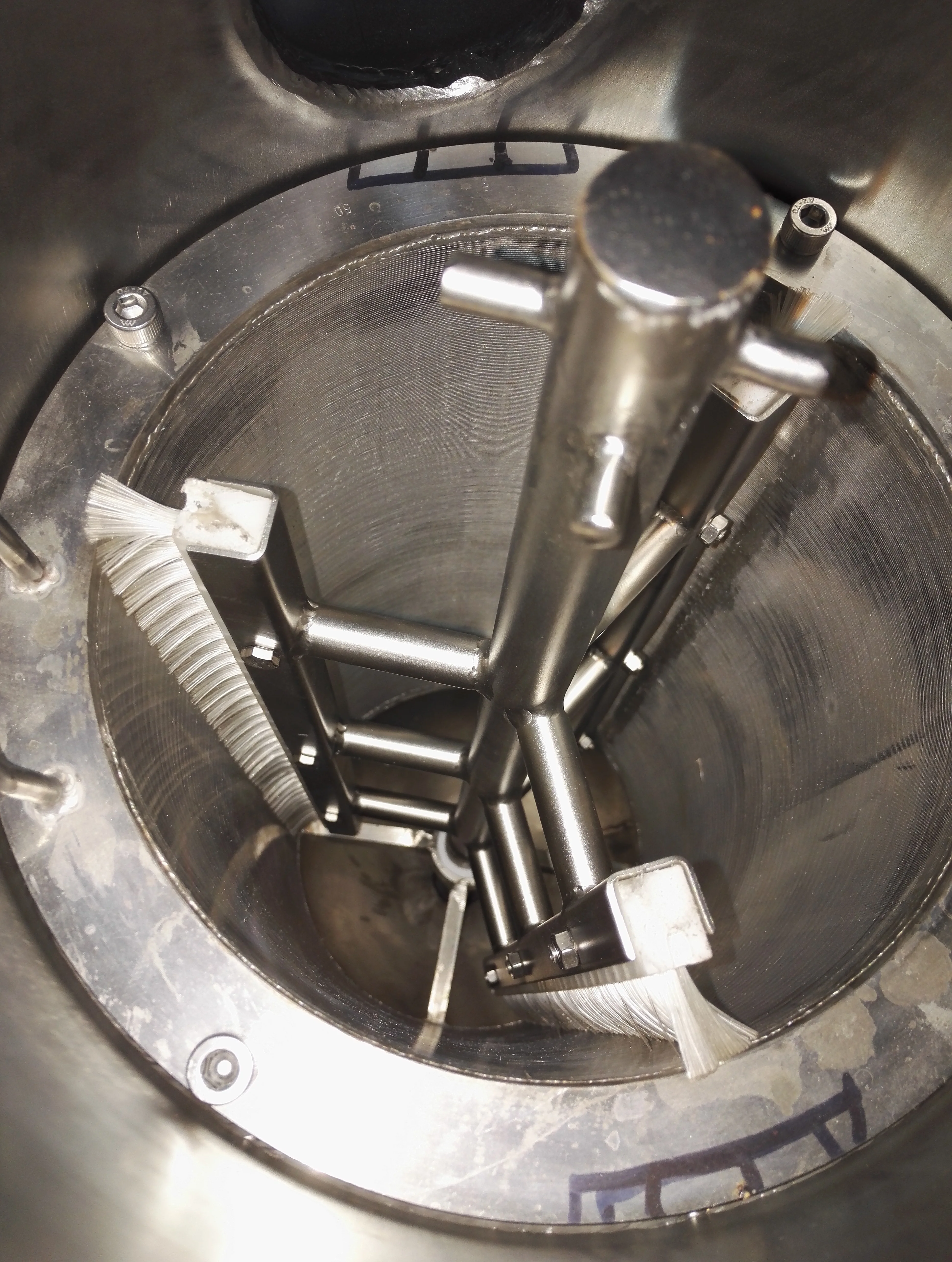

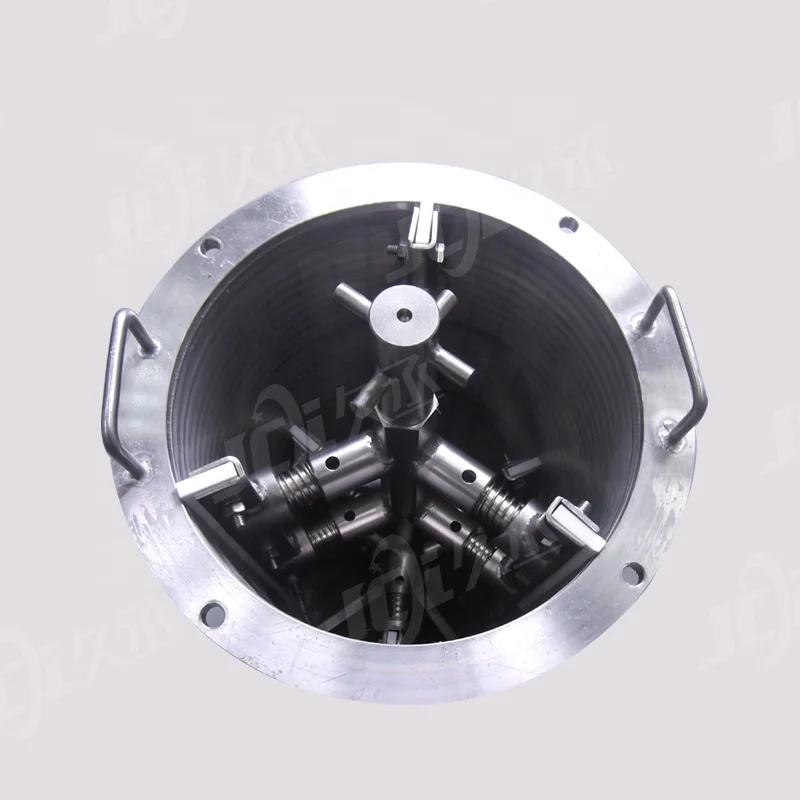

Двигатель движет щетки для очистки, чтобы вращаться горизонтально, чтобы очистить экран фильтра. В тех случаях, когда щеткиВращается, примеси удаляются и фильтруются вдоль сетки фильтра к нижней части фильтра, а примеси с большой удельной гравитацией осаждаются в грязный коллектор. Каждая очистка состоит из нескольких штрихов. После очистки экрана фильтра восстанавливается способность фильтрации.Нет прерывания фильтрации во время самоочистки.

Состояние разрядки (см. рис. 3)
После нескольких циклов очистки примеси накапливаются до определенного количества. Регулярное открытие дренажного клапана и сброс жидкости, содержащей высокую концентрацию примесей. Которые также могут быть переработаны, если это необходимо.

Технические параметры и технические характеристики:

Модель No.	AFB Series
Применимая жидкость	Водо-и вязких жидкостей (˂800, 000cps); Примесь level˂1, 000ppm
Точность фильтра	10-5000 мкм
Дизайн под давлением	1,0 МПа (более высокое давление может быть настроено.)
Дизайн температуры	0-200 °C (зависит от уплотнений.)
Один площадь фильтрации	0.14m2-1.45m2
Очистка перепада давления	0.05MPa
DP контроллер	Передатчик дифференциального давления или переключатель дифференциального давления
Мотор-редуктор	Трехфазная мощность, 380 В, класс защиты IP55; турбинный червячный редуктор
Стандарт надежного соединения	Фланец, HG20592-2009 (стандарт), HG20615-2009 (Совместимость с ANSI B16.5)

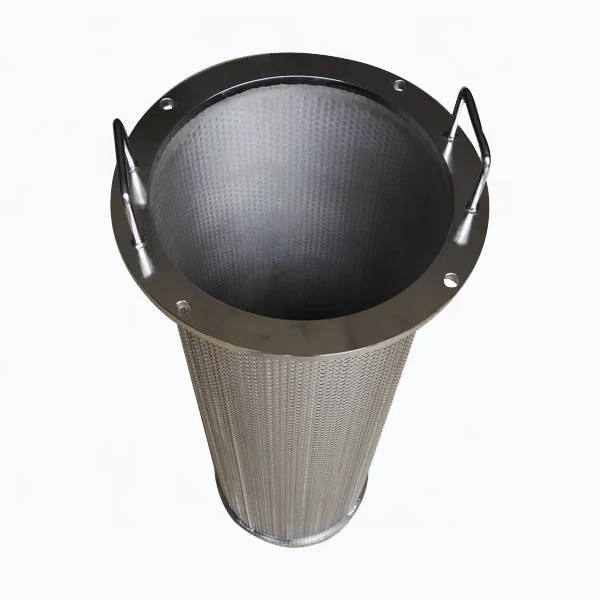

Фильтрующие элементы	V-образная сетка/Спеченная сетка
Фильтрующий элемент Материал	304/316L/2205/титан
Материал корпуса	SS304/SS316L/углеродистая сталь/дуплексный 2205
Материал кисти	Проволока из нейлона/нержавеющей стали
Корпус материал уплотнения	Нитрил NBR Резина (стандарт)/viton (FKM) фторопластовая Резина
Разгрузка клапана	ПВХ шаровой клапан с пневматическим приводом, защитный ранг IP65
Механизм подачи	380 В переменного тока, 0,4-МПа чистый и сухой сжатый воздух

Технические характеристики и преимущества

1. горизонтальный роторный соскабливание, соскабливание непосредственно от примесей, Хорошо фильтрация вязких жидкостей и удаление вязких, мягких и подвешенных примесей;
2. простая структура, простота демонтажа; после удаления скребка, легко вынуть экран фильтра, и легко очистить внутри;
3. Автоматическая работа, непрерывная онлайн-фильтрация, в итоге замена и очистка экрана тяжелый фильтр;
4. не производить одноразовые фильтрующие материалы, экономя расходные материалы и экологические расходы;
5. небольшая потеря давления фильтрации, стабильный расход, энергосбережение полезно для непрерывной стабильности всего процесса;
6. Герметичная фильтрация, предотвращающая утечку опасных материалов, выгодна для безопасного производства и здоровья персонала;
7. Жидкость для сброса отходов с высокой концентрацией примесей может быть переработана, чтобы уменьшить потерю высококачественных материалов;
8. Различные передовые системы управления являются опциональными, мощными, эффективными и надежными;
9. Выбор всемирно известных брендов компонентов, высокая надежность, низкие затраты.

Автоматическая очистка системы управления

Фильтр AFB оснащен автоматической очисткой

Система управления, интегрированное дифференциальное давление

Параллельное управление очисткой и синхронизацией

Функция, которая контролирует его эффективную работу,

В соответствии с условиями эксплуатации. В том случае, если

Необходимо, система способна реализовать реальные-

Время и удаленный мониторинг DCS на заказ.

Чистка дифференциального давления является наиболее

Эффективный режим очистки, который отражает

Накопление фильтровальных тортов и блокировка фильтрующего элемента. Когда предустановленный перепад давления достигнут, он начинает самоочищающееся действие. Предположим, что разница в давлении очистки составляет 0,1 МПа, которая может регулироваться в пределах 0,01-0,1 МПа, в рабочих условиях. Периодическая очистка может быть установлена 0-24 часа, и если дифференциальный режим неэффективен, Временная схема все еще работает. Его можно считать конечной защитой. Настройка периода очистки должна быть близка к среднему периоду режима очистки фильтра с перепадом давления.

Автоматический регулятор дифференциального давления имеет два вида форм, переключатель дифференциального давления и передатчик дифференциального давления. Передатчик может выводить дифференциальное значение давления в реальном времени с более высокой чувствительностью и надежностью, чтобы облегчить мониторинг на большие расстояния и в режиме реального времени DCS.

Применение продукта

Часть применимые индустрии

Применимая жидкость типа:GКруглая вода, морская вода, Озерная вода, водохранилище, циркуляционная Охлаждающая вода, замороженная вода, распылительная вода, теплообменная вода, уплотняющая вода, охлаждающая вода подшипника, впрыск воды нефтяной скважины, циркуляционная вода ремесла, обработка охлаждающей жидкости, очистки воды и т. д.

Эффект фильтрации:Проверка постоянной стоимости, Удаление крупных частиц, очищающая жидкость и защитное ключевое оборудование.

Тип фильтрации:Механическая онлайн фильтрация скребка.

Часть наших сотрудничающих клиентов

Фотографии клиентов на месте

Сопутствующие товары

Наша компания

Профиль компании

Shanghai JCI Technology co., Ltd.-ведущая компания в области дизайна и производства по всему миру. Компания специализируется на автоматической и интеллектуальной фильтрации,Особенно имеет важный статус в области самоочистки фильтрации.

У нас есть большая группа отличного технического персонала, специализирующегося на фильтрации НИОКР. Компания осуществляет строгий контроль всех процессов, начиная от проектирования до производства, инспекции и послепродажного обслуживания, как это проводит ее опытные инженеры. Осознание качества и обслуживания, а также духа детально сфокусированного производства было проникнуто в каждую деталь компании. Осуществляя научное и нормотворческое управление и создавая архив обслуживания для каждого продукта, мы можем гарантировать, что каждый продукт и каждая деталь его превосходны, безопасны и надежны.

Мы являемся глобальной профессиональной компанией. На протяжении многих лет мы имеем много НИОКР, управления и производственных центров, маркетинговых и сервисных сетей по всему миру.Штаб-квартира находится в Шанхае, компания имеет две производственные базы в куньшане, Цзянсу и Тайване, Китае, и имеет агентов в Сингапуре, Малайзии и Мьянме и т. д.В будущем JCI станет лидером в области автоматической системы фильтрации и технологии промышленной очистки, что позволит эффективно и безопасно фильтровать товары для обслуживания всего мира.

Почему выбирают нас?

Профессиональные специалисты по маркетингу

1. не менее 2 месяцев технической подготовки продукта перед работой.
2. Ответьте на ваши вопросы в течение 5 минут; отправьте конкурентоспособную цену в течение 2 часов.
3. Бизнес английский основной и общаться гладко.

PПрофесиональных проектную группу

1. встроенные фильтры соответствуют вашим требованиям к проекту.
2. Дизайн в течение 2 часов бесплатно.
3. послепродажное обслуживание инженеров, доступных для обслуживания машин за рубежом или совершения телефонных звонков. Решение проблем за 1 час.

Мы являемся фабрикой

1. самомаркетинг.
2. Мы строго контролируем все процессы, начиная от проектирования НИОКР, производства, инспекции и послепродажного обслуживания.
3. Добро пожаловать на нашу фабрику для посещения.

Оборудование для переработки

Процесса распиловки

Токарный станок для обработки

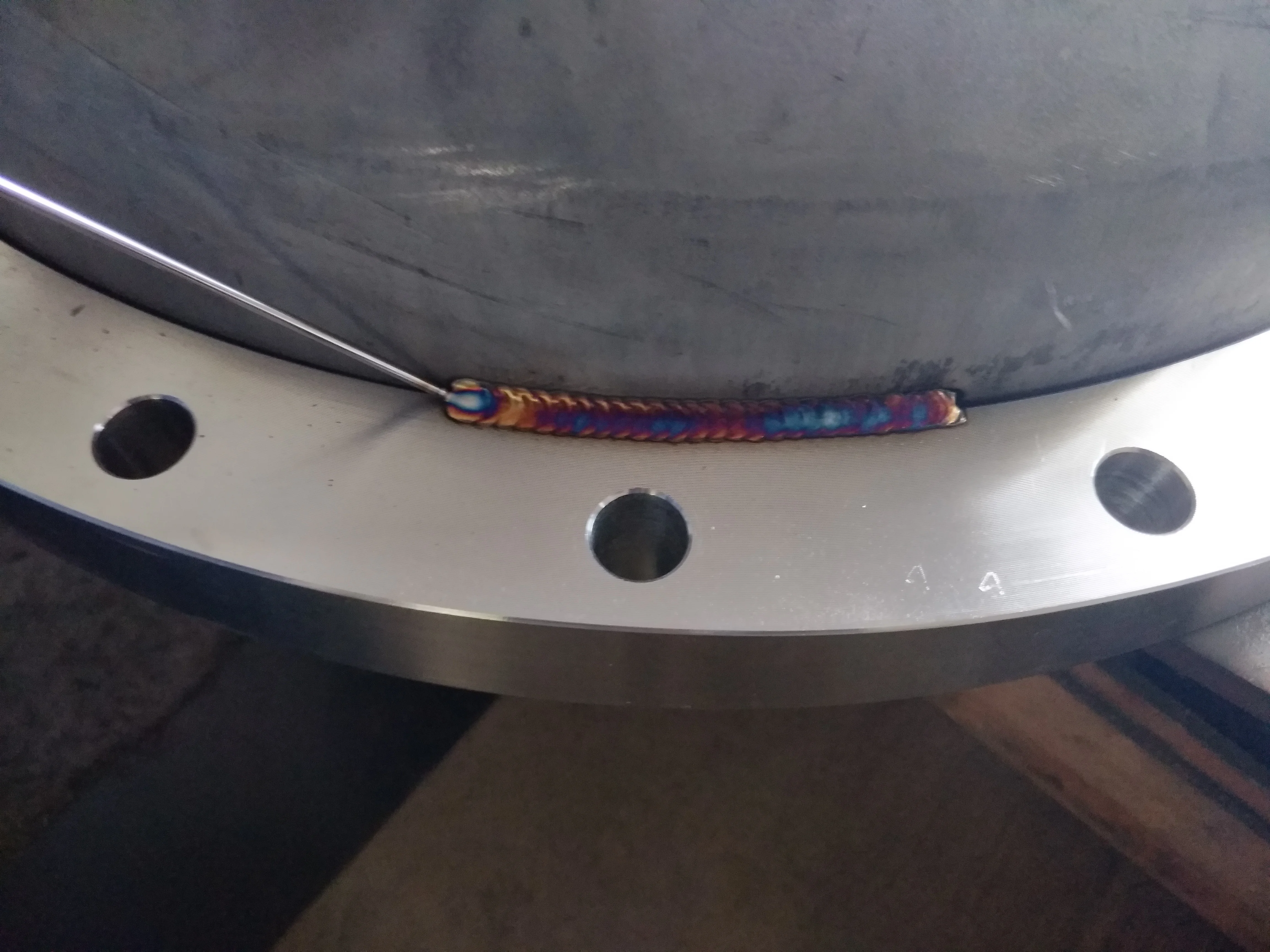

Процесс сварки
