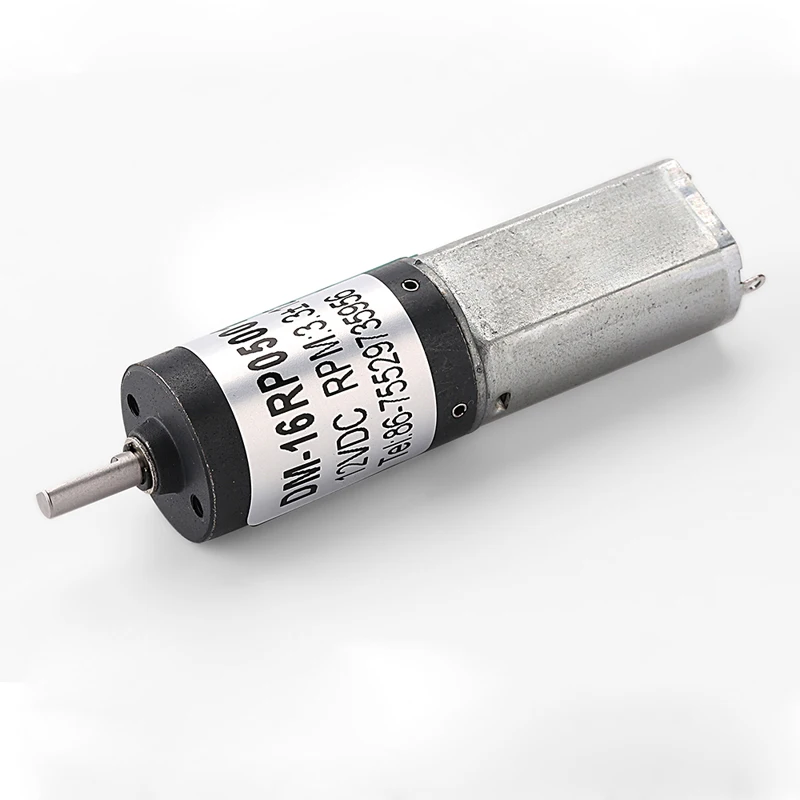

DM-16RP 050 12v dc редуктор скорости планетарного

DM-16RP 050, работающего на постоянном токе 12 в шестерни планетарный редуктор скорости мотора

1. Основное напряжение: 6VDC,12VDC, 24VDC

2. Типичные приложения: умный инструмент, цифровой продукт, автоматический дверной замок, медицинское оборудование, контроль безопасности, приложения для умного дома, роботы...

3. Размер коробки передач: 16 мм * L

4. Крутящий момент: 0.5-20kgf. См

5. Направление: CW, CCW

6. Напряжение, скорость и вал могут быть настроены на основе

7. Кодировщик 3PPR доступен



Внешний размер:







Коробка передач передачи данных:



Количество ступеней	1	2	3	4	5
Передаточное число	4,4.75	16,19, 22,5	64,76, 90107	256304361 428509	1024,1216,1444 1714,2036,2418
Длина коробки передач "L" мм	12,2	15,8	19,4	23	26,6
Крутящий момент (кгс. См)	2	3	4	5	5
Эффективность коробки передач	90%	81%	73%	65%	59%





Двигательный мотор данные:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	MA	Оборот в минуту (r/min)	MA	Оборот в минуту (r/min)	Gf. См	W	Gf. См	MA
DM-050-006-9000	6	≤ 60	9000	≤ 260	7500	8	0,6	≥ 30	≥ 550
DM-050-006-12000	6	≤ 70	12000	≤ 300	9300	10	1,0	≥ 40	≥ 1000
DM-050-012-9000	12	≤ 30	9000	≤ 130	7500	8	0,6	≥ 30	≥ 300
DM-050-012-12000	12	≤ 50	12000	≤ 200	10000	10	1,0	≥ 40	≥ 600



Мотор-редуктор для передачи данных:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	А	Оборот в минуту (r/min)	А	Оборот в минуту (r/min)	Кгс. См	W	Кгс. См	А
DM-16RP05000313000-22.5K	3,0	0,24	543,5	0,73	393,6	0,20	0,86	0,77	2,01
DM-16RP0500069000-107K	6,0	0,11	76,3	0,29	56,6	0,90	0,52	3,50	0,82
DM-16RP05000611400-361K	6,0	0,12	29,3	0,34	20,8	2,58	0,55	8,93	0,86
DM-16RP05001216000-16K	12,0	0,18	1037,2	0,51	765,8	0,31	2,53	1,23	1,47
DM-16RP05001216000-107K	12,0	0,12	160,5	0,41	127,6	1,44	1,89	7,04	1,53
DM-16RP05001216000-256K	12,0	0,12	65,7	0,45	52,3	3,36	1,80	16,46	1,75
DM-16RP05001216000-304K	12,0	0,12	56,0	0,44	44,6	4,00	1,83	19,70	1,71
DM-16RP05001216000-361K	12,0	0,15	46,6	0,45	34,6	4,68	1,66	18,22	1,32
DM-16RP05001216000-428K	12,0	0,12	40,6	0,40	32,0	4,40	1,45	20,70	1,44
DM-16RP05001216000-509K	12,0	0,11	34,3	0,38	26,3	5,09	1,37	21,76	1,28
DM-16RP0500128000-2418K	12,0	0,07	3,3	0,12	1,9	3,5	1,44	7,0	0,45



Кривой таблицей:

Модель: DM-16RP05000313000-22.5K



Модель: DM-16RP0500069000-107K

Обратите внимание:

Крутящий момент мотора шестерни = крутящий момент двигателя * коэффициент уменьшения * эффективность коробки передач;

Скорость мотора шестерни = коэффициент скорости двигателя/уменьшения

Детальная конфигурация двигателя может быть настроена в соответствии с запросами клиента,
Например, напряжение, скорость, а также длина и Форма вала...
