Мульти-электрод сопротивления метод получает больше и больше внимания научно-исследовательских институтов и колледжей в Китае благодаря своей Специальная акция в тонкой разведочных работ. Много исследований было сделано в эти годы, и это становится идеальным.

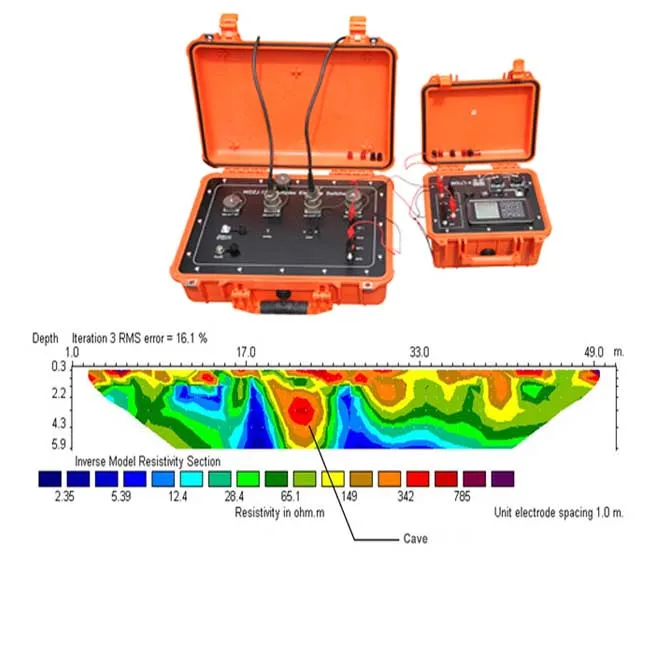

В соответствии с потребностями пользователей, наш Институт разрабатывает WGMD-3 многоэлектродную систему измерения удельного сопротивления, принимая WDJD-3 mutil-function Цифровой DC индуцированный Инструмент Сопротивления поляризации в качестве контрольной части, WDZJ-3 в качестве мультиплексного электродного конвертера. Более того, мы сотрудничаем с другими учебными заведениями и разработали Электрический обработки конкретной программы, что делает интерпретация все более и более удобной и визуальный.
Прибор может быть широко применен в обнаружении металлических и неметаллических минеральных ресурсов, геофизических исследованиях города, геофизических исследованиях железных дорог и мостов и других применениях. Он также применяется в гидрологические геологии и мониторинг подземных вод, таких как товары из Китая, оборудование для грунтовых вод, найдите основание строительства плотин и защиты от наводнений дамбы начальной стадии неисправности, по-прежнему может используется для геотермальных поиска.
![induced polarization.jpg]()
Особенности, состав и функции
Основная машина системы имеет несколько применений. Его можно использовать не только для обычной электрической съемки постоянного тока, но и для многоэлектродной съемки сопротивления. Он имеет свои особенности высокая точность, высокая скорость, большой объем памяти, китайский иероглиф меню сессии печатной машины, простота в эксплуатации, и гибкий мультиплекс электрод конвертер. Его функция самопроверки может даже найти Каждый коммутатор. WGMD-3 системы можно подключить множество мультиплекс электрод постоянного тока в постоянный преобразователи в серии сочинять каскад путем коммуникации кабель. Эта система включает в себя следующие детали:
Геофизический Измеритель сопротивления электрическое оборудование для томографии резистивность и оборудование для поляризации

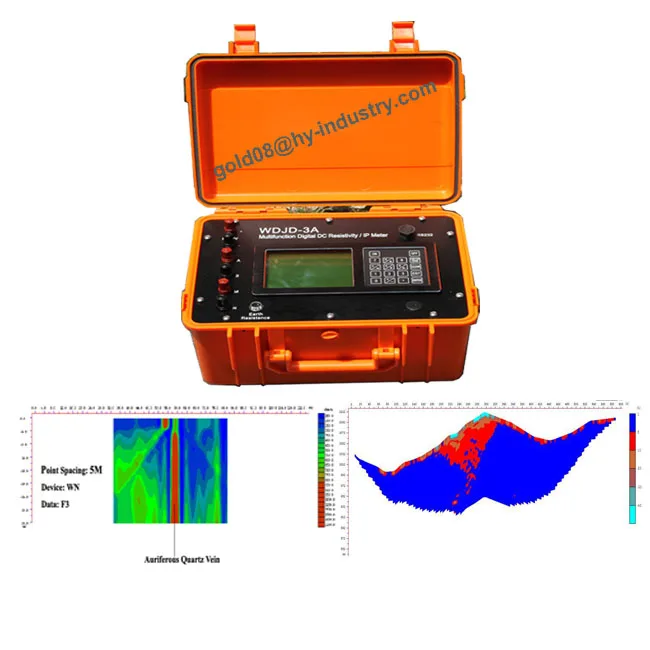

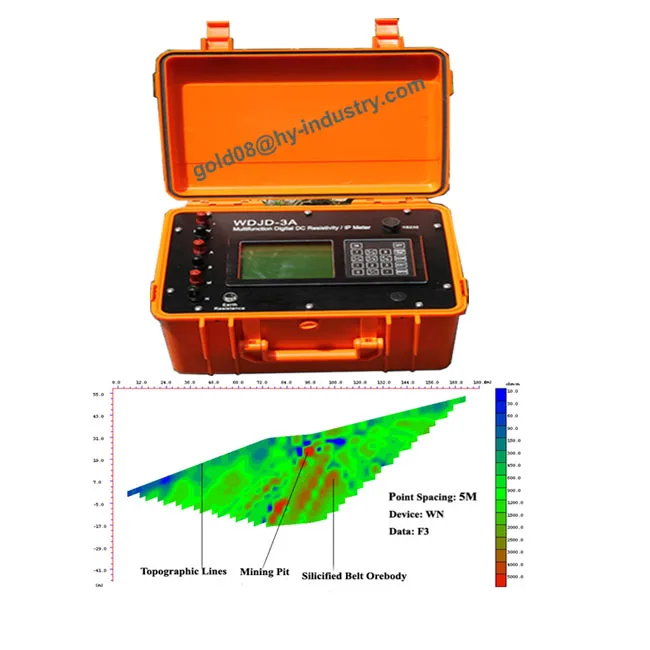

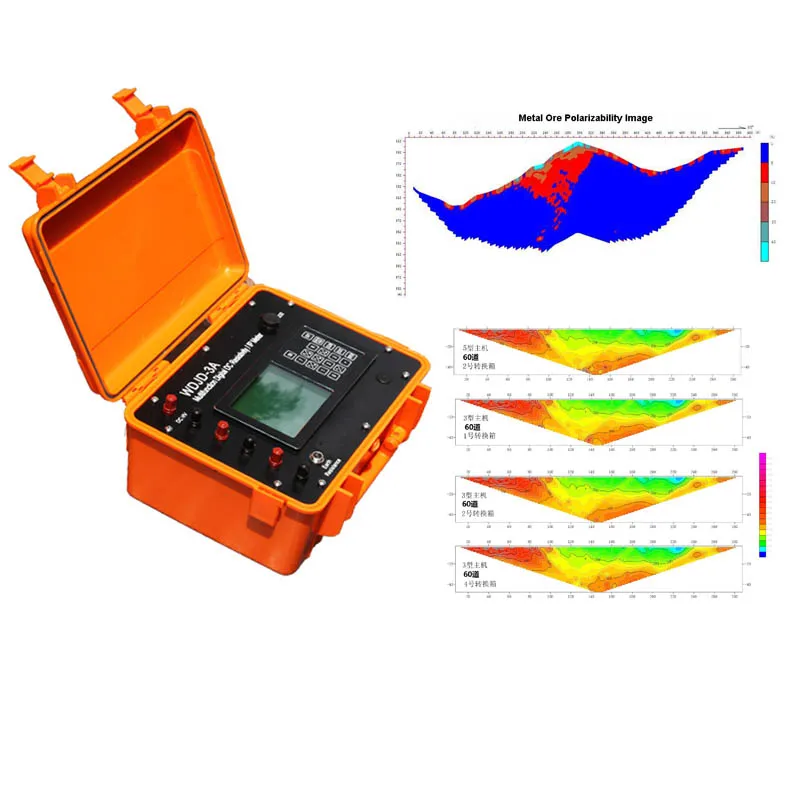

(1) WDJD-3 mutil-function Цифровой DC индуцированный поляризационный инструмент
- Обычные постоянного тока сопротивление измерения
- Измерение многоэлектродного сопротивления
- Отображение и запоминание результатов измерений
- Встроенный передатчик и приемник
- RS-232C порт
- Супер-низкое энергопотребление
- 13 видов композиция

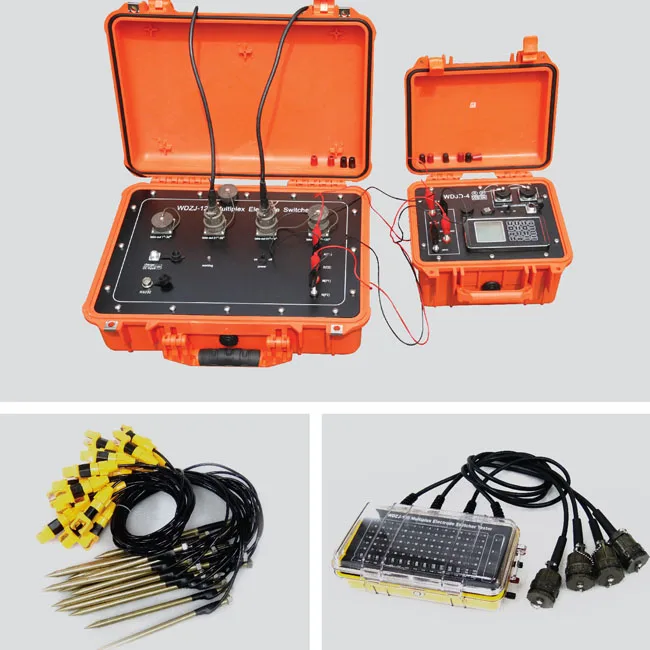

(2) WDZJ-3 мультиплексный электродный преобразователь
- Точная и надежная микрокомпьютерная манипуляция
- Быстрая скорость Реле Переключатель
- Unrestraint электрод в сборе
- Самопроверка массива переключателя
- Двойной RS-232C порт
- Свободное каскадное соединение, удобное расширение
(3) программное обеспечение
- Передача данных и формат
- Общие данные для редактирования и рисования
- Электрические звучание автоматический объяснить
- Многоэлектродный хроматограммный процесс
- Chorisogram, chromatogram, 3-D изогнутая диаграмма поверхности
- 2-D сопротивление инверсии
Технические характеристики:
(1) WDJD-3 mutil-function Цифровой DC индуцированный поляризационный инструмент
Приемник
- Напряжение: 6V
Точность съемки: если Vp≥ 10 мВ, то ± 5 ‰ ± 1 LSB, если Vp < 10 мВ, то ± 1% ± 1 LSB
- • Сила тока: 5A
Точность съемки: если IP≥ 10 мА, то ± 5 ‰ ± 1 LSB, если IP < 10 мА, то ± 1% ± 1 LSB
- Приемник ± 1% ± 1 символ
- 50 Гц промышленная частота нажатия: ≥ 80 дБ
- Входное сопротивление: ≥ 50 мОм
Передатчик
- Максимальное напряжение питания: 900 в
- Максимальный ток подачи: 5A
- Импульсная ширина источника питания: 1 ~ 60s,
- Рабочий цикл: 1:1
Другие
- Рабочая температура: -10 ℃ ~ 50 ℃, 95% RH
- Сила тока: ≤ 55 мА
- Мощность: Восемь аккумуляторов размера D (или те же характеристики никель-кадмиевый аккумулятор)
- Размеры (L×W×H): 310 мм × 210 мм × 210 мм
- Вес: 7 кг
(2) WDZJ-3 мультиплексный электродный преобразователь
- Электродный преобразователь: 60
- Сопротивление изоляции: ≥ 500MΩ
- Максимальное рабочее напряжение: 450VDC
- Максимальный рабочий ток: 2.5ADC
- Мощность: Восемь аккумуляторов размера D (или те же характеристики никель-кадмиевый аккумулятор)
