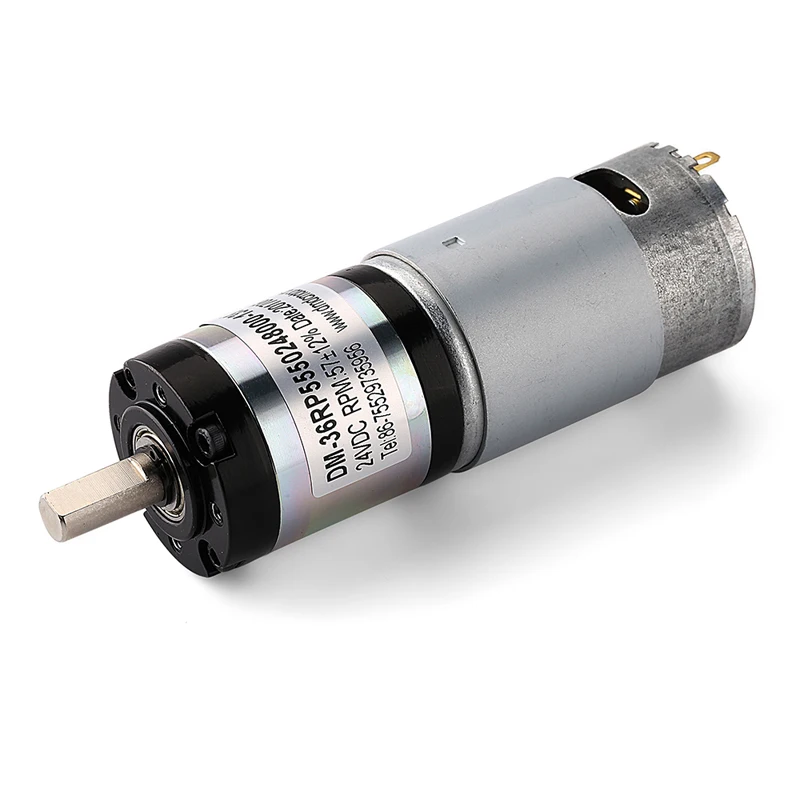

DM-36RP 555 36 мм 24 вольт электрический планетарный редуктор постоянного

DM-36RP 555 36 мм 24 вольт электрический планетарный dc мотор-редуктор

1. Основное напряжение: 6VDC,12VDC, 24VDC

2. Типичные приложения: умный инструмент, цифровой продукт, автоматический дверной замок, медицинское оборудование, контроль безопасности, приложения для умного дома, роботы...

3. Круглая коробка передач размер: 36 мм & phi;* л

4. Крутящий момент: 1-80kgf.cm

5. Направление: CW, CCW

6. Напряжение, скорость и вал могут быть настроены на основе

7. Кодировщик 13PPR доступен

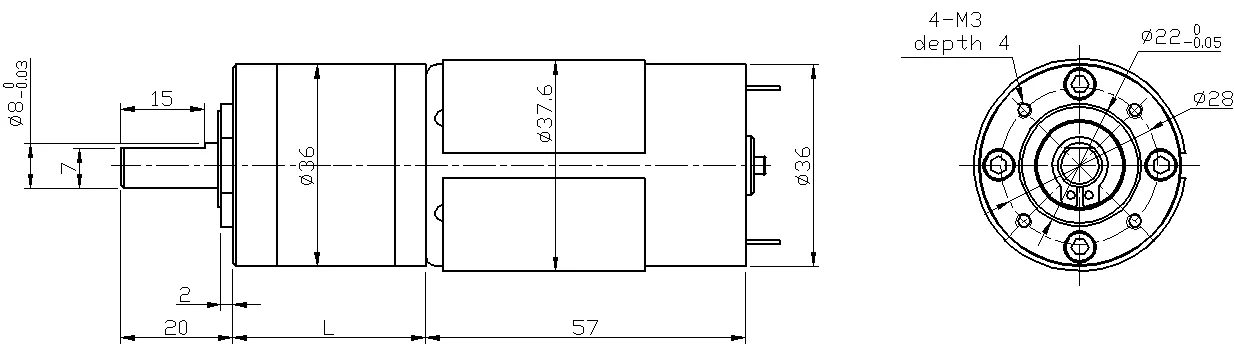

Внешний размер:

Коробка передач передачи данных:



Количество ступеней	1	2	3	4	5
Передаточное число	3,7, 5,2	14,19,27	51,71 100139	189264369515721	977,1367,1910,2671,3736
Длина коробки передач "L" мм	26,5	34,5	42,5	50,5	58,5
Крутящий момент (кгс. См)	10	18	40	50	60
Эффективность коробки передач	90%	81%	73%	65%	59%

Двигательный мотор данные:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	MA	Оборот в минуту (r/min)	MA	Оборот в минуту (r/min)	Gf. См	W	Gf. См	MA
DM-555-012-3000	12	≤ 140	3000	≤ 800	2200	150	3,4	≥ 480	≥ 2400
DM-555-012-4500	12	≤ 220	4500	≤ 1200	3300	220	7,4	≥ 700	≥ 3840
DM-555-012-6000	12	≤ 350	6000	≤ 2000	4500	300	13,8	≥ 960	≥ 4800
DM-555-024-3000	24	≤ 70	3000	≤ 400	2200	150	3,4	≥ 480	≥ 1280
DM-555-024-4500	24	≤ 110	4500	≤ 600	3300	220	7,4	≥ 700	≥ 2400
DM-555-024-6000	24	≤ 180	6000	≤ 1000	4500	300	13,8	≥ 960	≥ 3200

Мотор-редуктор для передачи данных:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	А	Оборот в минуту (r/min)	А	Оборот в минуту (r/min)	Кгс. См	W	Кгс. См	А
DM-36RP5550067000-515K	6,0	0,84	12,3	2,58	9,2	56,68	5,35	225,84	7,80
DM-36RP5550124500-51K	12,0	0,31	96,1	1,61	80,2	11,64	9,58	70,26	8,15
DM-36RP5550124500-264K	12,0	0,26	17,1	1,21	13,8	34,48	4,89	180,70	5,22
DM-36RP5550124500-515K	12,0	0,22	10,1	0,87	7,7	45,85	3,62	193,22	2,99
DM-37RP5550126000-5.2K	12,0	0,42	1191,3	2,00	993,0	1,26	12,83	7,56	9,91
DM-36RP5550126000-27K	12,0	0,55	224,2	2,38	187,7	7,65	14,74	46,95	11,78
DM-36RP5550126000-51K	12,0	0,29	113,5	1,52	94,1	9,03	8,72	52,76	7,52
DM-36RP5550126000-71K	12,0	0,39	82,9	1,88	66,5	13,82	9,43	69,82	7,91
DM-36RP5550126000-100K	12,0	0,38	59,3	1,64	48,8	16,51	8,27	93,10	7,48
DM-36RP5550126000-139K	12,0	0,28	42,2	1,40	36,1	20,88	7,73	143,40	8,01
DM-36RP5550126000-188K	12,0	0,43	31,3	1,88	25,7	33,70	8,89	189,19	8,55
DM-36RP5550126000-262K	12,0	0,57	22,3	2,10	17,8	51,73	9,46	255,34	8,20
DM-36RP5550129000-51K	12,0	0,64	179,2	3,48	150,3	13,63	21,03	84,45	18,27
DM-36RP5550243100-100K	24,0	0,12	29,4	0,44	23,5	17,00	4,21	87,00	1,73
DM-36RP5550243000-139K	24,0	0,08	21,3	0,36	17,1	21,01	3,69	106,86	1,50
DM-36RP5550246000-14K	24,0	0,20	417,0	1,03	342,7	3,47	12,19	19,46	4,86
DM-36RP5550246000-189K	24,0	0,24	31,5	1,16	26,0	41,81	11,16	240,34	5,57
DM-36RP5500249200-3.7K	24,0	0,62	2410,1	2,79	1882,9	1,46	28,28	6,69	10,55

Кривой таблицей:

Модель:DM-36RP5550243100-100K



Модель:DM-36RP5550124500-515K

Обратите внимание:

Крутящий момент мотора шестерни = крутящий момент двигателя * коэффициент уменьшения * эффективность коробки передач;

Скорость мотора шестерни = коэффициент скорости двигателя/уменьшения

Детальная конфигурация двигателя может быть настроена в соответствии с запросами клиента,
Например, напряжение, скорость, а также длина и Форма вала...

Добро пожаловать OEM или ODMПроекты



Изображение продукта

Для офиса





Мастерская



Машины и оборудование для испытаний



Доставка

О нас

Шэньчжэнь Dongming Motor Co., Ltd. расширена в двигателях micro dc и dc gear motors. С 10-ти летний опыт и профессиональную команду научных исследователей и разработчиков, дунмин мотор выделяется в мотор-редуктор рынка в Китае. Мы успешно разработали более 100 серий двигателей micro DC. Наши продукты широко используются в бытовой технике, аудио/видео продуктах, офисном оборудовании, медицинских и косметических услугах, медицинских приборах, высококлассных игрушках, электронных инструментах, электронных товарах, автозапчасти и автоматические системы.



Вопросы и ответы

• В: какие двигатели вы можете предоставить?

• О: мы можем обеспечить двигатель постоянного тока, мотор-редуктор постоянного тока, включая мотор-редуктор, планетарный мотор-редуктор, червячный мотор-редуктор; Напряжение, скорость свободной нагрузки, Номинальная скорость, номинальный крутящий момент и размер могут быть настроены;

• В: какое время доставки образцов и массового производства?

• О: для образцов, если у нас нет запаса материала, срок поставки 15-20 дней; Если у нас есть запас, дата производства может быть 3-5 дней;

• Для массового производства, обычно организуется по расписанию, ваш заказ будет более быстрым, чем мы будем производить; В слабом сезоне Срок поставки составляет 25 доз; для напряженного сезона нам потребуется более 30 дней, если количество большое;

• Вопрос: какие спецификации. Должен ли я предоставить перед изготовлением образца?

• О: хорошие вопросы! Пожалуйста, сообщите нам спецификации. ОНапряжение, скорость свободной нагрузки, скорость нагрузки, номинальный крутящий момент, Размер спец. Или другие особые требования; Мы предоставим вам наилучшие рекомендации;

• Вопрос: Есть ли отчет о тестировании или Спецификация двигателя, когда я получу образец?

• О: Да, мы предоставляем отчет о тестировании и спецификацию в формате PDF после того, как образец будет готов;

Добро пожаловать запрос!
