Высокоточный индексирующий кулачковый индекс серии 210DT кулачковой камеры роторные индексирующие столы для машинного производства

Описание и отзывы

Трекер стоимости

Характеристики

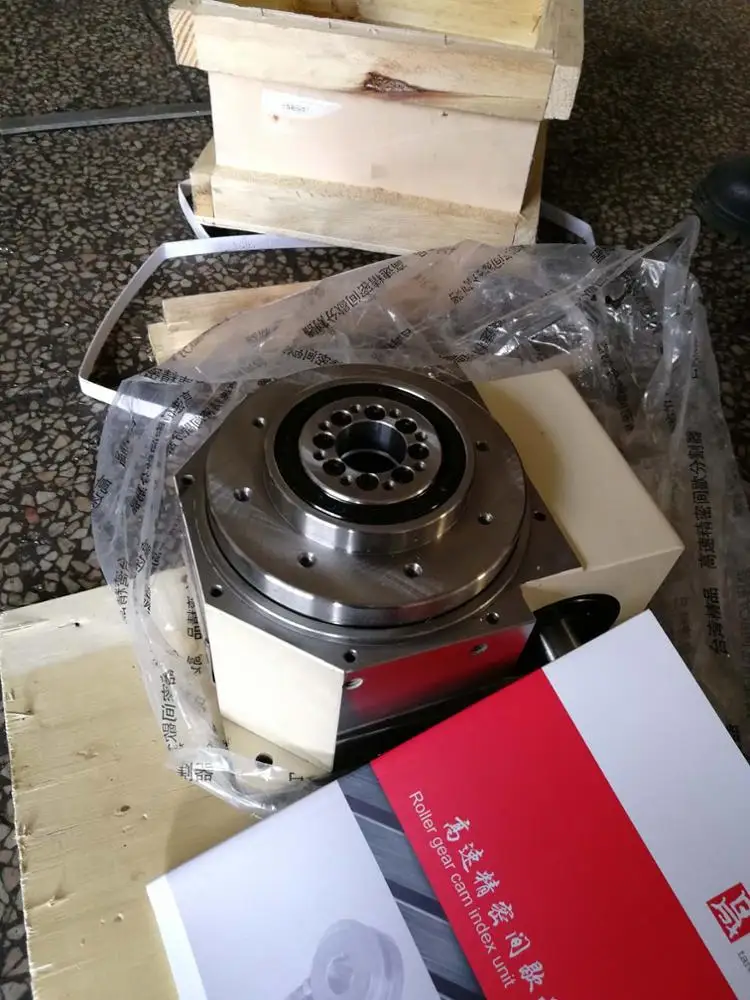

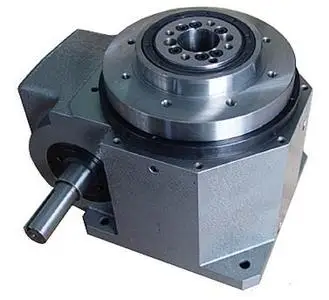

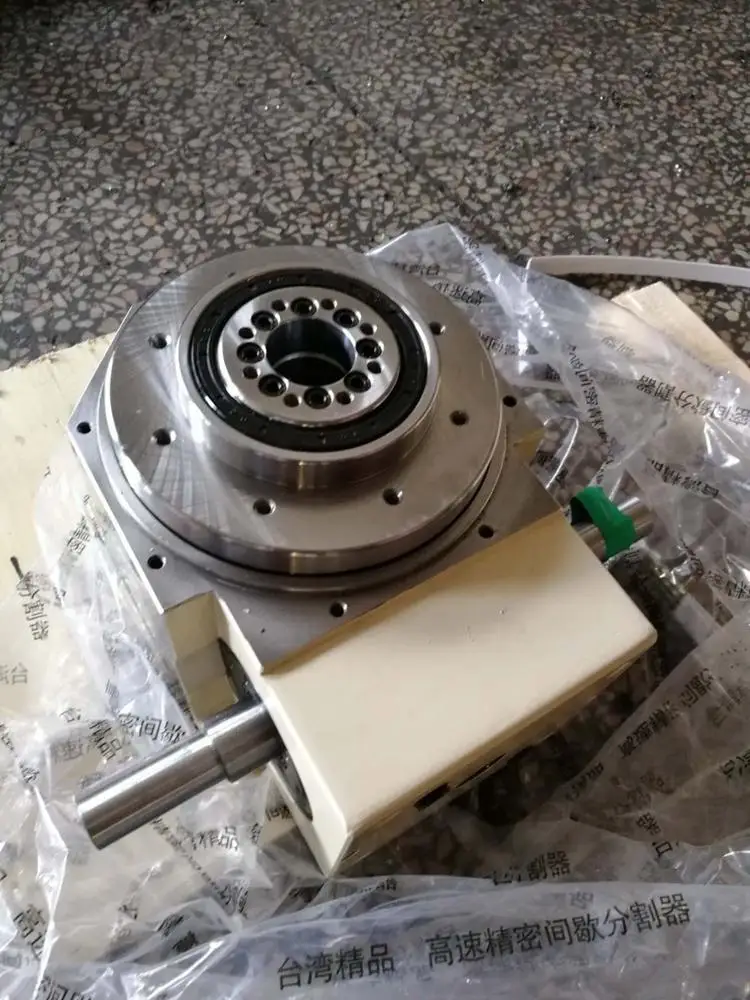

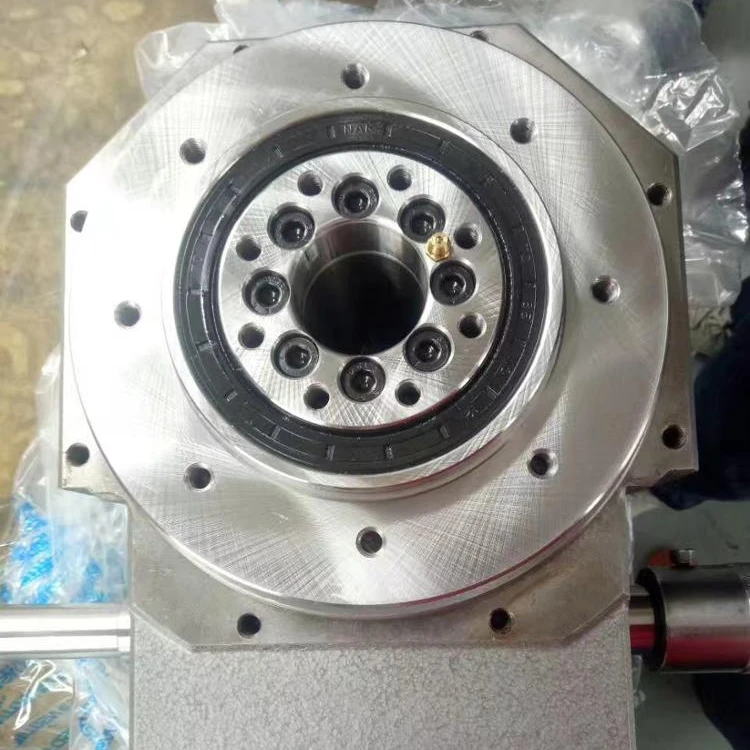

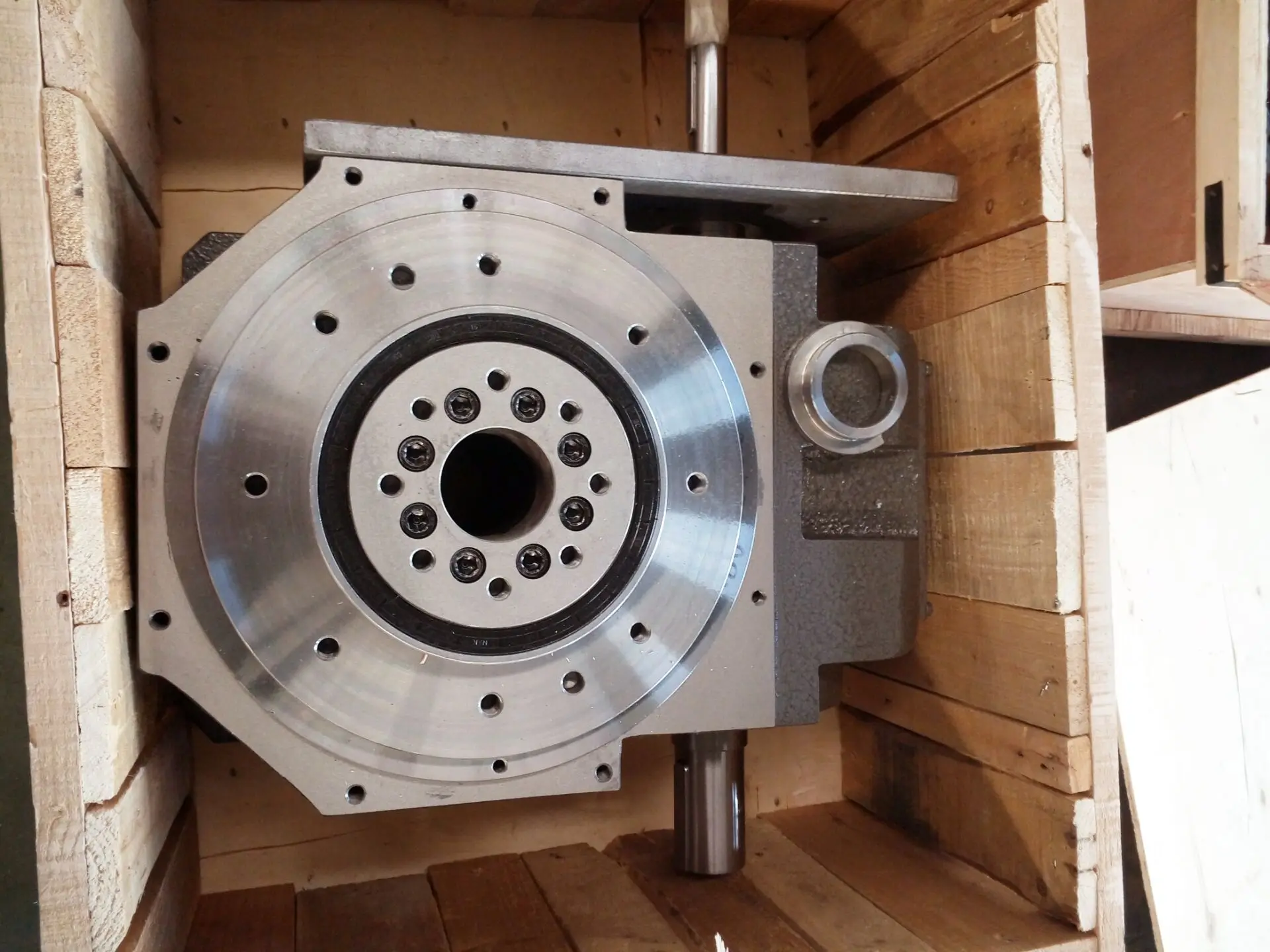

210DT Серии Cam Indexer

Описание продукта:

<

Бренд: Chengchang	Сертификация продукции:ISO9001	Настройки обработки::Да
Диаметр диска: 800-2100Мм	Нагрузка:0-600 кг	В основном применяется к: Автоматическая сборочная машина, печатный пресс
Расположение и сегментация одинаковых частей:2,3,4,5,6,8,10,12,16,20,24,30,32,36,40,48
Вождения угол:90 °,120 °,150 ° '180 °,210 °,240 °,270 °,300 °
Кривая кулачка: кривая деформации, кривая деформации синуса и кривая скорости деформации.
Направление вращения камеры: влево и вправо.

Стандартная погрешность:±30 секунд, адаптируемые под требования заказчика±Высокая точность 15 секунд.

Вес: 450 кг ограничитель крутящего момента (TL): 800 смазочный материал: 90-140 #

Соответствующий Мотор: 3KW скорости мотора при температуре не выше 1400 или 1450.

Преимущество:

Один. Долговечность

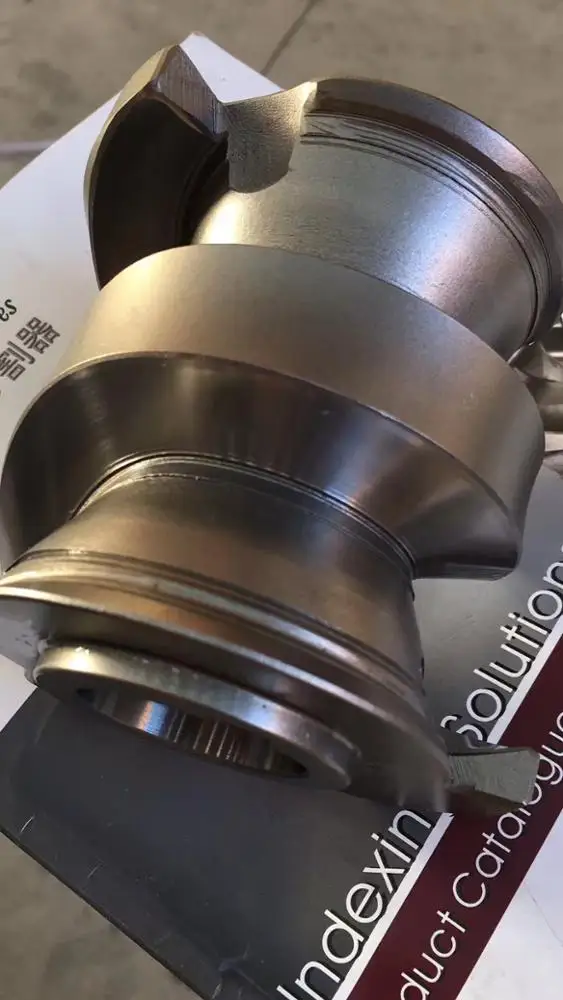

1. Технология обработки кулачков карбюрирует и измельчает, закаленный слой составляет около 5 мм.

2. Краска для распыления поверхности-это мембранный Тип сухого антикоррозионного масла.

3. Внутренний подшипник импортируется из Японии, NSK/NTN.

Два. Ценовых концессий. В том же качестве, наша цена является наиболее выгодной.

Три. Большое количество запасов.

Таблица параметров:

Позволяет использоватьСпособная радиальная нагрузка выходного вала (C1):1950 кгс	Макс. Повторяющийся крутящий момент на входном валу(C5):460 кгс-М
ВсеПозвольтеВ состоянииОсевая нагрузка выходного вала (C2):1520 кгс	Cd² на входной вал(Note1):0,62 кгс-m²
ВсеПозвольтеВ состоянииКрутящий момент выходного вала (Ts): Справочная таблица крутящего момента	Точность индексации:± 30 сек.
ВсеПозвольтеВ состоянииРадиальная нагрузка впускного вала (C3):1570 кгс	Вес: 450Кг
МА Макс. Повторяющиеся изгиб Сила входного вала (C4): 1130 кгс

Note1:CD² на входном валу имеет значение dwell ragne. Note2:Значение c1-c5-это значения, полученные для коэффициента безопасности = 2.

Нашу размерную сетку:

Достаточных складских помещений

Промышленный цех больших размеров

Современное производственное оборудование

Точность тестирования оборудования

Применение cam indexer
