Обзор продукта
Портативный РЧ Многофункциональный анализатор интегрирует несколько функций, таких как Двухпортовая векторная сеть
Анализ, проверка подачи кабеля и антенны, анализ спектра и Измерение мощности, предлагая вам мощный
Комплексное тестирование возможности!

Двухпортовый векторный Сетевой анализ:Он предлагает быстрое и точное комплексное измерение всех
S-параметры радиочастотной сети, обеспечивающие несколько форматов отображения, таких как логарифмический и линейный, фазовый,
Групповая задержка, диаграмма импеданса, полярные координаты и КСВ, а также измерение временной области
Функция стандартной конфигурации;

Кабель и антенный питатель тест:Он может проверить такие параметры антенного питателя, линии передачи, кабеля и
СВЧ сеть как КСВ, потеря возврата, сопротивление, потеря кабеля, с расстоянием к функции неисправности (DTF) к
Упростите процесс измерения и облегчите текущее тестирование работы фидера и кабеля и
Ненормальным ремонт измерений;

Спектральный анализ:Он обеспечивает мощную функцию анализа спектра, при минимальном разрешении полосы пропускания
1 Гц, уровень шума до-148dBm для измерения и анализа электромагнитных
Окружающая среда в поле;

Измерение мощности:С гибкой функцией измерения мощности, UUT может быть непосредственно подключен к
Входной порт спектра этого продукта для контроля мощности и измерения, или он также может быть подключен с
Usb-датчик питания для измерения мощности в широком динамическом диапазоне и высокой точности.

Основные функции:
1) компактный, легкий, хорошо адаптирующийся к окружающей среде, подходит для использования в полевых условиях;
2) Простая Работа с визуальным отображением результатов;
3) тестовые данные могут храниться для отзыва, совместимы с различными носителями данных, доступны во внутреннем
Память с внутренней Выдвижной 4 Гб sd-картой или USB внешней памяти;
4) Питание от аккумулятора, длительное время работы, подходит для использования в полевых условиях;
5) доступны интерфейсы, такие как USB и LAN, которые могут осуществлять контроль программ и передачу данных.

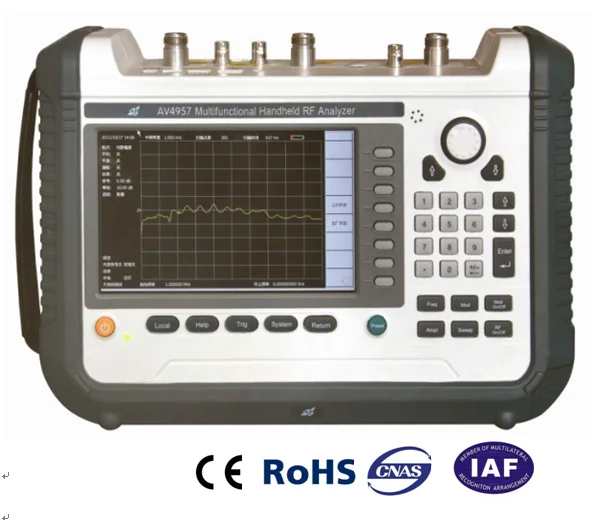

AV4957 портативный RF многофункциональный анализатор имеет мощные и богатые интегрированные функции тестирования, и
Отличается высокой надежностью, высокой повторяемостью и высокой адаптируемостью к окружающей среде, которая может быть полностью

Компетентен к новой задаче комплексного RF тестирования в области.

Двухпортовый векторный Сетевой анализ:
Со стандартным векторным сетевым анализом и возможностями измерения для полных 4S параметров, AV4957 can
Проверьте все s-параметры усилителя, фильтра, аттенюатора и диплексора и т. д. устройства и инструменты, с такими
Форматы отображения: логарифмический, линейный, фазовый, групповая задержка, сопротивление, полярные координаты, КСВ

Отображение результатов измерения фазы в сетевом анализе



Отображение результатов измерений полосы пропуска фильтра



Кабель и антенный питатель тест:
AV4957 может измерить обратную потерю, VSWR, сопротивление, потери кабеля и расстояние по вине, среди прочего,
Измерение потери и расстояния возврата поможет вам определить, какая именно ошибка в кабеле и
Система подачи антенны светодио дный к общей производительности системы ухудшения, простой рабочий интерфейс является более
Способствует техническому обслуживанию и ремонту на месте.





Спектральный анализ:
AV4957 имеет встроенную функцию анализа спектра (спектральный анализ, полевая прочность,
Мощность канала, занятая полоса пропускания, Демодуляция AM/FM, соотношение мощности соседнего канала), которые могут реализовать
Быстрое и эффективное Обнаружение и анализ сигнала в диапазоне частот 100 кГц ~ 6 ГГц и уровень шума меньше
Чем 148dBm.
3 трассировки могут отображаться одновременно, и доступны различные режимы детектора на выбор



Функция измерения силы поля может измерить силу поля сигнала, чтобы облегчить поиск
Интерференционный сигнал; также позволяет пользователю редактировать коэффициент антенны.



Занятое измерение полосы пропускания относится к измерению полосы пропускания, на который указан канал
Содержит х % энергии общей передающей мощности соответствует. Результаты измерений показывают
Режим измерения и занятое значение полосы пропускания, среди которых две вертикальные зеленые линии представляют
Занятая ширина полосы частот.





Измерение коэффициента мощности соседнего канала относится к измерению коэффициента передающей мощности канала к
Его мощность излучения на прилегающем канале.





Питание от USB измерения:
AV4957 ручной RF многофункциональный анализатор может использовать AV872XX серии USB датчик питания производства
41 st Institute for high-accuracy power measurement, который может проверить мощность RF/микроволновки на
Частота до 40 ГГц





Контроль Мощности:
AV4957 ручной RF многофункциональный анализатор может выполнять мониторинг мощности и измерение через
Спектра входной порт.





Уникальный режим развертки списка:
Спектральный анализ, тест антенного питателя и анализ сети все поддерживают режим развертки списка. Список развертки
Режим может помочь пользователю легко достичь быстрого измерения многодиапазонного.



Поддержка верхних и нижних лимитных линий:
Спектральный анализ, тест антенного питателя и Сетевой анализ Все поддерживают тестирование лимита. В линию
Может использоваться в качестве визуальной справки, а также может использоваться в качестве основы для суждения о пропуске/отказе, и
В то же время поддерживает громкоговоритель ultralimit тревожный





Поддержка внешней расширенной памяти USB
AV4957 Встроенный с большой емкостью памяти, с внутренней памятью, которая может быть расширена до 4 Гб на
Большинство, а также поддерживает внешнюю расширенную usb-память, которая может удовлетворить требования к хранению трассировки
Данные для измерения в поле.
Китайское и английское меню, простое в использовании
LAN/USB интерфейс передачи данных



Технические характеристики:
Антенный тест (опция P04):
Диапазон частот: 1 МГц ~ 6 ГГц
Точность частоты: ±2×10-6 (23℃)
±1×10-6/-10 ℃ (по сравнению с 23 ℃)
Разрешение частоты: 10 Гц
Данные: любое число между 2 ~ 1001
Эффективный направленность: ≥38 дБ
Эффективный источник/Melo III Mini с: ≥32 дБ
Отражение отслеживания: ±0. 08 дБ

Анализ сети:
Диапазон частот: 1 МГц ~ 6 ГГц
Точность частоты: ±2×10-6 (23℃)
±1×10-6/-10 ℃ (по сравнению с 23 ℃)
Разрешение частоты: 10 Гц
Эффективный направленность: ≥38 дБ
Эффективный источник match≥32 дБ
Отражение отслеживания: ±0. 08 дБ
Коробка передач для отслеживания: ±0. 08 дБ
Динамический диапазон: 1 MHz ~ 100 MHz ≥75 dB
100 МГц ~ 2 ГГц ≥70 дБ
2 ГГц ~ 6 ГГц ≥65 дБ

Спектральный анализ:
Частота:
Диапазон частот: 100 кГц ~ 6 ГГц
Частотная точность: ±2×10-6
Стабильность температуры: ±1×10-6/-10 ℃ (по сравнению с 23 ℃)
Точность считывания частоты: ± (частота считывания ×2×10-6 + 0,1 × RBW + 0,01 × ширина развертки)
Частота тестирования: 0 Гц, 10 Гц ~ 6 ГГц
Разрешение полосы пропускания: 1 Гц ~ 3 МГц, в 1-3-10 последовательности
Точность полосы пропускания:> ± 10%
Полоса пропускания видео (VBW): 1 Гц ~ 3 МГц, в последовательности 1-3-10
Sideband шума (CF = 1 ГГц):
≤-90 дбк/Гц @ 10 кГц
≤-93 дбк/Гц @ 30 кГц
≤-95 дбк/Гц @ 100 кГц
≤-110 дбк/Гц @ 1 МГц



Амплитуда:
Максимальная входная мощность при ВЧ входном порте: + 27 дБм (0,5 Вт)
Отображается средний уровень шума (1 Гц RBW, 10 Гц VBW, вход прекращен, 0 дБ затухание и
Средняя детектор):
Предусилитель: 10 МГц ~ 4 ГГц ≤-148 дБм
Предусилитель: 4 ГГц ~ 6 ГГц ≤-145 дБм
Предусилитель выключен: 10 МГц ~ 4 ГГц ≤-133 дБм
Предусилитель выключен: 4 ГГц ~ 6 ГГц ≤-130 ДБм

Полная абсолютная точность амплитуды (входной сигнал 0 дБм до-40 дБм):
10 МГц ~ 100 МГц ±1. 8 дБ
100 МГц ~ 2,0 ГГц ±1. 5 дБ
2 ГГц ~ 4 ГГц ±1. 9 дБ
4 GHz ~ 6 GHz ±2. 1 дБ (A)

Остаточный отклик (вход прекращен, 0 дБ затухание и предусилитель выключен):
50 МГц ~ 6 ГГц ≤-80 дБм

Детектор: стандартный, положительный пиковый, отрицательный пиковый, образец, средний, средний квадратный (rms)
ВЧ вход VSWR: ≤1. 8:1

Мониторинг мощности (вариант 07)
Диапазон частот: 100 кГц ~ 6 ГГц
Диапазон мощности: + 20 дБм ~-40 дБм
Точность питания: ± 4 дБ

Измерение мощности USB (опция 06)
Датчик питания USB: AV87231 10 МГц ~ 18 ГГц
AV87232 50 МГц ~ 26,5 ГГц
AV87233 50 МГц ~ 40 ГГц

Общие технические показатели:
Тип соединителя: гнездо n-типа
Входное сопротивление: 50 Ω (номинальное)
Внешняя ссылка: Тип входа: BNC female
Контрольная частота: 10 МГц
Требуемый уровень: от-20 дБм до 10 дБм
Дисплей: 7-дюймовый трансфлективный цвет TFT-LCD разрешение дисплея 800x480.
Динамик: Встроенный
Разъем для наушников: встроенная флеш-память
Интерфейс: 2 интерфейса USB типа A, 1 Интерфейс USB типа B и 1 интерфейс LAN
Экологическая адаптивность: Соответствует GJB3947A-2009 стандартным требованиям для устройства класса III
Диапазон рабочих температур:-10℃ ~ + 50℃
Диапазон температур хранения:-40 ℃ ~ + 70 ℃
Максимальный вес: 4,3 кг (без аккумулятора)/4,8 кг (включая батарею)
Максимальные размеры: 330 мм × 230 мм × 116 мм

Источник питания:
Внешний вход постоянного тока: от 15 до 19 В постоянного тока
Внешний адаптер питания переменного тока:
Вход: 100 В-240 В переменного тока, 50-60 Гц, 1,7 А

Выход: 15 В постоянного тока, 4 а
Батарея: литиевая батарея, 10,8 В, 7,2 А-ч
Время работы аккумулятора:> 3 ч
Потребляемая мощность: 32 Вт (за исключением зарядки аккумулятора)
