Высокоточный кулачковый индекс серии 70DF роторные индексирующие столы для автоматической штамповочной

Описание и отзывы

Трекер стоимости

Характеристики

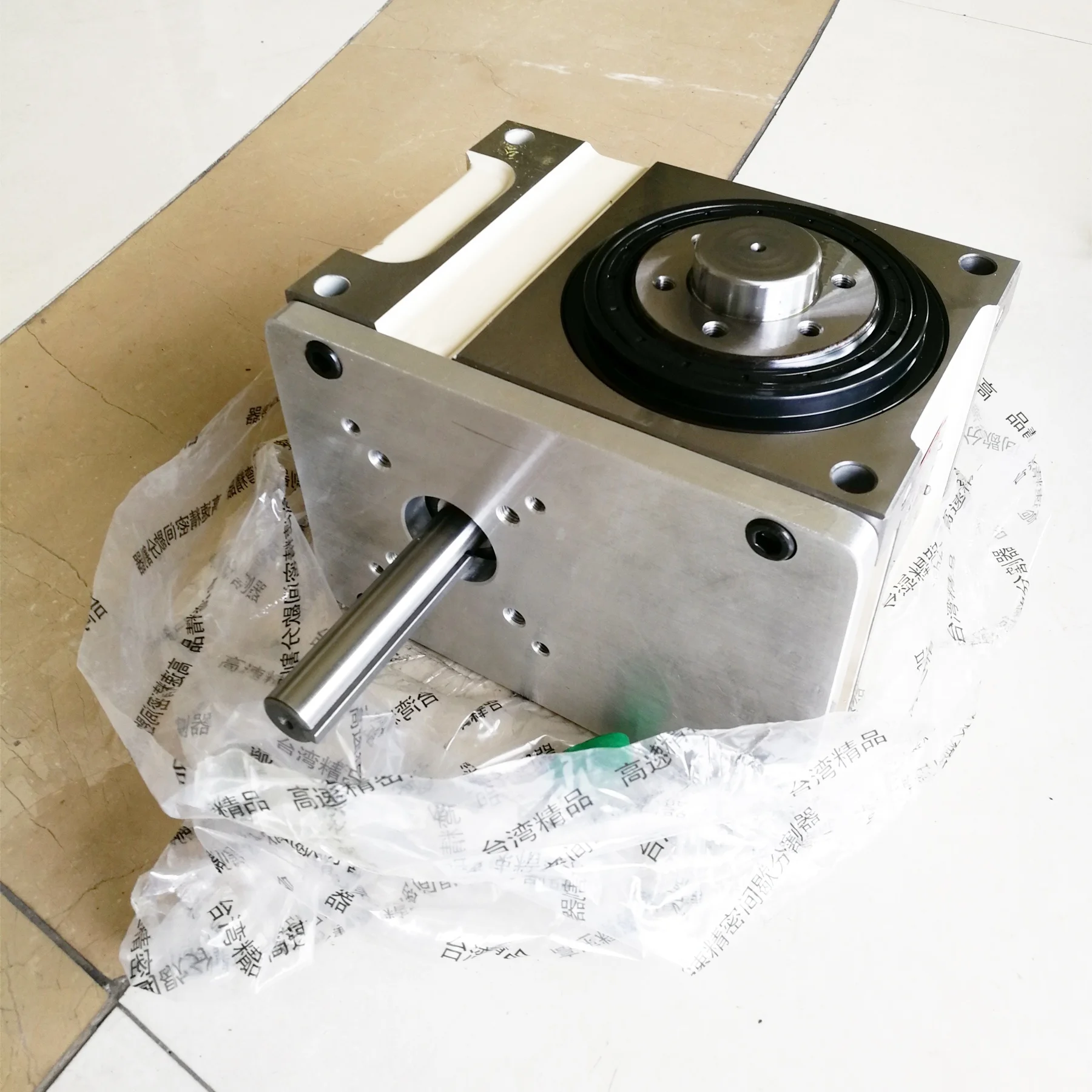

70DF Серии Cam indexers

Описание продукта:

<

Бренд: Chengchang	Сертификация продукции:ISO9001	Настройки обработки::Да
Диаметр диска: 200-550 мм	Нагрузка:Для детей, на возраст от 0 до 30 кг	В основном применяется к:Автоматическая сборка и тестирование
Расположение и сегментация одинаковых частей:2,3,4,5,6,8,10,12,16,20,24,30,32,36,40,48
Вождения угол:90 °,120 °,150 ° '180 °,210 °,240 °,270 °,300 °
Кривая кулачка: кривая деформации, кривая деформации синуса и кривая скорости деформации.
Направление вращения камеры: влево и вправо.

Стандартная погрешность:±30 секунд, адаптируемые под требования заказчика±Высокая точность 15 секунд.

Вес: 18 кг ограничитель крутящего момента (TL): 250 Смазка: 90 #

Соответствующий Двигатель: 120/200 Вт Скорость двигателя на 1400 или 1450.

Преимущество:

Один. Долговечность

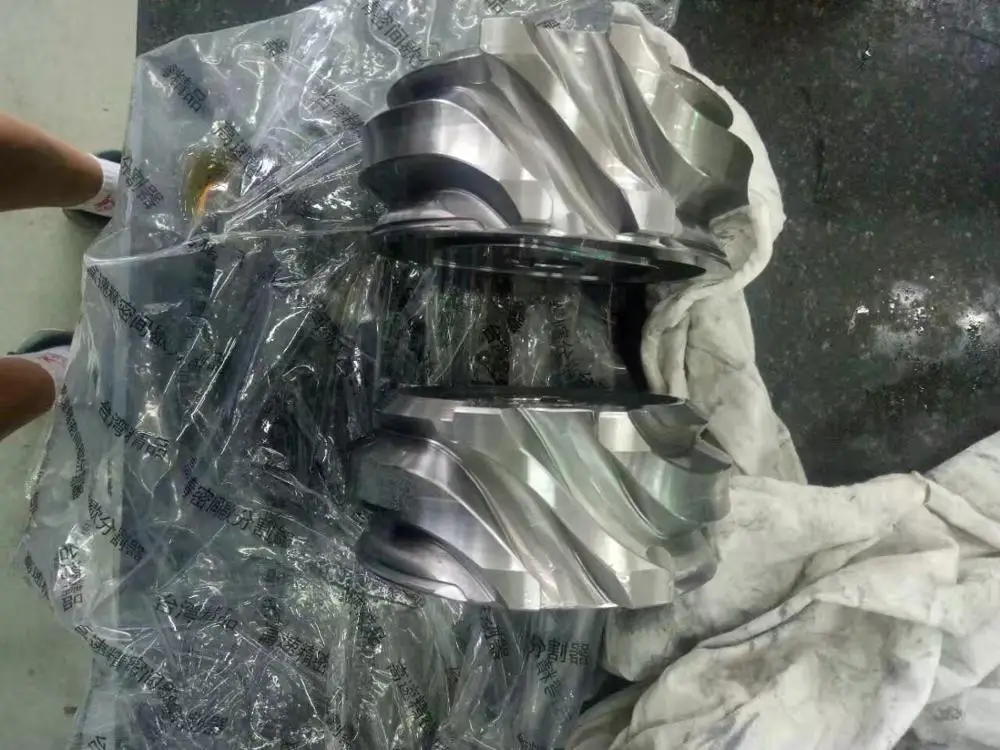

1. Технология обработки кулачков карбюрирует и измельчает, закаленный слой составляет около 5 мм.

2. Краска для распыления поверхности-это мембранный Тип сухого антикоррозионного масла.

3. Внутренний подшипник импортируется из Японии, NSK/NTN.

Два. Ценовых концессий. В том же качестве, наша цена является наиболее выгодной.

Три. Большое количество запасов.

Таблица параметров:

ВсеПозвольтеСпособная радиальная нагрузка выходного вала (C1):220kgf	Макс. Повторяющийся крутящий момент на входном валу(C5):9,5 кгс-М
ВсеПозвольтеВ состоянииОсевая нагрузка выходного вала (C2):300 кгс	Cd² на входной вал(Note1):6*10-4Кгс-m²
ВсеПозвольтеВ состоянииКрутящий момент выходного вала (Ts): Справочная таблица крутящего момента	Точность индексации:± 30 сек.
ВсеПозвольтеВ состоянииРадиальная нагрузка впускного вала (C3):150 кгс	Вес:18 кг
Ma макс. Повторяющееся изгиб силы на входной вал (C4): 110 kgf

Note1:CD² на входном валу имеет значение dwell ragne. Note2:Значение c1-c5-это значения, полученные для коэффициента безопасности = 2.

Нашу размерную сетку:

Достаточных складских помещений

Промышленный цех больших размеров

Современное производственное оборудование

Точность тестирования оборудования

Применение cam indexer
