Монтажный Шлюз MODBUS to FF DIN Rail

Обеспечить связь FF H1 для устройства Modbus

Поддержка стандартной спецификации DD или EDD (FF H1)

Электрический интерфейс, соединенный с устройством Modbus

Поддерживает TTL уровень, RS485 и RS232

G0313 Modbus к FF шлюз-это шлюз протокола Modbus и FF протокол, разработанный совокупность микросхем для. В качестве Modbus мастер-станция, G0313 Modbus к FF шлюз связывается с Modbus-RTU устройства через RS485 интерфейс, и он может преобразования данных Modbus-RTU устройство для FF аппарат переменной выход.

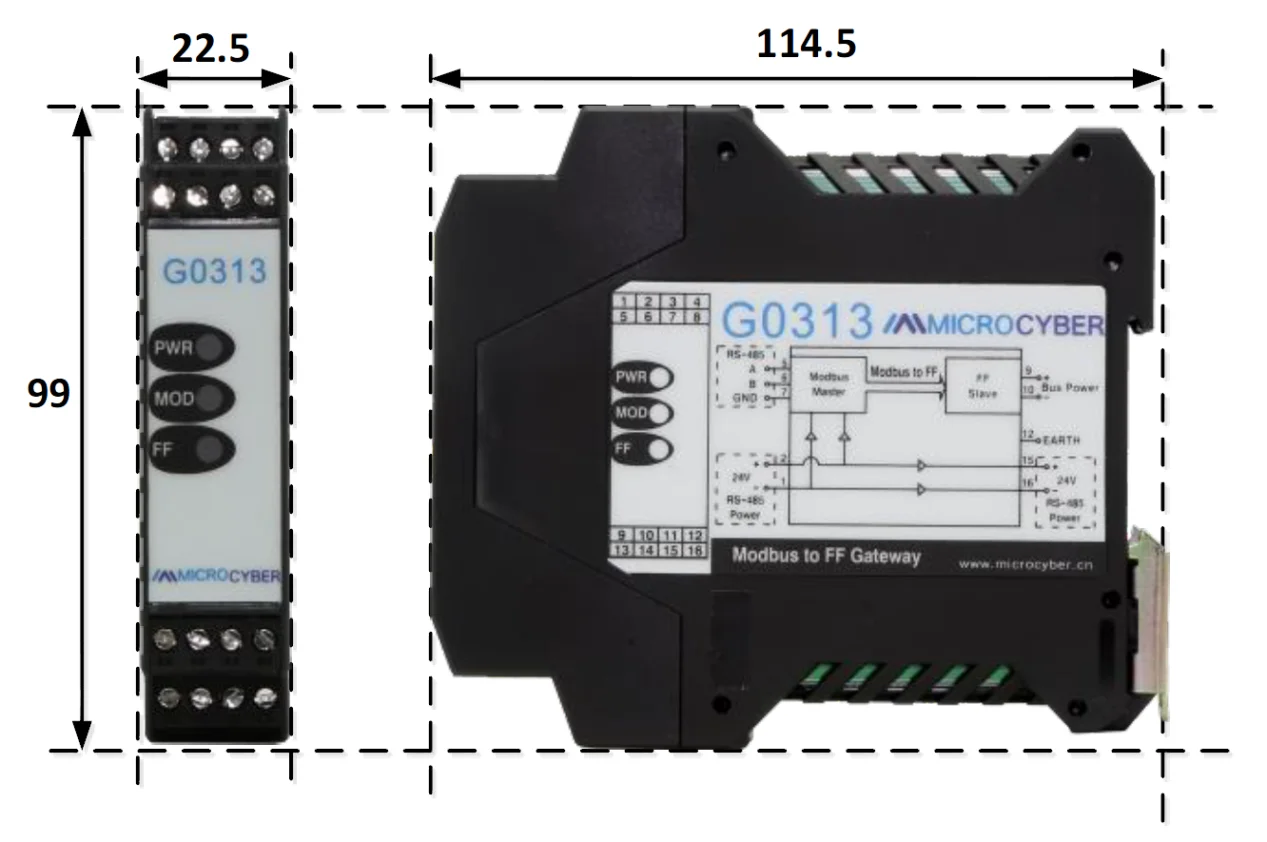

G0313 Modbus к FF шлюз Размер 99 × 22,5 × 114,5 мм, а также поддерживает в соответствии со стандартом DIN рельс монтажа.

Есть 3-bit DIP-переключатель для G0313 Modbus к FF шлюз, как показано на рисунке ниже.

SIM: переключатель моделирования, используемый для «функции моделирования».

WP: защита от записи, все операции записи для FF смарт-датчик давления будет отказано, которые позволяют избежать изменения данных в случайном порядке.

RST: сброс, сброс даты устройства на заводской оригинал. Отключение устройства во-первых, и переключатель на, а затем подключите к питанию устройство, то это устройство должно быть установлен на заводское оригинальное.

Modbus к FF шлюз-это Шлюз Устройство с поддержкой Modbus и FF протокол. Как FF устройства, он может общаться с Modbus устройств, а также чтения данных Modbus для FF устройство, просто конфигурации и передачи данных к системе управления через FF автобуса. Схема подключения системы Modbus к шлюзу FF показана ниже:

Modbus к FF шлюз поддерживает 4 Modbus ведомых устройств, 8 групп источников Аналоговый с входом и выходом и дискретный вход выходные параметры, полностью 32 каналов при условии. Он устанавливает Modbus устройства данные в преобразователя блок параметров через Modbus регистр, и обеспечивает поддержку данных для FF системы через каналы между переменными и в форматах AI, AO, DI и функциональные блоки.
