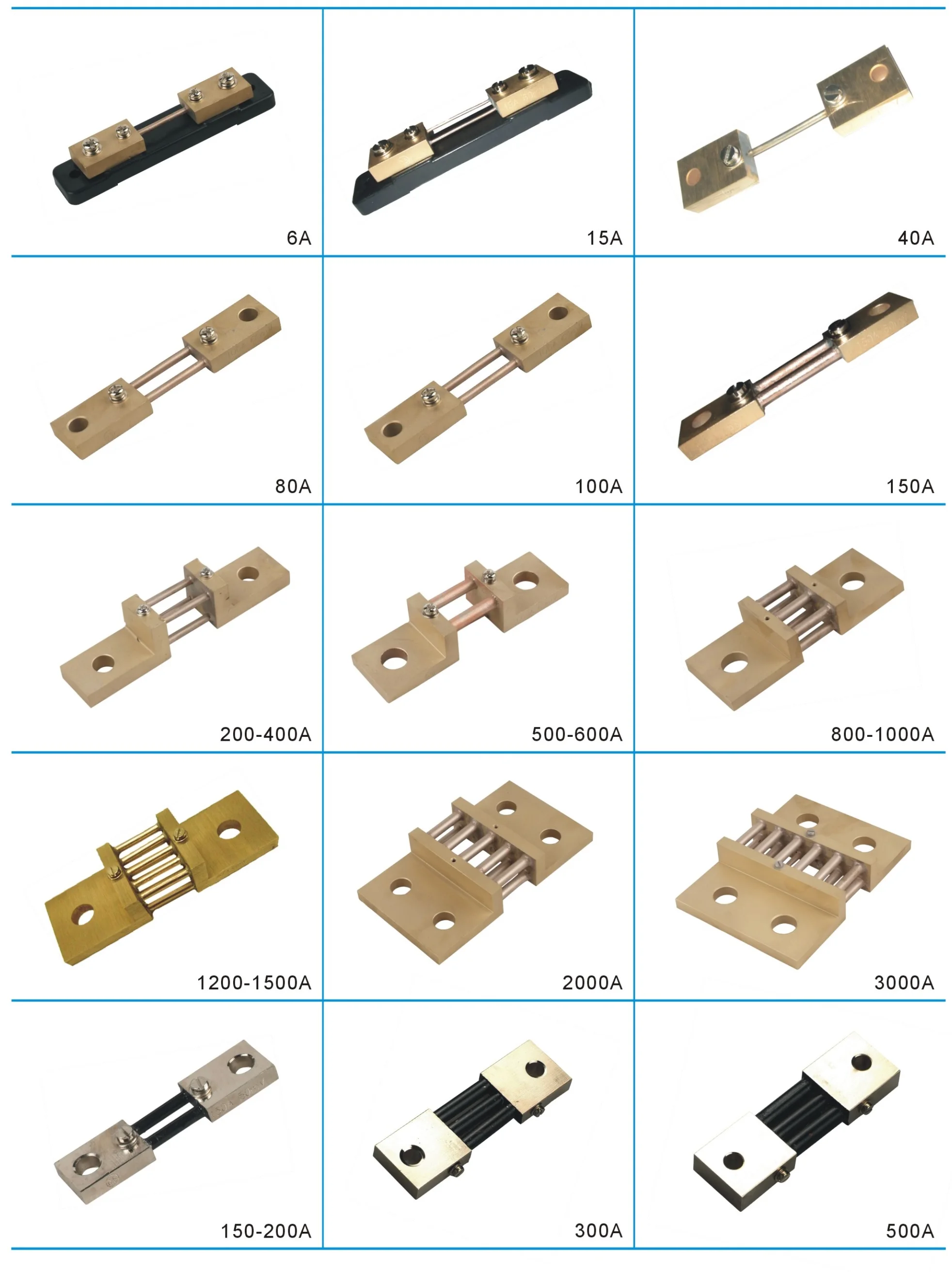

Шунты используются для измерения постоянного тока, произведенного по принципу сопротивления, когда напряжение генерируется через резистор в соответствии с током постоянного тока.

Особенности:
1) стандарт установки: IEC 61010-1: 1990
2) Класс точности: 1 ~ 4000 А: КЛАСС 0,5-0,2
3) Температура:-40 ~ + 60 °C.
4) Относительная влажность:
5) механические свойства сопротивления: выдерживает ускорение 70 м/с м² и частоту удара 6 часов от 80 до 120 ударов в минуту транспортная точка землетрясения.
6) производительность перегрузки: 120% номинальное значение тока, 2 часа.
7) падение напряжения: 50мв, 60мв, 75мв, 100мв, 150мв, 200мВ, 300мв и так далее.
8) тепловая нагрузка: изменения температуры стабилизированы, не превышает номинальный ток 50А ниже 80 °C; Номинальный ток 50А выше не превышает 120 °C.

Использование:
Шунты широко используются для расширения диапазона инструментов для измерения тока с фиксированным значением шунтирующие резисторы, прецизионный сплав, может использоваться в системах связи, электронной машине, автоматическое управление цепями питания делает ограничение, оба тестирования потока выборки.

В настоящее время шунтирующие резисторы

В настоящее время шунтирующие резисторыПрецизионные резисторы с низким сопротивлением, используемые для измерения электрических токов переменного или постоянного тока при падении напряжения, эти токи создают через сопротивление. Иногда называетсяАмперметр шунта, Это тип датчика тока

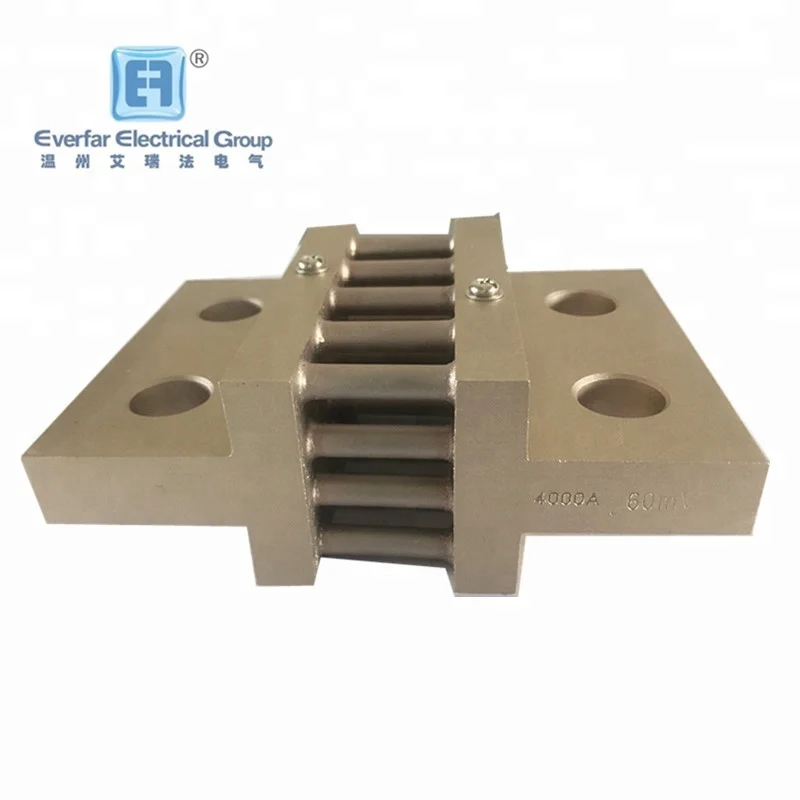

Амметры используют внешний шунт постоянного тока (например, см. фото), но основная часть измерения остается прежней.

Закон Ома:

V = I × R

Указывает, что напряжение (В вольтах) через сопротивление (R в Ом) является продуктом сопротивления и тока (I в амперах), протекающего через сопротивление.

Для длины стопы. Токовый Шунт, сопротивление которого составляет 0,001 Ом, имеющий ток 50 Ампер, протекающий через него, произведет напряжение 0,001 × 50 = 0,05 вольт или 50 мВ (милливольт).

Таким образом, вставив Токовый Шунт в цепь, ток которой вы хотите измерить, вы можете найти ток, измерив падение напряжения через шунт. Затем зная сопротивление Тока шунта, вы можете рассчитать ток, используя закон Ома, расположенный как I = V ÷ R.

И наоборот, если вы знаете ток и напряжение, произведенное через Токовый Шунт, вы можете использовать закон Ом для калибровки тока шунтирующее сопротивление.

Некоторые Амперметр и текущий шунт история

В прошлом, Амперметр шунта означает ток шунта резистор положить параллельно с катушкой аналогового, гальванометра типа метра. Автомобили сделали это. Идея заключается в том, что измеряемая через счетчик только Крошечная часть тока, остальное «отключается» через текущий шунт. Использованное сопротивление токового шунта было выбрано, так что счетчик будет считывать полный масштаб для желаемого максимального тока в измеренной цепи. Сегодня Токовый Шунт часто переносит весь ток и падение напряжения через него измеряется аналогово-цифровым преобразователем (АЦП). Затем измеренное значение отображается в виде цифр на цифровом дисплее.

Характеристики и характеристики шунта тока

Ток шунтирующие резисторы обычно указывается с различными электрическими и механическими спецификациями. Электрические характеристики указывают, насколько близко к совершенству шунт является датчиком тока.

Идеальная точность тока шунта имеет именно заявленное сопротивление. Это сопротивление не меняется с температурой, возрастом или током. Индуктивность (сопротивление переменному току) равна нулю. Точные откалиброванные текущие Шунты подходят к этим идеалам, но большие и очень дорогие.

Практические текущие Шунты указаны в терминах:
