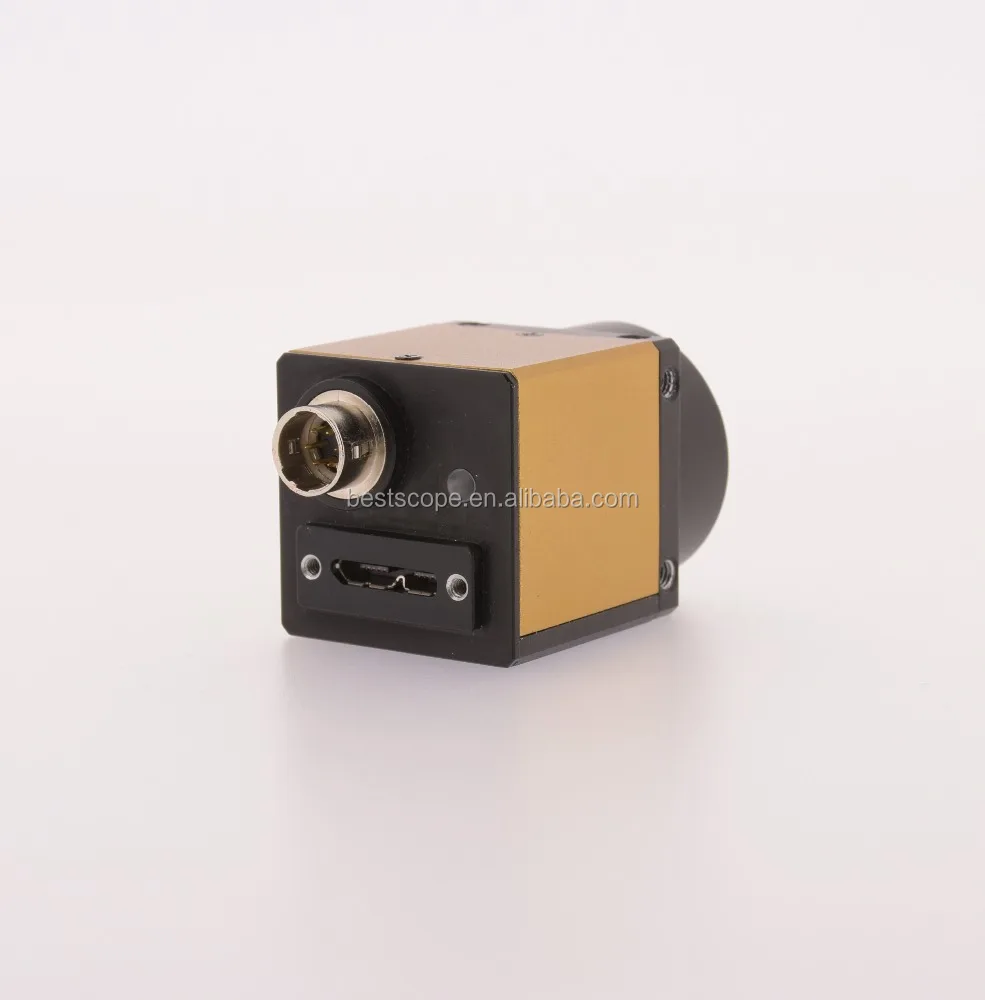

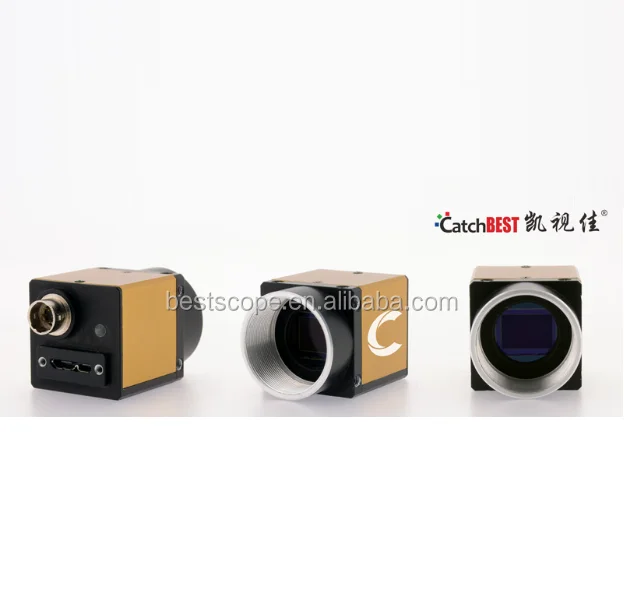

Новое поступление Jelly6 Ультра Высокоскоростная одноцветная камера безопасности цифровая мини для сети Sony IMX174 1/1.2 дюйма

Новое поступление Jelly6 Ультра Высокоскоростная одноцветная камера безопасности цифровая мини для сети Sony IMX174 1/1.2 дюйма

Категория: Other Optics Instruments >>>
Поставщик: Beijing,Bestscope,Technology,Co.,Ltd.,[Beijing,China]Beijing

Цена:80 335,71 ₽ - 91 812,24 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Aug-15-2025	102025.39 $*	104066.97 $*
Jul-15-2025	82745.27 $*	84400.88 $*
Jun-15-2025	100419.81 $*	102427.70 $*
May-15-2025	99615.7 $*	101607.73 $*
Apr-15-2025	79532.49 $*	81123.84 $*
Mar-15-2025	98009.44 $*	99969.81 $*
Feb-15-2025	97205.38 $*	99149.64 $*
Jan-15-2025	96402.18 $*	98330.79 $*

Характеристики

Описание продукта:

Введение

Jelly6 серии USB3.0 Ультра высокоскоростной промышленный камеры в основном предназначены для машинного зрения и различных с высокой скоростью захвата изображений. Они могут быть использованы для воображения геля, задний фонарь для захвата изображений, медицинской диагностики, микроскопии, заметки, захват изображения, промышленная линия по производству захват изображения, устойчивое к отпечаткам пальцев и palmprint захват изображения, изображение рабочего стола, высокая скорость номерного знака транспортного средства, захват, наружного наблюдения, ирис, захвата и т. д.

Особенности

1. От 2.3MP до 20.0MP моно/Цветные промышленные цифровые камеры;
2. Глобальный затвор с 164fps 2.3MP, 90fps 4.0MP, 75fps 5.0MP, рулонных ворот с 15fps 20.0MP;
3. Со встроенным 128 М каркас фурнитуры буфера, убедитесь, что без рамки, поддержка нескольких камер работать вместе;
4.Mirco USB3.1 высокоскоростным интерфейсом, пропускная способность составляет 5 ГБ/сек., подключи и играй, нет необходимости внешнего источника питания;
5. Поддержка GPIO оптоизолирована внешнего запуска, внешний триггер задержки установка не влияет на приобретение частота кадров;
6. Предоставьте завершена API SDK для пользователей вторичного развития, Поддержка VC, VB и C # языков развития;
7. Драйвер Поддержка Windows 32 & 64 бит операционная система, драйверы для Linux Ubuntu (убу́нту-операционная система & Android операционная система могут быть выполнены по индивидуальному заказу;
8.CNC подвергая механической обработке Высокоточный корпус из алюминиевого сплава, малый размер 29 × 29 × 30 мм, вес 45 г;
9,3 м USB3.0 кабель поставляется с крепежными винтами.

Применение
Jelly6 серии USB3.0 Ультра высокоскоростной промышленный камеры в основном предназначены для машинного зрения и различных с высокой скоростью захвата изображений. Они могут быть использованы для воображения геля, задний фонарь для захвата изображений, медицинской диагностики, микроскопии, заметки, захват изображения, промышленная линия по производству захват изображения, устойчивое к отпечаткам пальцев и palmprint захват изображения, изображение рабочего стола, высокая скорость номерного знака транспортного средства, захват, наружного наблюдения, ирис, захвата и т. Д ..

Технические характеристики
Модель	MU3HS230M/C
Цвет/подойдет как для повседневной носки, так	Подойдет как для повседневной носки, так/цвет
Тип датчика	КМОП-матрица
Модель сенсора	Sony IMX174
Затвора	Глобальный
Размер сенсора	1/1.2 дюйма
Размер пикселя	5,86 × 5.86μm
Максимальное разрешение	1936 × 1216
Частота кадров	136fps
Максимальное разрешение	1600 × 1200
Частота кадров	50fps
Вывода изображения	Микро-USB3.1, пропускная способность 5 ГБ/сек.
Блок питания	USB3.1 источник электропитания, 300-500mA @ 5V
Рамка буфера	1 ГБ буфер кадра
Вход/выход	Оптоизолирована GPIO, 1 канал внешнего запуска вход переменного тока, 1 канал флэш-памяти, 1 канал 5V блок питания на входе/выходе
Основные функции	Показ изображения, для захвата изображений (bmp,jpg, GIF, tiff), видеозахвата (компрессор не являются обязательными)
Программируемый контроллер	Предварительный просмотр и захвата ROI, пропустить/биннинга режим, прямым воздействием и т. д.
Баланс белого	Авто/источник света
Экспозиции	Авто/источник света
Формат изображения	Поддержка 8bit, 24bit, 32bit предварительный просмотр изображений, а также для захвата, сохранить как «Jpeg», «Bmp», «Tiff»
Поддержка драйвера	Твен, DirectShow
Операционная система	Поддерживает Windows XP/7/8/10 32 & 64 бит Операционная система (Linux и Android операционная система по индивидуальному заказу развития)
SDK	Поддержка VC, VB, C #, DELPHI, развития языка, поддержка LABVIEW, OpenCL, холкон, сигнализатора неисправности программного обеспечения
Объектив порт	C-mount(CS/M12 не являются обязательными)
Рабочая температура	0 °C ~ 60 °C
Температура хранения	-30 °C ~ 70 °C
Размер камеры	29 мм (высота) × 29 мм (ширина) × 30 мм (длина)
Вес камеры	54 г (Высокоточный бампер изготовленный с помощью технологии ЧПУ из алюминиевого сплава)
Гарантия	3 года
Аксессуары	Цветные камеры оснащены фильтр, отсекающий ИК-область спектра, фильтр (подойдет как для повседневной носки, так не дает камере есть фильтр), 3M USB кабель с Крепления Винтов, 6-pin хироз GPIO разъем, 1 компакт-диск с программным обеспечением и SDK.

Спектральная чувствительность кривой.

Измерение

GPIO Внешняя вспышка триггера введение интерфейса

Блок питания входной интерфейс

Камера питается от питания шины USB3.0, источник питания стандарта USB3.0 должен быть 5 в @ 900мА. В реальных приложений, иногда хост не является недостаточной для блока питания, либо из-за того, что USB кабель длиннее, чем вам необходимо, или из-за анти-помех, пользователи могут использовать концепцию «5V_IN» Интерфейс GPIO для обеспечения питания для камеры. Для того, чтобы обеспечить стабильную работу камеры, требует питания постоянного тока + 5V, мин. = + 4,5 V, макс. = + 5,5 V; Управляющий ток> 1A.

GPIO входной интерфейс.

Полуавтоматическая машина для выдувания ПЭТ бутылок машина для производства бутылок формовочная машина для бутылок
Машина для изготовления пэт бутылок подходит для производства пластиковых контейнеров и бутылок всех форм.
Широко используется для производства газированных бутылок, минеральной воды, бутылочек для пестицидов, бутылочек для масла, бутылочек с широким горлышком и бутылок с горячим наполнением и т. д.
Бутылки для напитков, косметические бутылки, медицинские бутылки, банки и т. Д.
Lorem Ipsum-это просто пустышный текст печатной и типографской промышленности. Lorem Ipsum был стандартным в отрасли текстовым манекеном с 1500s, когда неизвестный принтер взял камбуз типа и скребнул его, чтобы сделать образец книги типа.

1. Камера внутреннего оптрон VCC = 5V, если = 16mA, затем внешний триггер вход подъем края задержка 2us, заднему задержка 40us;
2. При использовании «TRIGGER_IN +» как источник запуска, пуска электрический уровень диапазон + 3V- + 6V.
3. В том случае, если источник пуска электрический уровень ниже, чем 3V, приведет к триггер потери сигнала;
4. Если источник пуска электрический уровень выходит за пределы этого диапазона, внешний резистор для ограничения тока должен быть подключен к сделать анод работает около Типичный ток 16mA, в противном случае, анод будет иметь опасности горения. Если источник запуска напряжение 12В, нужно подключать внешний резистор в серии около 1K, в том случае, если источник запуска напряжение 24V, нужно подключать внешний резистор в серии про 2,2 K,

Ограничивающий резистор определяется следующим образом:
R = 100 x ( Vin-0,7) - R0
Vin является источник пуска электрический уровень
R0-это резистор внутренней серии камеры 200 Ом
R-это требуется внешний серии резистор.

GPIO выходным интерфейсом.

На рисунке ниже показана Принципиальная схема GPIO выходной интерфейс, выходной сигнал выделено через оптрон TLP281 в сочетании с Силовые транзисторы NPN audion, чтобы увеличить мощность привода; GPIO интерфейс обычно используется для вывода накамерной вспышки световые сигналы, пользователи могут также выходной сигнал через SDK ..

1. GPIO работать как обычный ввода-вывода выход ..

На следующих фотографиях представлены модели, обычная соединение в тех случаях, когда выходной интерфейс работает как обычный ввода-вывода выход, пользователь должен предоставить внешний источник питания и подтягивание или тянуть вниз резисторы для поверхностного монтажа

На рисунке выше, «мощность» является источником питания для пользователя «WR_GPIO»-это выход электрический уровень сигнала, который устанавливается самим пользователем в SDK. «GPIO_OUTPUT»-это выходной сигнал, пожалуйста, обратите внимание на то, что на выходе электрический уровень 2 подключений-это просто вывернув наизнанку.

2. Выход GPIO для того чтобы управлять внешней нагрузки ..

GPIO выходной интерфейс является открытой сливной выход, он имеет определенный привод возможность непосредственно управлять малой мощности устройства, как показано ниже рисунок, это связано с 5V светодиодный световой индикатор или низкая мощность вспышки света.

3. GPIO выходной интерфейс, соединенный с контроллером вспышки ..

В триггер для вспышки с интерфейсами вспышки света регулятор, как правило, делятся на переключатель триггера и электрический уровень триггера; Проводное соединение схема выглядит следующим образом:

На рисунке, «мощность» и «GND» внешнего источника питания для пользователя, электрический уровень должна удовлетворять требования интерфейса вспышки света контроллер.
