Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd
Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd
Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd
Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd
Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd

Пленочный конденсатор 20KV 1 мкФ 1mF 1mfd


Поделиться:


Цена:*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Sep-18-2025 0.27 $* 0.62 $*
Aug-18-2025 0.3 $* 0.62 $*
Jul-18-2025 0.24 $* 0.57 $*
Jun-18-2025 0.68 $* 0.57 $*
May-18-2025 0.82 $* 0.15 $*
Apr-18-2025 0.48 $* 0.9 $*
Mar-18-2025 0.83 $* 0.93 $*
Feb-18-2025 0.14 $* 0.85 $*
Jan-18-2025 0.57 $* 0.79 $*

Характеристики


20KV 1uF 1mF 1mfd 105 Film Capacitor

























 Temperature Range -40 ~ +85℃  ( Relating to operating current )
 Capacitance Range  160pF~20μF  ( Others made to order available )
 Capacitance Tolerance ΔC/C J:±5%    K:±10%
 Rated Voltage Un  3k~30kVdc/1k~10kVac ( Others made to order available )
 Voltage Proof Between Terminals UTT 1.4Un ( 60s )




Applications:

(1)Super-High-Voltage power supply of high top medical treatment equipment.

(2)High voltage converter.

(3)High voltage coupling and carrier wave communication signal coupling in high voltage transmission line.

(4)Protection facilities of large-scale machine and safety measurement apparatus.



Description of products:

(1)Reference standard:GB/T 2693 idt IEC 60384-1.

(2)Metallized polypropylene/polyester film wound,non-inductive construction.

(3)The polyester tape or specific tape wrap and epoxy resin end filled.

(4)Excellent self-hearing property and temperature stability.

(5)Dry construction assuring safety use.

(6)Terminals including tinned copper wire,copper solder tags,copper screw,copper nut and other are available on request.



Technology Features:

(1)To adopt special tape to prevent insulation materials filled in high voltage devices from appearing crack,to avoid producing creepage appearance along with the crack.

(2)Design of product can assure that there are not ion current inside capacitor under AC and high voltage pulse application.

(3)More miniature size product available on request.



20KV Specification:
























































































 SPECIFICATION Dimension (mm) Part Number
 D L  ddv/dt(V/uS)Ipp (A)
 20kVdc 0.006uF 6NF 602 21 106 0.8 2500 16 MXHV21602J203
 20kVdc 0.01uF 10NF 103 16 100 0.8 3200 32 MXHV21103J203
 20kVdc 0.02uF 2NF 203 22 100 1 3200 64 MXHV21203J203

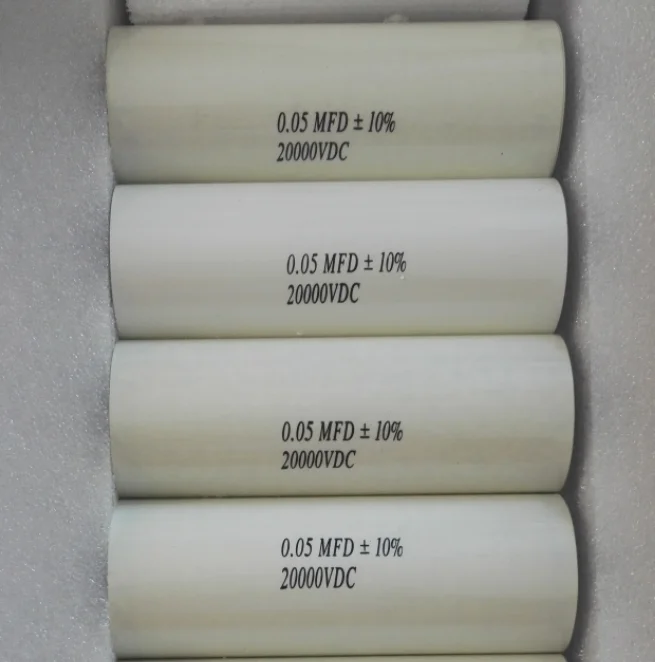

 20kVdc 0.05uF 5NF 503 32 100 1.2 3200 160 MXHV21503J203

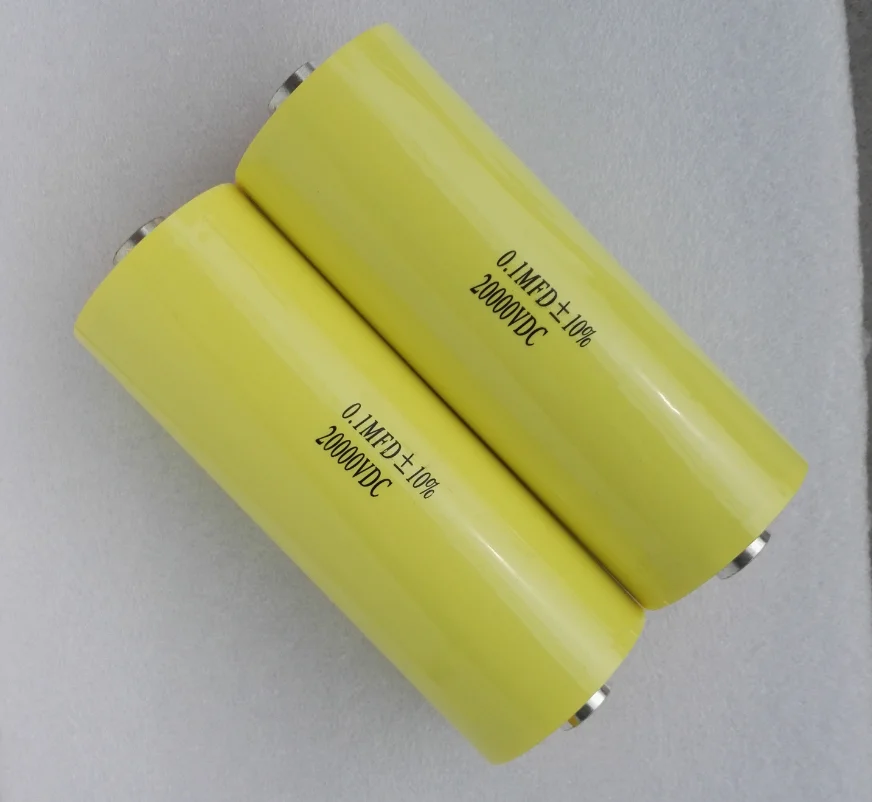

 20kVdc 0.1uF 100NF 104 43 100 1.2 3200 320 MXHV21104J203

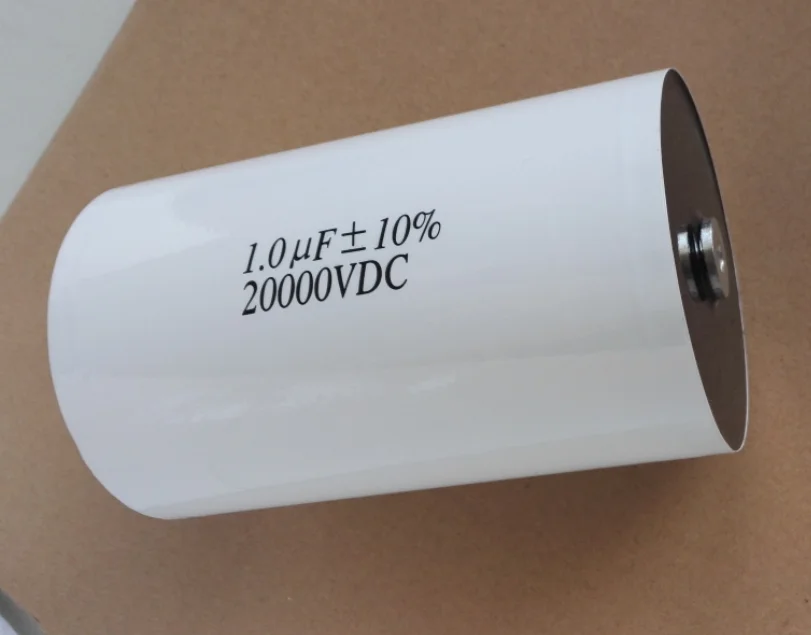

 20kVdc 1uF 1000NF 105 96 168 1.2 1800 1800 MXHV21105J203
 25kVdc 0.006uF 6NF 602 27 113 0.8 - - MXHV21602J253
 25kVdc 0.01uF 10NF 103 34 113 0.8 - - MXHV21103J253
