Улучшенное сохранение затрат PLC и HMI все в

Демпфирующие велосипедные перчатки

EX3G-43HA/HB

EX3G-43(50)KHA/KHB

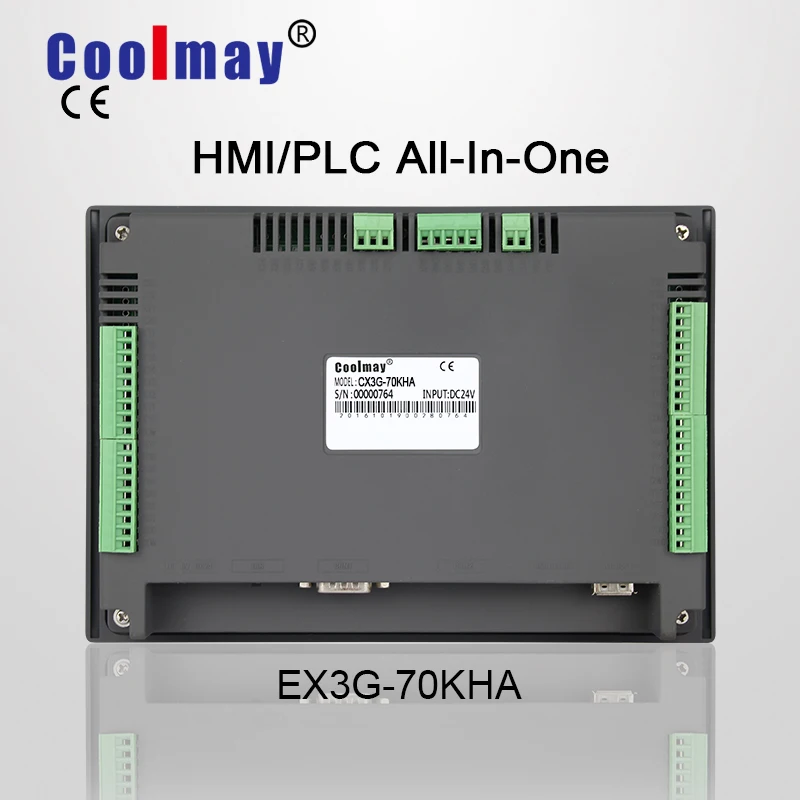

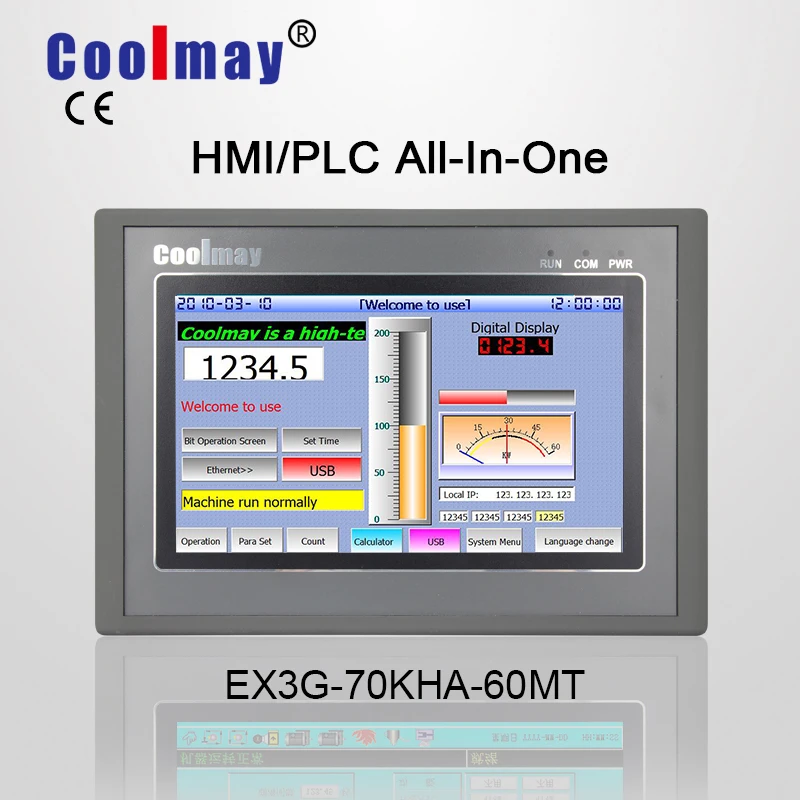

EX3G-70KHA/KHB

EX3G-100HA/HB


Измерение

134*102*30 мм

150*93 *, маленького размера, круглой формы с диаметром 32 мм

226*163*35,6 мм

275*194*36 мм

С резным узором; Размер

119*93 мм

143*86 мм

218*153 мм

261*180 мм

Потребляемая мощность

4-6 Вт

4-6W/5-7 Вт

6-7 Вт

6-8 Вт

HMI

Особенности

60 тыс. цветов TP

Размер дисплея

97*56 мм

97*56/108*65 мм

154*87 мм

222*133 мм

Разрешение (Пиксели)

480*272

43KHB:480*272

50KHB:800*480

70KHA:1024*600

70KHB:800*480

100HA:1024*600

100HB:800*480

Оперативная память

HA/ха: 64 Мб; HB/KHB:32 Мб

HA/ха: 128 Мб; HB/KHB:64 Мб

Встроенная память

128MB

Операционная система

HA/ха: WINCE 7,0;HB/KHB: без системы

Процессор

HA/ха:CORTEX A8 720 МГц-1 ГГц;

HB/KHB:ARM9 216 МГц

HA/ха:CORTEX A8 720 МГц-1 ГГц;

HB/KHB:ARM9 288 МГц

Com-порта

1 TP скачать порт, 1 взаимный обмен данными между компьютером и периферийными устройствами порт

1 RS232 опционально

1 RS485 или RS232 опционально

Программное обеспечение

CoolMayHMI V5. ** (новейшие мужчин отделениями, пожалуйста, посмотрите: Http:/coolmay.net)

PLC

Цифрового ввода/вывода

Up to12DI/12DO

До 30DI/30DO (максимум 18 релейные выходы)

Уровне ввода/вывода

MT ток на выходе: силовые Транзисторы NPN г ток на выходе: Нет контакта входного сигнала: Пассивный Силовые транзисторы NPN, терминал изолированный

Тип выходного сигнала

Уважаемый господин/MOS

Максимальная нагрузка: МОП-2A, г-н-5A

Уважаемый господин/MT/метро

Максимальная нагрузка: MT-500mA, г-н-5A

Высокоскоростной счетчик

EX3G-HA/ха обычно 5 однофазный 100 кГц,1 канал 20 кГц или 2 AB фазы 60 кГц,1 канал 10 кГц;

EX3G-HB/KHB обычно 6 однофазный 20 кГц или 3 AB фазы 10 кГц

Высокоскоростной импульсный

EX3G-HA/ха, как правило, 8 каналов, Y0-Y3 составляет 100 кГц,Y4-Y7 составляет 10 кГц;

EX3G-HB/KHB обычно 8 каналов 10 кГц

Аналоговый I/O

AI: 0-10V/4-20mA/0-20mA/PT100/K ТипРегулятор температуры с термопарным/NTC10K/50K/100K и т. д.

AO: 0-10V/0-5V/0-20mA/4-20mA или смешанный

В большинстве случаев 4AD/2DA

В большинстве случаев 16AD/8DA

Com-порта

2 программирования портов (1: если-minib Тип USB порт,Быстрая скорость загрузки;1 Rs232 порт)

1 RS485 опционально

1 Rs485,1 Rs232 или 2 Rs485 и CANbus опционально

Программное обеспечение

Совместим с MitsubishiGX усилительный насос Developer8.86ИРаботает 2

Обычные модели:EX3G-43HB/43KHB/50KHB-24MT/MOS(-4AD2DA-485P/232H)

                           EX3G-70HA/100HA-44MT/MR/МРТ (магнитно-16AD8DA-485P/232H)

EX3G-70HA/100HA-60MT/MR/МРТ (магнитно-4AD2DA-485P/232H)

485P/232P означает 485/232 добавлены в PLC;485H/232H означает 485/232 добавлены в HMI

* EX3G-70HA/100HA: в том случае, если с 30DI/30DO,Максимальная аналоги 5AD/2DA;

Если с 24DI/20DO,Максимальная аналоги 16AD/8DA;

Более детальной информации. Обратитесь к уровню поверхности: <Coolmay HMI/PLC все-в-на Руководство по программированию> <HMI/PLC все-в-одном Руководство пользователя>

                              <CoolMay HMI Руководство пользователя>
