Ультразвуковая машина испытания калибровки блоки

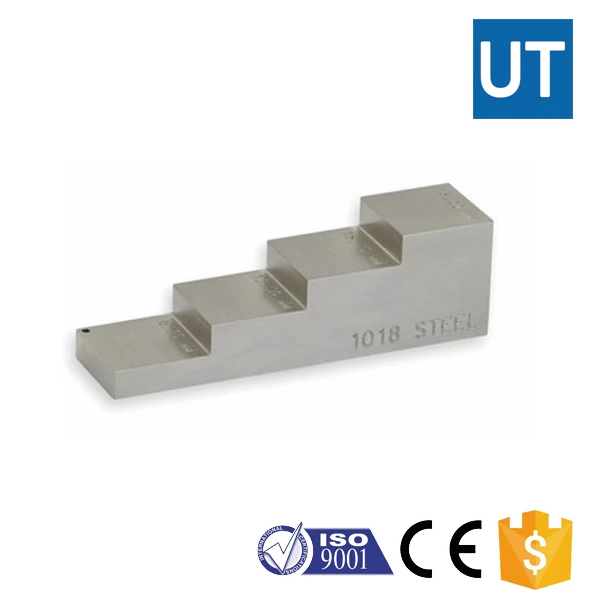

4/5/7/10-Шаг Блок
Технические характеристики: ASTM E797
Функция калибровки: Прямой луч: Калибровка толщины и линейности, толщиномер.

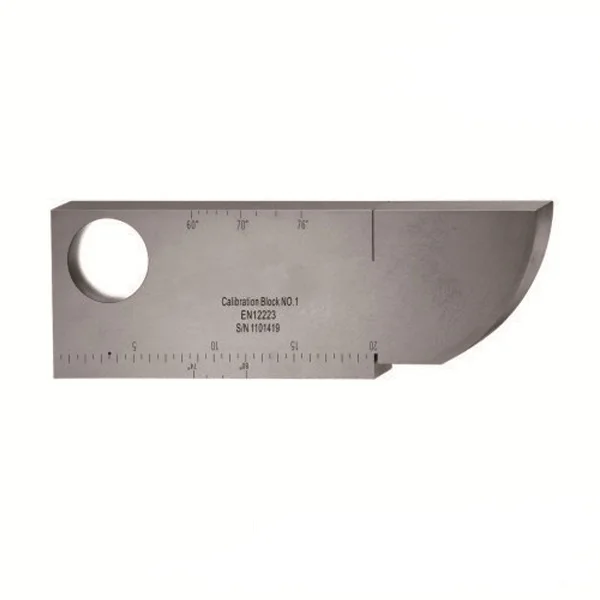

Калибровочный блок No.1 (V1)
Технические характеристики: EN12223
Функция калибровки: Калибровка датчиков сдвига и сжатия. Проверка угла луча, точки и разрешения. Калибровка временной базы и настроек усиления.
* Мы можем предоставить блок калибровки V1 на основе EN12223, BS2704, ASTM E164 и ISO 2400.

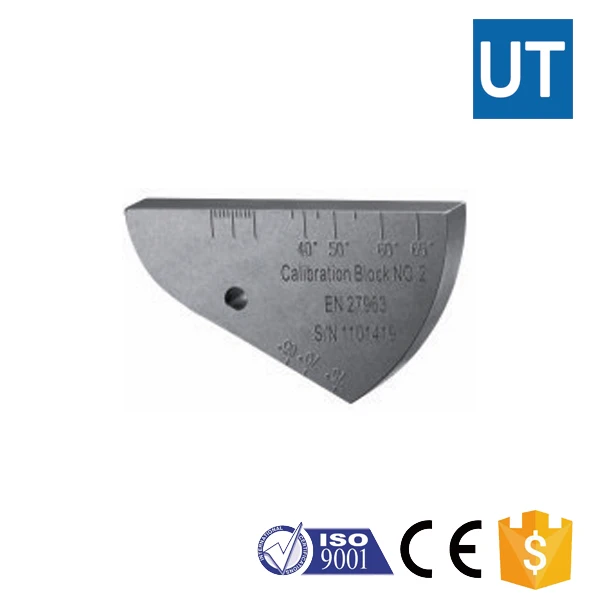

Калибровочный блок No.2 (V2)
Технические характеристики: EN27963
Функция калибровки: небольшой Калибровочный блок для проверки на месте миниатюрного датчика сдвига, Временная база, угол луча и усиление, выгравированные контрольные весы от 35 до 75 градусов.
* Мы можем предоставить блок калибровки V2 на основе EN27963, BS2704 и ISO 7963.



Фазированный блок испытаний типа A
Характеристики: ASME кодовые Чехлы 2541, 2557, 2558
Функции калибровки: блок калибровки фазированного массива «тип А» используется при первоначальной настройке и калибровке ультразвукового блока фазированного массива.
Он может использоваться для выполнения таких задач, как проверка угла луча, калибровка на задержку клина, калибровка чувствительности, выполнение DAC/TCG для толщины до 50 мм, и размер трещин.



Фазированный блок испытаний типа B
Характеристики: ASME CodeCases 2541, 2557, 2558
Функции калибровки: Калибровочный блок фазированного массива «Тип в» используется в качестве основного блока для определения изменений в работе приборов в течение длительного времени, генерации кривых ЦАП и оценки линейного/углового разрешения, возможность фокусировки и возможность управления лучом.



Калибровочный блок миниатюрного углового луча (ROMPAS)
Технические характеристики: ASTM E164
Функция калибровки: Прямой луч: угол расстояния луча, точка указателя, угол звукового пути (30 °-70 °).



Блок калибровки расстояния/чувствительности DSC
Технические характеристики: ASTM E164, AWS D1.1/D1.1M
Функция калибровки: Прямой луч: расстояние, амплитуда. Угол луча: точка указателя, угол звукового пути (45 °-70 °), расстояние, чувствительность



DC расстояние Калибровочный блок
Технические характеристики: ASTM E164, AWS D1.1/D1.1M
Функция калибровки: Прямой луч: расстояние, амплитуда. Угол луча: точка указателя, расстояние.



SC чувствительность Калибровочный блок
Технические характеристики: ASTM E164, AWS D1.1/D1.1M
Функция калибровки: угол луча: угол звукового пути (45 °, 60 °, 75 °), чувствительность.

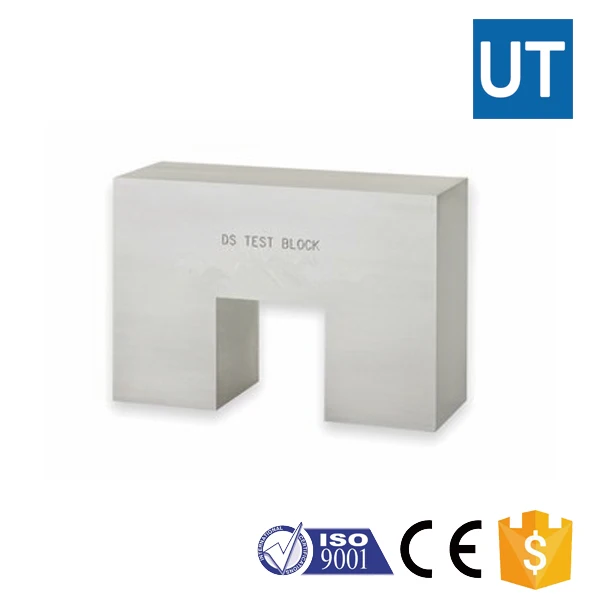

DS Калибровочный блок расстояния/чувствительности
Технические характеристики: AWS D1.1/D1.1M
Функция калибровки: Прямой луч: расстояние, горизонтальная линейность, чувствительность.



Блок калибровки разрешения RC (AWS)
Технические характеристики: AWS D1.1/D1.1M
Функция калибровки: угол луча: разрешение (45 °, 60 °, 70 °).



IOW Профиль балки блок
Характеристики: API RP 2X
Функция калибровки: угол луча: профиль луча (45 °, 60 °, 70 °), угол зонда.

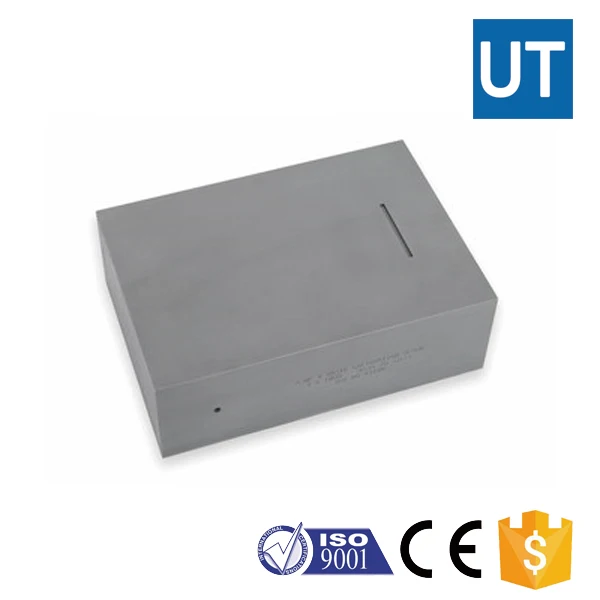

ASME базовая калибровка блоков
Характеристики: ASME BPVC-V (2010)
Функция калибровки: используется для создания первичных справочных реакций для проверки сварных швов.

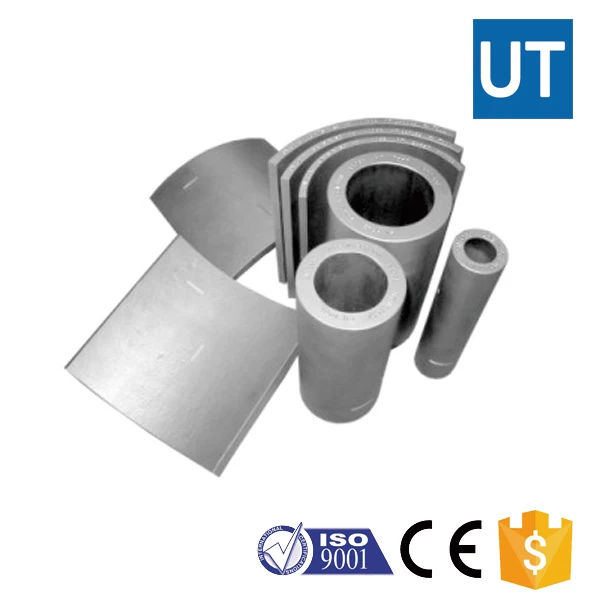

ASME основные Калибровочные блоки для труб
Характеристики: ASME SEC V Ariticles 4 рис. T-434.3
Функции калибровки: основной Калибровочный блок, изготовленный для поставляемой заказчиком Секции Трубы того же диаметра, графика, термической обработки и типа материала, что и проверяемый материал.



ASTM площадь/амплитуда (набор из 8)
Технические характеристики: ASME-E-127or ASTM-E-428
Функции калибровки: определение зависимости сравнения размера дефекта и амплитуды эха.



ASTM амплитуда расстояния/площади (набор из 10)
Технические характеристики: ASME-E-127or ASTM-E-428
Функции калибровки: определение зависимости сравнения размера дефекта и амплитуды эха.



ASTM амплитуда расстояния (набор из 19)
Технические характеристики: ASME-E-127or ASTM-E-428
