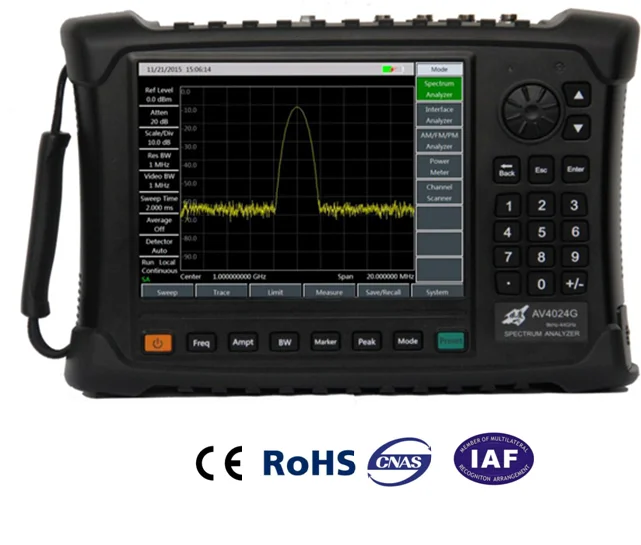

AV4024D/E/F/G анализатор

Категория: Анализаторы спектра >>>
Поставщик: Wuhan,Huajin,Co.,Ltd.

Цена:2 803 246,58 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Sep-20-2025	3335863.77 $*	3502656.55 $*
Aug-20-2025	3307830.19 $*	3473222.39 $*
Jul-20-2025	2775214.23 $*	2913975.75 $*
Jun-20-2025	3251765.93 $*	3414353.83 $*
May-20-2025	2831278.68 $*	2972842.51 $*
Apr-20-2025	3195700.13 $*	3355485.83 $*
Mar-20-2025	3167668.67 $*	3326051.88 $*
Feb-20-2025	3139636.33 $*	3296618.3 $*
Jan-20-2025	3111603.42 $*	3267183.4 $*

Характеристики

Обзор продукта

Анализатор спектра серии 4024 имеет множество преимуществ: Широкий диапазон частот, высокая производительность, высокая скорость развертки, различные функции и простота в эксплуатации. С точки зрения индекса производительности, он имеет превосходный отображаемый средний уровень шума, низкий уровень фазового шума и высокую скорость развертки. С точки зрения функций измерения, он имеет функции измерения спектра анализатор, интерференционный анализатор, AM/FM/PM анализатор, измеритель мощности, канальный сканер и т. Д., а также интеллектуальные функции измерения мощности канала, занятая ширина полосы частот,Соотношение мощности соседнего канала, Настройка и прослушивание, маска излучения и соотношение несущей и шума и т. д. 4024 принимает интегрированный дизайн 8,4 дюймовый ЖК-дисплей и capative сенсорный экран, который улучшает определение и работу дисплея удобно. Это портативный, компактный и легкий, с гибким блоком питания, который очень подходит для полевой работы.

4024 может быть использован для тестирования сигнала и оборудования в области аэрокосмической, микроволновой и спутниковой связи, радиосвязи, радиолокационного мониторинга, Электронных Контрмер и разведки и точного руководства.

Основные характеристики

Широкий диапазон частот: от 9 кГц до 44 ГГц, 4 модели

Низкий средний уровень шума:-163dBm @ 1Hz RBW (Типичный)

Отличная производительность фазового шума:-106dBc/Гц @ 100 кГц смещение частоты @ 1 ГГц носитель

Высокая Скорость развертки: для 1 ГГц, кратчайшее время развертки <20 мс

Разрешение полосы пропускания: 1 Гц~10 МГц

Полнодиапазонный Предварительный усилитель: стандартная конфигурация

Различные функции измерения: спектрАнализатор, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, канальный сканер, высокая точность питанияПрибор для измерения и т. д.

Различные интеллектуальные функции измерения: измерение силы поля, мощность канала,Занятая полоса пропускания, соотношение мощности соседнего канала,Настройки и слушать, Отношение несущей к шуму, маска излучения.

Различные вспомогательные тестовые интерфейсы: 10 МГц контрольный вход/выходной интерфейс, интерфейс антенны GPS, нулевой промежуток, если выходной интерфейс, внешний входной интерфейс запуска и т. Д.

Простое и удобное использование: 8,4 дюймовый ЖК-дисплей высокой четкости и большой шрифт, удобное Емкостное управление сенсорным экраном, сочетание ЖК-дисплея и сенсорного экрана, различные режимы отображения, и автоматическая регулировка яркости подсветки и т. Д.

Диапазон рабочих температур:-10℃~50℃; Питание от аккумулятора или адаптера.

Различные функции измерения

Интерференционный анализатор (спектрограмма)

Демодуляция AM/FM/PM

Канал сканер

Измеритель мощности (датчик мощности USB)

Комплексное интеллигентая (ый) измерение по функции

Измеритель напряженности поля измерения

Мощность канала

Занятая ширина полосы частот

Соотношение мощности соседнего канала

Выбросов маска

Коэффициент несущей связи и шума

Разделительную линию

Список развертки

Мульти-следов

Различные вспомогательные тест интерфейсов

Простое и удобное управление пользователем

Быстрое измерение одним нажатием кнопки

Хранение и вызов состояния и данных

Сочетание ЖК-дисплея с диагональю 8,4 дюйма и емкостного сенсорного экрана; небольшой рефракционный свет и четкий дисплей.

Удобное управление емкостным сенсорным экраном.

Различные режимы отображения: лучший опыт при наружном освещении и ночиВидение.

Автоматическая регулировка яркости подсветки.

Типичные области применения

КомплексноеОценка производительностиЭлектронный оружие оборудования

4024Анализатор спектра серии имеет преимущества широкого диапазона частот, высокая производительность индекс, высокая скорость развертки, несколько тестовых функций и простота в эксплуатации. Это портативный, компактный и легкий, который может быть питанием от аккумулятора. Он может быть использован для установки и калибровки поля, ремонта и технического обслуживания электрооборудования оружия в областях радара, связи, Электронных Контрмер и разведки, и точного руководства и т. Д.

Полевой тест и диагностика передатчика и приемника

4024 серьезных анализаторов спектра имеют различные режимы измерения, такие как анализатор спектра, анализатор помех, анализатор AM/FM/PM, измеритель мощности, канальный сканер и т. Д., а также различные интеллектуальные функции измерения, такие как мощность канала, занятая полоса пропускания, соотношение мощности соседнего канала, отношение несущей к шуму, измерение силы поля, Эмиссионная маска и т. Д. Она может обеспечить комплексный спектр анализа и диагностики для полевого теста передатчика и приемника.

Широкополосный мониторинг спектра, распознавание помех

Подключен с внешним направленная антенна, 4024 спектральный анализатор серии могут быть использованы в области изготовления электромагнитных обнаружения окружающей среды, радиопомех анализ, электромагнитная обстановка фон оценки, Радиочастотный мониторинг и незаконных канал сигнала помех признание общественности.

Технические характеристики

Модель	4024D/E/F/G
Частотный диапазон	4024D:9 кГц~20 ГГц 4024E:9 кГц~26,5 ГГц 4024F:9 кГц~32 ГГц 4024 г:9 кГц~44 ГГц Разрешение настройки: 1 Гц
Опорной частоты	Частота: 10 МГц Старение: ±0. 5 ppm/год Точность начальной частоты: ±0. 3 ppm Стабильность температуры: ± 0,1 ppm (-10~50℃Сопоставимые до 25℃)
Время развертки	Диапазон: 10μs~600 s (нулевой диапазон) Точность: ± 00% (нулевой диапазон)
Частота точность считывания	Точность считывания частоты = ± (частота считывания × погрешность справки частоты + 2% × диапазон + 10% × разрешение полосы пропускания)
Частотный диапазон	Диапазон: 100 Гц~Верхний предел частоты соответствующей модели или 0 Гц Точность: ± 0%
Разрешение пропускная способность	1гц~10 МГц (1-3 раза шагового хода)
Ширина полосы видеочастот	1гц~10 МГц (1-3 раза шагового хода)
Боковая полоса (SSB) Фазовый шум (Носитель 1 ГГц)	≤-102 дбк/Гц @ частота смещения 10 кГц ≤-106dBc/Гц @ частота смещения 100 кГц ≤-111dBc/Hz @ частота смещения 1 МГц ≤-123dBc/Гц @ частота смещения 10 МГц
Отображаемый средний уровень шума	Предварительный усилитель: ≤-138dBm (10 МГц~4 ГГц) ≤-135 ДБм (4 ГГц~6 ГГц) ≤-138dBm (6 ГГц~20 ГГц) ≤-135 ДБм (20 ГГц~32 ГГц) ≤-127dBm (32 ГГц~40 ГГц) Предварительный усилитель: ≤-157dBm (10 МГц~4 ГГц) ≤-152dBm (4 ГГц~6 ГГц) ≤-157dBm (6 ГГц~20 ГГц) ≤-154dBm (20 ГГц~32 ГГц) ≤-148dBm (32 ГГц~40 ГГц)
Оставшихся	Предварительный усилитель: ≤-90 дБм (10 МГц~13 ГГц) ≤-85 дБм (13 ГГц~20 ГГц) ≤-80 дБм (20 ГГц~44 ГГц) Предусилитель на: ≤-100 дБм (10 МГц~32 ГГц) ≤-95 дБм (32 ГГц~44 ГГц) (Исключительная частота: 1100 МГц, 3200 МГц)
Во-вторых коэффициент гармонических искажений	<-60dBc (затухание 0 дБ,-30 дБм Входной сигнал)
Абсолютная амплитуда точность (20℃~ 30℃, 30 минут предварительного нагрева)	±2. 3dB (10 МГц~40 ГГц)
Вход оптический аттенюатор	Затухание диапазон: 0dB~50dB, 10dB шаговый двигатель
Максимальная продолжительная вход	+ 30 дБм пик типичный (≥10 дБ затухание) + 23dBm пиковая типичная (<10дБ затухание) + 13 дБм пиковый (Предварительный усилитель = вкл)
Контрольный уровень	Диапазон:-120dBm~+ 30dBm Погрешность преобразования: ± 1,20 дБ
Питание от аккумулятора	Около 2,5 h
Измерение	314 мм (Ш) ×218мм (в) ×91 мм (D) (без ручки, подставки) 338 мм(Вт)×218mm(H)×100mm(D) (без ручки, подставки)
Вес	О5 кг (без аккумулятора)
Рабочая температура	-10℃ ~+ 50℃
Температура хранения	-40℃ ~+ 70℃
Электромагнитной совместимости	Соответствует GJB3947A-20093.9.1 требования
Потребляемая мощность	≤30 Вт (без зарядки аккумулятора)
Тест интерфейса	4024D/E: разъем типа N 4024F/G: разъем 2,4 мм
Другие интерфейсы	Контрольный вход/выход 10 МГц: разъем BNC Вход внешнего запуска: разъем BNC Если выход: разъем BNC Вход антенны GPS: разъем BNC
