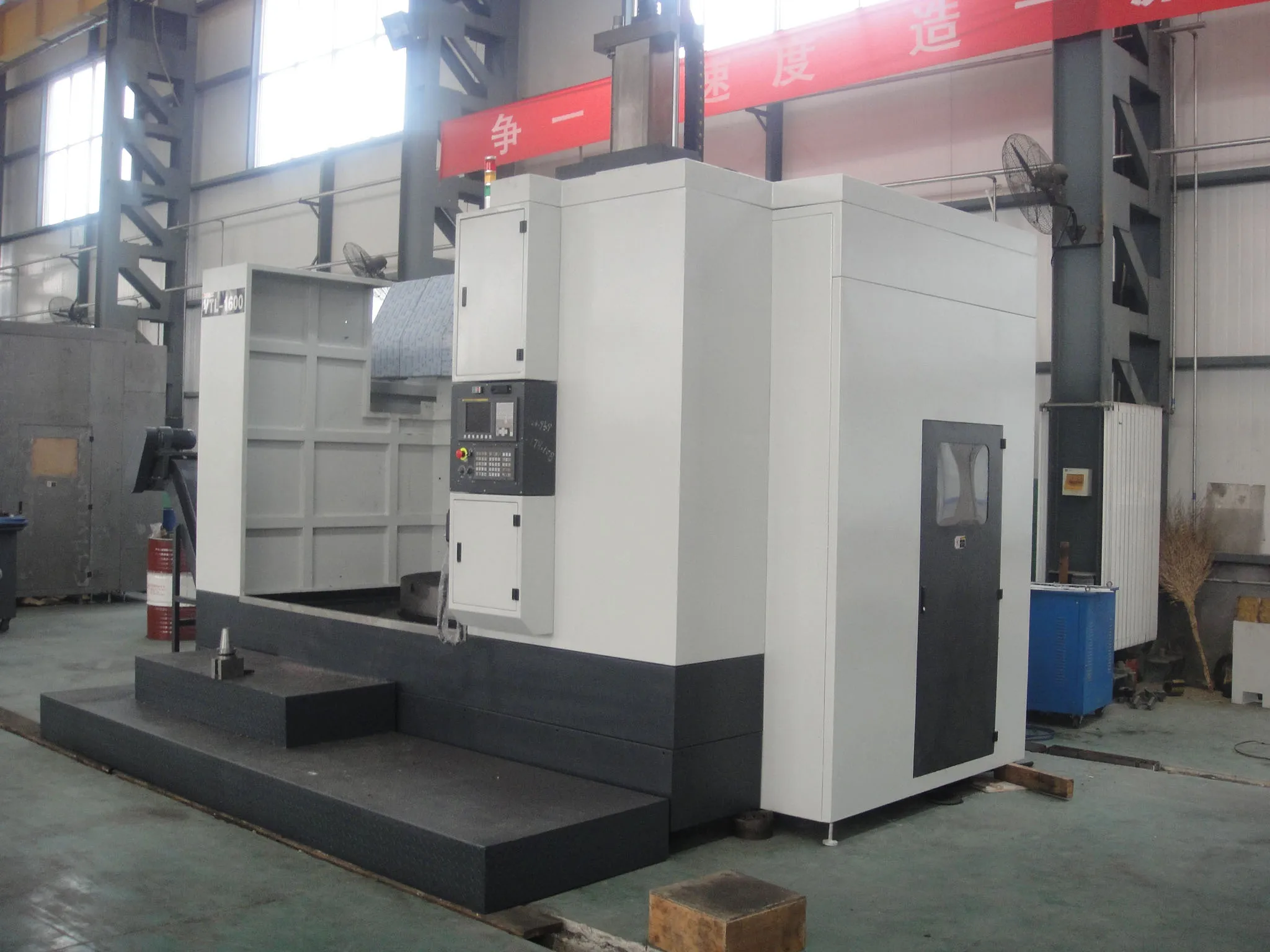

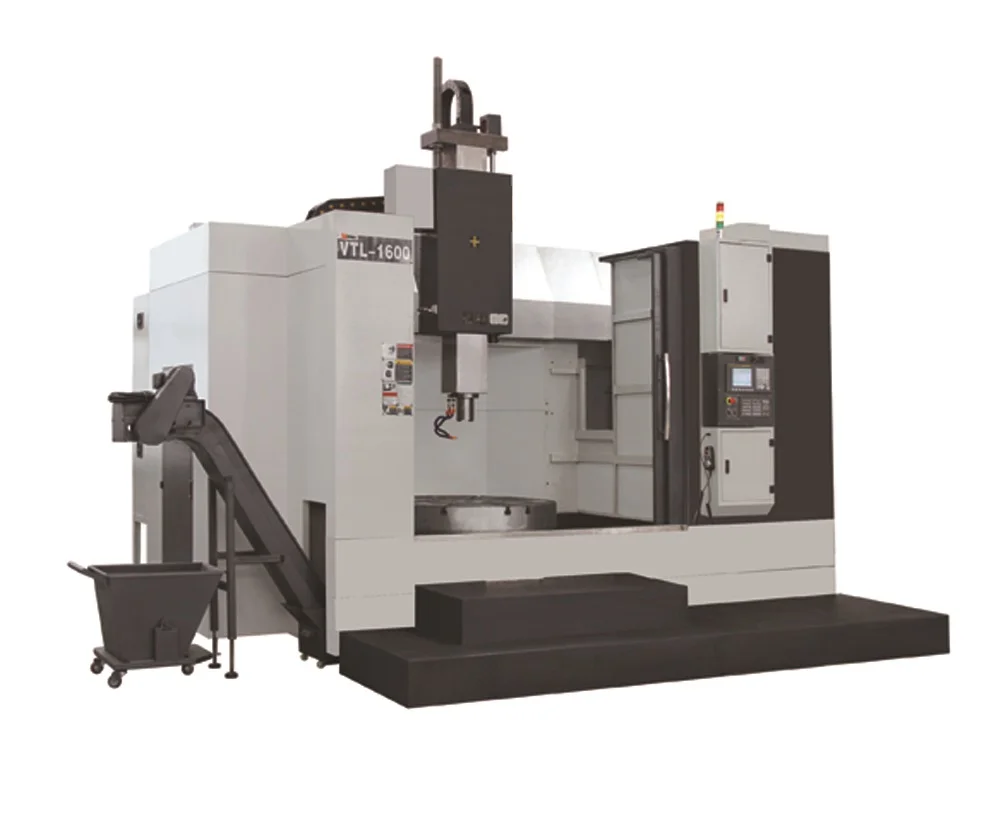

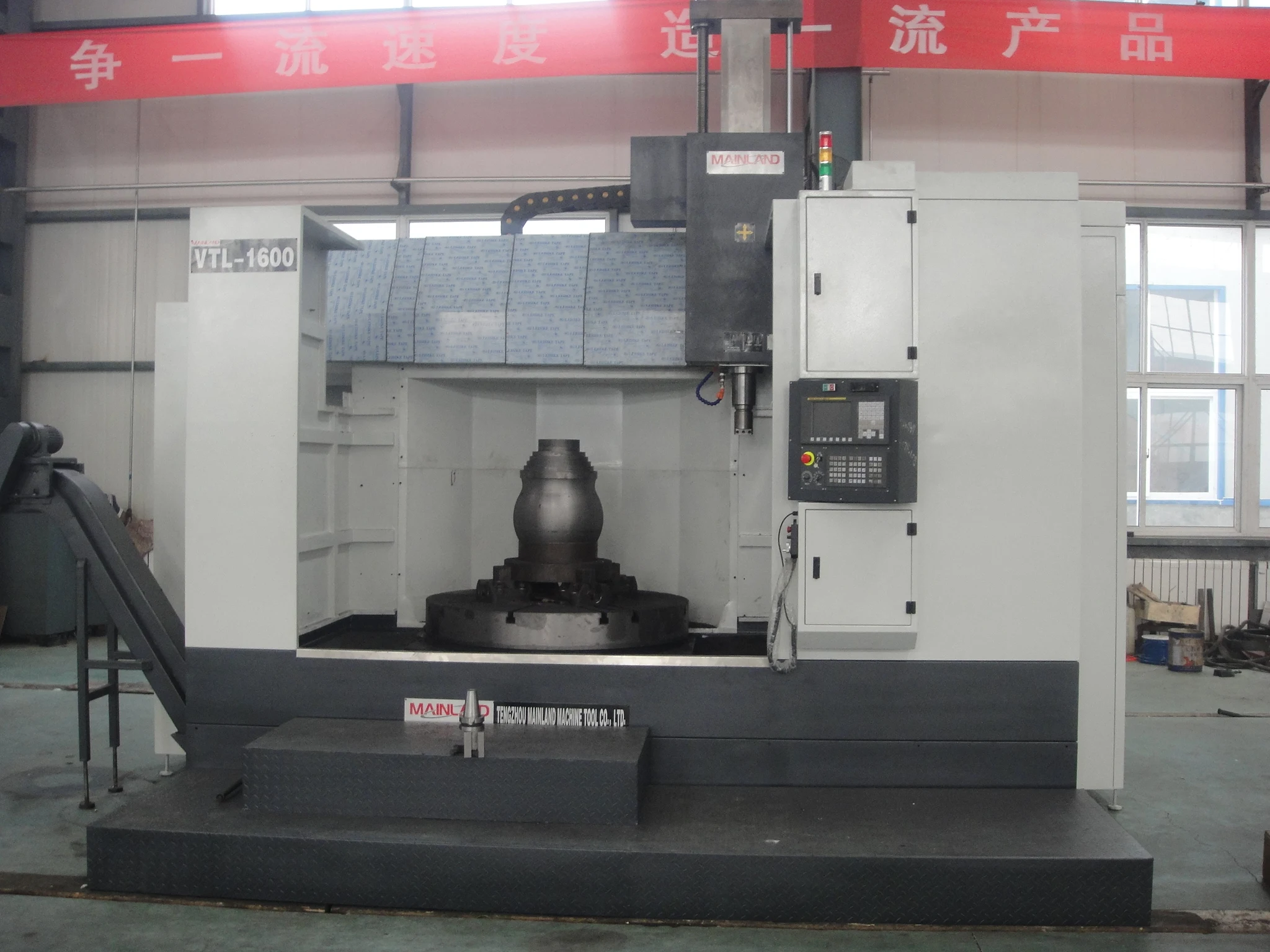

Производен в форме "Дэси" провинции вертикальный токарный станок с большой Спецификация ЧПУ VTL-1900 токарная обработка токарно-карусельный машина-натриевый вкладыш

Описание и отзывы

Трекер стоимости

Характеристики



Продукт основные технические характеристики:



Предмет	Блок	VTL1600		VTL1900
Макс. Диаметр разворота	Мм	1600		1900
Макс. Диаметр качели	Мм	1900		2000
Рабочий стол диаметр	Мм	1400		1600
Макс. Вес обрабатываемой детали	T	5		8
Диапазоне частоты вращения woektable	Оборот в минуту (r/min)	7-200		7-200
Горизонтальное перемещение резцедержатель	Мм	1600		2000
Вертикальное резцедержатель	Мм	950		950
Емкость магазина		16 шт.		16 шт.
Держатель Инструмента		BT50		BT50
Макс. Вес инструмента	Кг	15		15
Макс. Длина инструмента	Мм	200		200
Диапазон оси быстрая скорость подачи	Мм/мин	1-2000 (бесступенчатое)		1-2000 (бесступенчатое)
По горизонталиБыстрое питание резцедержатель	Мм/мин	6000		6000
Вертикальная быстрая подача из резцедержатель	Мм/мин	4000		4000
Мощность главного мотора	КВт	30/37		30/37
Вес машины	T	16		20
В целом машина	Мм	4900*2800*3400		6000*4600*4300

STANRARD

FANUC 0i-TF

Патрон с четыре независимых челюсти;

С 2-шаговым коробка передач ZF;

Гидравлические. Рабочее место;

Автоматическая система смазки;

Машина для работы с визуальной сигнализации для переключения режима переключения

Четырехтактный двигатель с воздушные охлаждением электроэнергии ark;

Автоматический сброс мелкий и тележки;

Зонтичные Тип журнала 12 шт.;

Ремонт и техническое обслуживание инструментов;

Ручной импульсный генератор;

Корпус охраны окружающей среды;

Шпинделя теплообменник;

Шпинделя тормозной блок

Система охлаждения ;

Детали:

Зонтичного типа из журнала, авто смены инструмента;

Изготовлен из чугуна может поглощатьВибрация;

Станок сделано в коробку, которая включает в себя статических и динамических стабильность деталей, обеспечивают высокую жесткость и надежность;

Машина сделана из качественного чугуна с термической обработки и обработки;

Главный двигатель с высокой мощностью и высокий крутящий момент

X/Z оси линейные направляющие с высокой частоты термической обработки, slideguide палка износостойкий пластик, улучшить accurary и уменьшения трения фактор;

Патрон с четыре независимых челюсти, Макс. Крутящий момент каждого челюсти более 18,5 кг/м, и вес каждого челюсти менее 28 кг, каждая деталь кулачка и челюсти с компактным разумный дизайн;

Эта машина с ЧПУ FANUC системы, шпинделя сервопривода с 2-шаговым с высоким крутящим моментом, коробка передач ZF;

Объяснить коробки передач;



Главная передача

2 шаг с большим вращающим моментом коробкой передач ZF делает машину может использоваться в тяжелых условиях и поддержка шпинделя по часовой стрелке и против часовой стрелки;

Установить систему охлаждения для коробки передач коробка, шумоподавление и предотвращения передачи тепла к шпинделя;

Установите клиновой ремень, для того чтобы исключить вибрацию и предотвращение вибрации передачи на шпинделе;

Он может уменьшить 95% вибрации, по крайней мере,

Скорость вращения шпинделя изменения контролируется электромагнитный клапан;

Оба X/Z привод Сервопривода переменного тока;

Оба X/Z оси со специальными высокая точность настройки дорогостоящей, для достижения лучшей производительности двигателя;

Функция:

В этом пункте лазерная гравировальная машина может быть обработан: цветных и черный металл, сплав, соединений, органические вещества и полимеров;

Токарная обработка, сверление, растачивание, резьбы и т. д.;

Обработка поверхности точности (единица измерения-сантиметр um) 1,6 3,2;

Точность позиционирования 0,03 мм;

Шпинделя радиальные beat и ровности поверхности машины 0,05 мм;

Кол-во ось может быть conrtolled 2;

Точность:

Точность репозиции X, Z, то: ± 0005 мм;

Точность репозиции 500 мм, то: ± 0007 мм;
