Электронный 3-х фазным измерителем мощности цифровой мультиметр для Электроэнергетическая система
Описание продукта:
1. Резюме
Эта серияАнализатор качества электроэнергииЭто высококлассный Многофункциональный измеритель мощности. Это идеальный выбор для мониторинга и измерения энергосистем.ЭтоМожет измерять все параметры мощности в электросети
В настоящее время
Энергетики
Стабилизатор напряжения
Коэффициент мощности
Частота
Токовые гармоники 2 ~ 31 раз(Выбор)
Активная мощность
Гармоники напряжения 2 ~ 31 раз(Выбор)
Реактивной мощности
Напряжение и ток THD %,(Выбор)
Полная мощность
Мульти-тарифы соотношение(Выбор)
И он также может передавать параметр в 2 выхода реле маршрута и 4 входа переключателя маршрута, 1 аналоговый выход маршрута. Для трансформаторов, генераторов, конденсаторов и двигателей распределенного обнаружения, автоматической системы управления, онлайн-монитора.
Он может заменить традиционные аналоговые или многие цифровые измерительные приборы (такие как амперметр, вольтметр, измеритель мощности, измеритель коэффициента мощности, частотомер и т. д.)С преимуществами повышения надежности системы, что делает проводку на месте удобной и снижает стоимость системы.
СПоследовательный порт, этоАнализатор мощности может подключатьсяПК; и использовать Modbus для установки программирования и чтения данных.
Основываясь на этих измерителях мощности, вы можете просто настроить систему мониторинга с помощью IPC и центрального программного обеспечения.
С помощью внутреннего микропроцессора он одновременно измеряет:
Параметр
Символ
A-фаза
B-phase
C-фаза
В общей сложности
Однофазный стабилизатор напряжения
V
X
X
X
* Фазовое напряжение
V
X
X
X
В настоящее время
А
X
X
X
Частота
Гц
X
X
X
X
Коэффициент мощности
Cos Φ
X
X
X
X
Активная мощность
W
X
X
X
X
Реактивной мощности
Var
X
X
X
X
Активная энергия
Wh
X
X
X
X
Реактивной энергии
Дисплей
X
X
X
X
Напряжение полный коэффициент гармоник
THD % V
X
X
X
Текущий Коэффициент нелинейных искажений
THD %
X
X
X
Индивидуальные гармонического тока
Содержание (вплоть до 31-го)
X
X
X
Примечания:Фазовое напряжение ЗАО, Ubc, Uca, данные о напряжении, определяемые различными проводками
В наличии:Д х Ш х В):Светодиодный дисплей и сообщениях.

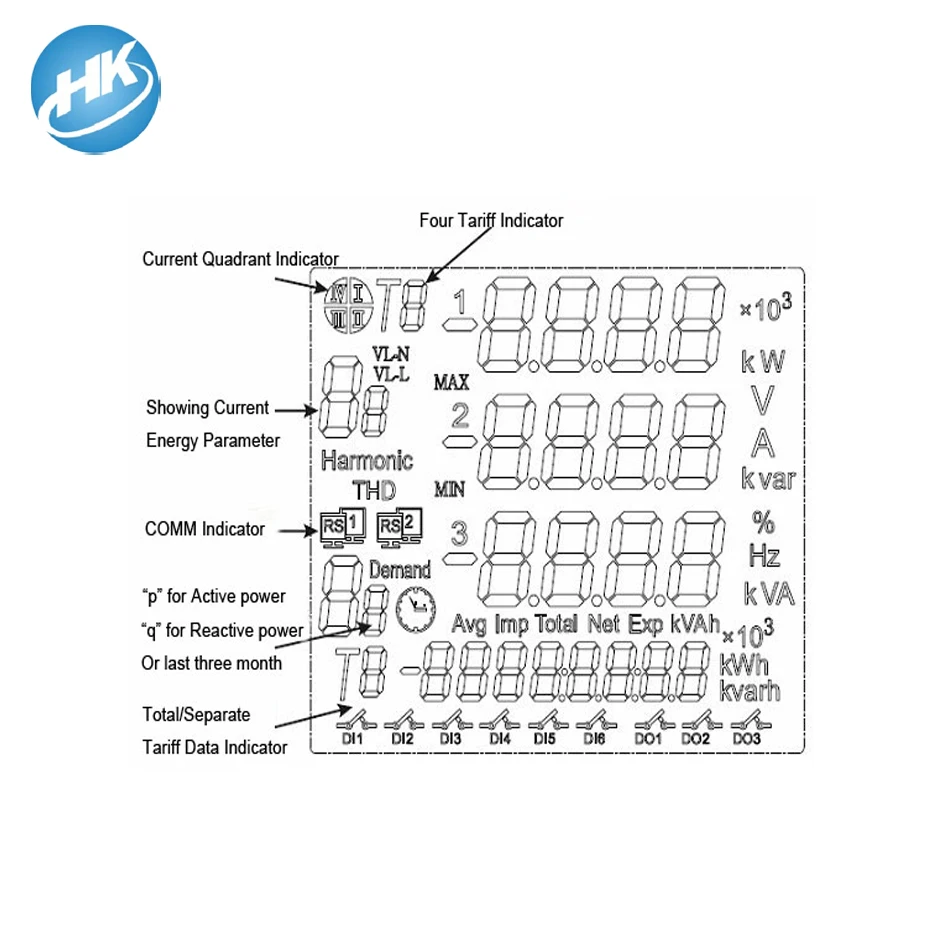

Обеспечивает визуализацию параметров, перечисленных выше, с помощью ЖК-дисплеев. В основной области отображения отображается 4 параметра мощности, в другой области отображения отображаются различные параметры и состояние счетчика на каждой странице.
Другие особенности
-Низкий размер (96x96 мм), панель-монтажный метр.
-Настоящая измерительная система.
-Мгновенные, максимальные и минимальные значения каждого измеренного параметра.
-Измерение энергии (индикация через освещение светодио дный)
-RS-485 или Ethernet (опционально) тип связи с ПК.
А, электрические параметры производительности
Производительность
Параметры
Измерения входного сигнала дисплей
Распределительной сети
Однофазный, трехфазный, четырехфазный
Стабилизатор напряжения
Рейтинг
AC110V, 220 V, 380 V (пожалуйста, сообщите нам, если вам нужны при заказе)
Защита от перегрузки
Измерение: 1,2 раз
Мгновенный: 2 раза/10 с
Потребляемая мощность
<0,1 ВА (каждая фаза)
Импеданс
> 1 МОм
Точность
Класс точности: 0,5 с, RMS (True RMS) измерение
В настоящее время
Рейтинг
AC1A, 5A (пожалуйста, сообщите нам, если вам нужны при заказе)
Защита от перегрузки
Измерение: 1,2 раз
Мгновенный: 10 раз/1 с
Потребляемая мощность
<0.4VA (каждая фаза)
Импеданс
<10MΩ
Точность
Класс точности: 0,5 с, RMS (True RMS) измерение
Частота
40 & sim; 65 Гц, Класс точности: ±0. 02 Гц
Мощность
Трехфазная активная мощность, реактивная мощность, Точность: 0,5 с
Электроэнергии
Четырехквадрантный Электрический счетчик энергии, точность активной мощности 0,5 с, точность реактивной мощности 1
Дисплей
Переключатель, цикл 3 ряда ЖК-дисплей (программируемая настройка)
Событие
Цикл в режиме реального времени сохраняет 50 записей событий (тип 72 без)
Множественного
С несколькими скоростями (тип 72 без)
Блок питания
Сфера деятельности
AC, DC 85 V & sim; 265 V
Потребляемая мощность
≤4va
Выход
Цифровой интерфейс
RS-485, MODBUS-RTU соглашения
Импульсный выход
2 способа импульсной мощности
Переключайте входные
4 способа ввода переключателя (расширяемый до 6 способов), метод сухого контакта
Ri <500Ω включается
Ri> 100 кОм выключить
Выходной переключатель
2 выхода реле (возможность расширения до 4)
Реле контакта: 5A/250 В переменного тока; 5A/30 В постоянного тока
Аналоговый выход
Ток 4 & sim; 20 мА, нагрузка <390Ω
Напряжение 0 & sim; 10 в, нагрузка> 100 кОм
Окружающая среда
Рабочая среда
-10 & sim; 55 °C altitude≤2000m, 93% RH, не конденсации, не агрессивных газов
