Тип N-это своего рода разъемы малой и средней мощности с винтовой муфтой, характерное сопротивление имеет два типа: 50 Ом и 75 Ом. Характеристика разъема-Высокая надежность, высокая вибрация, отличные механические и электрические характеристики и т. д. Они используются в связи с радиочастотным коаксиальным кабелем в радиоинструменте, коммуникационном оборудовании, Микроволновые испытания и наземная система запуска при вибрациях и погодных условиях. Благодаря полужесткому или полугибкому кабелю этот тип получит меньший VSWR, а частота может достигать 11 ГГц.

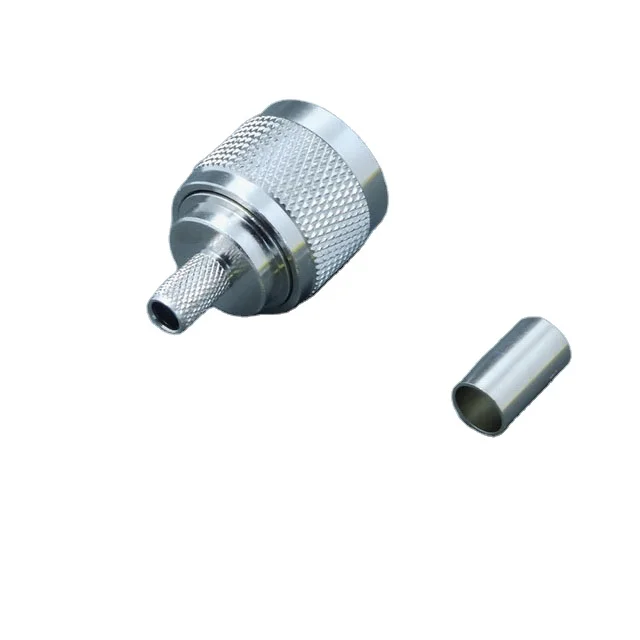

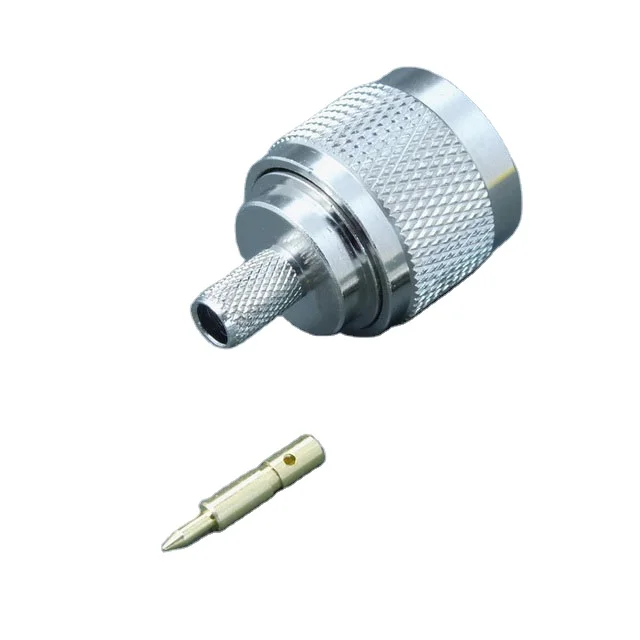

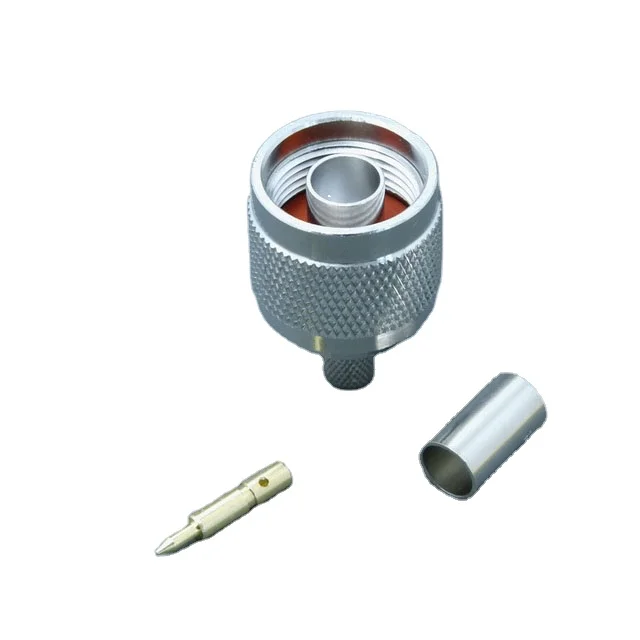

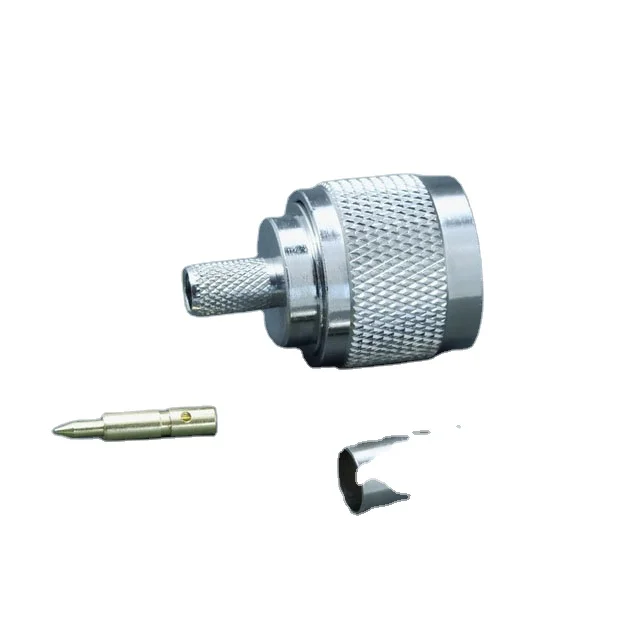

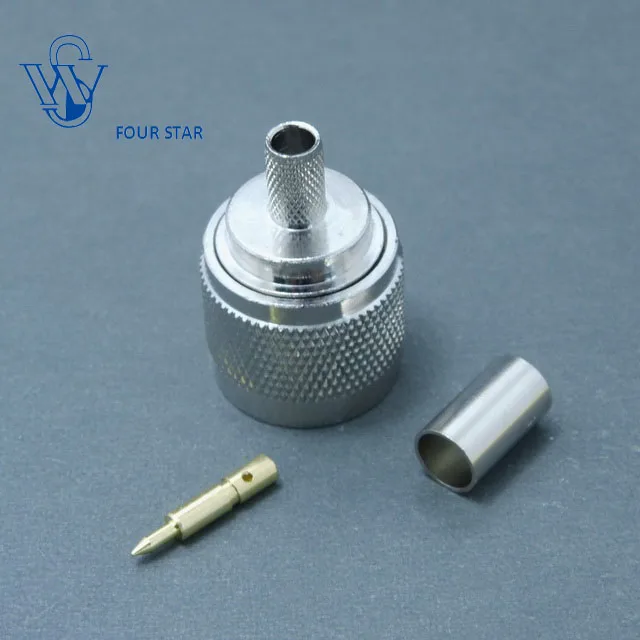

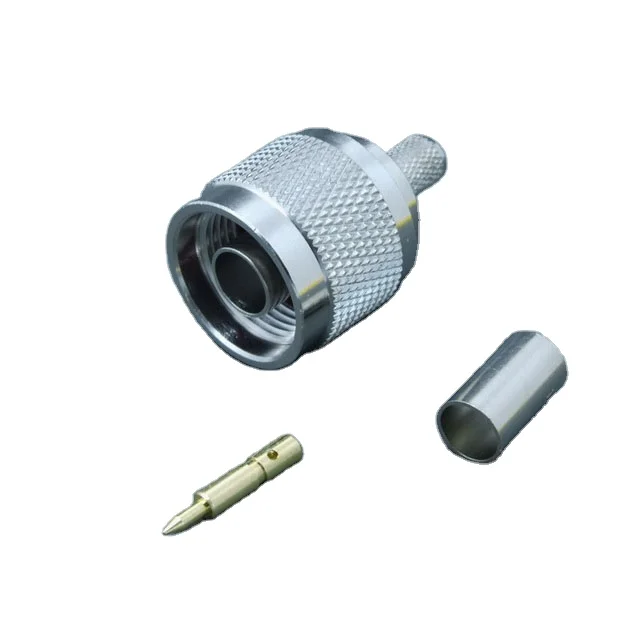

РЧ коаксиальный штекер обжимной разъем типа N для кабеля LMR240
Модель No.
N-C-J240
Интерфейс
IEC 60169-16 лет; MIL-C-39012;CECC-22210
Электрический
Волновое сопротивление
50ohm
Частотный диапазон
DC-11GHz
КСВН
≤ 1,20 @ DC-3000MHz
Ввода Losss
≤ 0,24 дБ (6 ГГц)
3-й заказ IM (PIM3)
-
Рабочее напряжение
1000 В RMS,50 Гц, на уровне моря
Прибор для тестирования диэлектрической выдерживаемого напряжения
≥ 2500 В RMS,50 Гц, на уровне моря
Сопротивление изоляции
≥ 5000MΩ
Контактное сопротивление
Центральный контакт ≤ 1mΩ
Внешний контакт ≤ 0,25 mΩ
Вязки
-
Механические часы
Долговечность
Циклы сопряжения ≥ 500
Материал и покрытие
Имя частей
Материал
Покрытие
Корпус
Корпус из латуни
Ni
Изолятор
PTFE
-
Внутренний проводник
Фосфористая бронза
Au
Соединительная гайка
Корпус из латуни
Ni
Прокладка
Силиконовая резина
-
Кабельный зажим
-
-
Наконечник
Обожженный Медный
Ni
На окружающую среду
Рабочая температура
45 ℃-85 ℃
Устойчивая к атмосферным воздействиям скорость
IP67
RoHs (2002/95/EC)
Соответствовала требованиям освобождение
Подходящий кабель для всей семьи
LMR240 кабель
Семейные модели
