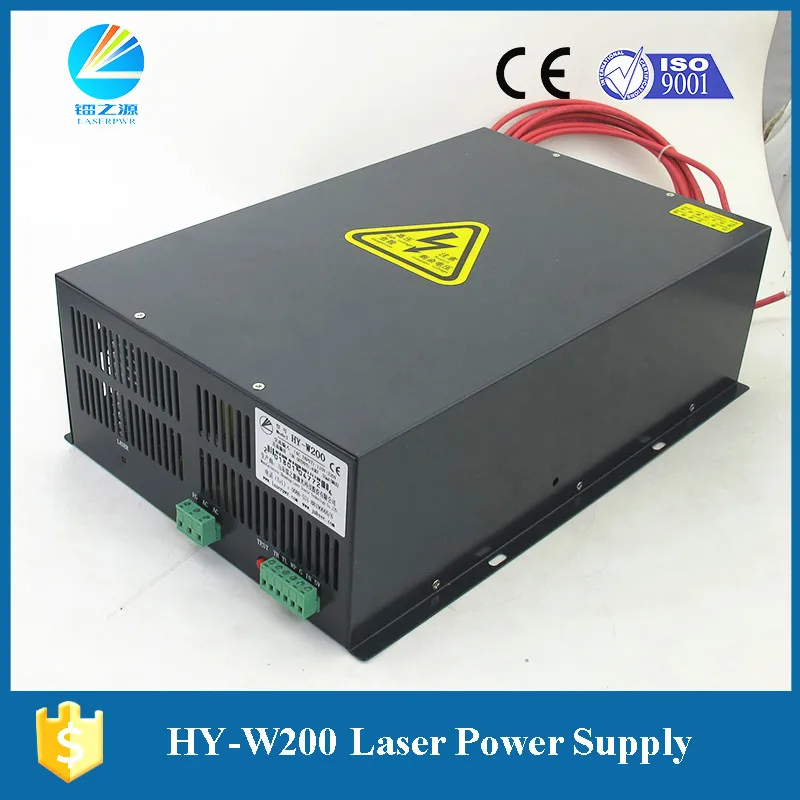

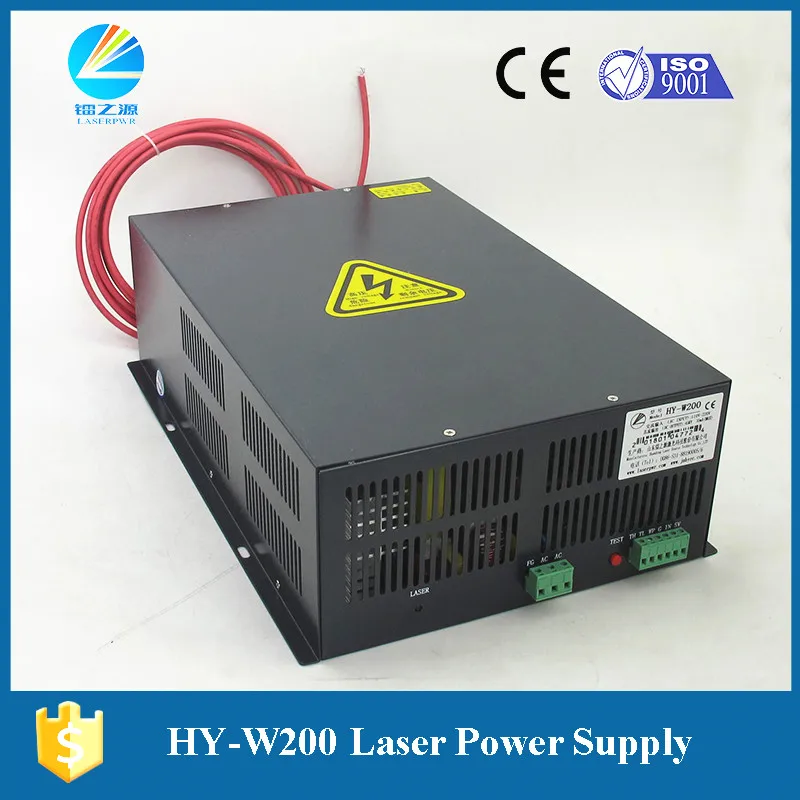

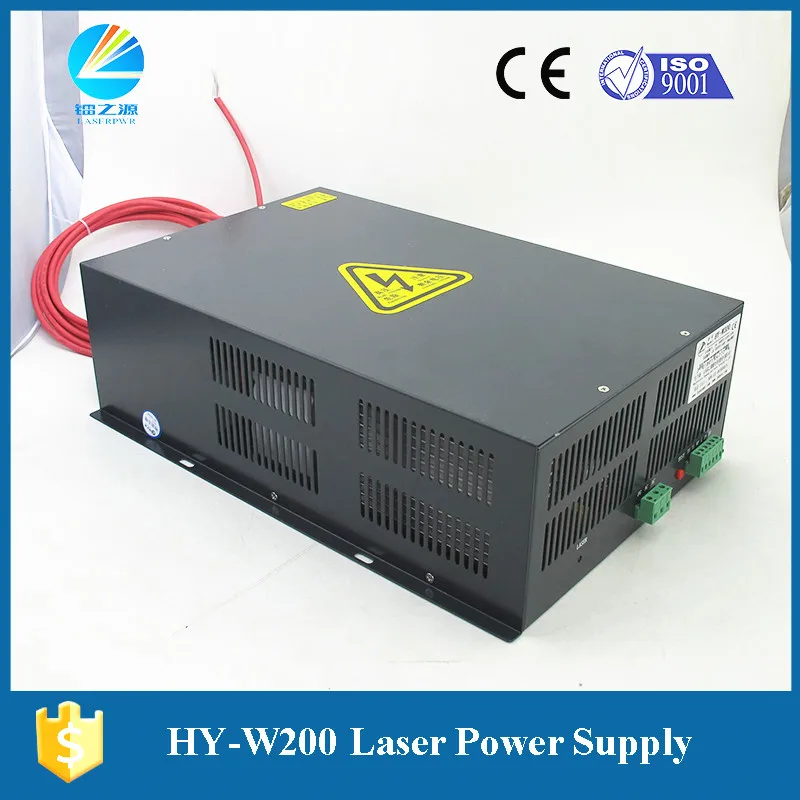

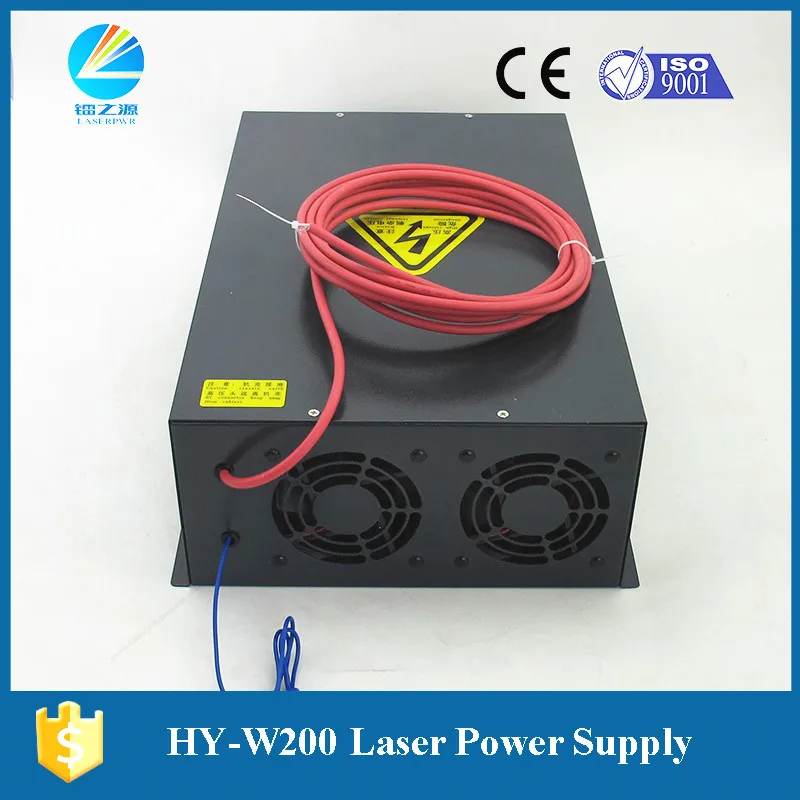

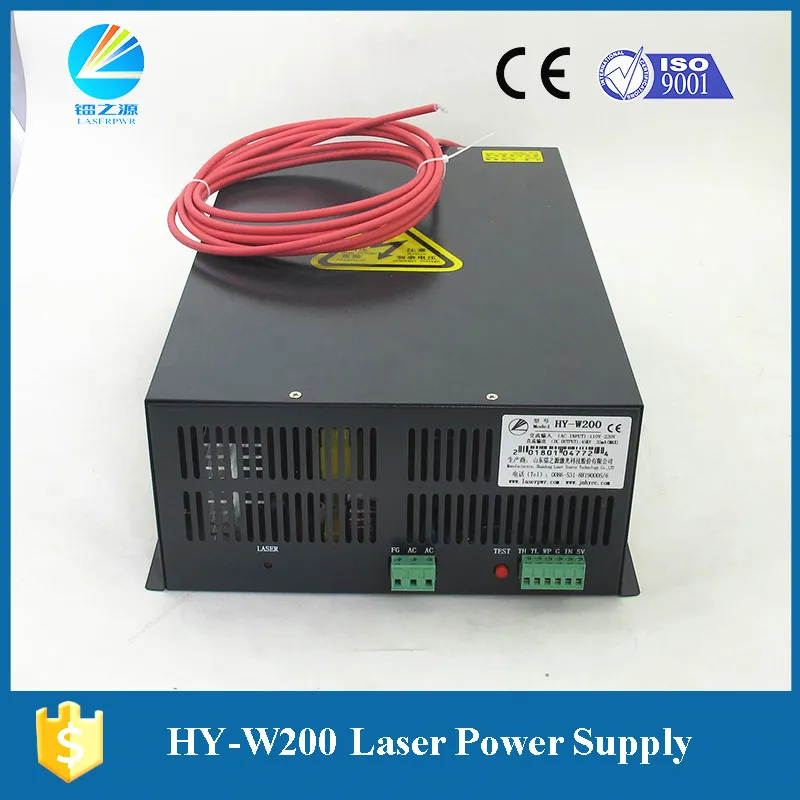

200 w co2 лазерной стеклянной трубки источника питания Электрический HY-W200
Модель: HY-W200Лазерный источник питания для лазерных трубок 180 Вт-200 Вт на станке лазерной резки.
Упаковочный лист:
<1>HY-W200 источник питания * 1 шт.;
200 w co2 питания HY-W200Основные функции
1. очень широкий диапазон входного напряжения:AC110-AC220V
2.Ток обладает высокой стабильностью:Когда входное напряжение нестабильное, Текущая скорость изменения менее 1%.
3. Хорошая совместимость: она может быть применима к 180 Вт-200 Вт EFR/RECI/YONGLI, WEEGAINT/SP и т. д. бренды co2 лазерные трубки, изготовленные различными заводами.
4. Этот источник питания имеет кнопку "тест", которая может проверить выходной лазер вручную.
5. лазерный источник питания имеет высокую выходную мощность, хорошую стабильность; это может продлить срок службы лазерной трубки
6. HY-W200 Применение: 180 Вт-200 Вт co2 лазерный трубчатый резак и гравер для резки и поглощения неметаллических материалов, как скульптуры и резки акрила, ткани, двойной цветной лист, резины и т. д.
Спецификация лазерного источника питания co2 HY-W200
Входной сигнал
Входное напряжение
AC110V-AC220V
Частота переменного тока
50 Гц/60 Гц
Максимальная входная мощность
1000 w
Максимальный выходной ток
8A
Выход
МаксOutВыходное напряжение
DC 45KV
Максимальный выходной ток
DC 35МА (можно регулировать выше, если вам это нужно)
Эффективность
≥90 процентов(При полной нагрузке)
Между тем между отказом (MTBF)
≥10000 час
Скорость отклика
≤1ms(От сигнала переключателя передается выходной ток до 90% от установочного тока)
Выдерживаемое Напряжение
Ввода-вывода вход переменного тока-основа: AC1500V 10MA а-ля 60ые; Выход Отрицательный соединен с раковины машины.
1. HY-W200 блок питания и co2 лазерная трубка схема подключения
Высоковольтный терминал ("+") HY-W200 блок питания должен быть подключен к положительному полюсу CO2 лазерное устройство. Ток цепи питания должен быть подключен к отрицательному полюсу (лазерный выходной терминал) лазерного устройства, через Амперметр или непосредственно.
1
2
3
4
5
6
TH
TL
WP
G
В
5 V
Следующее определение терминала:
TH
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
TL
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
WP * 1
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
G
GND
Эта нога должна быть хорошо соединена с оболочкой лазерной машины
И основание контрольной панели.
* 2
Входной сигнал
Контроль мощности лазера: аналоговый сигнал 0-5 В
И PWM сигнал может контролировать мощность лазера.
5 V
Выходная мощность
Выход 5 В, максимальный выходной ток 20 мА.
Функция интерфейса управления:
TH
TL
WP
В
Выходная мощность лазера
Unconnected
Низкий (≤0. 3 В)
Низкий (≤0. 3 В)
0-5 в или ШИМ
Выход лазера
Мощность: Pmin ~ Pmax
Низкий (≤0. 3 В)
Unconnected
Выход около 40% лазера
Высокий (≥3v)
Любое значение (ок)
Без лазера
Высокий (≥3v)
Unconnected
0-5 или ШИМ
Выходной лазер, Pmin ~ Pmax
Высокий (≥3v)
Unconnected
Выход около 40% лазера
Низкий (≤0. 3 В)
Любое значение (ок)
Без лазера
Любое значение (ок)
Любое значение (ок)
Высокий (≥3v)
Без лазера
2. Подключение HY-W200 лазерного источника питания и платы управления
HY-W200 метод ручного тестирования источника питания
Во-первых, убедитесь, что источник питания HY-W200 и лазерная трубка правильно настроены, отсоедините клемму управления и нажмите кнопку «Тест» на HY-W200 источник питания в течение 5-10 секунд, чтобы проверить, есть ли лазерный выход из лазерной трубки. этот метод легко определить, подходит ли источник питания.

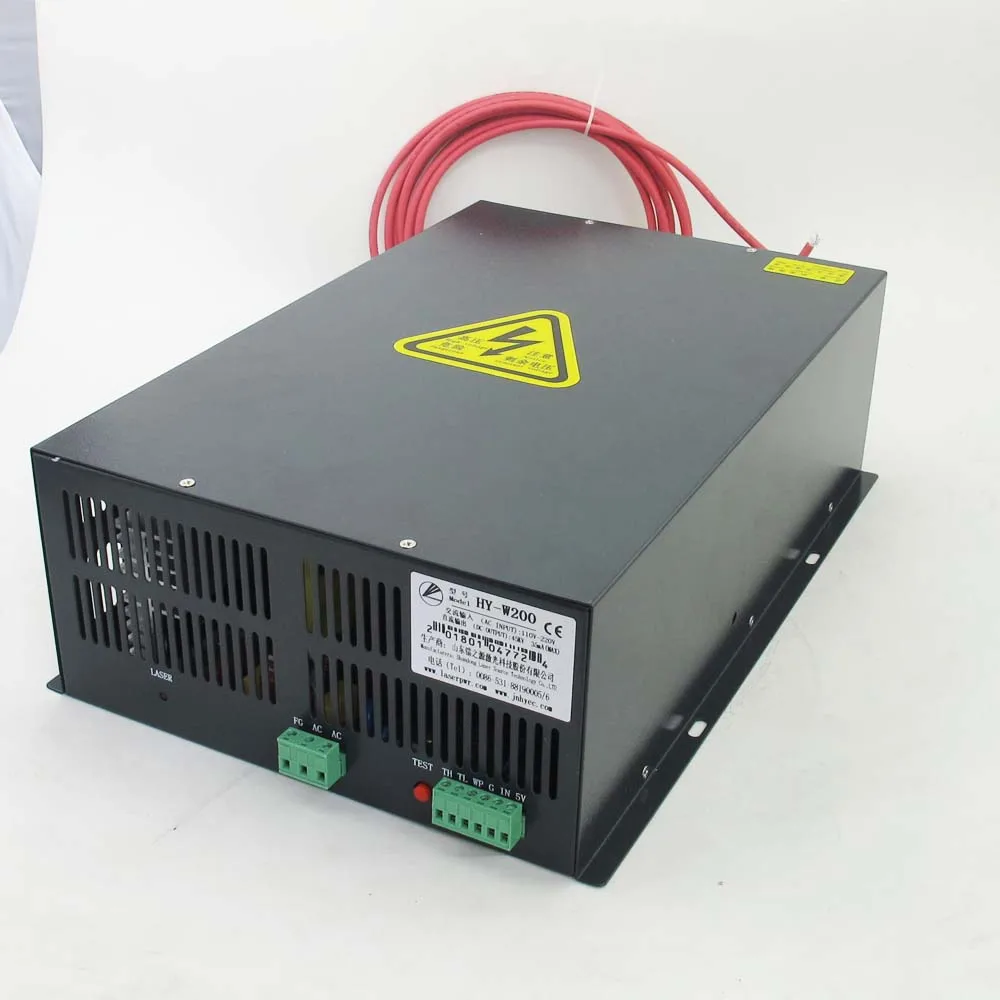

200 w co2 питания HY-W200Изображение
Упаковка & Доставка
Информация о компании
Shandong Laser Source Technology Co., ltd. такой же, как иJinan Hongyuan Electric co., Ltd
Является высокотехнологичным предприятием, расположенным в основной области электронных регионов-Цзинань. Профессиональный дизайнер и производитель и экспортер лазерного источника питания с17 лет опыта,
Имеем хорошее долгосрочное сотрудничество с YUEMING лазером, лазером HAN'S, лазером GCC, лазером RECI, лазером EFR, лазером Boye, лазером Beyond, лазером Senfeng, лазером Bodor,Солнечный лазер,И так далее.Надеюсь, у нас будет шанс помочь вам в вашей бизнес-линии.
Наша компания может настроить лазерный источник питания в соответствии с вашими требованиями. На самом деле, о
50%Нашей лазерной мощности специально настроены для лазерной машины завода.
Послепродажное обслуживание
(1) Гарантия: один год
(2) Бесплатная доставка на нашу фабрику (кроме платы за доставку)
(3) Бесплатная отправка аксессуаров к вашей двери (в случае повреждения неискусственными факторами в пределах гарантии)
(4) 24 часа в сутки в режиме онлайн поддержку служба технической поддержки
Мы производим строго в соответствии с ISO9001: 2008 международными элементами системы менеджмента качества
Проведения производственной деятельности. Все серии co2 лазерного источника питания получили сертификацию CE.
