Характеристики
BQB Сертифицированный Bluetooth модуль с BLE 5,0 ble низкое энергопотребление
• Европейский сертификат соответствия
• FCC сертификации (FCCID: 2ABU6-MS50SFB)
• Сертификация BQB (QDID: 111267)
Описание продукта:

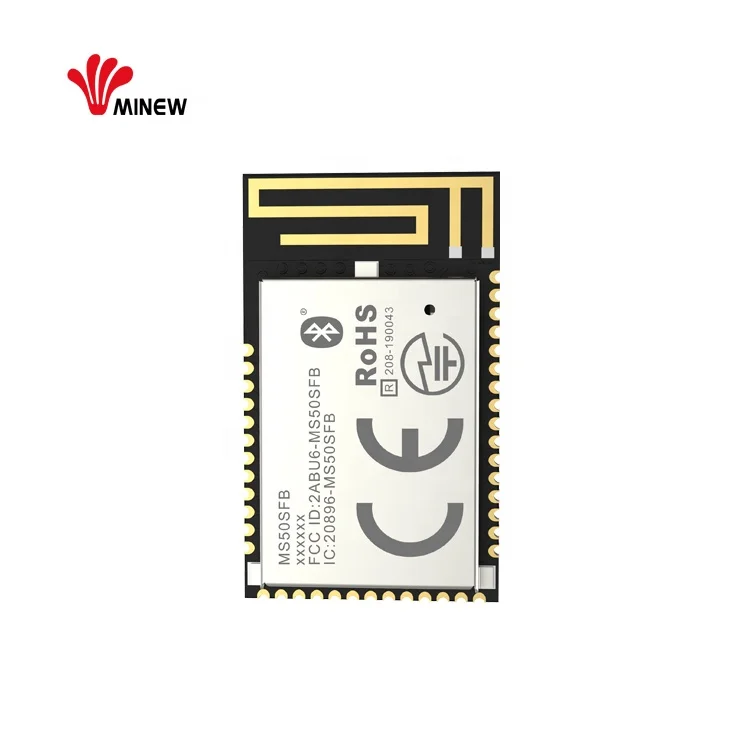

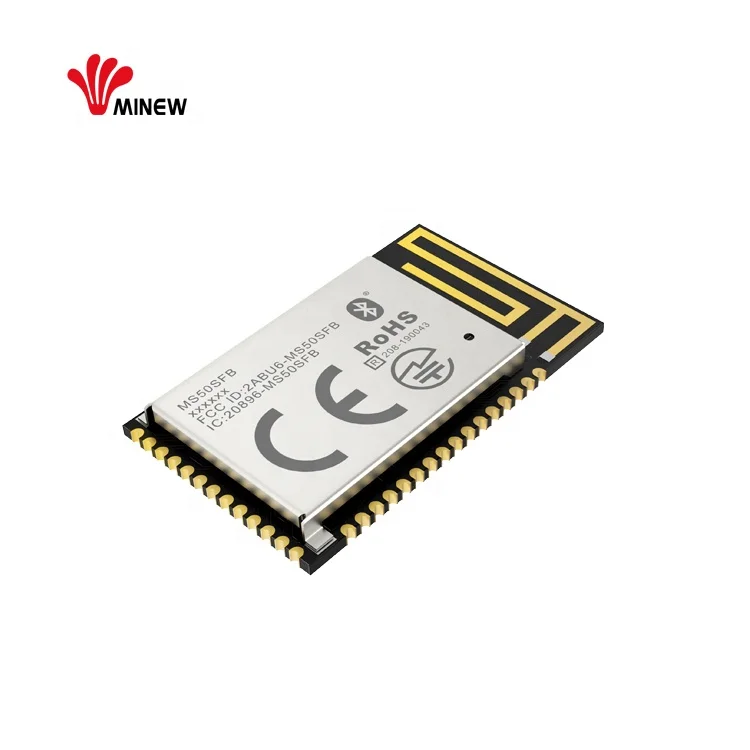

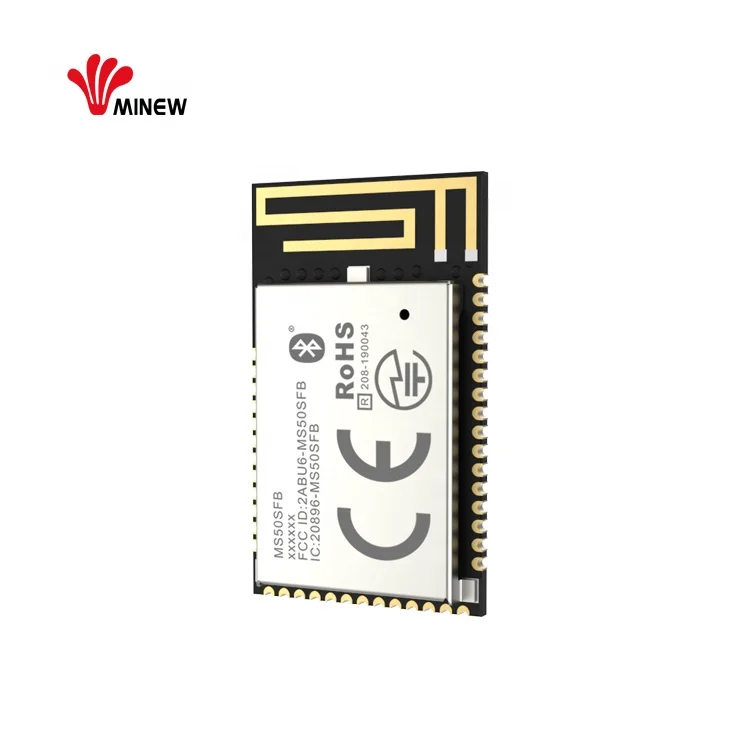

В MS50SFB представляет собой компактное небольшого размера Bluetooth 5,0 Модуль с сверхнизкое энергопотребление и
Опционально антенна типа; Это очень удобно для клеток монета с батарейным питанием приложений.
Модуль с высокой степенью интеграции, которая включает в себя все необходимые компоненты из радио к различным антенна
И совершенно осуществляется по протоколу Bluetooth стека и предварительно прошитый UART протокол передачи данных.
Опционально антенна типа; Это очень удобно для клеток монета с батарейным питанием приложений.
Модуль с высокой степенью интеграции, которая включает в себя все необходимые компоненты из радио к различным антенна
И совершенно осуществляется по протоколу Bluetooth стека и предварительно прошитый UART протокол передачи данных.
Особенности
•Частота: 2402 до 2480 МГц
• Макс. Выходная мощность: + 4dBm
• NFC типа A

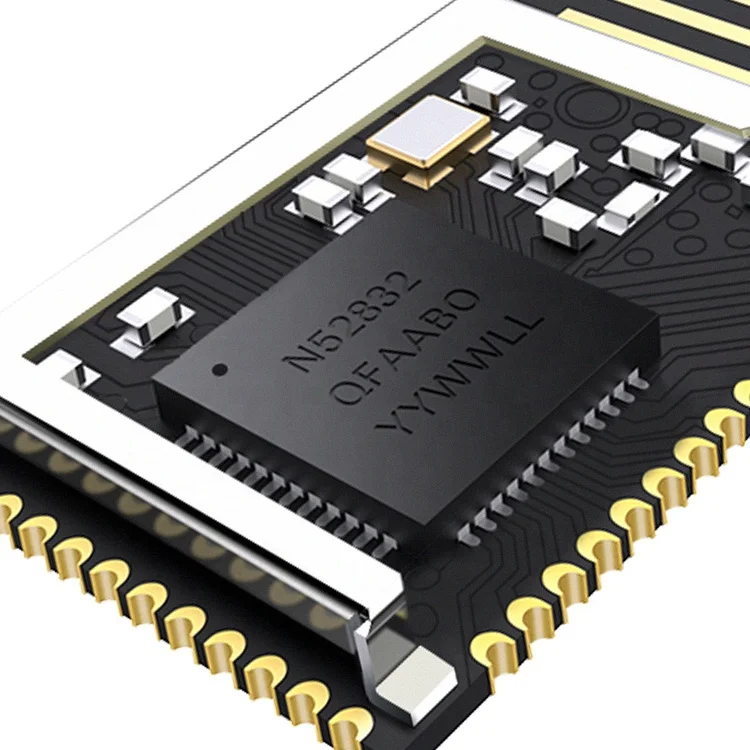

• Рукоятка Cortex-M4F процессор
• Защитная металлическая с маркировкой
• UART протокол передачи данных (Slave/мастер опционально)
• 3 дополнительных типы антенны: антенна PCB, Чип антенна IPEX Соединительный
• Диапазон рабочих температур: от-25 до 85 градусов по Цельсию
Применение:
• Цикл компьютер
• Монитор Сердечного Ритма
• Измерение артериального давления
• Измеритель уровня глюкозы в крови
• Взвешивающее устройство
• Термометр
• Аксессуары для мобильных телефонов
• Спортивный и фитнес-датчики
• Пульты дистанционного управления/игрушки
• Информационные Брелоки для ключей и ремешок на запястье
• 3D очки и игровой пульт дистанционного управления
1. Описание контакта
Тип символа Описание
| VCC | Мощность | Блок питания |
| ДКК | Мощность | DC/DC преобразования выходной контакт |
| GND | Мощность | Заземления |
| DEC4 | Мощность |
1,3 V регулятор подачи развязка. Входное напряжение от постоянного тока/преобразователь постоянного тока. Выход из 1,3 V LDO |
| SWDIO | Цифрового ввода/вывода |
Система сброса (активный низкий). Аппаратные средства отладки и флэш-памяти Программирование ввода/вывода Программирование I/O. |
| SWCIK | Цифровой вход |
Аппаратные средства отладки и флэш-памяти Программирование ввода/вывода |
| P0.00-P0.31 | Цифрового ввода/вывода | Реле общего назначения I/O pin |
| XL2 | Аналоговый выход | Соединение для 32,768 кГц с украшением в виде кристаллов |
| XL1 | Аналоговый вход |
Соединение для 32,768 кГц с украшением в виде кристаллов Или exnternal 32,768 кГц |
| Сброс | Цифрового ввода/вывода | Можно настроить для работы в режиме системой сброса pin |
1,1 штыревая идентификация
2. Электронные характеристика
2,1 абсолютное максимальное рейтинги
| Символ | Мин | Макс | Блок | Состояние |
|
VCC |
1,8 | 3,9 | V | Вход переменного тока Выходное напряжение на VCC pin-код |
| Муравей | + 10 | ДБм | Вход RF Мощность при антенна булавку в приемник |
Обратите внимание: модуль не защищено от перенапряжения или защищены напряжения. В случае необходимости, всплесков напряжения
Превышение напряжения питания спецификация должна быть ограничена значения в течение указанного
Границ, используя соответствующие средства защиты устройств.
2,2 Максимальная ESD рейтинги
| Параметр | Макс | Блок | Примечания |
| ОУР Senstitivity | 4 | KV | Модель человеческого тела |
| 750 | V | Заряженного устройства модель | |
| +/-8 | KV | ОУР косвенные контактный разряд |
2,3 Диапазон рабочих температур
| Параметр | Мин | Макс | Блок |
| Температура хранения | -40 | 85 | ℃ |
| Рабочая температура | -40 | 85 |
℃ |
2,4 потребляемый ток
| Параметр | Мин | Макс | Блок | Примечания |
| Получение ток | 5,4 | MA | Стандартный режим | |
| Мощность передачи | 5,3 | MA | Мощность передачи на 0dBm | |
| Спящий ток | 1 | MA | Режим питания 3 |
2,5 производительность RF
| Параметр | Мин | Типичное | Макс | Блок |
| Приемник Входная чувствительность | -93 | ДБм | ||
| Выходная мощность | -30 | 0 | + 4 | ДБм |
3. Физические размеры
4. Артикул схема конструкции
5. Раскладка клавиатуры и пайки соображений
Для того чтобы убедиться, что производительности беспроводной сети в лучшем состоянии, пожалуйста, раскладка клавиатуры модуль на несущей платой как показано ниже для получения инструкций.
5,1 несущей платой под область антенны модуля как на картинке;
5,2 держаться подальше от достаточно область для антенны;
5,3 оплавления профили для того, чтобы быть выбран в соответствии со стандартом процесс производства;
5,4 В температура пайки должно быть меньше, чем 206 ℃;
5,5 модуль должен находиться вдали других низких частот и цифровой схемы;
5,6 В MS50 модули серии содержит Высокочувствительный электронных схем и электростатической
Чувствительные устройства (ESD). Обработка MS50 модули серии без должного защита от статического электричества
Может разрушить или повредить их постоянно.
Рекомендуемым образцом для несущей платой
* PCB: Это материнская плата печатная плата/несущей платой.
6. UART команды
Пожалуйста, обратитесь к UART команды документ, чтобы узнать больше.
7. Упаковка
| Детали | Лоток | Картонная коробка |
| Количество (модуль) | 80 шт | 4000 шт./50 лотков |
| Вес нетто | 40,0 г | 4.5Kgs |
| Вес брутто | 75,0 г | 9.5Kgs |
| Размер | 20x18x5cm | 32x23x40cm |
Наши услуги
-Ключевой программист вашей прошивкой в iBeacon модуль;
-Предварительная настройка значения параметров перед пересылкой;
-На печатной плате могут быть выполнены по индивидуальному заказу, в случае необходимости;
-Пакет могут быть выполнены по индивидуальному заказу (при необходимости);
-Прототипы нижнюю часть корпуса и пресс-форм по проектированию инструментов и пластиковых форм для инъекций сервис.
Информация о компании
Шэньчжэнь Minew технологии Co., Ltd. (Minew для коротких) занимается разработкой и производством iBeacon, bluetooth поисковик ключей и других RF на базе технологии производить творческие товары и технического обслуживания.
Как профессиональная фабрика по производству, Minew получил ISO9001:2008 сертификация.
Сертификаты
Преимущества
1. Мы производим iBeacon, bluetooth поисковик ключей и других RF на базе технологии производить творческие товары
И технического обслуживания.
2.Профессиональная фабрика по производству, Minew получил ISO9001:2008 сертификация.
3. При отказе от товара мы имеем сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC фирмы mlight, по ограничению на использование опасных материалов в производстве и Bluetooth QDID/BQB/EPL сертификаты
4. Мы предлагаем обслуживание OEM & ODM.
Вопросы и ответы
Есть ли у вас какие-настроить приложение и обучения?
Да, мы предоставим вам после того, как вы покупаете наши образцы.
Могу ли я изменить пароль?
Да, вы можете изменить то, что вы хотите, чтобы установить.
Есть ли у вас какие-API или исходный код?
Да, мы предоставим вам после того, как образец был доставлен.
Есть ли MiniBeacon соответствуют Apple iBeacon стандарт?
Да, MiniBeacon лицензирован компанией Apple ibeacon проверку компьютерной программой контактный номер. iBC-14-00582.
Какой-либо другой возникают какие-либо дополнительные вопросы, то, пожалуйста, свяжитесь с нами, чтобы узнать больше.
