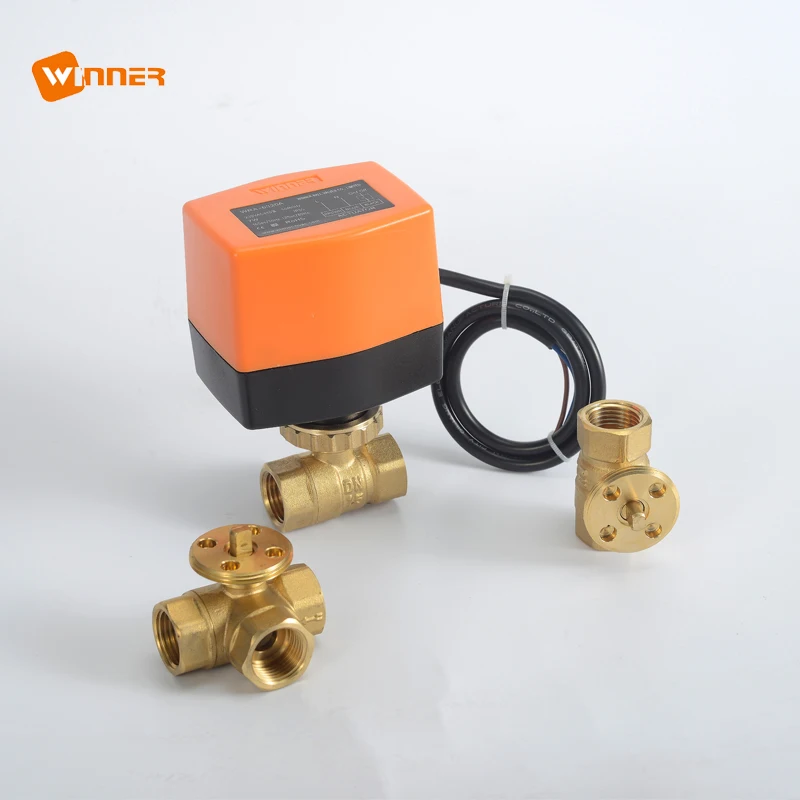

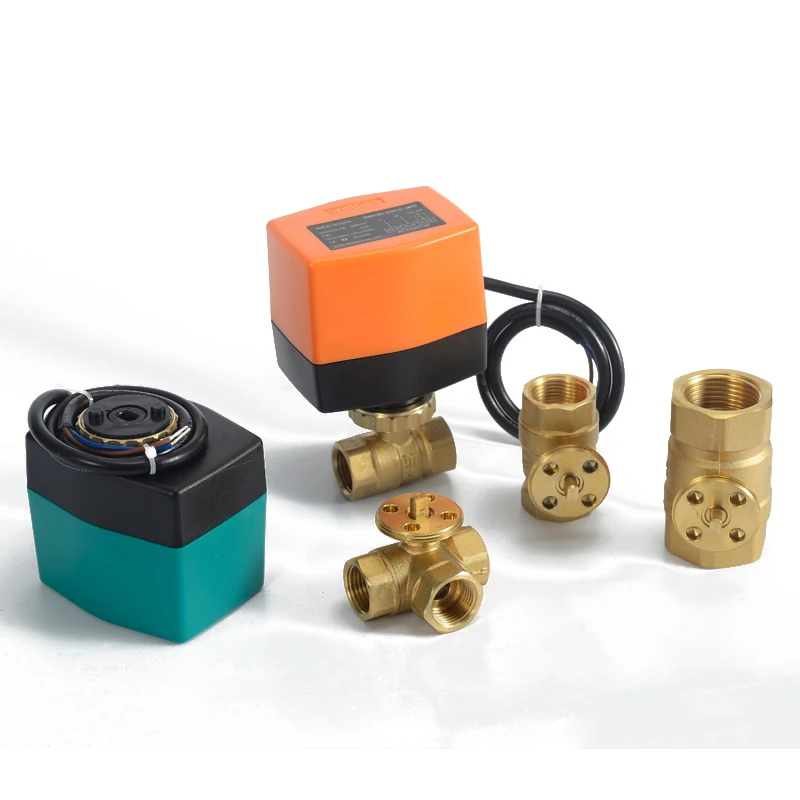

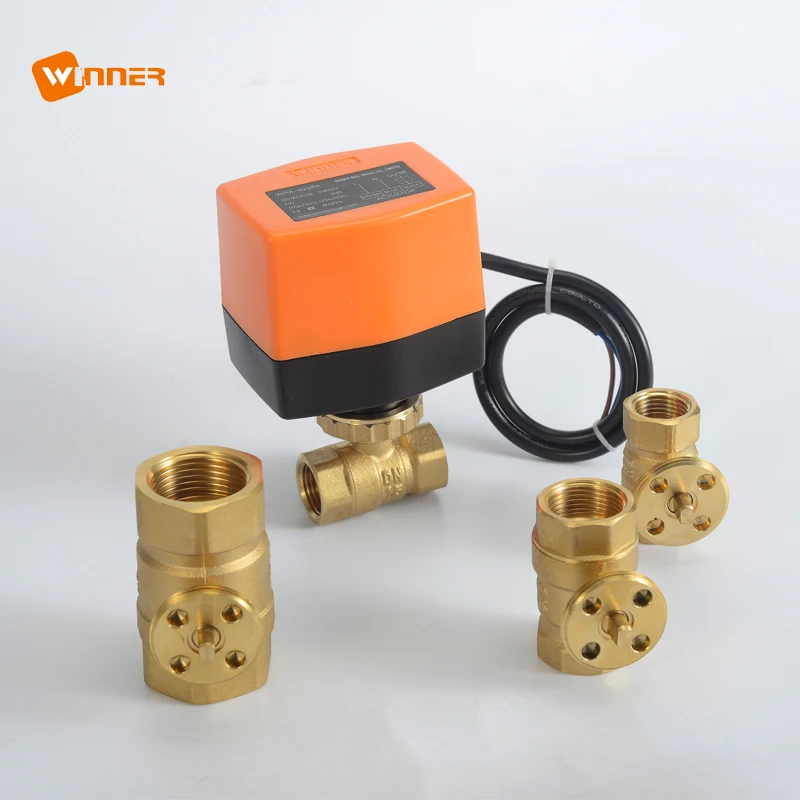

Электрический Dn25 плавающий 3-полосный 3 вольтовый привод мотор водный Контроль Шаровой Клапан



Описание моторизованного водяного клапана

Победитель мOtorized шаровой клапан состоит из Вкл/смываемая или 3-х точечный тип привода и W8BV & helliр; СерииШаровой клапан,Которые имеютКомпактныйСтруктура,Стабильная работа,Отличная емкость остановки воды, большая вода Расход, нулевой блок грязи и низкий крутящий момент. Победитель моторизованный шаровой клапанШироко используются в системах HVAC, системах отопления, Система очистки воды и некоторыеПромышленныйОборудования.



Применение моторизованного водяного клапана

Системы вентиляции и кондиционирования, Система отопления, ВодаСистема обработки, ПромышленныйОборудование



Режим работы моторизованного водяного клапана

Шаровой клапан с мотором Winner управляется с помощью типа WRA-63 и hellip; И WRA-63 и hellip; Привод. Привод управляется с помощью модуляции на включения/выключения или 3-точечная система управления и переместить мяч клапана на открытии позиции продиктован контрольным сигналом.



Технические данные

Корпус клапана:

Средняя: холодная/горячая вода, с 50% гликоль         Температура среды:2 & deg;C...90& Deg C

Номинальное рабочее давление:PN20                             Соединитель трубы: внутренняя резьба

Температура окружающей среды. Радиус действия:& Minus; 5 & hellip;+ 60 & deg;C;0 & hellip;90% RH



Материал

Корпус клапана: Кованая латунь, Hpb59-1 уплотнение: шар: EPDM + PTFE

Шар: хромированный латунный стержень: уплотнительные кольца EPDM

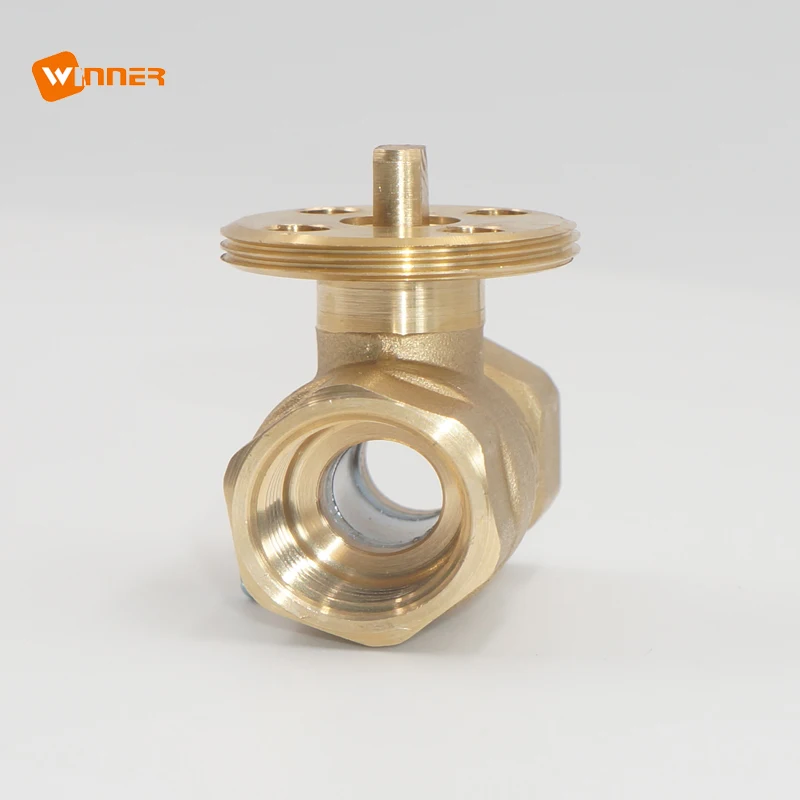

Шаровой клапан

Модель No.		Внутренний диам.	Дюймов	Kvs (м3/ч)	Рмакс (кПа)	Ps (кПа)
WBBV215	2Билета туда и обратно	12 мм	1/2 & rdquo;	8,6	1000	1400
W8BV220		15 мм	3/4 & rdquo;	21	1000	1400
W8BV225		20 мм	1 & rdquo;	26	1000	1400
W8BV315	3-сторонний выход	10 мм	1/2 & rdquo;	8,6	1000	1400
W8BV320		14 мм	3/4 & rdquo;	21	1000	1400
W8BV325		18 мм	1 & rdquo;	22	1000	1400

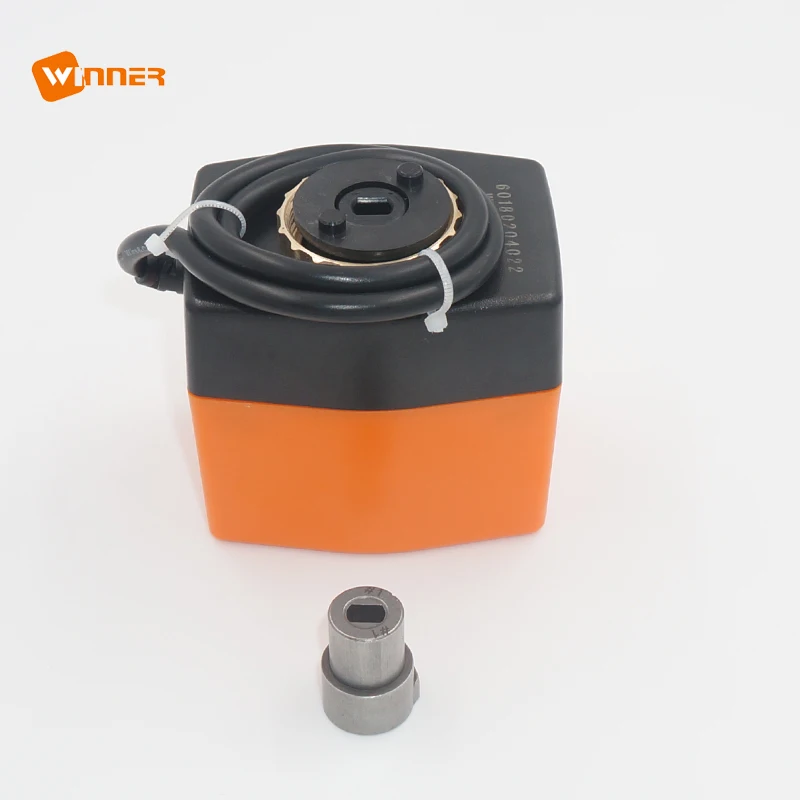

Привод

WRA-63 & helliр;AC230/110/24V, В переменного тока, 50/60 Гц,С 3 зубцами

WRA-63 и hellip;AAC230/110/24V, В переменного тока, 50/60 Гц,Вкл/Выкл

Выходной крутящий момент:>3.5N. МУгол поворота:90 & deg;

Степень защиты: IP55/IP54        Время ВКЛ/ВЫКЛ:16с



Функция(3-точечный или вкл/выкл Тип)

Привод управляется с помощью модуляции на включения/выключения или 3-точечный контрольный сигнал, используяRВыворачивающуюсяСинхронный двигатель и редуктор скорости привода для фиксации и блокировки.



WRA-63 & helliр; 3-х точечный Тип

BОтсутствие провода включено           Закрытый клапан

BПровод вкл.           Клапан открыт

Черный или коричневый провод выключен        КлапанKEep текущее положение

BlUeПровод подключен кNUllПровод.                 Также может использоваться в качестве типа вкл/выкл.

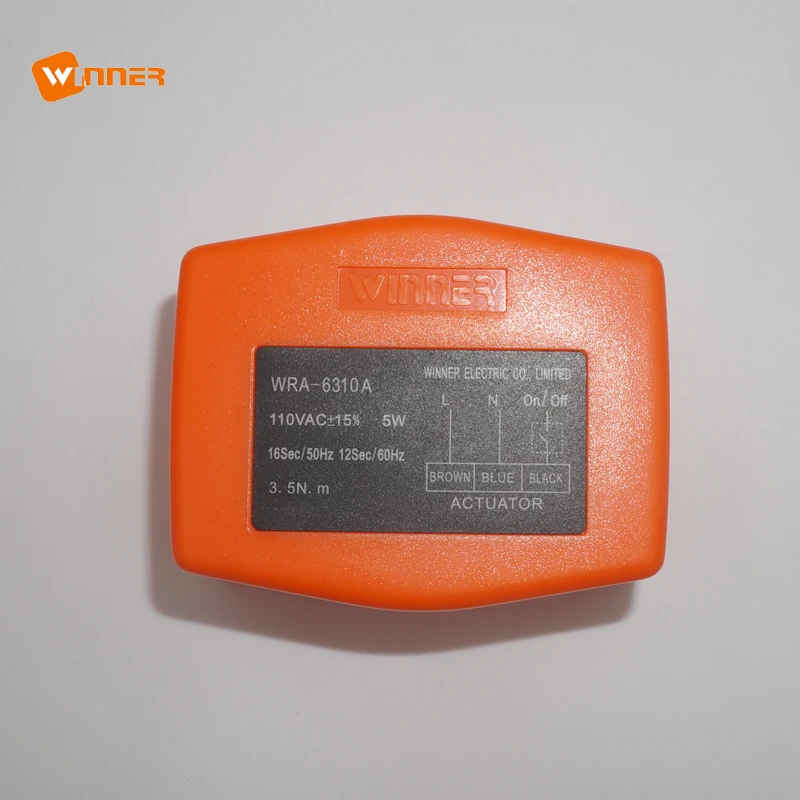

WRA-63 и hellip;AВкл/выкл типа

BОтсутствие провода-это контрольный провод.        Включение: открытие клапана, отключение питания: закрытие клапана

Коричневый провод подключен к проводу питания.

Синий провод подключен к com. Можно использовать только в качестве типа вкл/выкл.



Установка

Вставьте стержень клапана вBOТТОM привода и вставьте 2 штифта, расположенных в нижней части привода к клапану& Rsquo;S монтажное отверстие. Затем закрутите латуньНакидная гайка



Привод

Модель No.	Рабочее напряжение	Тип привода	Выходной крутящий момент	Расход	Время включения/выключения	Корпус клапана
WRA-6320	230VAC и plusmn;15% 50/60Hz	3 точки или ВКЛ/ВЫКЛ	3.5N. М	5 Вт	50 Гц: 16S 60 Гц: 12S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-6320A		Вкл/Выкл





	WRA-53 серии	220v ВКЛ/ВЫКЛ, с 3 зубцами
	WRA-63 серии	220V/110V/24V ВКЛ/ВЫКЛ, с 3 зубцами
	WVA4-.. Серия	220V/24V ВКЛ/ВЫКЛ, пропорциональный
	WRA3-.. Переменного тока серии	220V/110V/24V ВКЛ/ВЫКЛ, с 3 зубцами
	WRA-42 постоянного тока серии	24 В/12 В/3 в вкл/выкл, 3 точки
	WRA3-.. Постоянного тока серии	24V/12V/3V, вкл/выкл, пропорциональный
