Китайский поставщик сжиженный газ массовый расходомер применяется мини-установка для

Китайский поставщик сжиженного газа массового расходомера мини Биогазовая установка



Измерение массового расходомера теплового газа

Параметры установки теплового газа массового расходомера

Номинальный диаметр.	Фланец наружный диам.	Центровым отверстием	Отверстие для болта	Винт	Уплотнительная поверхность		Толщина фланца	Монтажная длина
DN	D	K	N x L		D	F	C	L
15	95	65	4x14	M12	46	2	14	280
20	105	75	4x14	M12	56	2	16	280
25	115	85	4x14	M12	65	2	16	280
32	140	100	4x18	M16	76	2	18	350
40	150	110	4x18	M16	84	2	18	350
50	165	125	4x18	M16	99	2	20	350
65	185	145	4x18	M16	118	2	20	400
80	200	160	8x18	M16	132	2	20	400
100	220	180	8x18	M16	156	2	22	500



Высокая точность, стабильная производительность, множественные расходные единицы, плавное переключение и многофункциональная Настройка



С DC4-20mA четырехпроводным выходом, что более удобно для удаленного приема. Поддержка протокола MODBUS RTU RS485, согласование приемной системы для сбора большего количества данных и изменения системы





Тепловой газовый массовый расходомер в основном используется для измерения газа с низким потоком, и диапазон можетReach 1:1000, который лучше, чем газовый расходомер на рынке и низкий поток может быть измерен.

Можно разделить на пять секций для коррекции, эта операция сделает измерение более точным.





Параметры массового расходомера теплового газа

Средств массовой информации	Различные газы (кроме ацетилена)
Размер трубы	Тип вставки: DN50-DN2000mm Линейный тип: DN10-DN2000mm Тройной зажим и тип резьбы: DN15-100mm
Равных угловых скоростей	0.1-100Nm/s
Точность	+/-1 ~ 2.5%
Рабочая температура	Датчик:-40 ~ + 220 degC передатчик:-20 ~ + 45 degC
Рабочее давление	Тип вставки ≤ 1.6Mpa Фланцевого типа ≤ 4.0Mpa Специальное давление, пожалуйста, дважды проверьте
Блок питания	Компактный Тип: 24VDC или 220VAC, потребляемая мощность ≤ 18W Тип пульта: 220 В переменного тока, потребляемая мощность ≤ 19 Вт
Время отклика	1s
Выход	4-20мА (оптоэлектронная изоляция, максимальная нагрузка 500ом), импульсный RS485 (оптоэлектронная изоляция) и HART
Выходной сигнал тревоги	1-2 линии реле, 10A/220 В/AC или 5A/30 В/DC

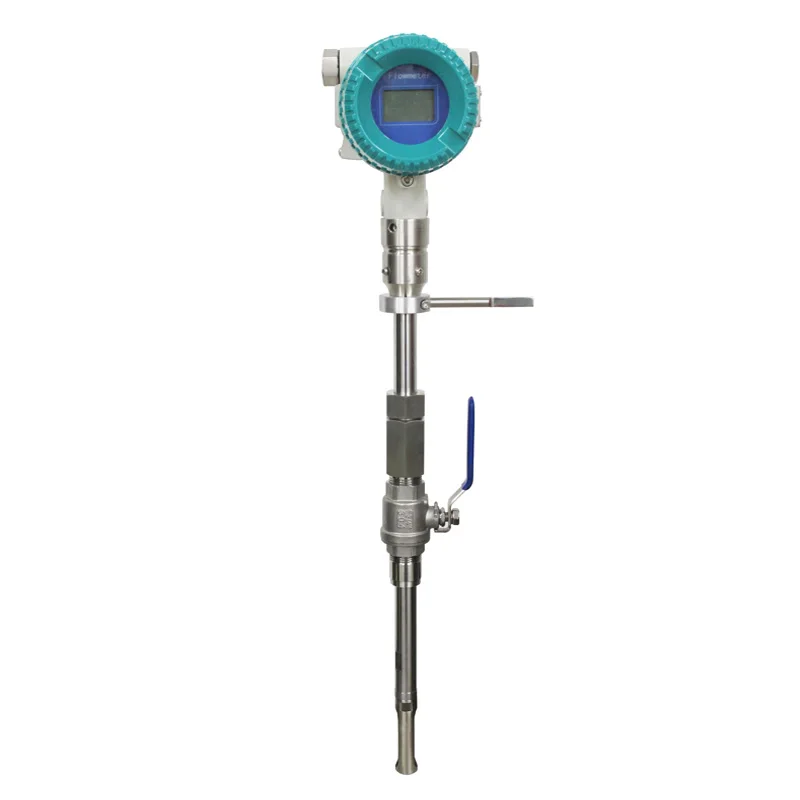

Тип датчика	Стандартная вставка, горячее нажатие вставки и фланец
Строительство	Компактный и пульт дистанционного управления
Материал трубы	Углеродистая сталь, нержавеющая сталь, пластик и т. д.
Дисплей	4 линии с ЖК-дисплеем Массовый поток, объемный поток в номинальном состоянии, тотализатор потока, дата и время, рабочее время и скорость и т. д.
Защита	IP65



Общий верхний предел расхода газа



Номинальное состояние потока-это скорость потока при температуре 20 ℃ и давлении 101,325kpa.



Тепловой газовый расходомер Таблица выбора
Модель	Qtmf	X	X	X	X	X	X	X
Калибр	DN15-DN4000
Структура	Компактный	C
	Пульт дистанционного управления	R
Тип датчика	Вставки		Я
	Фланец		F
	Зажим		C
	Нить		S
Материал	SS304			304
	SS316			316
Датчики давления	1.6Mpa				1,6
	2.5Mpa				2,5
	4.0Mpa				4,0
Температура	-40-200 ℃					T1
	-40-450 ℃					T2
Блок питания	AC85 ~ 250V						Переменного тока
	DC24 ~ 36В						Постоянного тока
Выходной сигнал	4-20мА + пульс + RS485							RS
	4-20мА + пульс + Харт							«Камень, ножницы, бумага»

Прибор для калибровки газового сопла Вентури
Регулярная проверка и проверка гарантируют точность и надежность калибровочного устройства



Установка теплового расходомера

Расположение установки и требования к прямой трубе

1. При установке теплового массового расходомера Держите подальше от локтей, препятствий, редукторов и клапанов, чтобы обеспечить стабильное поле потока. Необходимо иметь длинную верхнюю прямую трубу. Длина передней прямой трубы больше 10D, а длина задней прямой трубы больше 5D.

2. Если сайт пользователя не может удовлетворить требования секции прямой трубы, газовый выпрямитель может быть соединен в серии, чтобы значительно снизить требования к секции прямой трубы.
