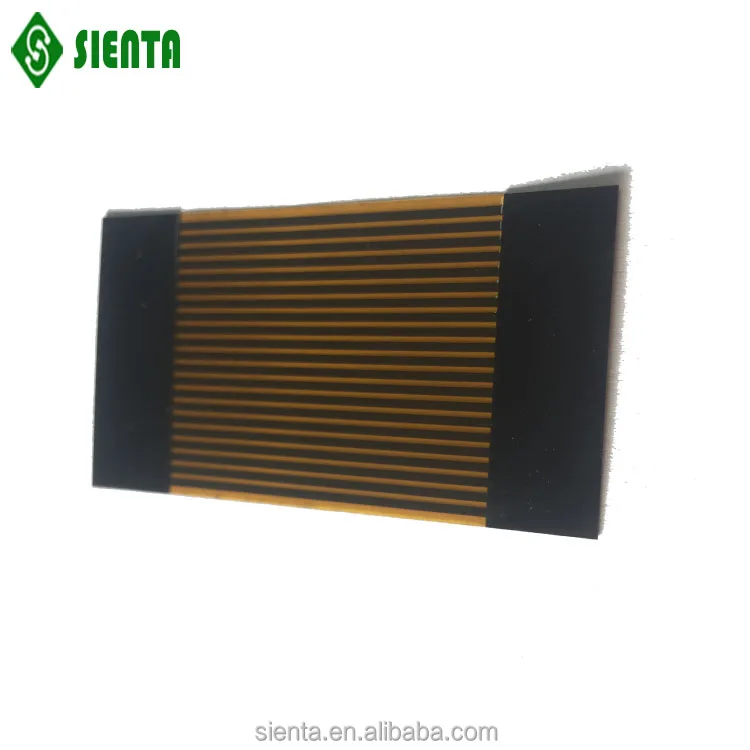

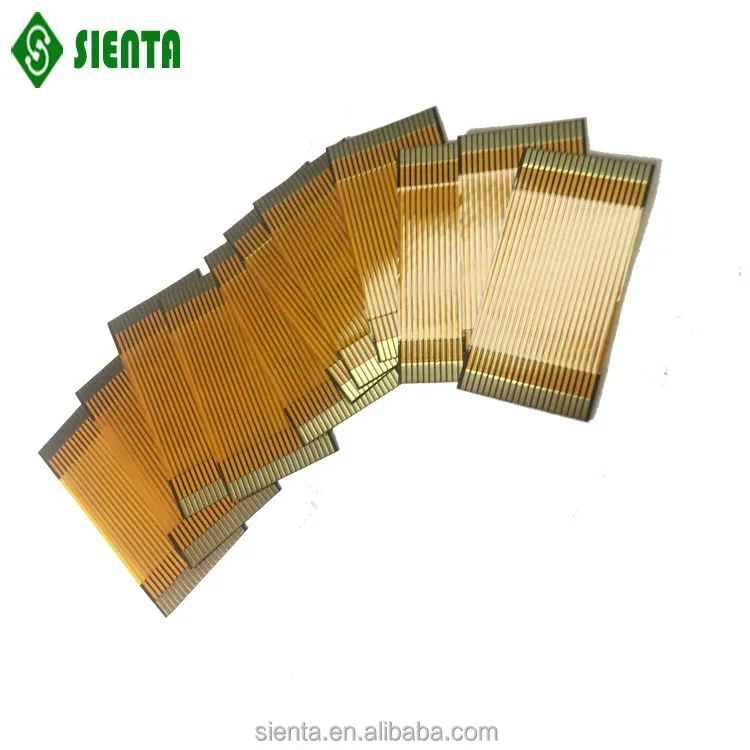

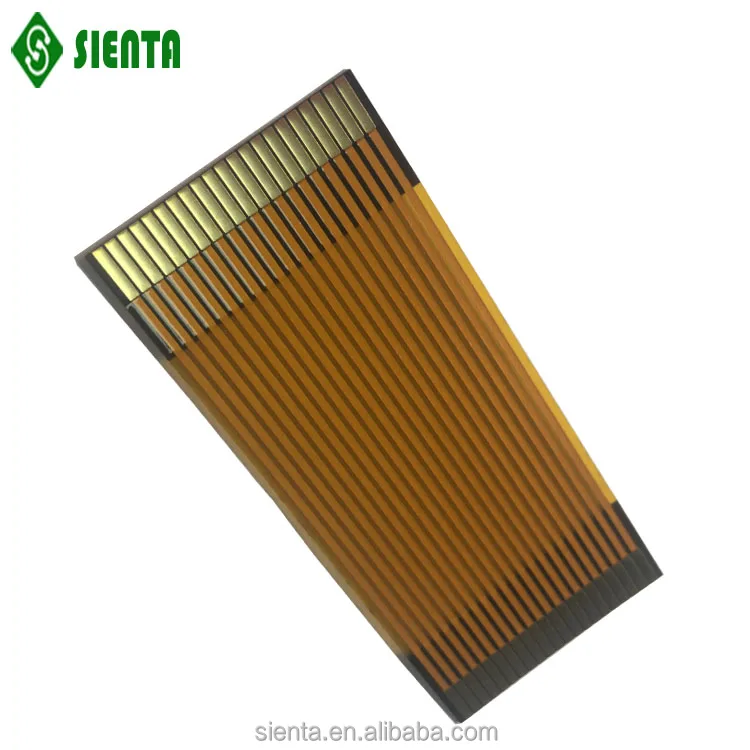

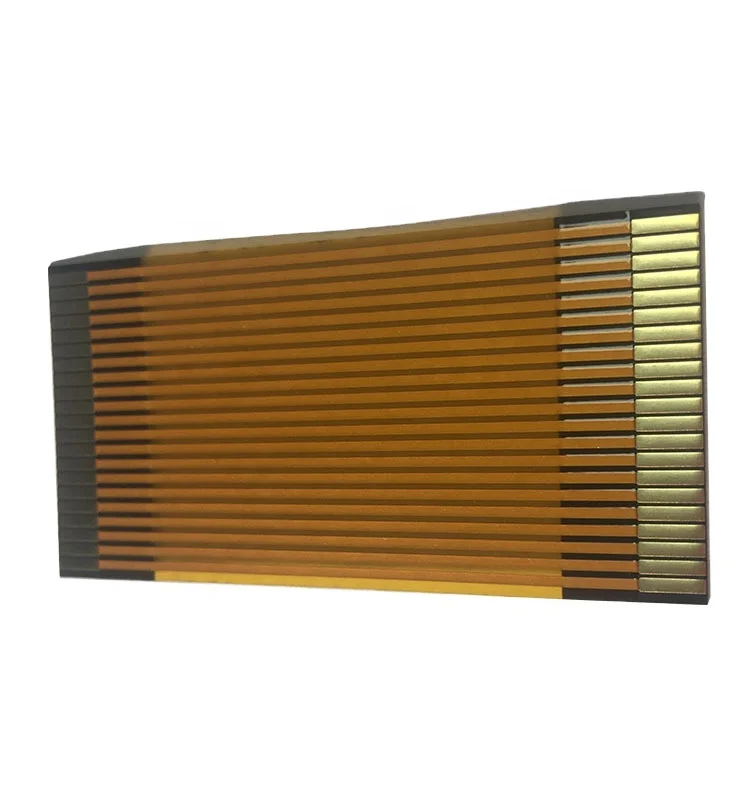

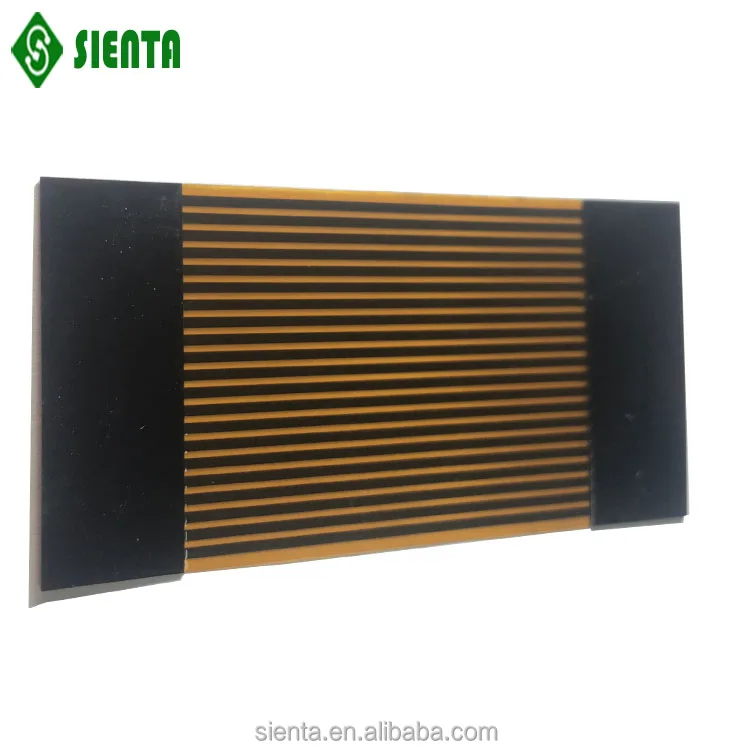

Однослойный Гибкий плоский кабель ODM 1 25 P 21PIN 55 мм fpc в

Shenzhen Sienta Industry co., ltd, является ведущим китайским поставщиком на заказ гибкие печатные платы и PCB сборки, включая быстрый поворот прототипов, предварительного производства и массового пробега.

Товары включают 1-10 слоев простых в высокой плотности досок; гибкие платы и Гибко-жесткая досок, которые являются подложкой потребительского электронного мерчендайза, коммуникационного устройства, промышленного автоматический аппарат, IT продукта, медицинское оборудование и Автомобильная электроника и т. д.

FPC Емкость

Процесс	Предмет	Блок	Предел допуска	Нормальная толерантность
Доска для резки и толщина	Слой	/	Для детей возрастом 1-6 слой	Для детей возрастом 1-6 слой
		/	2 Слойная (Гибко-жесткая)	2 Слойная (Гибко-жесткая)
	Размер резки: 250 мм	Мм	250*1000 мм	250*500 мм
	Мин. Толщина	Мм	0,075 мм (FPC)	0,10 мм (FPC)
		Мм	0,3 мм (Гибко-жесткая)	0,3 мм (Гибко-жесткая)
Другой вспомогательный материал		Um	Для упаковки пищевых продуктов: 50um	Для упаковки пищевых продуктов: 50um
	Горячая Настройка клей	Um	12,5/25/40um	12,5/25/40um
	PI ребро жесткости	Um	PI: 1,0-13 мил	PI: 1,0-13 мил
	Другие жесткости типа	/	Сталь, Al, силиконовый стальной лист
Буровая установка	Минимальный размер сверления	Мм	0,1	0,2
	Отверстие допустимые отклонения в диаметре	Мм	±0. 075	±0. 1
PTH	Толщина меди стены отверстия	Um	8/15/25	8/15/25
Экспозиции	Минимальная ширина линии/пространство	Мм	0,05/0,05	0,075/0,075
	Отверстие кольцо	Мм	0,125	0,2
	Офсетная печать толерантность	Мм	0,1	0,15
	Ширина линии толерантность	Мм	±0. 03	±0. 04
	Расстояние между краями отверстия и контуром	Мм	≥0. 4	≥0. 5
Машина для ламинирования	Coverlay толерантность	Мм	0,15	0,2
	PI ребро жесткости с контур	Мм	±0. 3	±0. 3
	Чувствительной для упаковки пищевых продуктов	Мм	±0. 3	±0. 3
	FR4 допуск на расположение	Мм	±0. 3	±0. 3
Чернила	Солер маска толщина	Um	8	15
	Шелковая ширма толщина	Um	8	15
Профиль	Угол R для вытравления высечки	Мм	0,5	0,5
	Стали литья допуск.	Мм	LS: ±0. 075	LS: ±0. 075
		Мм	HS: ±0. 01	HS: ±0. 01
	Штанцевый нож допуск.	Мм	Травления: ± 0,20	Травления: ± 0,30
		Мм	Деревянные: ± 0,30	Деревянные: ± 0,50
	Лазерный допуск.	Мм	± 0,05	± 0,05
	Офсетная печать допуск. Для пальцев	Мм	± 0,10	± 0,10
Обработка поверхности	Иммерсионное золочение	Um	Никель: 2,0 ~ 5,0	Никель: 2,0 ~ 5,0
		Um	Au: 0,03 ~ 0,08	Au: 0,03 ~ 0,08
	Оловянный	Um	8 ~ 20 с цифровым дисплеем	8 ~ 20 с цифровым дисплеем

Оборудование

Буровая установка

Сверлильный станок

PTH

PTH линии

Нажатия

Машина для горячего прессования машина

Экспозиции

Экспонирующая установка

Применение

Чехол для мобильного телефона

FPC будет более тонким и портативным, может сохранить объем продукта, легко подключить аккумулятор, голосовую трубку и клавиатуру вместе

Компьютер

Благодаря гибкой конфигурации печатной платы цифровой сигнал трансформируется в изображение через ЖК-экран.

Солнечные батареи для сварочного шлема

Используется плоский гибкий кабель в солнечных батареях, которые могут легко разворачиваться

Наши сертификаты

Упаковка & Доставка

Детали упаковки : Вакуумная упаковка, полиэтиленовый пакет, антистатический пакет или по запросу клиента

Детали доставки: 3-20 дней после размещения заказ

Для небольших заказов: Доставка через наш или ваш DHL/UPS/FedEx/TNT экспедитор или ваш счет.
Для массовых заказов: доставка по морю или по воздуху.
Особенное: согласно запросу клиента.
Экспресс (DHL/FedEx/TNT): 3-5 дней в США, Европейский...
По воздуху: 7-10 дней в США, Европе.
По морю: около 1 месяца.

Вопросы и ответы

Вопрос: Сколько времени занимает Доставка?

О: поскольку FPC относится к индивидуальным товары там, обычно это 5-7 дней для образцов и 10-20 дней для массовых товары. фактическая дата доставки в зависимости от сложности товары, количества и т. д.

В: какой сервис вы предоставляете?

О: мы предоставляем следующие услуги:
1. EMS-электронное производственное обслуживание
2. PCB/FPC поставка и макет
3. сборка FPC/PCB на SMT, BGA и DIP
4. Экономически эффективный Поиск компонентов
5. быстрый прототип и массовое производство
5. сборка коробки
6. инженерного обеспечения
7. тесты (рентгеновский, 3D толщина пасты, ICT, AOI и функциональные тесты)
8. Логистика и послепродажное обслуживание

Вопрос: какие файлы Вы принимаете для предложения?

О: Мы принимаем Gerber файл, CAD файл, brd файл, PCB файл, pdf файл и т. д.

Вопрос: каковы ваши условия оплаты?

A: Образцы: 100% T/T заранее

Масса: в зависимости от фактического количества.
