MFRC-522 RC-522 RC522 rfid-считыватель модуль 13 56 МГц беспроводной IC S50 Фудань SPI писатель считыватель карты цепочка для ключей датчик

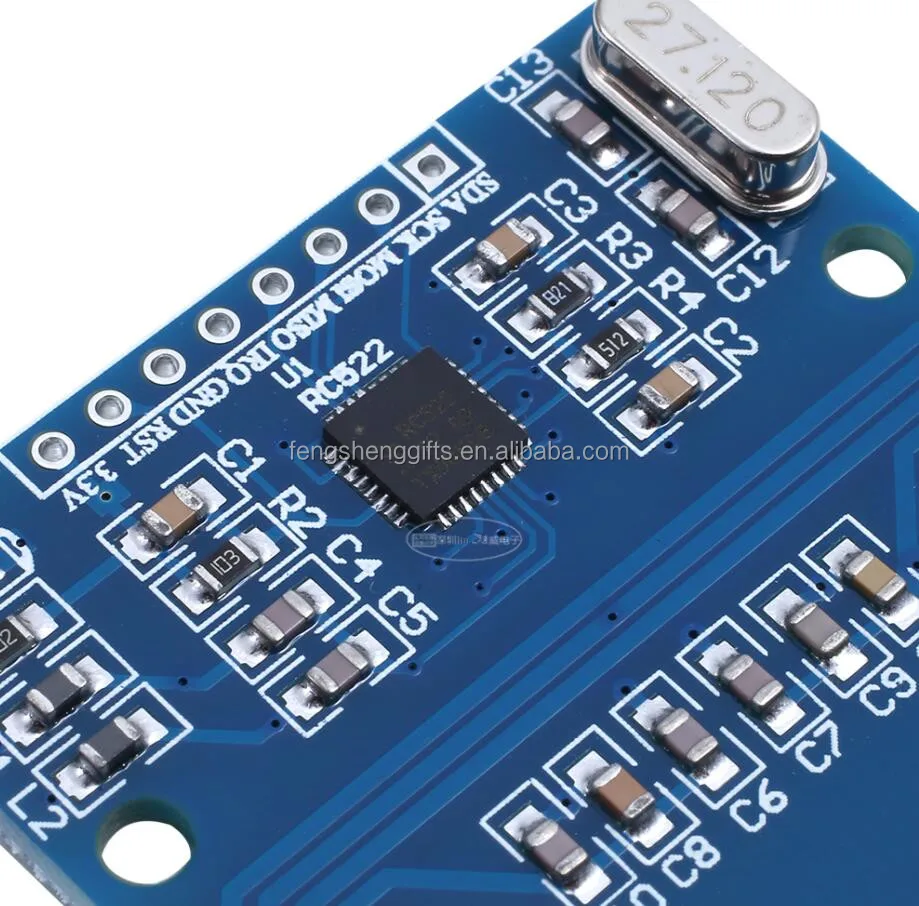

RC522 Чип]

MF RC522 наносится на высокоинтегрированный чтения и записи 13,56 МГц бесконтактная связь Карта чип, созданная компанией "Таблица" применения защита от низкого напряжения, низкая стоимость, небольшой размер бесконтактного чипа карты для чтения и записи, смарт-метров и портативных устройств разработали лучший выбор. MF RC522 использование передовых модуляции и демодуляции концепция полностью интегрированная во всех видах 13,56 МГц Пассивный бесконтактная связь методы и протоколы. 14443A совместимые транспондерные сигналы. Цифровая часть для того, чтобы справиться с ISO14443A кадры и обнаружения ошибок. Кроме того, поддержка быстрого CRYPTO1 алгоритм шифрования, термины проверку товары. MFRC522 Поддержка серии высокоскоростной бесконтактной связи, двусторонняя скорость передачи данных до 424 кбит/с. В качестве новых членов 13,56 МГц считыватель карты серии высоко интегрированный чип для всей семьи, MF, RC522 MF RC500 MF RC530; вырез лодочкой; много сходства, но также имеет множество характеристик и различия. Связь между ним и режимом host SPI помогает уменьшить объем платы подключения узкая печатная плата, уменьшить расходы.

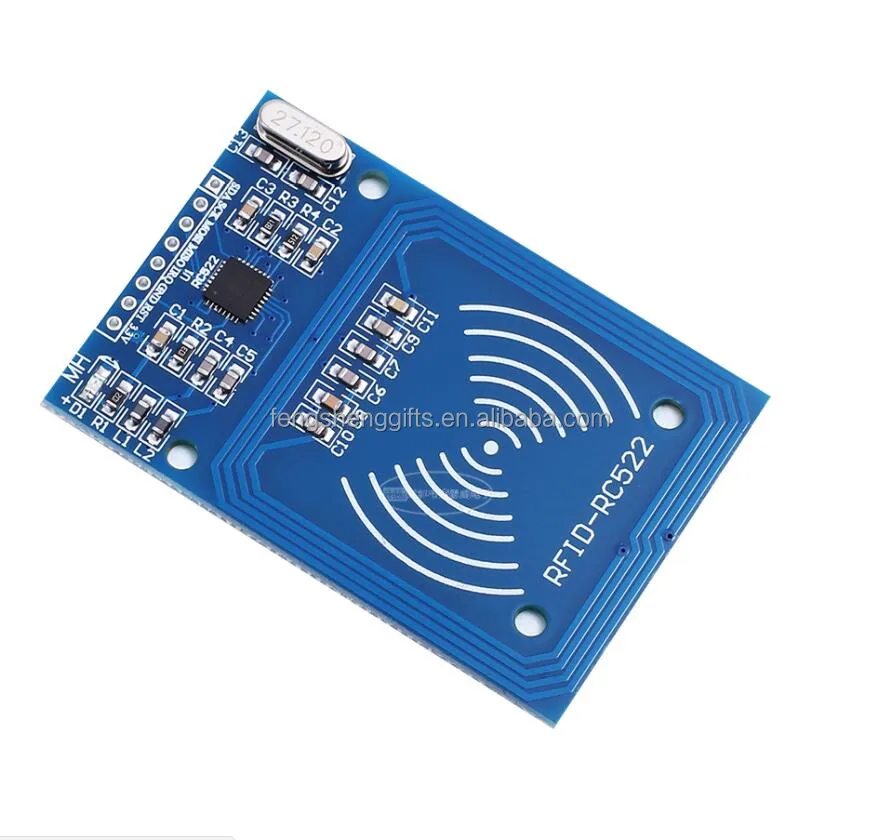

[RFID модуль]

Модуль MF522-AN оригинальный чип MFRC522 схема считывания карт, прост в использовании, низкая стоимость, и применяется к разработке пользовательского оборудования, считыватель и разработка передовых приложений, потребность в дизайне/производстве пользовательских РЧ-карт. Этот модуль может быть непосредственно загружен в различные формы считывателя. Использует напряжение 3,3 В, через SPI интерфейс простые несколько линий непосредственно с любой пользовательской материнской платой, подключенной к CPU, может гарантировать, что модуль является стабильным и надежным, считыватель дистанционная карта;

[Электрические параметры]

Рабочий ток: 13-26ма/DC 3,3 В
Ток холостого хода: 10-13 мА/DC 3,3 В
Ток сна: <80uA
Пиковый ток: <30 мА
Рабочая частота: 13,56 МГц

Физические характеристики изделия: Размер: 40 мм × 60 мм
Рабочая температура окружающей среды:-20-80 градусов Цельсия
Температура хранения окружающей среды:-40-85 градусов Цельсия
Относительная влажность: 5%-95%

Модуль интерфейса SPI параметр

Скорость передачи данных: максимум 10 Мбит/с

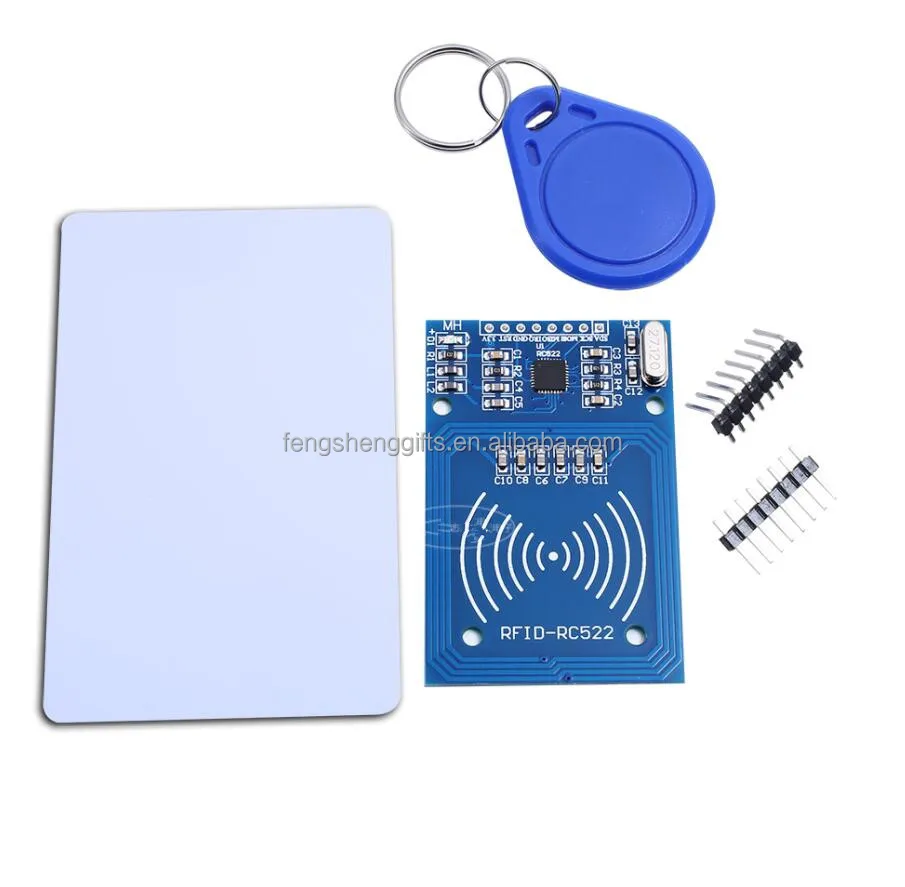

Отгрузочная ведомость:

• 1xa RFID-RC522 модуль
• 1x Стандартный S50 пробельная карта

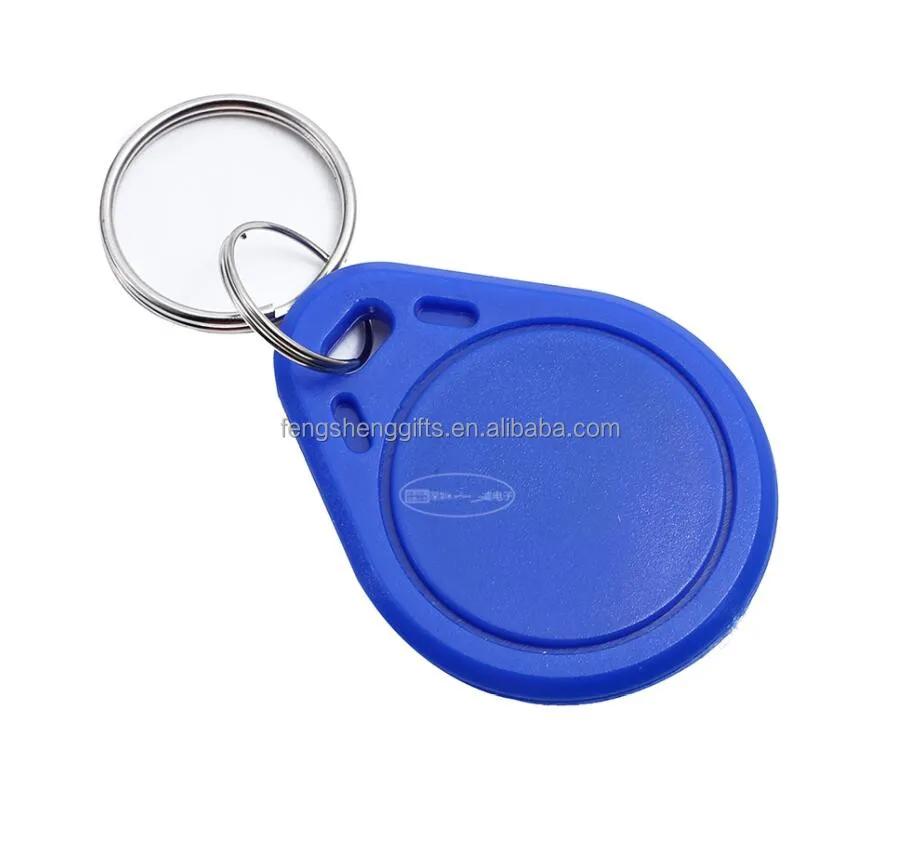

• 1xS50 специальная карточка a (как показано на форме кольца для ключей)
• 1 xstraight, изогнутые рядами pin-код статьи
