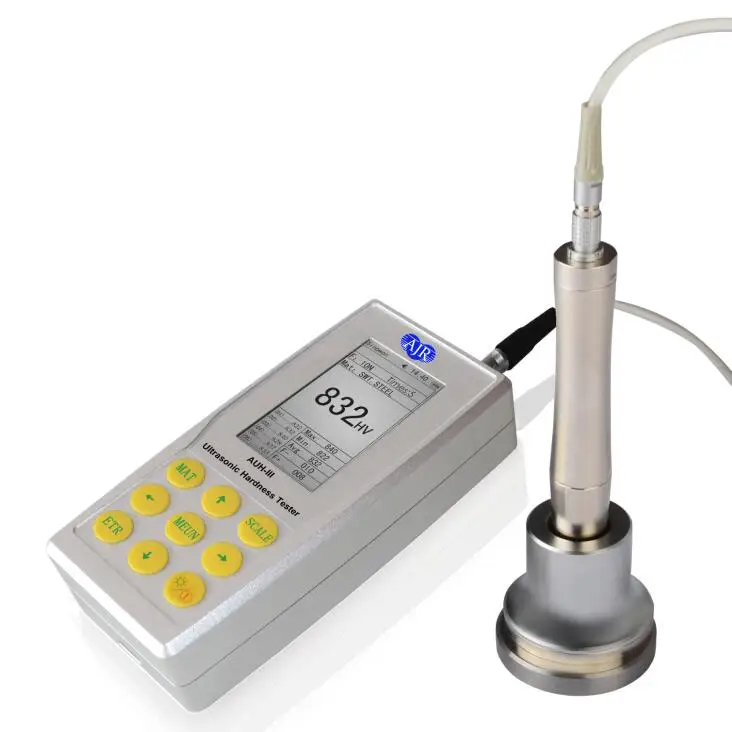

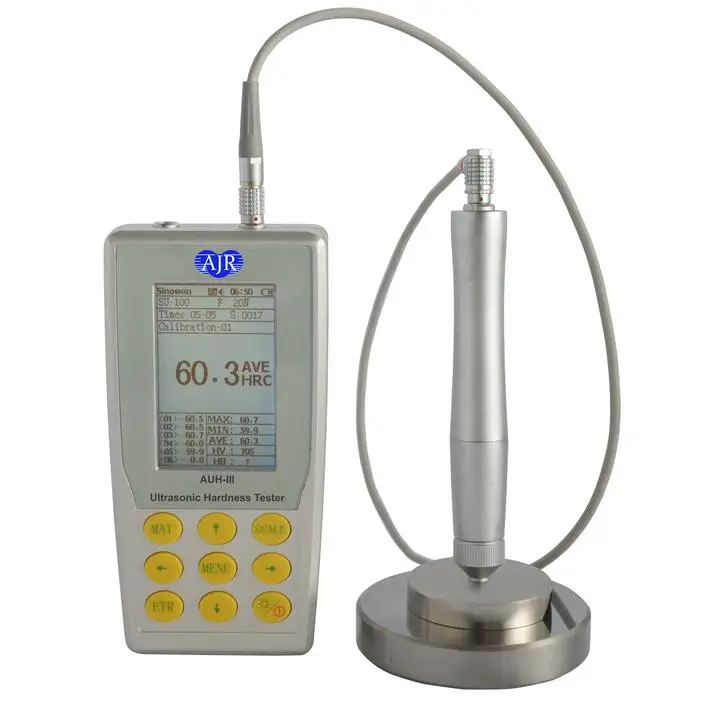

AUH-III портативный ультразвуковой тестер твердости с vickers Алмазный Индентер и сила нагрузки 2Kgf



Введение
В настоящее время существуют различные методы измерения твердости, обычно используемые как Brinell, Rockwell, Vickers, Leeb и т. Д. Rockwell и Brinell с тяжелой нагрузкой и большим углублением, привести к тяжелому разрушению на поверхности образца.
Vickers применяется оптическое измерение, но только профессиональные техники могут работать гладко, невозможно измерить твердость тяжелой части работы, установленное оборудование и постоянно собранные детали.
Тестер твердости Leeb применяет метод отскока и непрямой для измерения твердости, легко приводит к большому отклонению При преобразовании в весы Brinell, Rockwell и Vickers.
Ультразвуковой измеритель твердости AUH-III применять ультразвуковой метод сопротивления контакта, чтобы сделать сопоставительное измерение твердости для испытательных частей, с преимуществами высокой точности, эффективности, портативности и простоты в эксплуатации.
Ультразвуковой твердомер AUH-III широко используется для измерения твердости небольших поковок, литого материала, проверки сварных швов, зоны теплового воздействия, ионно-нитрированных штамповочных штампов и пресс-форм, прессов, тонкостенных деталей, подшипники, зубчатые фланги и т. Д.

Особенности
Идеальная точность -- ± 3% HV, ± 1.5HR, ± 3% HB
Микроскопические вмятия-только высокомощный микроскоп может наблюдать вмятие
Быстрое измерение-результат за 2 секунды
Большой ЖК-дисплей-непосредственно отображает результат измерения, количество раз, максимальное, минимальное, среднее и отклонение.
Дружественная работа-хорошо работает после коротких тренировок
Обещанная гарантия-2 года гарантии для основного блока (исключая зонд)
Массовое хранение-сохранение 1000 групп данных измерений
Простая калибровка-сохранение 20 групп калибровочных данных для вызова, повышение эффективности калибровки.

Технические характеристики

Продукт	Ультразвуковой измеритель твердости
Модель	AUH-III
Усилие	2Kgf (дополнительно: 1Kgf, 5Kgf, 10Kgf)
Диапазон измерений	HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85,6; HS: 34,2-97,3; Mpa: 255-2180N/мм
Точность измерения	HV: ± 3% HV; HRC: ± 1.5HRC; HB: ± 3% HB
Бринелля	Алмазный Индентер Vickers 136 °
Направлении измерения	Поддержка 360 °
Хранение данных	Чтобы сохранить 1000-группы измерительных данных и 20-группы калибровочных данных
Шкала твердости	HV, HB, HRC, HRA, HRB, MPa
Отображение данных	Сила нагрузки, время тестирования, результат тестирования, средняя, максимальная, минимальная, шкала отклонения и преобразования.
Дисплей	ЖК-дисплей
Рабочая среда	Температура:-10 ℃ ~ 50 ℃; Влажность: 30% ~ 80% R.H
Мощность	DC 4,8 V
Размеры	160x80x31mm
Вес нетто	Приблизительно 500 г (без зонда)

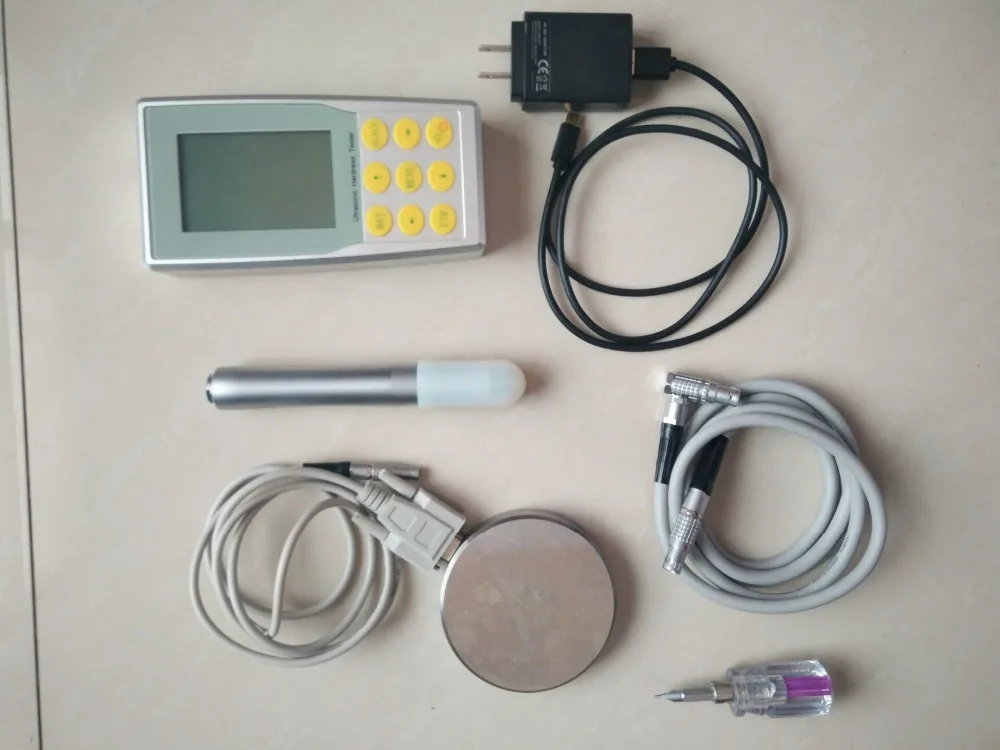

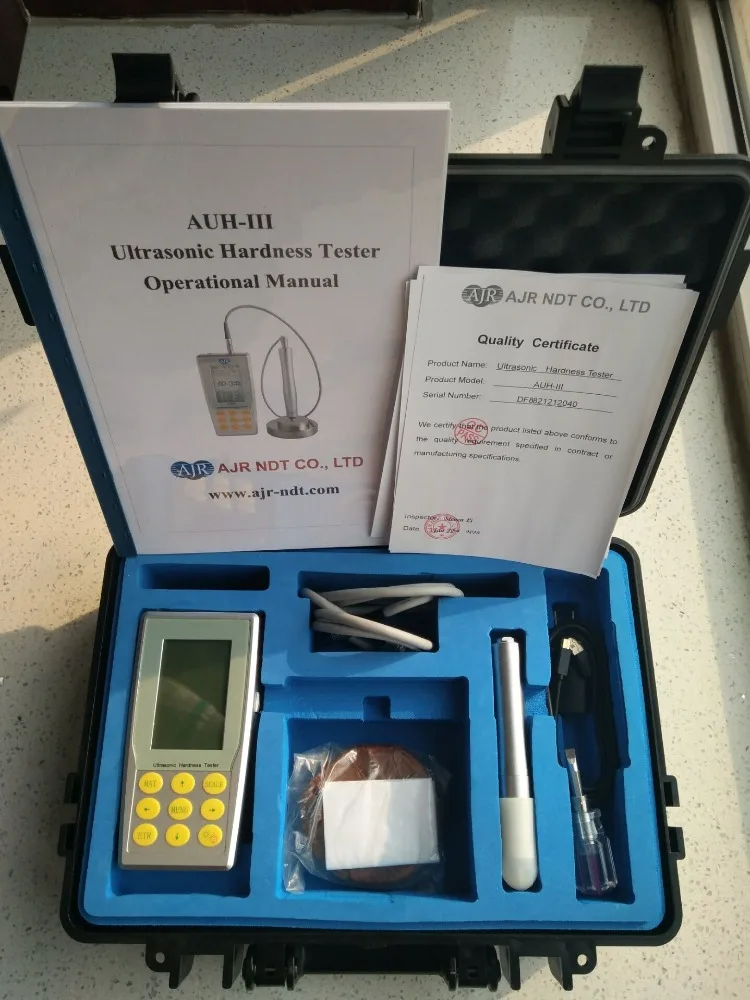

Стандартная доставка

Нет.	Предмет	Кол-ва.
1	AUH-III Основной блок	1
2	2 кг ручные зонд	1
3	Зонд кабель	1
4	Зарядное устройство	1
5	Батарея	1
6	Отвертка	1
7	Чехол для переноски	1
8	Гарантийный талон	1
9	Сертификат качества	1
10	Инструкция по эксплуатации	1
11	Сертификат калибровки	1

Ручной зонд Технические характеристики

Тип датчика	HP-1K	HP-2K	HP-5K	HP-10K
Обратите внимание	Опционально	Стандарт	Опционально	Опционально
Усилие	10N	20N	50N	98N
Диаметр	22 мм	22 мм	22 мм	22 мм
Длина	154 мм	154 мм	154 мм	154 мм
Осциллирующий диаметр стержня	2,4 мм	2,4 мм	3 мм	3 мм
Шероховатость измерительные поверхности	Ra <3.2um	Ra <5um	Ra <10um	Ra <15um
Минимальный вес тестового материала	0,3 кг	0,3 кг	0,3 кг	0,3 кг
Минимальная толщина испытательного материала	2 мм	2 мм	2 мм	2 мм

Моторизованный ЗОНД ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип датчика	MP-100	MP-300	MP-500	MP-800
Обратите внимание	Опционально	Опционально	Опционально	Опционально
Усилие	1N	3N	5N	8N
Диаметр	46 мм	46 мм	46 мм	46 мм
Длина	200 мм	200 мм	200 мм	200 мм
Осциллирующий диаметр стержня	3,7 мм	3,7 мм	3,7 мм	3,7 мм
Минимальный вес тестового материала	0,3 кг	0,3 кг	0,3 кг	0,3 кг
Минимальная толщина испытательного материала	2 мм	2 мм	2 мм	2 мм

Руководство по выбору и использованию инструментов UCI

Нагрузки	Модель	Особенности	MP-500
98N	Стандартная длина (ручная)	Относительно большое углубление; требуется минимальная подготовка поверхности	Небольшие поковки, литой Материал, проверка сварного шва, HAZ
50N	Стандартная длина (ручная) Удлиненная Длина (ручная) Короткий зонд (ручной)	Для общего пользования 30 мм длина в разложенном состоянии Уменьшенная Длина (90 мм); электроника в отдельном корпусе	Индукционные закаленные или карбюрированные детали машины, например, распредвалы, инспекция турбинного сварного шва, HAZ Измерение в канавках, на зубчатых фланцах и корнях Лопасти турбины, внутренняя стенка труб с Ø> 90 мм
10N	Стандартная длина (ручная) Удлиненная Длина (ручная) Короткий зонд (ручной)	Нагрузка проста в применении и обеспечивает контроль для тестирования радиусов onsharp 30 мм длина в разложенном состоянии Уменьшенная Длина (90 мм); электроника в отдельном корпусе	Ионно-нитрированные штамповочные штампы и формы, формы, прессы, тонкостенные детали Подшипники, фланков зуба Лопасти турбины, внутренняя стенка труб с Ø> 90 мм
8N	Двигатель типа зонда	Нагрузка применяется сервомотором	Готовые прецизионные детали, шестерни, подшипники
3N	Двигатель типа зонда	Нагрузка применяется сервомотором; достаточно небольшие углубления	Тонкие слои, например, медь или хром на стальных цилиндрах; Медная машина rotogravure цилиндры; Покрытия, закаленные детали корпуса
1N	Двигатель типа зонда	Нагрузка применяется сервомотором; достаточно небольшие углубления	Тонких слоев и покрытия

Желтом цвете с электрическим

Диапазон твердости	Равномерность	Шероховатость	Измерение
(28 ~ 35) HRC	± 1.5HRC	Ra = 0.02um	Ø90x16mm
(38 ~ 45) HRC	± 1.5HRC	Ra = 0.02um	Ø90x16mm
(48 ~ 55) HRC	± 1.5HRC	Ra = 0.02um	Ø90x16mm
(58 ~ 65) HRC	± 1.5HRC	Ra = 0.02um	Ø90x16mm
(50 ~ 999) HV1	± 3% HV	Ra = 0.02um	Ø90x16mm
(50 ~ 999) HV5	± 3% HV	Ra = 0.02um	Ø90x16mm

Ручной испытательный стенд для зонда MU-100

Опорное кольцо Технические характеристики

Опорное кольцо имя	План опорное кольцо	Небольшой цилиндр опорное кольцо	Большой цилиндр опорное кольцо
Применение	План образца	Диаметр 8-22 мм испытательный элемент	Диаметр 16-80 мм испытательный элемент

Подставка для AUH-III модель Ультразвуковой твердомер
Введение
Испытательный Стенд MU-100 применяется с ультразвуковым тестером твердости для точного измерения в лаборатории, MU-200/MU-300/MU-400 применяются с моторизованным ультразвуковым тестером твердости для убедительного и быстрого измерения.

Спецификация

Модель	MU-100	MU-200	MU-300	MU-400
Материал	Из нержавеющей стали	Алюминиево-магниевого сплава, алюминиевый сплав	Алюминиевый корпус	Из нержавеющей стали
Вес	8,8 кг	1,6 кг	4,5 кг	9,5 кг
Размеры (Д x Ш x В)	200x200x332mm	205x142x284mm	200x120x348mm	200x200x332mm
Размер упаковки	320x320x440mm	405x340x580mm	398x310x540mm	398x398x530mm
Применение	Ручной зонд испытательный стенд	Моторизованный зонд испытательный стенд для роликовых материалов	Магнитный испытательный стенд с моторизованным зондом	Моторизованный зонд испытательный стенд
