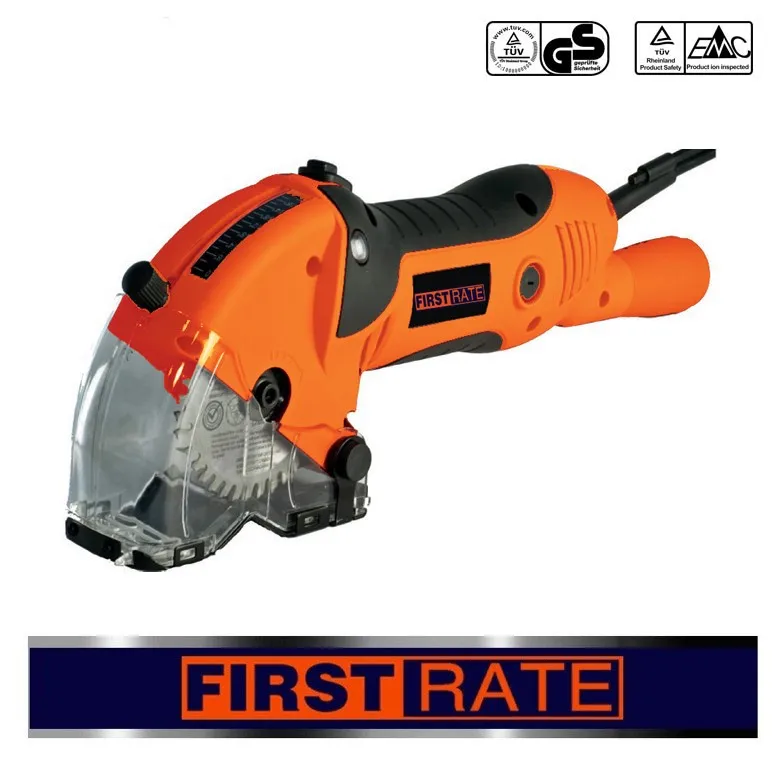

450 Вт 85 мм ручная электрическая/мощная циркулярная пила идеальные электрические инструменты

Технические характеристики изделия

Особенности циркулярной пилы:

1. Выбор из 5 лезвий позволяет резать практически все

2. До 1 1/16 толщиной с одной рукой

Сборка и эксплуатации

Эта циркулярная пила является универсальным инструментом, который предназначен для использования в ограниченном рабочем пространстве. Выбирая соответствующие режущие лезвия, он будет резать медь и алюминиевые трубки, керамическую и мраморную плитку, и различные деревянные товары. Следующие инструкции по сборке и эксплуатации подробно объяснят инструмент и его работу.

Установите вакуумные адаптера переменного тока

Вакуумный адаптер может использоваться для прикрепления к инструменту вакуумного шланга для мастерской. Это предотвратит попадание пыли в рабочую зону.

1. выровняйте вкладки на маленьком конце вакуумного адаптера (1) с соответствующими слотами (2) в вакуумном порту (3) в задней части мини-циркулярной пилы (см. рис. 1).
2. Вставьте вакуумный адаптер в вакуумный порт.
3. Поверните вакуумный адаптер по часовой стрелке, чтобы зафиксировать его в положении.

Безопасный шнур для вакуумного шланга

Наденьте ремешок на липучке (1) вниз по шнуру питания (2) и оберните его вокруг вакуумного шланга (3) (см. рис. 2).

Удалить лезвие предохранителя

1. вставьте шестигранный ключ 5 мм (1) в опорную гайку (2) (см. рис. 3).
2. Поверните шестигранный ключ против часовой стрелки, чтобы удалить гайку для защиты лезвия.
3. скользящее лезвие защитного Фулкрума болт (3) из лезвия защитного (4).
4. Осторожно Отодвиньте лезвие от инструмента.

Удалить лезвия

1. вставьте шестигранный ключ 5 мм (1) в винт (2) с левой стороны инструмента (см. рис. 4).
2. Нажмите Внутрь на кнопку блокировки шпинделя (3), которая расположена на правой стороне циркулярной пилы.
3. Поверните шестигранный ключ по часовой стрелке, нажимая на кнопку блокировки шпинделя, пока кнопка блокировки шпинделя не включит шпиндель.
4. Продолжайте вращать винт по часовой стрелке до тех пор, пока винт не будет удален и толстая Шайба (4) может быть вытянута из беседки.
5. Удалите лезвие (5).

Выберите правильное лезвие

Перед установкой лезвия в машину циркулярной пилы, важно выбрать правильное лезвие для типа материала, который режется.

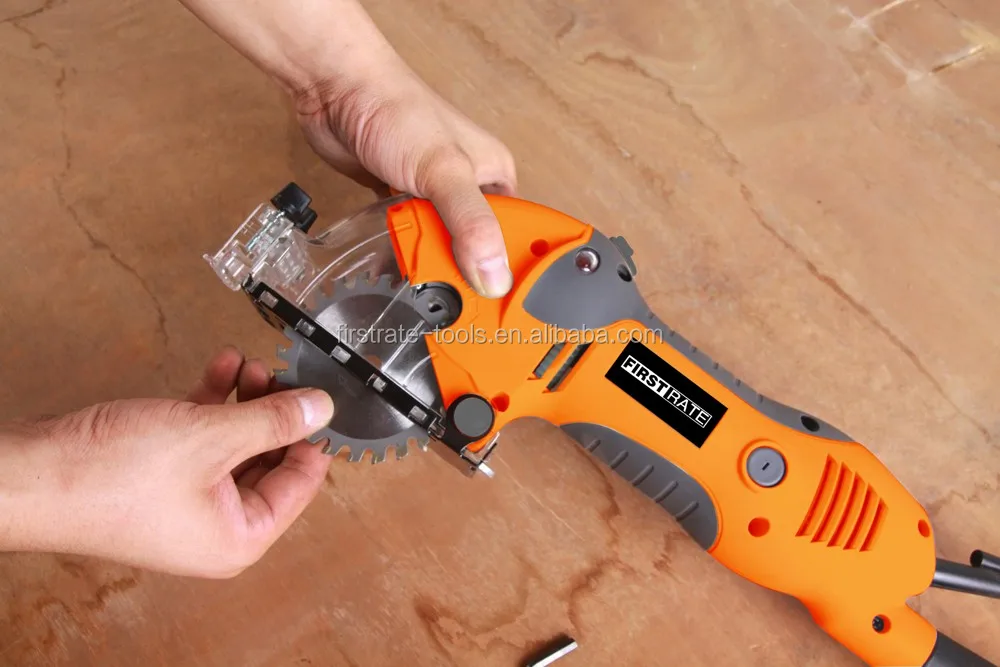

Установите лезвие

1. Удалите существующее лезвие (если оно установлено), винт и толстое Омыватель, как указано выше.
2. скользящее лезвие (5) в инструмент, чтобы отверстие в лезвие (6) скользило по беседке (см. рис. 5).
3. Повторная установка толстой омывателя и винта в обратном заказ, в котором они были удалены.

4. Блокировка шпинделя с помощью кнопки блокировки шпинделя и затяните винт арбора, повернув его против часовой стрелки.
5. Повторно установите предохранитель лезвия в обратзаказ, в котором он был удален.

Регулировки Максимальная глубина нарезания

1. Глубина резания контролируется путем ограничения количества лезвия, подвергаемого воздействию под защитой лезвия.

2. Ослабьте ручку управления глубиной (1), повернув ее против часовой стрелки (см. рис. 6).
3. сдвиньте его вверх к ручке (2) и затяните ручку, чтобы удерживать механизм стопа глубины на месте.
4. Нажмите кнопку блокировки лезвия (3) и осторожно поверните предохранитель лезвия (4) вверх, чтобы разоблачить Количество лезвия (5) для достижения желаемой глубины резания.

Установите направляющую крепление

1. Вставьте край направляющего ласточкин хвост (1) в соответствующий слот (2) в передней части предохранителя лезвия (см. рис. 7а).
2. направляющие края направляют к правой стороне лезвия, пока крепежный винт (3) не выровняется с соответствующим резьбовым отверстием (4) В предохранителе лезвия.
3. Аккуратно поверните крепежный винт по часовой стрелке в резьбовое отверстие, пока он не надежно удерживает направляющую кромки.

4. Затяните крепежный винт с помощью шестигранного ключа 5 мм.

Установите направляющую

Циркулярная пила может быть использована с направляющей кромки для разрывных материалов до 6 ”в ширину.
1. Поверните два направляющих винта (1) против часовой стрелки несколько оборотов, пока винты не вырастут около 1/8 ”(см. рис. 7b).
2. Вставьте кромку защитный стержень (2) в кромку направляющего монтажного блока (3).
3. Защита кромки скользит к мини-циркулярной Пиле до тех пор, пока желаемая ширина выреза не будет указана на шкале (4), где она соответствует кромке направляющего монтажного блока.

4. Затяните оба винта.

Переключатель включения/выключения

Этот инструмент имеет двойной переключатель включения/выключения, который предназначен для предотвращения случайного запуска инструмента. Он также автоматически выключает инструмент, затем переключатель не удерживается в положении вкл.

1. Нажмите центр переключателя (1) внутрь (см. рис. 8).
2. удерживая центр переключателя внутрь, вставьте кнопку переключателя (2) вперед, пока инструмент не запустится.
3. чтобы остановить циркулярную пилу, отпустите кнопку переключения. Он автоматически выключает инструмент.

Резка (Без направляющей края)

1. Установите соответствующее режущее лезвие в инструмент.
2. Регулировка глубины резания, как указано.

3. Подключите шнур инструмента к источнику питания.

4. поместите переднюю кромку ограждения лезвия (2) на заготовку, которую необходимо отрезать (см. рис. 10).

5. Возьмите инструмент двумя руками. Поместите правую руку на корпус инструмента (3) будьте осторожны, чтобы не покрыть вентиляционные отверстия двигателя (4). Поместите левую руку на переднюю часть инструмента (5), чтобы ваш большой палец мог управлять кнопкой защиты лезвия (6).

6. индикатор линии передней резки (7) с линией резки, отмеченной на заготовке (8).

7. Включите, как указано на странице 15.
8. С помощью большого пальца на левой руке, нажмите кнопку защиты лезвия (6).

9 .. Аккуратно нажмите вниз на передней части инструмента, чтобы поднять предохранитель лезвия, пока он не коснется остановки контроля глубины (9).
10. перепроверьте выравнивание индикатора передней линии резки (7) и линии резки, отмеченной на заготовке (8).
11. медленно Двигайте инструмент вперед, пока лезвие не коснется заготовки и не начнет резать на линии резки.

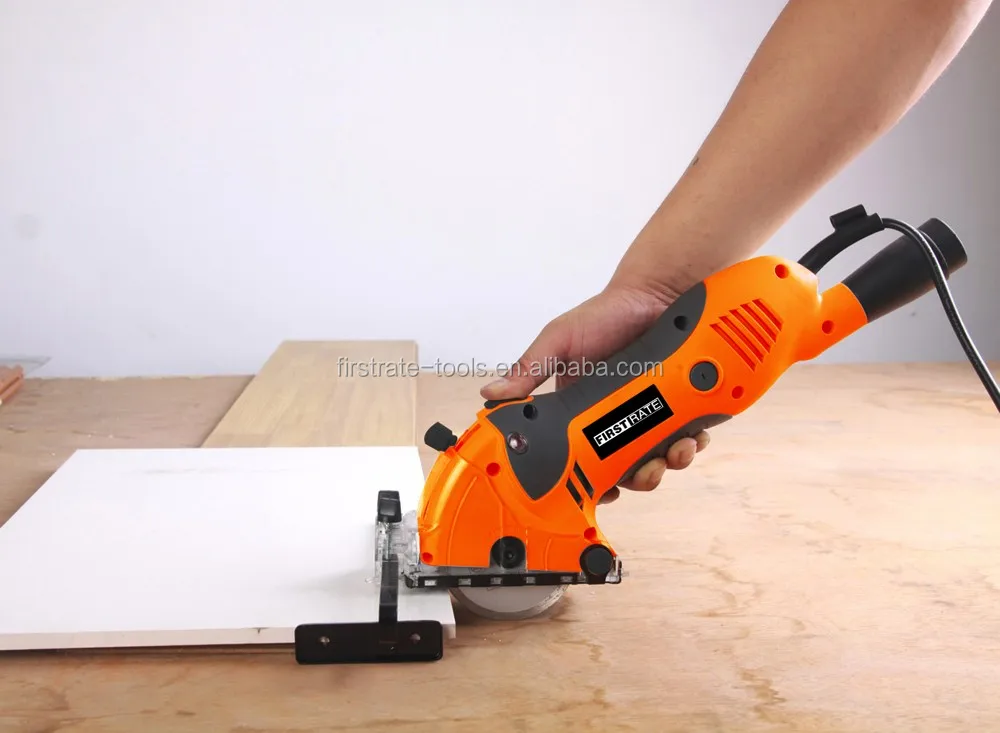

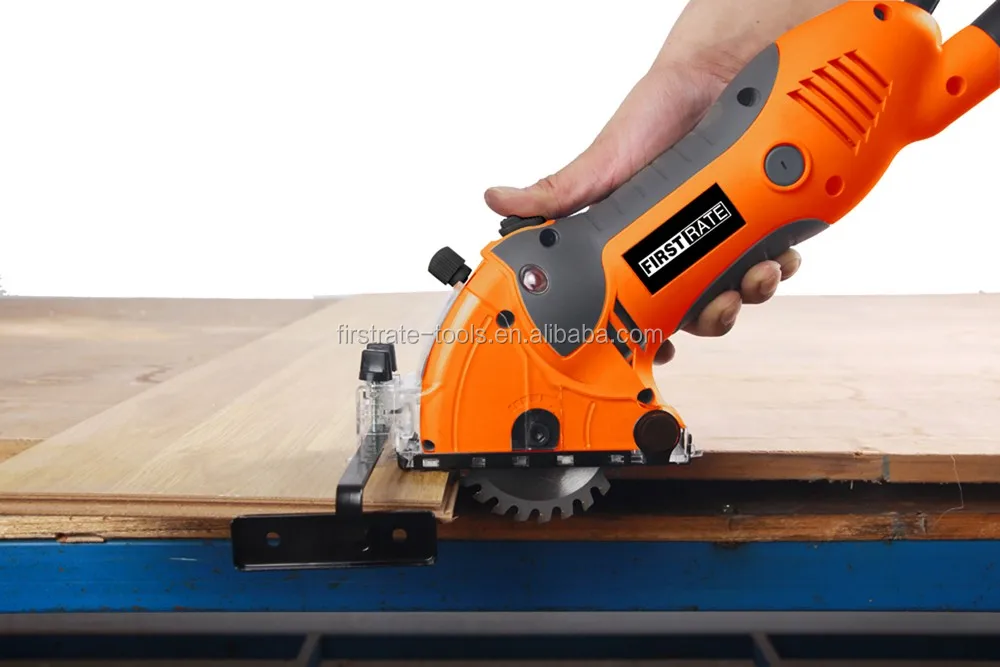

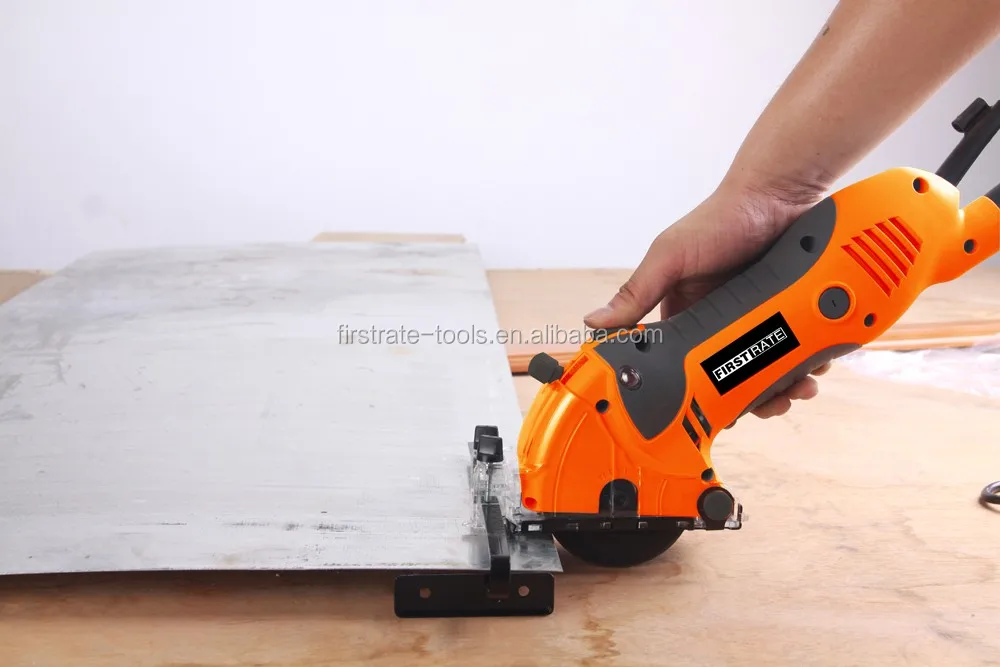

Резка (с направляющей края)

Чтобы разрезать с помощью направляющей по краям, следуйте тем же основным принципам, что и в пунктах 1-11 выше. Вместо того, чтобы следовать линии резки, вы просто установите направляющую по краю на соответствующую ширину и удерживайте направляющую обувь (1) против края заготовки (2) для направления лезвия по прямой линии (см. рис. 11).
