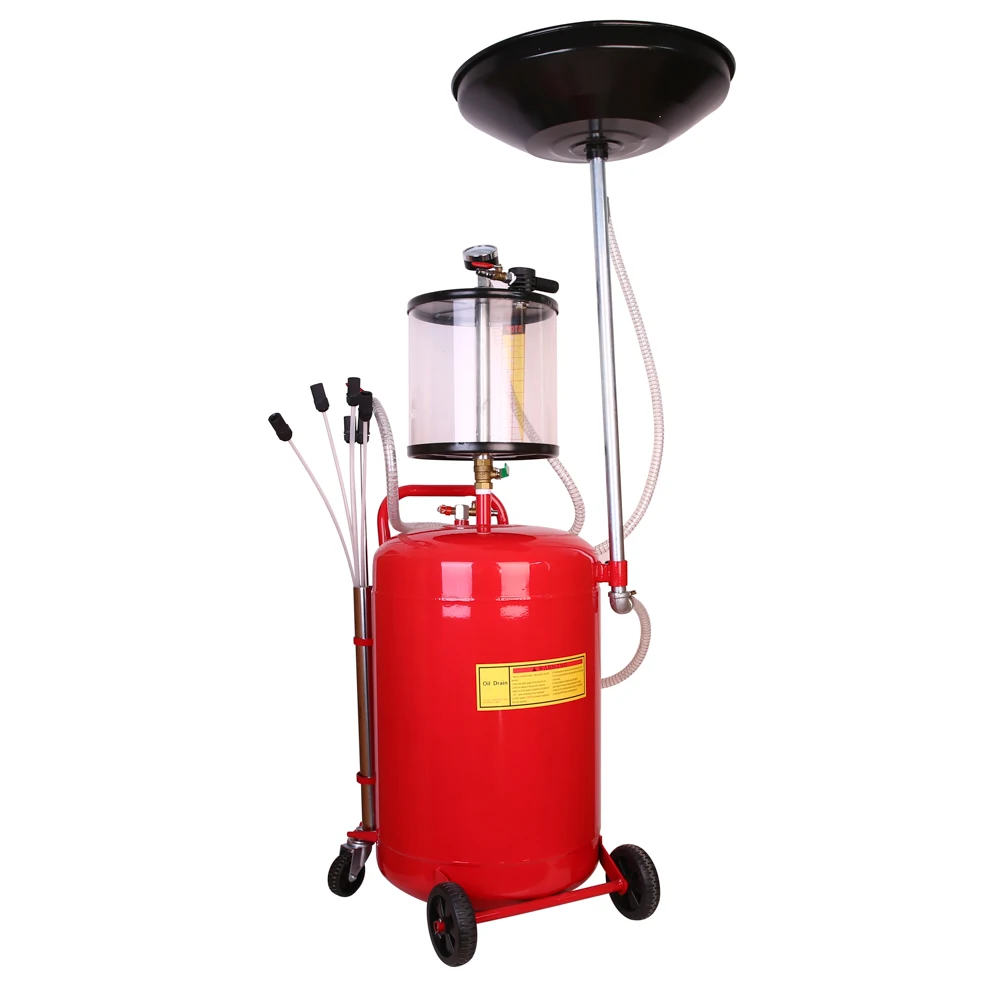

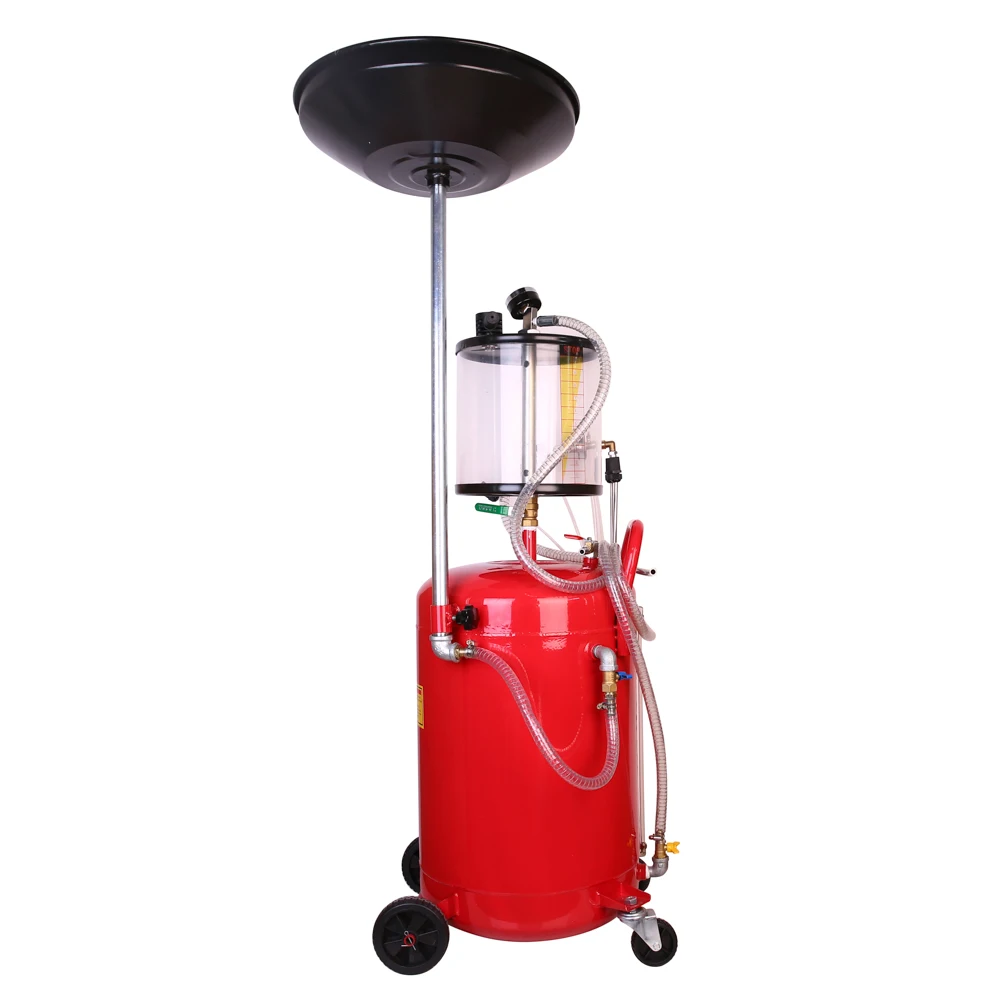

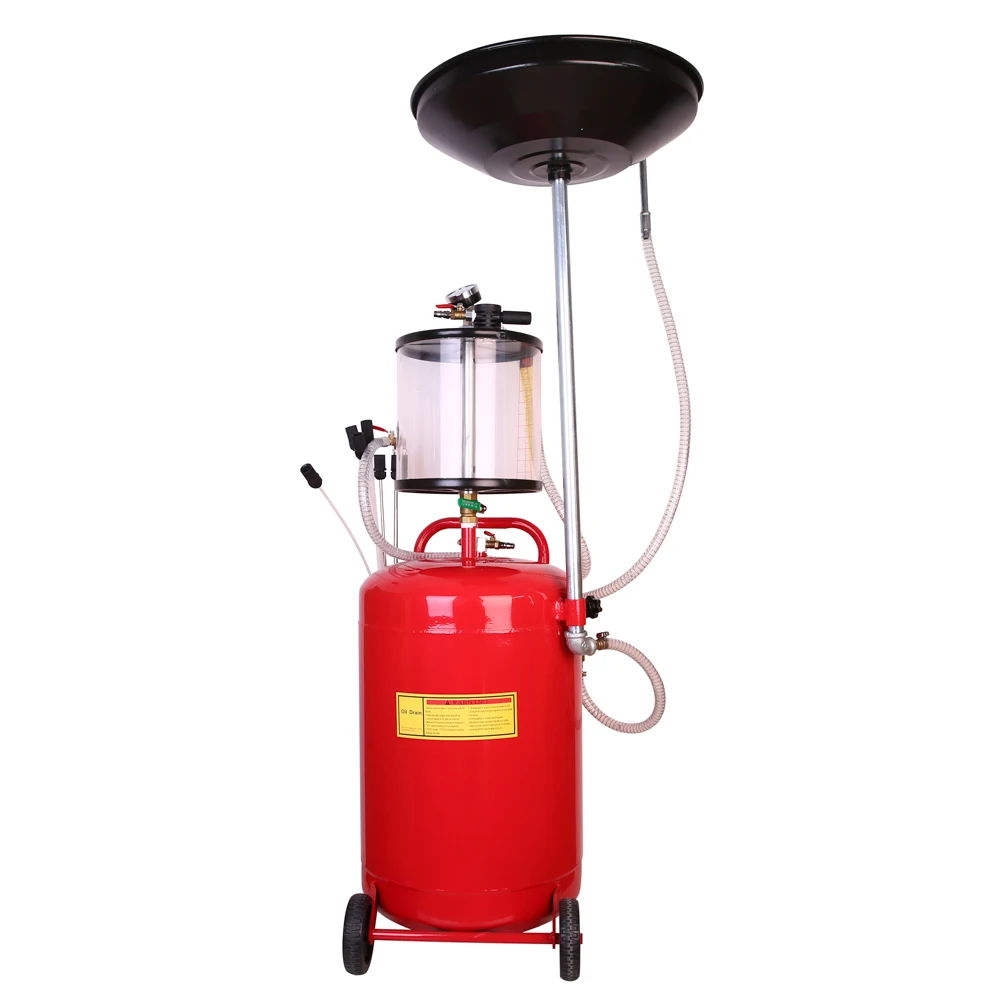

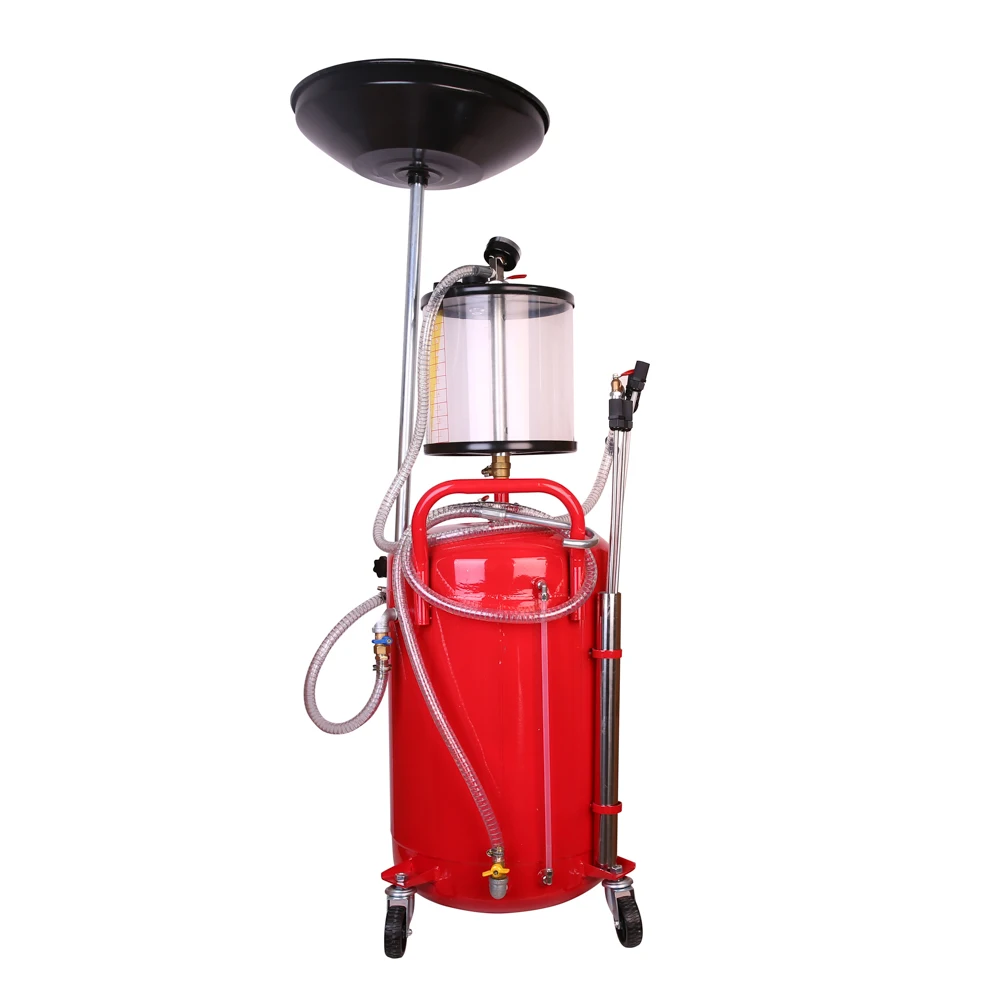

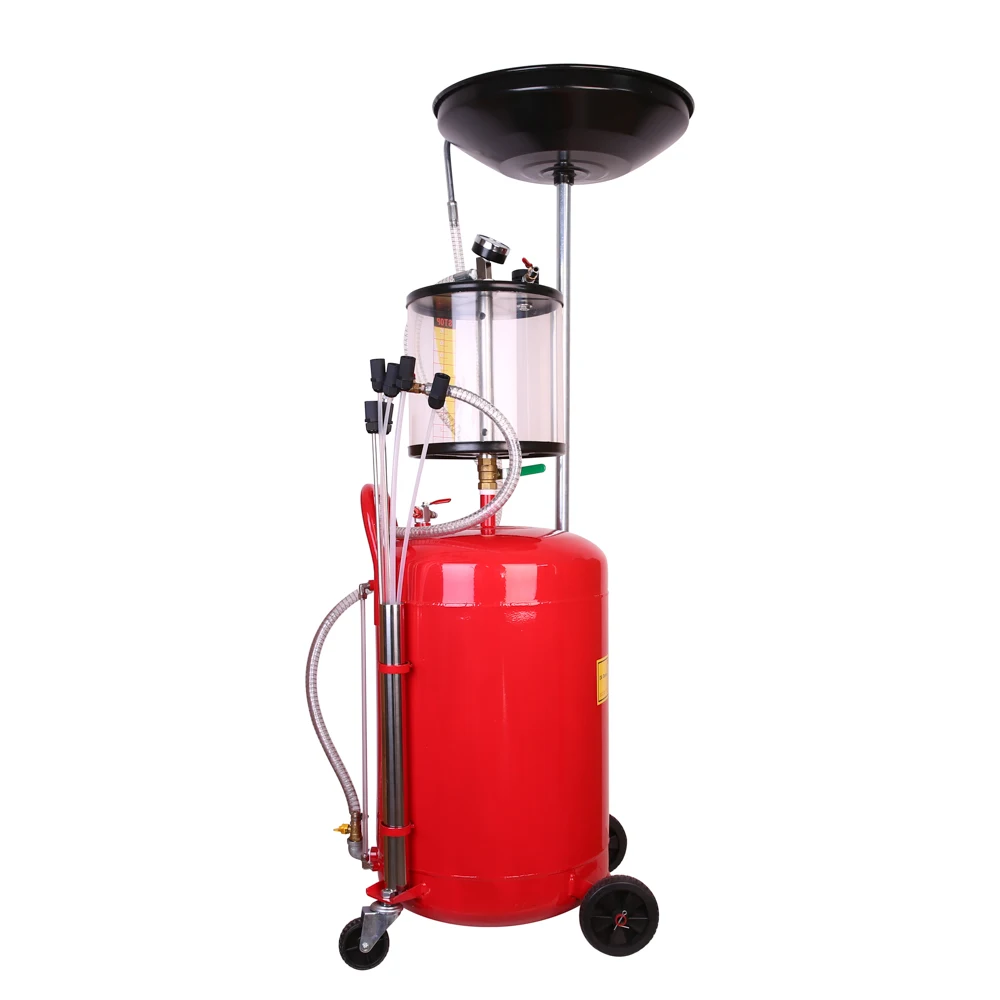

Осушитель отработанного масла с воздушным управлением и сертификатом CE экстрактор

II технические параметры

Уровень вакуума: ниже 0-08 ПА рабочее давление: 8-10 па

Емкость прозрачного стекла: 1OL

Резервуар для хранения масла: 80 л

Средства: машинное масло и зубчатая смазка

Диаметр 4,5 мм

Скорость сбора: 0.8л/мин

Максимальное давление: 4 кг/см

Диаметр 6,5 мм скорость сбора: 1,6 л/мин

III инструкция по эксплуатации

1. насос отработанного масла в масляный бак:

Соедините хорошо подобранную сливную трубу масла и выхлопную трубу масла, а затем вставьте их в Смотровое отверстие двигателя смазкой, затем выключите выхлопную трубу масла;

B Включите переключатель прозрачного стекла, подключенного к резервуару для хранения масла, выключите колено, чтобы предотвратить сброс масла, выключите быстроразъемную муфту на верхней части бака и под воронкой масла;

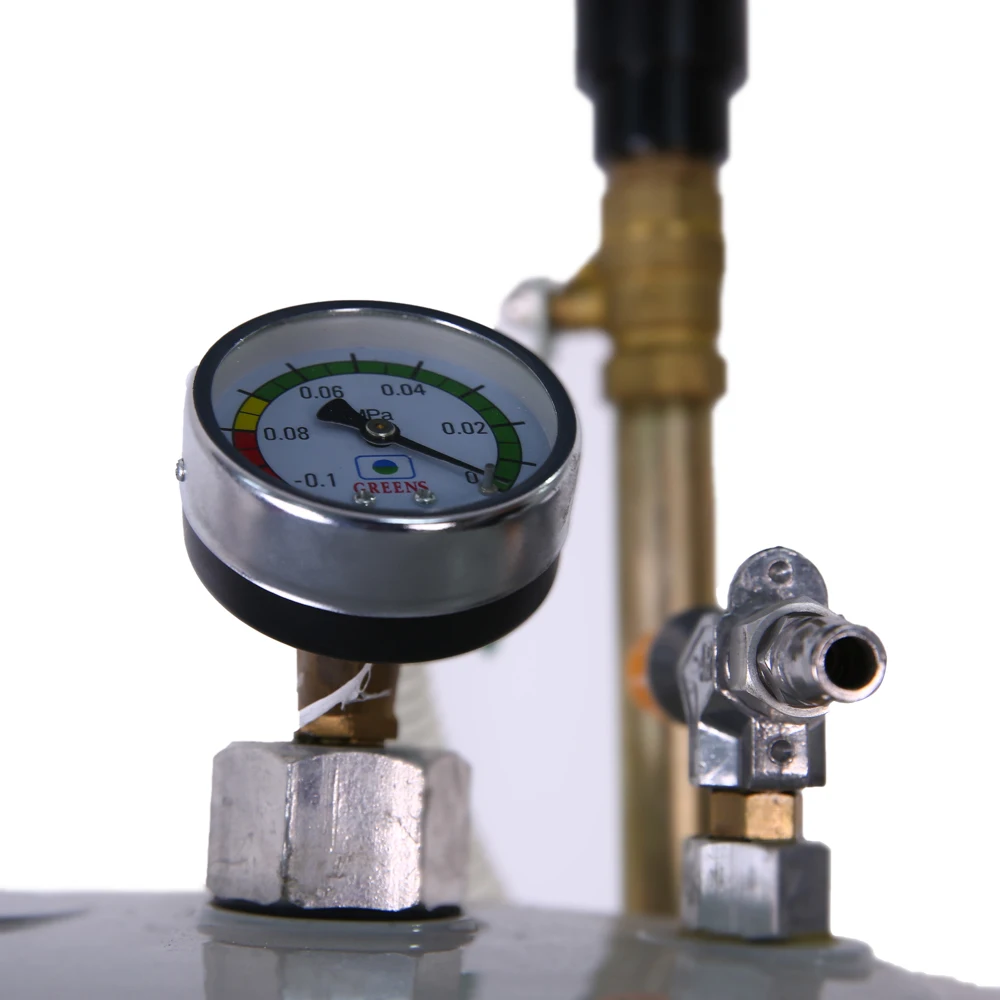

C Подключите быстроразъемную муфту на верхней части стекла для измерения масла к сжатой воздушной трубке и включите, в то время как индикация вакуумного датчика уменьшится;

D когда вакуумное давление опускается ниже 0,5 па, включите выхлопную трубу масла и, таким образом, отработанное масло будет выкачиваться из двигателя и быстро течет в бак через выхлопную трубу масла.

2. Насос отработанного масла в прозрачное стекло

Соедините хорошо подобранную сливную трубу масла и выхлопную трубу масла, а затем вставьте их в прозрачное стекло двигателя смазкой, затем выключите выхлопную трубу масла;

B выключите переключатель прозрачного стекла, подключенного к резервуару для хранения масла;

C Подключите быстроразъемный соединитель на верхней части прозрачного стекла к сжатой воздушной трубке и включите сжатую воздушную трубу, в то время как индикация вакуумного датчика M/ill уменьшается;

D когда вакуумное давление опускается ниже 0,5 ПА вокруг: Включите выхлопную трубу масла и, таким образом, отработанное масло будет выкачиваться из двигателя и быстро течет в бак через прозрачное стекло.

3. Поток отработанного масла в резервуар для хранения масла из прозрачного стекла

Включите переключатель прозрачного стекла, подключенного к резервуару для хранения масла, таким образом, отработанное масло будет сбрасываться в резервуар для хранения масла из прозрачного стекла.

4. Поток отработанного масла из резервуара для хранения масла

Выключите переключатель прозрачного стекла, подключенного к резервуару для хранения масла (Примечание: если он включается при избыточном давлении воздуха, может повредить прозрачное стекло и даже людей; мы не несем ответственности за травму человека из-за неправильной эксплуатации.); и выключите шаровой клапан.

B Включите локоть, который зацепляет бак.

C Подключите быстроразъемную муфту на верхней части бака к сжатой воздушной трубке и включите трубку сжатого воздуха, таким образом, отработанное масло будет сбрасываться через Локоть (Примечание: он может выключить трубку сжатого воздуха, когда предохранительный клапан начинает выпускать.)

Примечание: Воздушная инфляция должна быть доступна во время перекачки нефти, делая это, чтобы уменьшить потребление газа и давление, чтобы реализовать более быструю перекачку.

Характеристическая вязкость полимера и устранение неисправностей

1. решения для неуменьшения давления вакуумного счетчика

Проверка для подтверждения давления воздуха 8-10 па.

B проверьте, чтобы подтвердить, что все клапаны, которые должны быть выключены, находятся в надлежащем состоянии.

C проверьте, чтобы подтвердить герметичность прозрачного стекла и резервуара для хранения масла.

2. растворы при снижении давления вакуумного манометра, но он не высасывает масло

Проверка для подтверждения герметизации сливной трубы масла и выхлопной трубы масла;

B проверьте, является ли температура отработанного масла слишком низкой;

C проверьте, включены ли масляные трубы;

D проверьте, останавливаются ли масляные трубы или контактируют с нижней частью резервуара.

V советы по техническому обслуживанию

Очистите эту машину, чтобы убедиться, что она не неисправна в течение многих лет

Проверка машина с утечкой или не регулярно; если есть утечка, пожалуйста, немедленно отремонтируйте после осмотра;

B Проверьте частоту соединения трубки c1osely;

C не держите для перекачивания отработанного масла в ведро for1ong время, чтобы избежать коррозии к ведру;

D протрите поверхность машины с помощью towe1 или ткани; Держите машину в чистоте и поместите ее в тень, чтобы избежать прямых солнечных лучей.

VI уведомления

Квалифицированный персонал после тренировки может использовать только эту машину;

B не курить вокруг машины;

C эта машина может лучше работать under60-80 °C, то толщина машины масло as1.3 раз больше, чем вода, и скорость меньше, чем воды. В случае ниже такой температуры, это может привести к неплавному насосу и fai1 насос oi1;

Разливочная машина эта машина должна быть предоставлена с воздушным компрессором with10PA Выходное давление. Это is8PA на сопло машины. Если это меньше, уровень вакуума недостаточен, что может привести к неплавному перекачиванию и ненасосному маслу;

E когда два пункта выше выполнены, он должен использовать большую дюймовую сливную трубу для насоса масла. Железная трубка представлена directf1owing; большая железная трубка может reach1.8 L/min, и sma11 one1.4 L/min. whi L e, a p L астическая трубка может сгибаться; большая p L астическая трубка может достигать-1,8 L/мин, среднего размера 06 L/мин. и sma L один 0,4 L/мин. сливная труба oi L не может быть вставлена слишком глубоко L y, Иначе невозможно высосать масло;

F когда выхлопная труба масла используется в течение длительного времени, она может протечь. Если да, то проверьте сцепное устройство для навесного оборудования на верхней части трубы для того, чтобы определить, это свободный или не (это может быть сделано в качестве fol1ows: вставьте один запечатанный конец трубы в масла, выдуйте на другой конец трубы, чтобы проверить, протекает ли она. Если это так, отремонтируйте или обменяйте трубу);

G для Toyota Camry, щуп находится над машиной, сливная труба масла не может быть вставлена в нее иногда, и даже если она вставлена, она не может насос oi1 или выключить. Для этого рекомендуется разрядить oi1 винтом;

В верхней части прозрачного стекла есть муфта. Когда компрессор воздуха fi11ed водой или работает неправильно, масла или воды willf1ow. После того, как решить эту проблему, не будет waterf1owing наружу.
