Характеристики

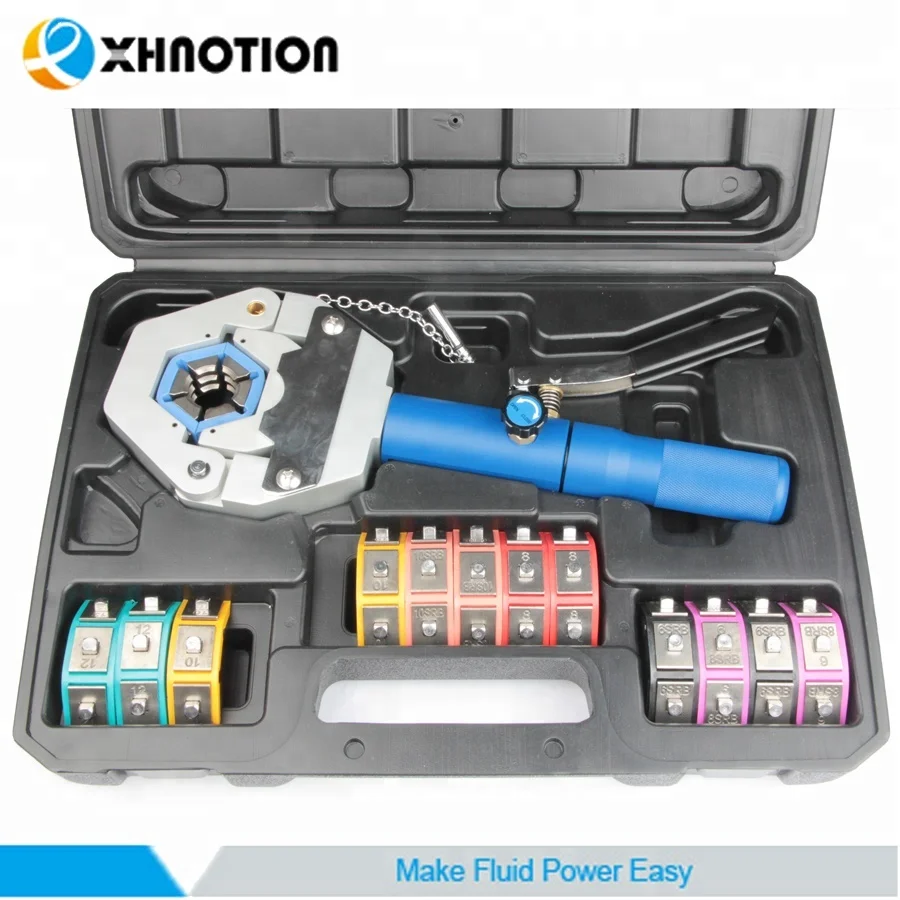

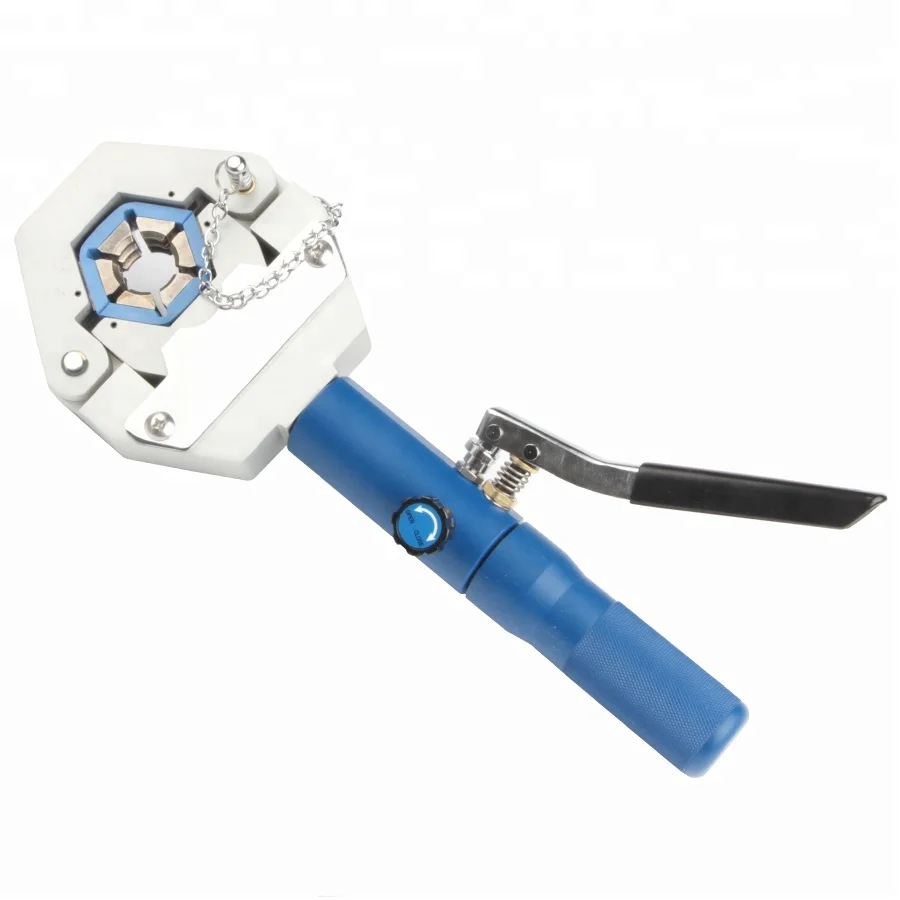

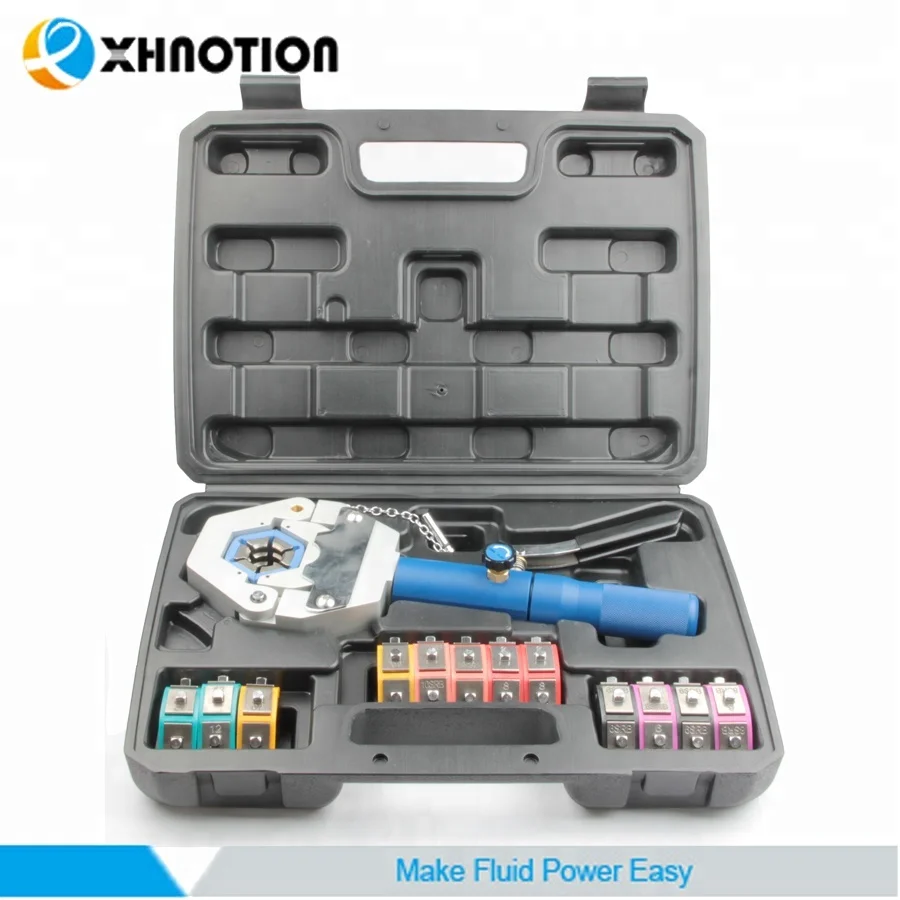

XHnotion ручной медный трубный гидравлический ручной обжимной инструмент
Описание продукта:
Описание продукта:
Спецификация
| Название продукта | Гидравлическое устройство для натяжки | ||
| Модель | XHCK-01 | ||
| Поршень силы | 80 кН | ||
| Максимальное Пройденное поршня | 14 мм | ||
| Шланг Размер | Номинальный диаметр, ДН, 5/16 "~ 5/8" (Исходный внешний диаметр: 17 17 ~ Φ30 при 2 МПа) | ||
| Стандартный модуль группа | 7 | ||
| Режим работы | Руководство по эксплуатации | ||
| Температура окружающей среды | -10 ~ 60 °C | ||
| Рука сила | ≤75kg | ||
| Обжимной времени | Около 10 S | ||
| Уровень шума | ≤10 дБ (не обнаружен) | ||
| Внешние габариты(L x Ш x В) | 780 мм x 412 мм x 43 мм | ||
| Вес | 4,73 кг |

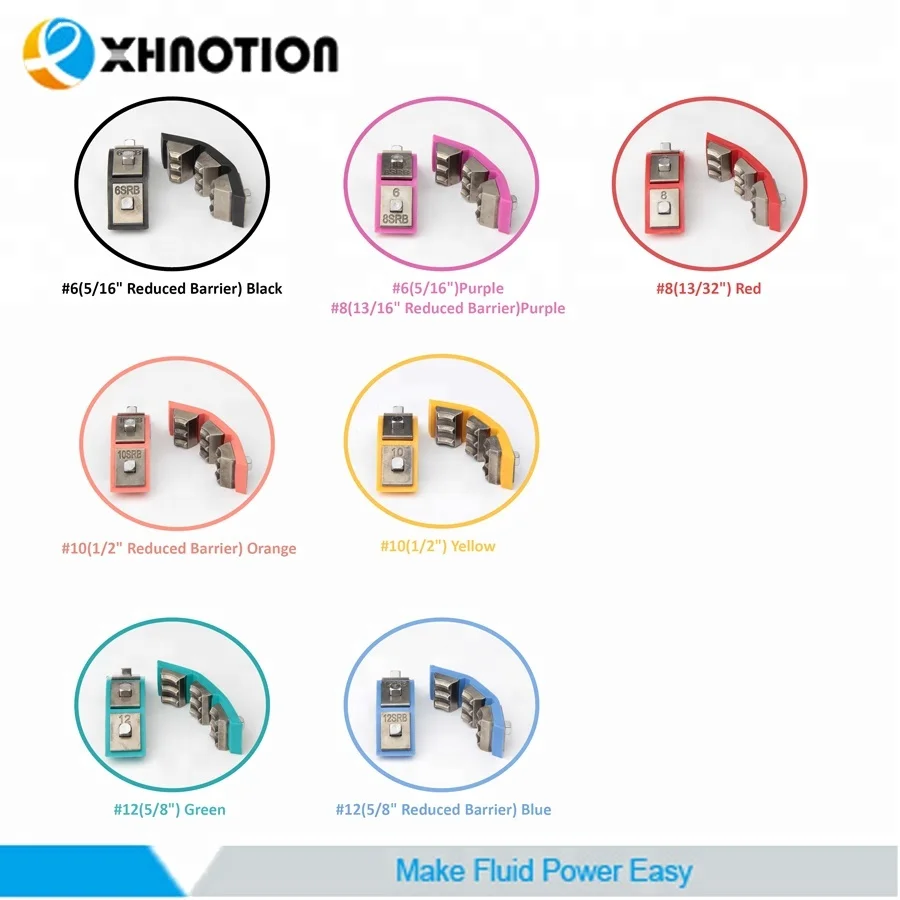

Наборы штампов
| N0. | С двумя трубами для холодной и горячей воды Внутренний диаметр (В) | С двумя трубами для холодной и горячей воды Внутренний диаметр (В) | O. D. С 2 МПа Стандартный Шланг | Размер челюсти при шлифовке Ограничитель инструмента Vallue (мм) |
| 6SRB | 5/16" | φ7. 9 Dn8 | D: Φ14 ~ 16 D: Φ7. 5 ~ 9 | φ12. 5 |
| 6, 8SRB | 5/16"(Толстая стеновая трубка) | φ7. 9 Dn8 | D: Φ16 ~ 20 с цифровым дисплеем D: Φ7. 5 ~ 12 | φ14. 5 |
| 13/32"(Толстая стеновая трубка) | φ10 образования легкой пены. 3 Dn10 | |||
| 10SRB | 1/2" | φ12. 7 Dn15 | D: ф20 ~ 22 D: Φ12 ~ 14 | φ16. 5 |
| 12SRB | 5/8" | φ15. 9 Dn16 | D: Φ22 ~ 24 D: Φ14 ~ 16 | φ21 |
| 8 | 13/32" | φ10 образования легкой пены. 3 Dn10 | D: Φ22 ~ 24 D: Φ10 ~ 12 | Ф20 |
| 10 | 1/2" | φ12. 7 Dn15 | D: Φ22 ~ 26 D: Φ12 ~ 14 | φ21 |
| 12 | 5/8" | φ15. 9 Dn16 | D: Φ27 ~ 30 D: Φ15 ~ 17 | φ24. 5 |
Примечание: Обязательно используйте правильный набор размеров!
Невыполнение может привести к утечке или сбою обжима.
Инструкция по эксплуатации
Пре-операция настройки
1. Откройте предохранительный клапан, чтобы полностью выдержать поршень и плотно закрыть.
2. Поверните хомут полностью против часовой стрелки, чтобы опустить место адаптера.
2. Поверните хомут полностью против часовой стрелки, чтобы опустить место адаптера.
Инструкции по эксплуатации
1. Снимите штифт и открывайте верхнюю иглу.
2. Выберите правильный набор штампов.
3. Вставьте плашку в хомут.
4. поместите фитинг и шланг в щипцы и закройте хомут.
5. Вставьте штифт надежно.
6. поверните корпус инструмента по часовой стрелке, пока штампы не будут плотно прилегать к фитингу шланга.
7. Поверните гидравлический клапан, чтобы закрыть положение.
8. ручка насоса до обжимной фитинг на шланг, продолжайте накачивать, пока ручка не остановится.
9. После завершения обжима поверните гидравлический клапан, чтобы открыть положение.
10. Поверните инструмент против часовой стрелки, пока верхний хомут не будет поворачиваться вдали от поршневой части хомута.
11. Romove удерживающая булавка и открытая хомут.
12. Удалить шланг сборки.
XHnotion Гидравлическое устройство для натяжки может обжимать 20000 шт шлангов.
В соответствии с инструкцией по эксплуатации, Гидравлическое устройство для натяжки может обеспечить отсутствие разлива масла и полностью удовлетворить требования к дизайну.
2. Выберите правильный набор штампов.
3. Вставьте плашку в хомут.
4. поместите фитинг и шланг в щипцы и закройте хомут.
5. Вставьте штифт надежно.
6. поверните корпус инструмента по часовой стрелке, пока штампы не будут плотно прилегать к фитингу шланга.
7. Поверните гидравлический клапан, чтобы закрыть положение.
8. ручка насоса до обжимной фитинг на шланг, продолжайте накачивать, пока ручка не остановится.
9. После завершения обжима поверните гидравлический клапан, чтобы открыть положение.
10. Поверните инструмент против часовой стрелки, пока верхний хомут не будет поворачиваться вдали от поршневой части хомута.
11. Romove удерживающая булавка и открытая хомут.
12. Удалить шланг сборки.
XHnotion Гидравлическое устройство для натяжки может обжимать 20000 шт шлангов.
В соответствии с инструкцией по эксплуатации, Гидравлическое устройство для натяжки может обеспечить отсутствие разлива масла и полностью удовлетворить требования к дизайну.
Преимущество
Техническое обслуживание и ремонт
1. Проверьте нормальную работу Гидравлическое устройство для натяжки. Любой поврежденный инструмент никогда не используется и должен быть отправленАвторизованный ремонтный магазин или наша компания.
2. Проверьте, что детали во рту Гидравлическое устройство для натяжки могут свободно двигаться. Периодически проверяйте, что всеТрубы, оси и винты не повреждены. Любая поврежденная часть должна быть заменена оригинальнойЧастично авторизованным техником.
3. После этого Гидравлическое устройство для натяжки должны быть тщательно очищены. Все движущиеся части смазываются толькоС высококачественным гидравлическим маслом или шариковым подшипником.
4. Другие способы: Регулировка и техническое обслуживание должны быть выполнены нашей компаниейАвторизованный техников.
5. Если пломба повреждена, гарантия качества не будет отменена.
6. Гидравлическое устройство для натяжки, которые прошли 20000 обжимных операций или были использованы дляДваЛет, в зависимости от того, что происходит раньше, должен обслуживаться авторизованным ремонтным магазином или нашей компанией.
7. Гидравлическое устройство для натяжки отправляются только после полного Слива гидравлического масла.
8. Связанные гидравлического масла: HB30 (кислотно-номер: 0,81 мг KOH/g) 57 мл.
Упаковка & Доставка
Упаковка и доставка
Упаковка

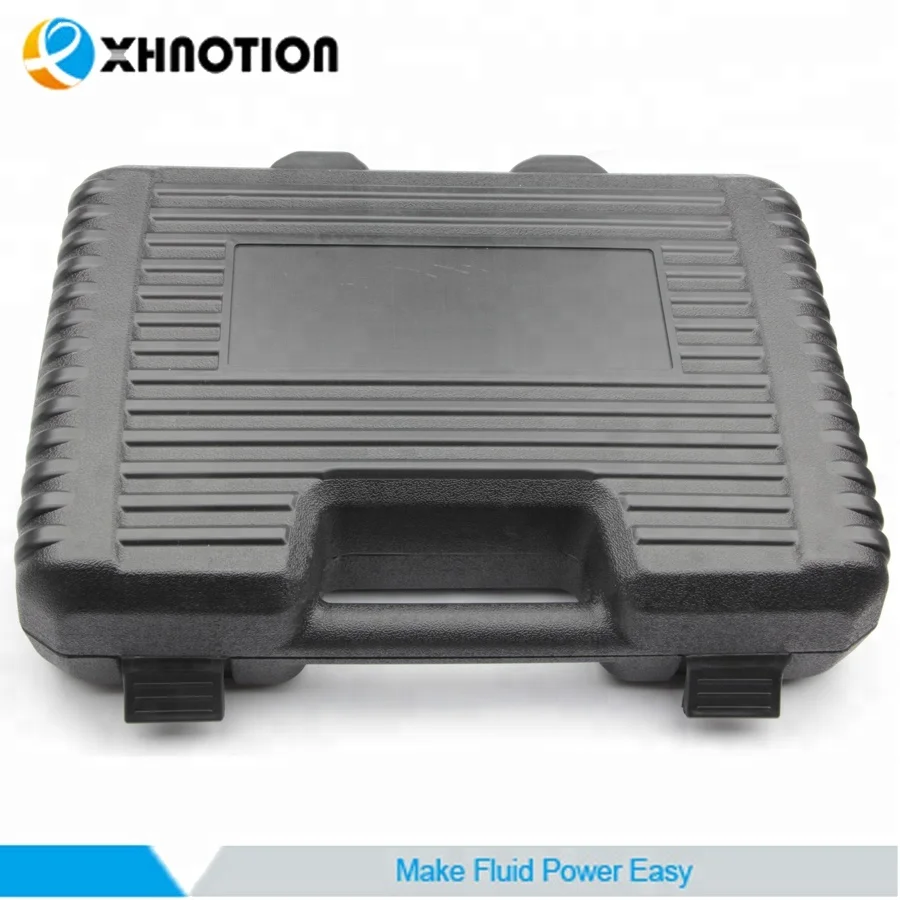

Пластиковая коробка + картонная коробка
