Описание продукта:

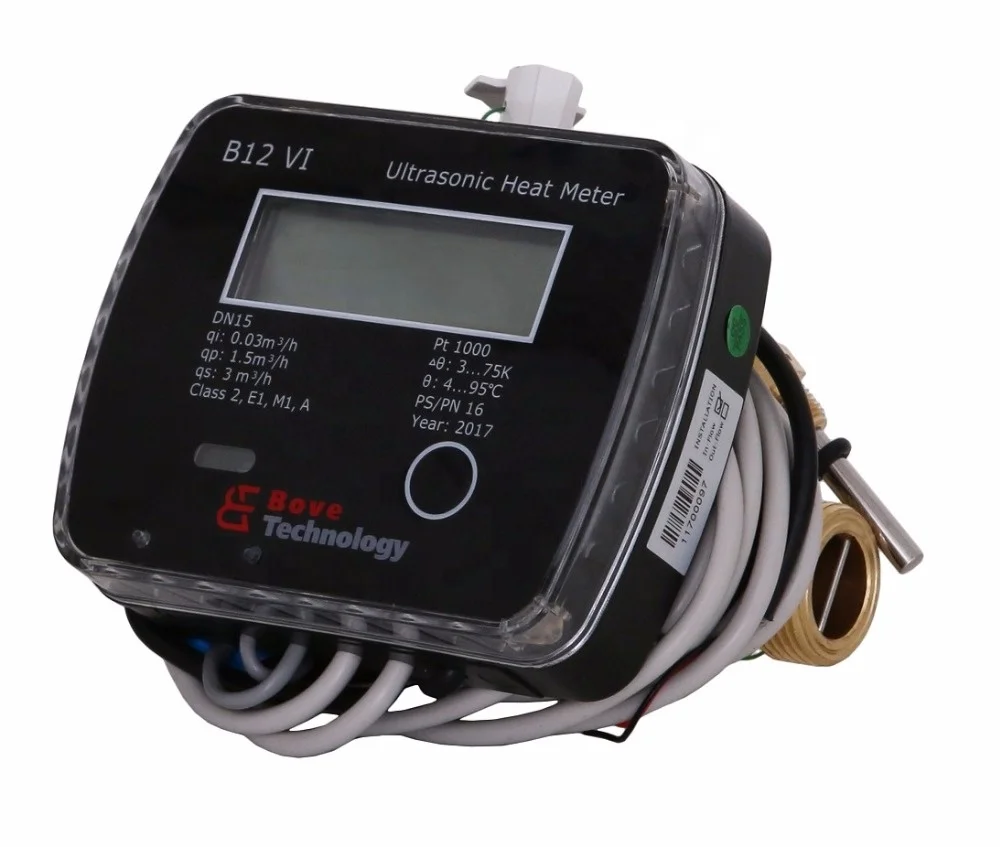

B12-VI-B Ультразвуковой счетчик тепла является инновационным тепловым счетчиком с статическим датчиком потока на основе ультразвукового измерительного принципа. B12-VI-B предназначен для измерения использования нагрева, в котором вода является теплоносителем/холодным подшипником.



Он использует ультразвуковую измерительную методику и микропроцессорную технологию. Все схемы расчета и измерения расхода разработаны на одной плате, что обеспечивает исключительную точность и надежность. B12-VI-B придает большое значение гибкости с его программируемыми функциями и установленными коммуникационными блоками.



Благодаря своим размерам от DN15 до DN40, он позволяет измерять расход от 0,03 м3/ч до 20 м и sup3;/ч.



Основные характеристики

· Расширенные функции

· Падениями низкого давления

· Нет измерения воздуха

· Приводит к длительной метрологии

· Широкий динамический диапазон измерения

· Определить точность измерения

· Предварительно оборудованный для связи

· Монтаж в любом месте установки

· Нечувствительный к извести и песку

· Длительный срок службы, потому что нет движущихся частей

· Автоматическая самодиагностика и обнаружение неисправностей



IoT готов.

VI-B B12 поддерживает несколько интерфейсов связи для проводных и беспроводных устройств, которые подходят для любых условий установки, напримерMBus, RS485 (Modbus), импульсный,LoRaWAN(433 МГц, 868 МГц, 915 МГц, 923 МГц), NB,Sigfox.



Гибкий жизненный цикл

VI-B B12 не имеет движущихся частей, представляет как IP65, и его корпус изготовлен из прочного латунного материала. Эта прочная конструкция делает B12 VI-B безуходным и высокоточным в течение гибкого срока службы батареи 6 или 10 или 15 лет зависит от клиентов'Потребности.



Ультразвуковые тепловые метры серии B12 VI-B состоят из 3 основных единиц:

(1) ультразвуковой расходомер; (2)Блок измерения температуры; (3)Калькулятор блок.



1. Ультразвуковой расходомер

Ультразвуковой расходомер измеряется передачей ультразвуковых сигналов между датчиками с помощью зеркал.



2. Блок измерения температуры

PT1000 Тип Тепловых датчиков используются, которые они откалиброваны, сертифицированы. При измерении температуры воды на входеПробИнтегрирован с корпусом счетчика, где расходомер, таким образом, измерение температуры воды на выходеПробУстанавливается в подходящую точку на сети обратного направления воды. Также счетчик может быть установлен в выходном положении потока.



По умолчанию длина кабеля составляет 1,5 м, но 3 м длина также доступен в соответствии с запросом.



3. Калькулятор блок

Это единица, которая обрабатывает расчет энергии по данным расхода, полученным от единицы измерения расхода и данных температуры, полученных от единицы измерения температуры. Его калибровка выполняется в программном обеспечении на заводе.



При нажатии кнопки на ЖК-дисплее отображается расчетная энергия и другая информация. Эта информация может удаленно считываться через оптический порт и блок связи ..



Размеры

Модель	B12 VI-B-15	B12 VI-B-20	B12 VI-B-25	B12 VI-B-32	B12 VI-B-40
Диаметр трубы	DN15	DN20	DN25	DN32	DN40
Минимальный расход, qi(m & sup3;/h)	0,012	0,05	0,07	0,12	0,2
Постоянный расход, qp(m & sup3;/h)	1,5	2,5	3,5	6	10
Максимальный расход (m & sup3;/h)	3,0	5,0	7,0	12	20
Скорость перегрузки (m & sup3;/h)	4,5	6,5	10	18	24
Соединение	G3/4"	G1"	G1'1/4	G1'1/2	G2'
Длина (мм)	110	130	160	180	200
Ширина (мм)	96	105	114	120	130



Технические данные



Температура	Диапазон: 4 ℃ - 95 ℃, T: 3k - 65k
Датчик температуры	Пара платиновых резисторов PT1000
Метрологической класс	Класс 2, (EN1434)
Максимальное рабочее давление	1.6Mpa
Потеря давления	P<25 кПа при qp
Этапа давления	PN16
Класс защиты от поражения электрическим током	IP65 или IP68
Батарея	DC3.6V, литиевая батарея, 6-10-15 лет пожизненный вариант.
Хранение данных	· Данные за 24 месяца истории, включая накопленную тепловую энергию и объем и т. д. · Общая тепловая энергия, объем, часы работы и т. Д.
Рабочая температура	-30 ℃ - 55 ℃
Интерфейс и коммуникационные	· М подключения по шине CAN · Оптический порт · Импульсный выход/импульсный вход · RS-485 · LPWAN (LoRaWAN, Sigfox, NB-IoT)
Установка	Горизонтальной или вертикальной оси транспортного средства
Светодиодный дисплей и индикация	· Единица измерения: кВтч, МВтч, Гкал (опционально) · ЖК-дисплей: 8-разрядный (задней подсветки) · Накопленный: 0.1kWh-99999.9kwh.
С соблюдением стандартов	· EN13757
