Преобразователь блокировки BUC L-Band для расширенного KU-диапазона 12 8 13 05 ГГц 75 ГГц-14 5 14

Tx Спецификация:

1.

Диапазон входных частот: 950-1450 МГц

Частота локального генератора: 13,05 ГГц

Диапазон частот радиочастотного выхода: 14,0-14,5 ГГц

2.

Входная частота (ГГц) 950 - 1700 МГц
Частота l.O. (ГГц) 12,80 ГГц

Выходная частота (МГц) 13,75-14,5 ГГц

Местный генератор шума (RMS 100H до 1MHz) : 2,5 °

Входное сопротивление: 75Ω

Вход VSWR: 2,5: 1

Диапазон входной мощности: от-25 до-5 дБм

Выходная насыщенная мощность: 33 дБм (2 Вт)

Выходная насыщенная мощность: 32-24.5 дБм по сравнению со всеми условиями

Мощность: 2 дБ

Выходной шум: -94 дБм/Гц

Выход паразитного уровень:

13,6-14,9 ГГц. : -25dBm

28,0-29,0 ГГц: -20 дБм

Линейный коэффициент усиления: 59 мин

DC характеристики:

Диапазон входного напряжения при Tx IF разъеме: 13-24 В

Энергопотребление Tx: 18 Вт

Напряжение без повреждений: 0-30 в

Условия окружающей среды

Диапазон рабочих температур:-40 -70 °C

Нерабочая температура: -50 -80 °C

Защита от влаги/влажности: IP67

Физические/электрические интерфейсы:

 75 Ом Женский F соединение y-типа

Разъем питания постоянного тока

Если L ремешок

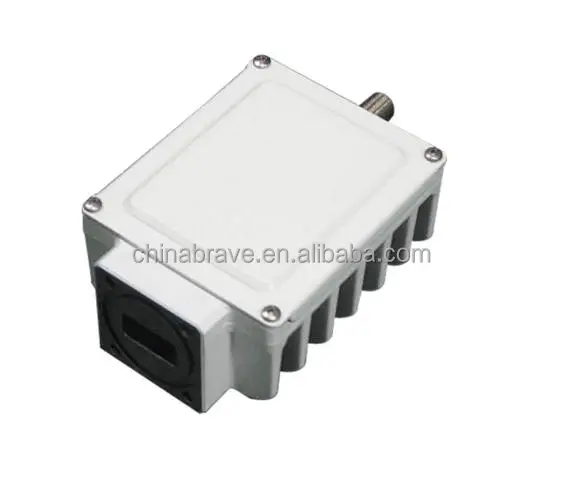

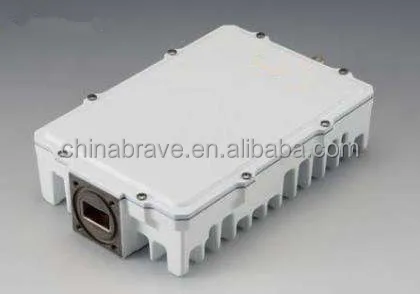

Выход Tx сигналов черезWR 75Без рифленая с прокладкой

Наша компания находится в этой индустрии продуктов спутникового телевидения более 23 лет

TЭто профессиональная R & D и производственная команда. Продукт был протестирован более чем в 200 странах мира, и продукция нашей компании очень высока.

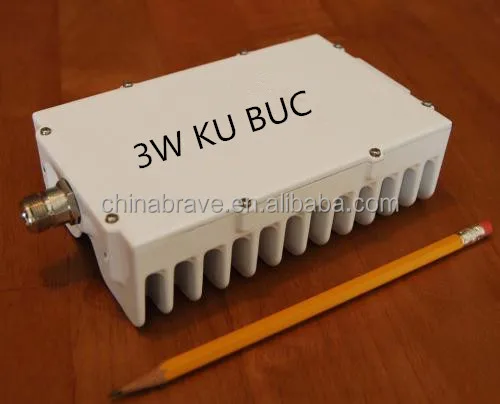

Ku-диапазон BUC серии передатчик 2W

BUC: (блок-конвертер) усилитель мощности с повышенным преобразованием преобразует выходной сигнал L-band спутниковым модемом в высокочастотный радиочастотный сигнал и отправляет сигнал обратно на C band, KU band или KA band satellite

Широко используется в спутниковом цифровом вещании, связи данных и оборонной связи.

Может быть применен к живым телевизионным станциям, аварийному командному и передаваемому блоку соответствующих единиц

Ku-преобразователь BUC Передатчик используется в широком спектре применения и включен в список как выделенная модель во многих проектов по закупкам
