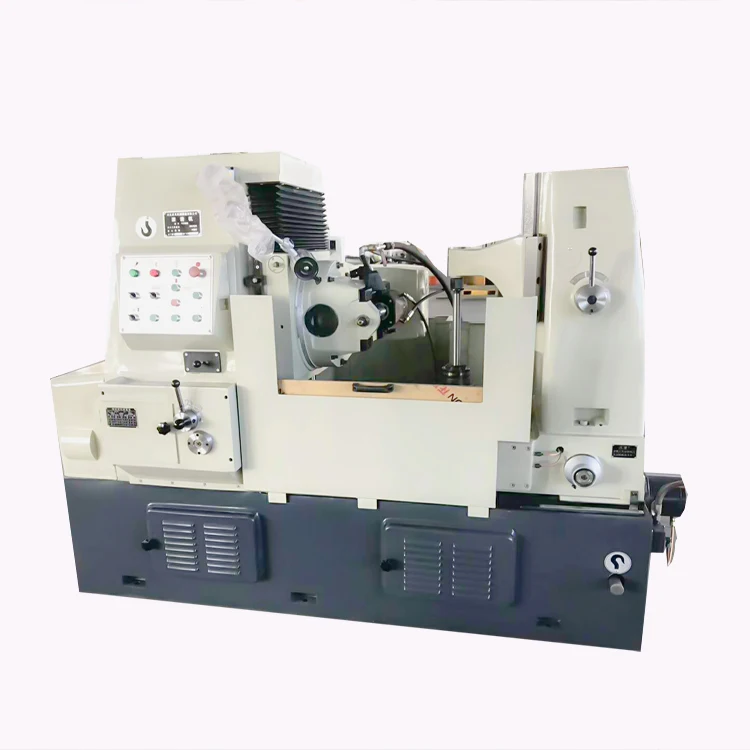

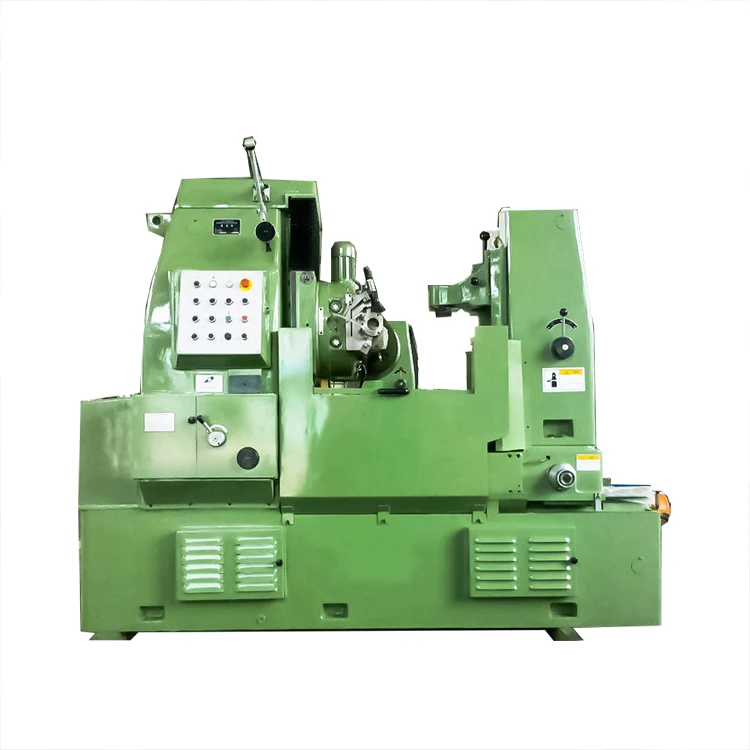

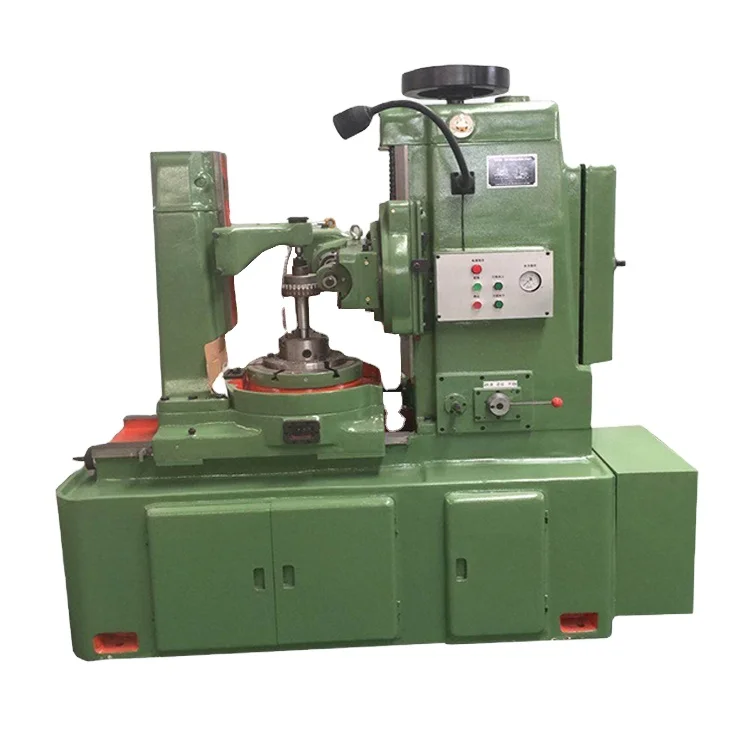

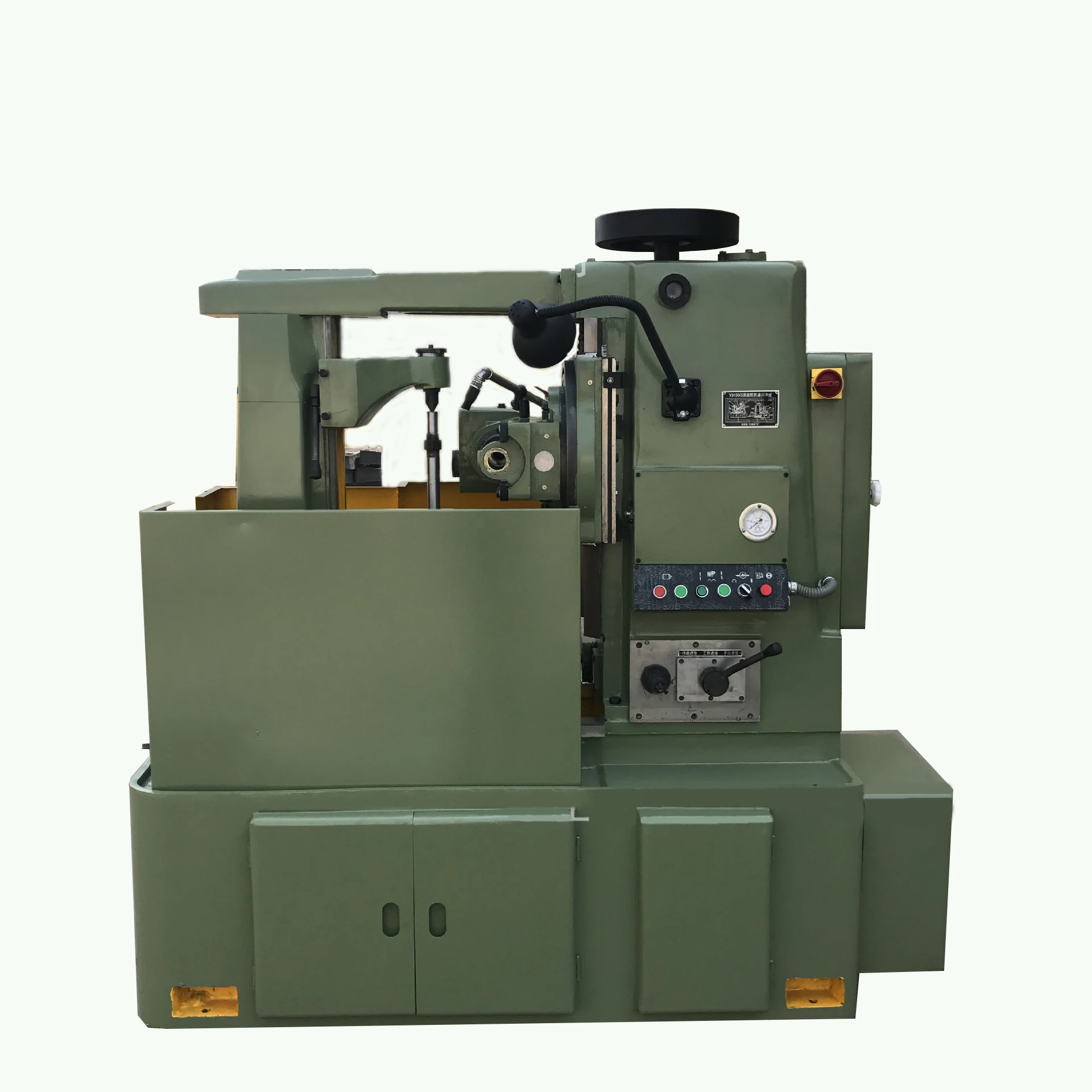

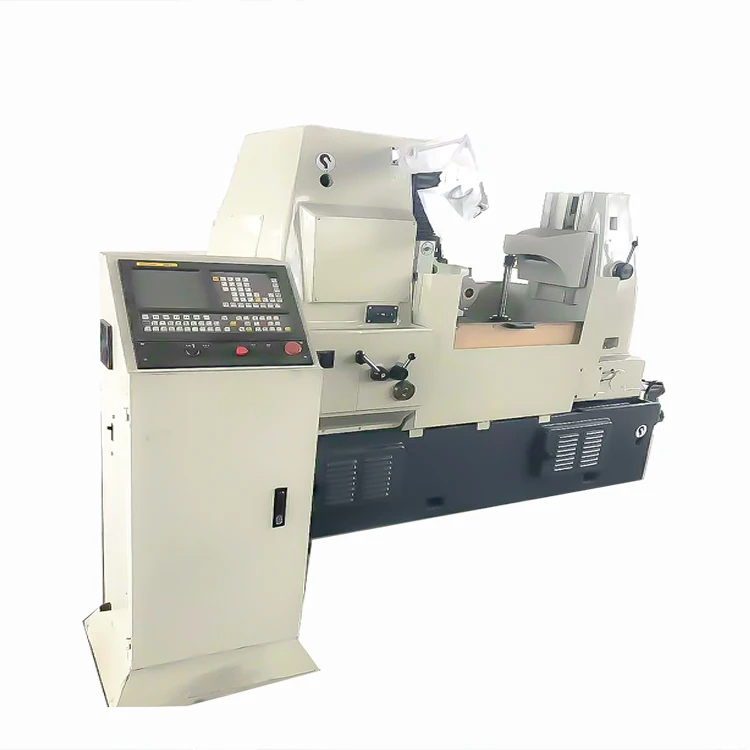

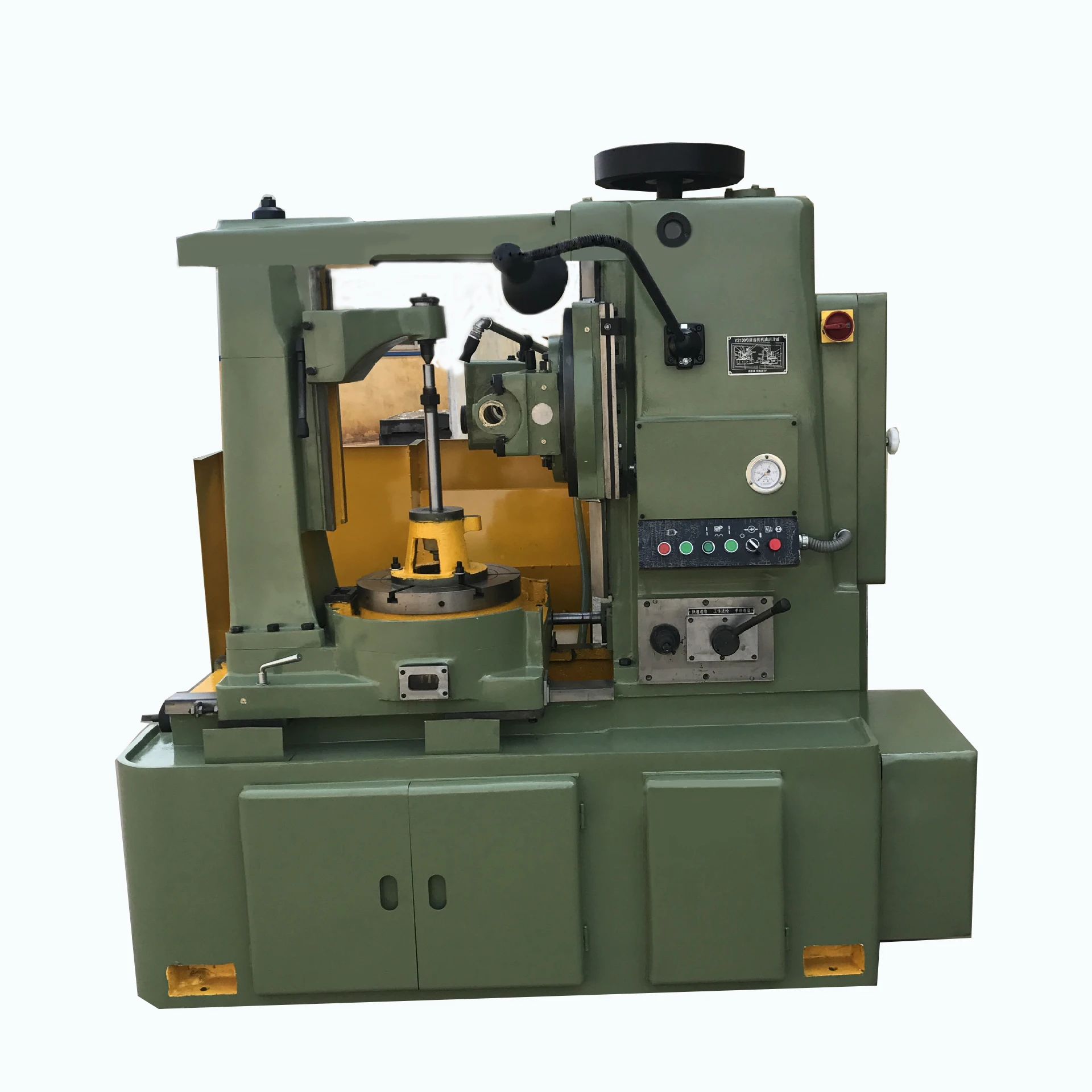

Y3150 Зубофрезерный станок большой модуль Зубофрезерный станок для продажи
Описание продукта:
Введение продукта Зубофрезерный станок/машина для резки:
Y3180/Y3150Серия зубчатой зубофрезерной машины фиксируется вертикальной колонной и принимает традиционную схему Горизонтально движущихся рабочих столов, подходит для обработки цилиндрических зубчатых колес, червячных колес и коротких шлицевых валов оптом, в упаковке, или в одной заготовке. Машина имеет следующие характеристики:
Поднятая высота для вертикальной колонны и увеличенный ход: Вертикальная колонна сделана выше (180/130 мм увеличенный осевой ход в головном горке, чем Y3180/Y3150 того же типа) для увеличения ширины зуба. Срок службы режущих инструментов увеличивается за счет скачка электрического инструмента. Самый длинный ход, достигающий 180 мм, такой Электрический инструмент скачок занимает больше варочной поверхности и значительно увеличивает срок службы варочной панели. Высокая точность и длительный срок службы: машина использует червячную шестерню высокой точности более пяти классов и использует материал из бронзового сплава, который обладает высокой устойчивостью к истиранию, что обеспечивает длительный срок службы и постоянную точность. Более высокая скорость инструмента: подшипники качения заменяют традиционные подшипники вдоль варочной панели, чтобы обеспечить большую скорость вращения инструментов. Балансирующий цилиндр люфта задействован, так как столб инструмента движется в осевом направлении, эффективно сокращая пространство между свинцовыми винтами и устраняя вибрацию. Удобная гидравлическая приводная структура сокращает время резки, а также время использования режущих инструментов. Внешняя поддержка задней части маленького колонны имеет шарнирную структуру и может быть легко открыта наружу, удобно повесить компоненты больших диаметров (Y3180).
Характеристики продукта-Зубофрезерный станок/машина для резки: 1, машина подходит для большого и одиночного производства цилиндрических шпорных и винтовых шестерен, червячных Шестерен и звездочек.
2. Машина отличается хорошей жесткостью, высокой точностью работы, простотой в эксплуатации и обслуживании.
3, машина может работать не только с прямой и обратной резкой, но и с осевой или радиальной подачей.
4. В соответствии с особыми потребностями пользователей, может быть поднят или расширен инструмент для расширения объема точности обрабатывающего станка.
5. Простота в эксплуатации и обслуживании.
Машина параметр Зубофрезерный/автомат для резки
Модель
Y3150
Y3180
Максимальный диаметр заготовки (с задней колонной/без задней колонны)
350 мм/500 мм
550 мм/800 мм
Макс зубофрезерные модуль
8 мм
10 мм
Максимальная ширина обработки
250 мм
300 мм
Мин обработки шестерни
Z/K = 6
Z/K = 8
Максимальное вертикальное перемещение инструмента
300 мм
350 мм
Max swiver angel of tool post
± 240 °
± 240 °
Расстояние между осью резака и рабочим столом
235-535 мм
235-585 мм
Шпинделя с коническим отверстием
Морс 5
Морс 5
Диаметр варочной панели
160 мм
180 мм
Максимальный осевой механизм резака
--------
50 мм
Варочная поверхность абор диаметров
Φ22,Φ27,Φ32MM
Φ22,Φ27,Φ32,Φ40MM
Расстояние между центром оси варочной панели и рабочим столом
30-330 мм
В переменного тока, 50-550 мм
Рабочий стол диафрагмы
80 мм
80 мм
Коническое отверстие оправки заготовки
Морс 5
Морс 5
Рабочий стол диаметр
520 мм
650 мм
Скорость вращения шпинделя и диапазон
9 уровень 40-250р/мин
8 уровень 40-200р/мин
Быстрая скорость перемещения направляющего инструмента
≤ 540 мм/мин
≤ 540 мм/мин
Рабочий стол быстрая скорость движения
≤ 500 мм/мин
≤ 500 мм/мин
Расстояние между Рабочий стол
400-600 мм
400-600 мм
Осевая скорость подачи и степень
12 уровень 0,4-4 мм/R
12 уровень 0,4-4 мм/R
Мощность главного двигателя и синхронизация скорости
N = 4 кВт 1500р/мин
N = 5 кВт 1500р/мин
Вес машины
4500 кг
5500 кг
Габаритные размеры
2440*1370*1800 мм
2752*1490*1870 мм
Применение
Фото с изображением деталей
Упаковка & Доставка
Информация о компании
Henan Wadley CNC Machinery Co., ltd. расположен в Чжэнчжоу. Центральное место Китая. С длительным временем экспорта машин, мы можем не только предоставление нашим клиентам стабильное качество продукции, а также более высокий уровень обслуживания. Мы поставляем все виды станков на международный рынок, такие как токарный станок с ЧПУ, станок VMC, металлический строгальный станок/долбежный станок, зубчатый станок и аксессуары для станков. У нас есть собственный инженер, который имеет более чем многолетний опыт работы и профессионально обучен. Наши обученные инженеры могут помочь клиентам от имени компании не только Проверить товары перед отправкой, но и отслеживать все звенья производственного процесса.
Вопросы и ответы
О: для зубчатой машины, мы имеем различные модели. A: Y3150,Y3180,YK3150,YK3180 и так далее на выбор.
Б. Каковы ваши торговые условия? О: FOB, CFR и CIF все приемлемы.
C: какие условия оплаты? О: T/T ,30% первоначальный платеж при заказе, 70% оплата перед отправкой;
D: Каков минимальный размер заказа (МРЗ)? A: 1 комплект.
Мы хотим знать:
А. Какое у вас промышленное напряжение? B. Мы настоятельно рекомендуем вам сообщить нам размер, материал вашей заготовки для нашей оценки, если это возможно, лучше отправить нам чертеж заготовки, чтобы мы могли рекомендовать Вам наиболее подходящую модель! C. Если вам нужна цена CIF, пожалуйста, сообщите нам порт назначения.
