5-870 МГц 64/128/256 QAM цифровой кабель ТВ измеритель уровня сигнала с спектром MER BER

Описание продукта:

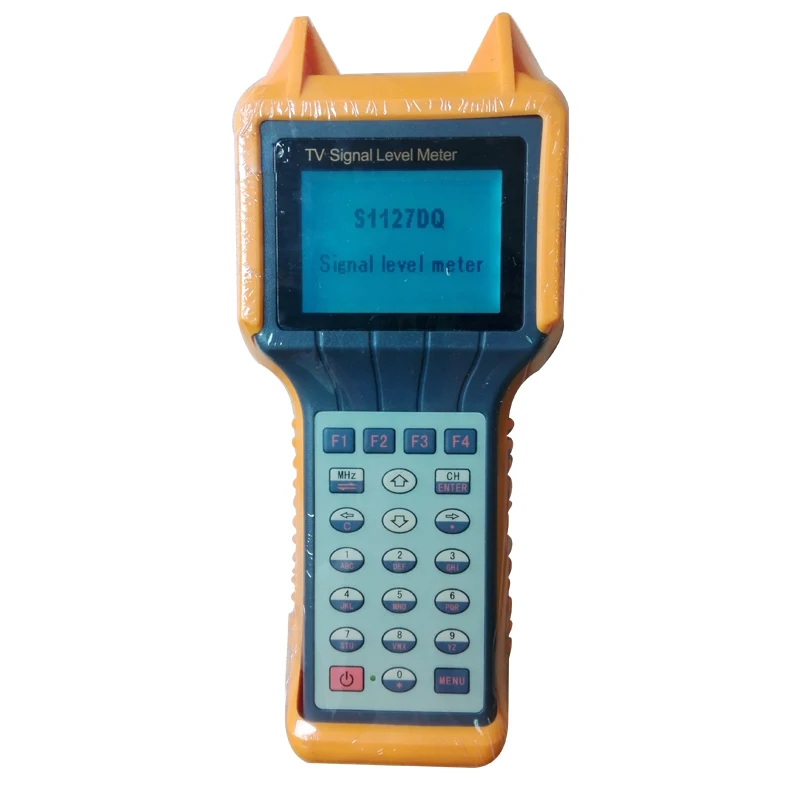

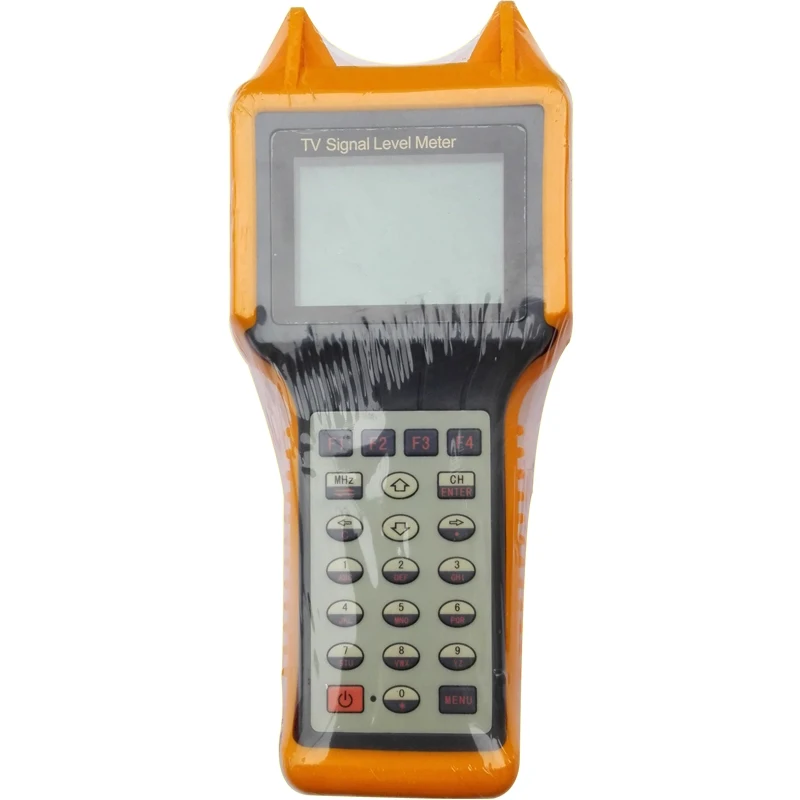

Измеритель уровня сигнала SNP-S1127D в основном используется для строительства и обслуживания аналоговых и цифровых телевизионных сетей. С помощью функции сканирования спектра и каналов вы можете легко диагностировать и анализировать неисправность сети, чтобы обеспечить нормальную работу сети. Он больше подходит для измерения цифровой-аналого-смешанной сети.

SNP-S1127D имеет следующие функции: наклон, C/N, напряжение, V/A, сканирование каналов, сканирование спектра, хранение файлов и так далее.

SNP-1127D имеет сильную функцию настройки, в том числе: контрастность, время отключения подсветки, время отключения, объем, блок уровня, выбор плана, издание плана, создание плана, компенсация зонда, изменение, сброс.

Это устройство может точно измерить среднюю мощность цифрового сигнала DVB-C для установки и обслуживания системы HFC. Он может измерять и отображать основные параметры в сети HFC (мощность канала, MER, BER), уровень сигнала на любой частоте и т. д.

Поддержка 16/32/64/128/256/ITU-T J.83 A

Ср: 1 мс/S-7MS/с



Спецификация

Для измерения уровня

Диапазон: 30 dBuV ~ 120 dBuV

Точность: ± 1,5 дБ

Разрешение: 0,1 дБ

Сканирование: пиковое значение демодуляции

Входное сопротивление: 75Ω



Цифровое телевидение измерения

Диапазон частот: 5 ~ 870 МГц

Соответствует стандартной демодуляции: DVB-C/ITU-T J.83-приложение A

Демодуляция: 256/16/32/64/128

Диапазон уровня мощности: 40 дБмкВ ~ 110 дБмкВ

Точность: ± 2 дБ

Полоса пропускания: может быть установлена

Частота символов: 1 мс/с ~ 7 мс/с

Мер: 20 дБ ~ 39 дБ

Точность: ± 2dB

BER: pre R-S 10-3 ~ 10-8



Частота/канал

Диапазон: 5 ~ 870 МГц

Точность: ±10×10-6

Разрешение: 10 кГц

Пропускная способность измерения: 280 кГц

Несущий шум (C/N)

Диапазон входного сигнала: 70dBuV-105dBuV

Точность: ± 2 dBuV

Другие функции: Spect, Scan, Tilt, C/N, напряжение и так далее

Размеры: 215 мм × 93 мм × 48 мм

Вес нетто: <550 г

Температура:-10℃ ~ 45℃

Дисплей: 128X64 LCD

Аудиовыход: Встроенный динамик

Источник питания: постоянный ток 7,2 V многоразовых перезаряжающихся батарей, обеспечивает AC220V/50 Гц ± 10%

Время работы:> 4 часа (полностью заряженный аккумулятор)

Время работы на одном заряде: ≤8hrs

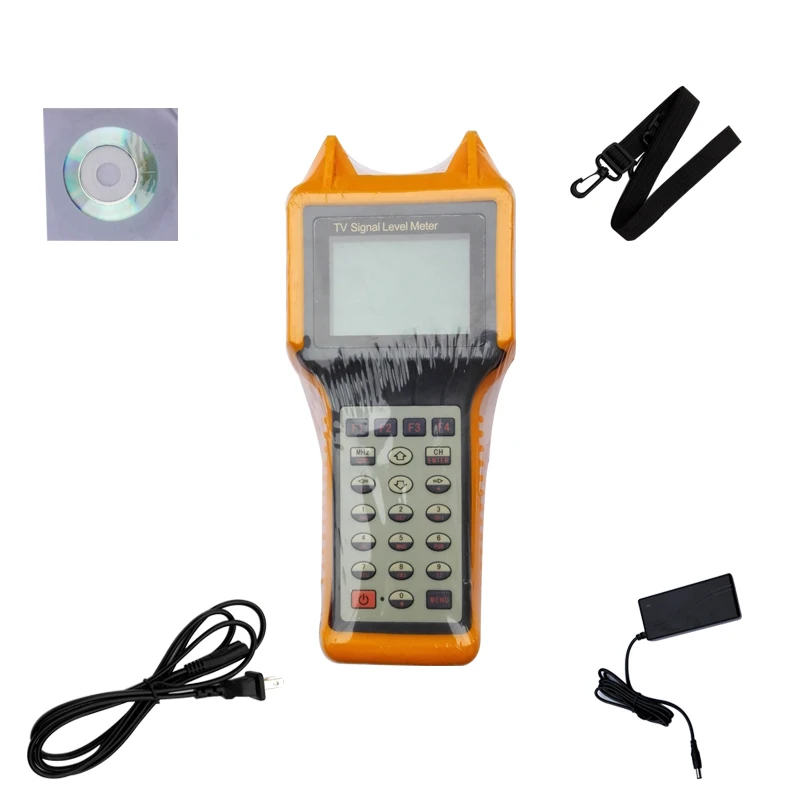

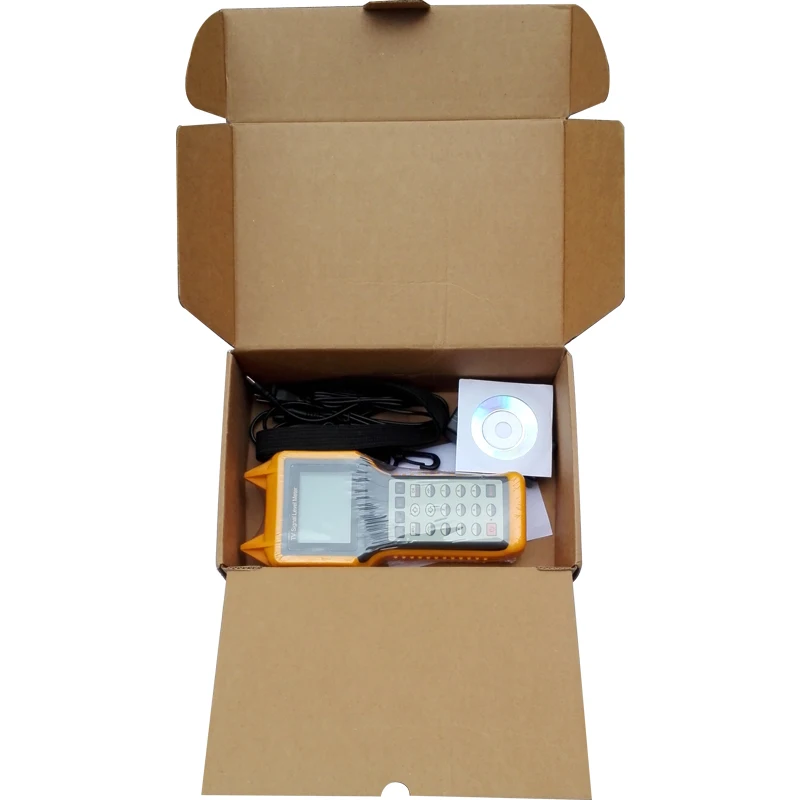

Приложение

Специально перезаряжаемая мощность: зарядное устройство

РЧ вход адаптера: Q9/F-1 шт.

Комплект инструментов: 1



Технические данные

Номер модели:	SNP-S1127D		SNP-S1127DQ
Цифровой DVB
Частота Сфера	5 ~ 870 МГц
Модуляции	DVB-C/ITU-T
Поддержка	64QAM/128QAM	64QAM/128QAM/256QAM
Цифровой средней мощности	30 дбув ~ 110 дбув
Точность	+ 2dB
Символ скорости	1 мс/S-7 MS/с
Модульная частота ошибок (MER)	22dB ~ 39dB
Скорость битовой ошибки (BER)	RS 1E-3 ~ 1E-9
Аналоговое ТВ
Частота Сфера	5 ~ 870 МГц
Уровень	20 dBuV ~ 120 dBuV
Точность	+ 1.5dB
Сканирование каналов	150
Спектра/частота	Полоса пропускания 2,5 МГц
Другие функции	Spect, Scan, Tilt, C/N, напряжение и так далее
Блок питания
Батарея	7,2 В/1500 мАч аккумуляторная батарея
Переменного тока:	Переменный ток 90-220 В 50 Гц-60 Гц
Время работы	6ч
Время зарядки	3 ч

Другой измеритель уровня сигнала CATV

Рычаг сигнала метров связь стол
Номер модели:	Созвездие	Главный параметр
SNP-S110/S110D	Нет	Двойной канал, A/V, C/N, Средняя мощность, напряжение магистральной линии,
SNP-S128/S128D	Нет	Спектра, Мощность канала, наклон, A/V, C/N, Средняя мощность, напряжение магистральной линии,
SNP-S200/200D	Нет	Дополнительная информация,BER, Наклон, A/V, C/N, Средняя мощность, напряжение магистральной линии,
SNP-S1127/S1127DQ	Да	Спектра,Дополнительная информация,BER, Наклон, Мощность канала, A/V, C/N, Средняя мощность, магистральное напряжение
SNP-S1130/S1130DQ	Да	Advanced spectrum, Полностью автоматическая машина для сканирования, Дополнительная информация,BER, Наклон, V/A, C/N, Средняя мощность, мощность канала, Магистральное напряжение, порог, сигнализация
