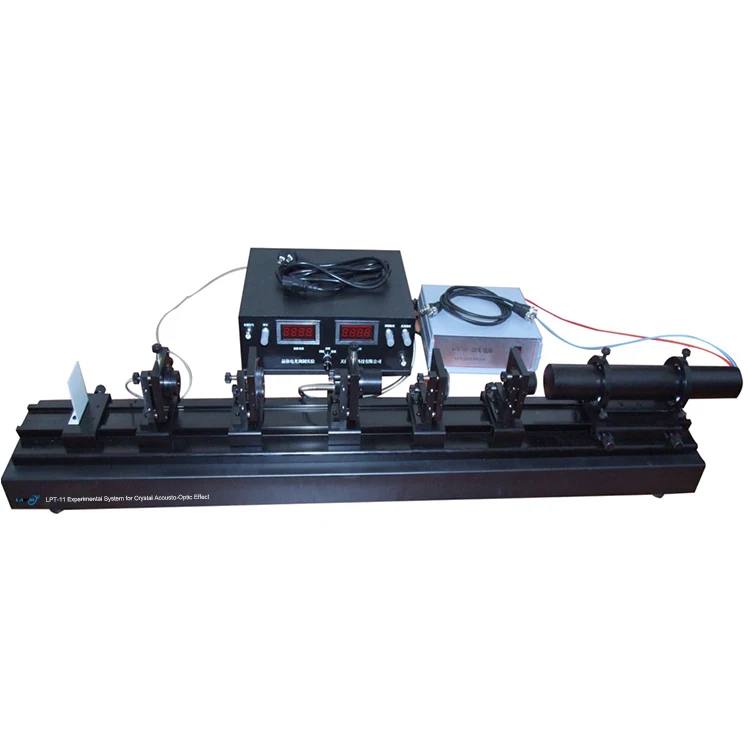

Acousto-optic effect experiment-это новое поколение инструментов для физических экспериментов в колледжах и университетах, используется для изучения физического процесса электрического поля и светового поля взаимодействия в основных физических экспериментах и связанных профессиональных экспериментах, а также применяется к экспериментальным исследованиям оптической связи и обработки оптической информации. Частота модуляционного сигнала электрооптического модулятора до Гц, поэтому он широко используется в областях Лазерной связи, лазерного дисплея и так далее. Инструмент принимает направляющую, скользящую и регулирующую стойку из алюминиевого сплава для точной регулировки светового пути. Он может быть визуально отображен цифровым двойным осциллографом (Соответствие), и он может измерять электрооптическую модуляционную форму волны, фотоэлектрический Приемник имеет высокую чувствительность и стабильную выходную форму волны и так далее.
Эксперименты
1. Соблюдайте дифракцию Bragg и измерьте угол дифракции Bragg 2. Дисплей acousto-optic модуляции формы волны 3. наблюдать за акоусто-оптическим отклонением 4. Измерьте acousto-optic эффективность дифракции и пропускную способность 5. Измерьте скорость движения ультразвуковых волн в среде 6. имитировать оптическую связь с помощью акусто-оптической технологии модуляции
Технические характеристики
Лазерный выход He-Ne
<1,5 МВт @ 632,8 нм
LiNbO3 с украшением в виде кристаллов
Электрод: X поверхность золота гальванический электрод плоскость <& lambda;/8 @ 633 нм
Пропускания в диапазоне: 420-520nm
Щелевой номер 2,3, 4,5. Ширина щели 0,03 мм, интервалы 0,06 мм.
