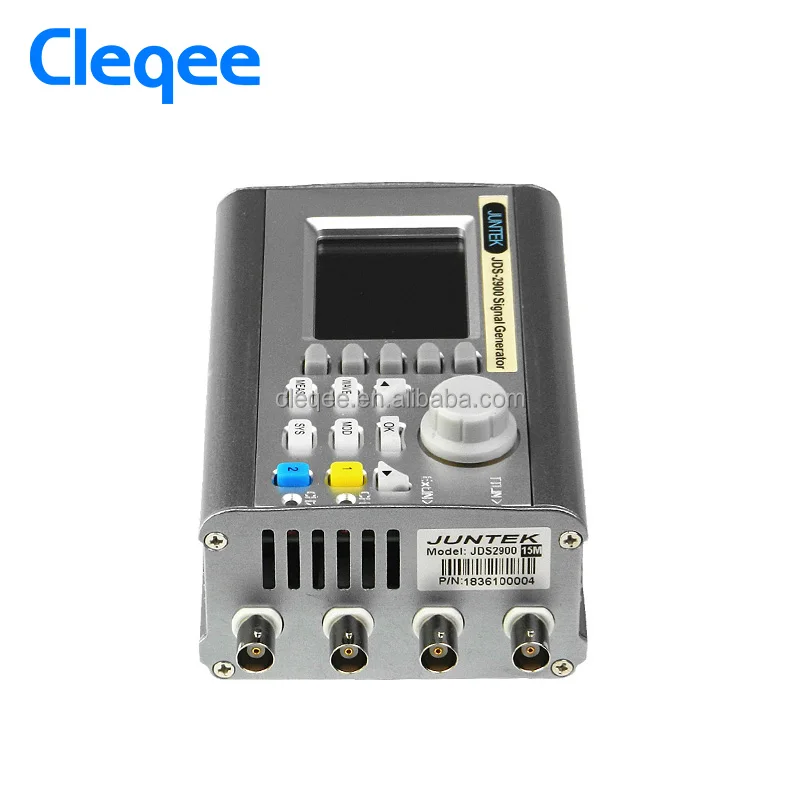

Cleqee JDS2900 50 МГц цифровой контроль двухканальный DDS функция произвольной формы генератор сигналов
JDS2900 цифровой контроль двухканальный DDS функция произвольной формы генератор сигналов, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерения сигнала; использование крупномасштабных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор как основа внутренних схем, сигнал более стабильный. Технология SMT может значительно улучшить анти-помехи и жизнь инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские учреждения и электронные энтузиасты, достойные оборудования.
Особенности:

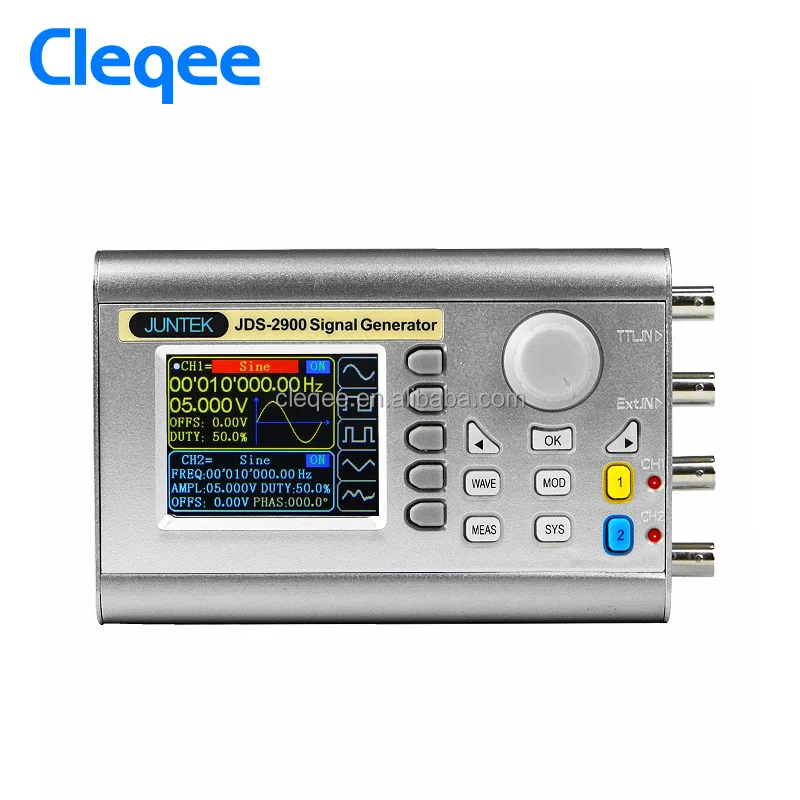

1,Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременное отображение параметров CH1 и CH2,Возможность воспроизведения моделей пользовательских сигналов.
2,Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого искажения выходного сигнала.
3,Макс. Выходная частота (Синусоидальная волна) до15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
4,Полностью независимый выход двух каналов, синхронизация работы и регулируемая фазовая разница.
5,Отличное улучшение для прямоугольную волну производительность, квадрат, диапазон частот до to15MHzwith не искажают окружающий мир.
6,60 групп произвольной функции хранения волн, глубина памяти каждой группы is2048 * 14 бит.
7,Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0.01uHz.
8,Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, диапазон амплитуды составляет 0Vpp ~ 20Vpp.
9,Показателями рабочего цикла каждого канала может быть скорректирована independently0.1 %-99.9%, регулировочный разрешение 0.1%.
10,Ширина импульса и время цикла импульса точно регулируются, регулировка диапазона 30nS-4000S
11,Особенности сканирования: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; sorward, назад и roundtrip направления развертки.
12,С функцией импульсного выхода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
13,Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц диапазон частот.
14,-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 в.
0.01us (разрешение), 20 s (максимальное время измерения)
Период
Измерение
0.01us (разрешение), 20 s (максимальное время измерения)
Функция развертки
Развертки канала
CH1 или CH2
Тип развертки
Линейная развертка, бревно развертка
Время развертки
0,1 s ~ 999,9 s
Диапазон настройки
Произвольно установить между начальной точкой и стоп-точками
Развертки
Направление
Вперед, назад и в оба конца
Общие технические параметры
Дисплей
Тип дисплея
2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и
Загрузка
Кол-во
100 групп
Расположение
От 00 до 99 (экстракт 00 место
Данные по умолчанию boost state)
Произвольная волна
Кол-во
От 1 до 60, всего 60 групп
(По умолчанию повышают 15 групп)
Интерфейс
Режим интерфейса
USB к последовательный интерфейс
Удлинитель
Интерфейс
Есть последовательный интерфейс
Режима уровня TTL для
Что может быть быстрым и удобным
Для вторичного развития.
Связь
Скорость
Утвердить стандарт 115200bps
Связь
Протокол
Принять командной строки
Режим, открытый протокол
Блок питания
Диапазон напряжения
Dc5v±0. 5 V
Производство
Процесс
Технология поверхностного монтажа, крупномасштабная интегральная схема,
Высокая надежность, длительный срок службы
Предупредительный звуковой сигнал
Пользователь может установить ВКЛ или ВЫКЛ с помощью процедуры
Рабочая
Характеристики
Полная кнопка работы, ручка непрерывной регулировки
На окружающую среду
Условия
Температура: 0 ~ 40 °C Влажность: <80%
Вес
800 г
Размер
146*96*56 мм

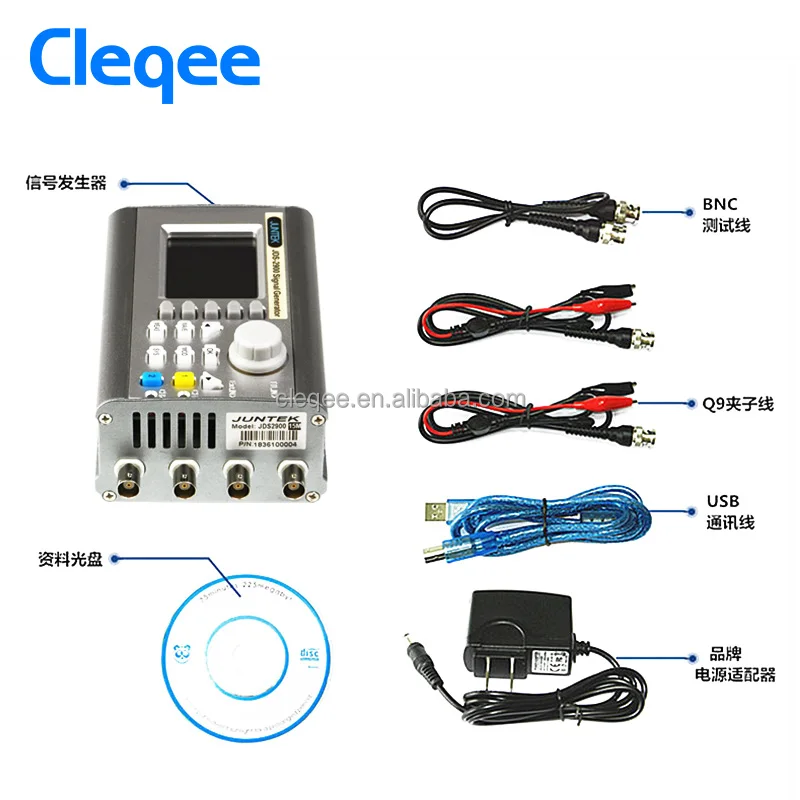

SПрыжка прайс-лист:
1 * генератор сигналов
1 * USB кабель связи
1 * CD-плеер
1 * Адаптер питания
2 * кабельные зажимы BNC
1 * Двойная BNC прямая линия
